White Outdoor 135B561B190 Lawn Tractor R-10 (1995)

Model: 135B561B190 Lawn Tractor R-10 (1995)

Back To Assemblies


product name

Single Speed Transaxle

...
...
1
Wire Ring MTD-732-0614

...
2
"E" - Ring MTD-716-0231

...
3
Hex Wash. TT-Tap 1/4-20 x 1.75" Lg. For faster service obtain standard nuts, bolts and washers locally. If these items cannot be obtained locally, order by part number and size as shown on parts list. MTD-710-1026

...
4
Hex Tap Scr. 1/4-20 x 1.25" Lg. MTD-710-0809

...
5
UPPER HOUSING KIT MTD-753-0678

...
8
INPUT SHAFT MTD-711-0861

...
10
Thrust Washer 5/8" I.D. x 1.25" O.D. MTD-936-0335

...
11
INPUT PINION 14T MTD-917-0633

...
12
Retaining Ring MTD-916-0171

...
13
DRIVE SHAFT (LH) MTD-911-1016

...
14
Flange Brg. 5/8" I.D. x 3/4" Lg. For faster service obtain standard nuts, bolts and washers locally. If these items cannot be obtained locally, order by part number and size as shown on parts list. MTD-941-0336

...
15
Bevel Gear 42T - Small I.D. MTD-917-1362

...
16
BEVEL GEAR .695" 42 TEETH MTD-917-1363

...
17
Clutch Collar MTD-718-0228

...
?21
Pan Head Scr. 1/4-20 x .50" Lg. w/Patch MTD-710-0862A

...
23
SLEEVE BEARING .75X1.00X1.00 MTD-741-05060

...
24
Oil Seal 3/4" I.D. MTD-921-0338

...
26
Fl-Wash. .760" I.D. x 1.5" O.D. MTD-736-0445

...
32
THRUST WASHER MTD-736-0495

...
32
Fl-Wash. 5/8" I.D. x 1" O.D. x .030" Thk. MTD-936-0336

...
32
Thrust Wash. 5/8" I.D. x 1" O.D. x .035" Thk. MTD-736-0494

...
32
Fl-Wash. 5/8" I.D. x 1" O.D. x .040" Thk. MTD-936-0337

...
34
HOUSING-LOWER TRANS NLAUD MTD-719-0313B

...
35
Anti-Rotation Brkt. MTD-718-0150

...
37
Fl-Wash. 5/8" I.D. x 1" O.D. x .020" Thk. MTD-936-0349

...
37
Fl-Wash. 5/8" I.D. x 1" O.D. x .030" Thk. MTD-936-0336

...
37
Fl-Wash. 5/8" I.D. x 1" O.D. x .040" Thk. MTD-936-0337

...
38
Hex Nut 5/16-24 Thd. MTD-912-0273

...
39
Fl-Wash. .344" I.D. x .875" O.D. MTD-736-0371

...
40
Actuating Arm MTD-717-0772B

...
41
BRAKE YOKE MTD-961-0198B

...
42
Puck Plate MTD-917-0682

...
43
Brake Puck MTD-917-0678

...
45
Brake Disc MTD-761-0202

...
46
Flange Bearing 5/8" I.D. x 15/16" Lg. MTD-941-0337

...
48
Shift Fork Ass'y. MTD-911-0011

...
49
DETENT BALL .250 MTD-741-0862

...
50
DETENT SHAFT SPRING MTD-932-05125

...
52
Needle Brg. 5/8" I.D. x 1/2" Lg. MTD-941-0335

...
54
Fl-Wash. 5/8" I.D. x 1" O.D. x .020 Thk. MTD-936-0349

...
55
Actuating Pin 5/16" Dia. MTD-741-0343

...
56
Hex Wash Hd. Self-Tap Scr. 1/4-20 Thd. MTD-710-1206

...
58
Fl-Wash. 5/8" l.D. x 1" O.D. x .020 Thk. MTD-936-0349

...
58
THRUST WASHER MTD-736-0495

...
60
Fl-Wash. .76" I.D. x 1.5" O.D. x .010" Thk. MTD-936-0492

...
60
Fl-Wash. .76" I.D. x 1.5" O.D. x .020" Thk. MTD-936-0493

...
60
Fl-Wash. .76" I.D. x 1.5" O.D. x .030" Thk. MTD-736-0351

...
60
Fl-Wash. .760" I.D. x 1.5" O.D. MTD-736-0445

...
61
Thrust Washer MTD-736-0519

...
62
DIFFERENTIAL ASSEMBLY MTD-918-04092A

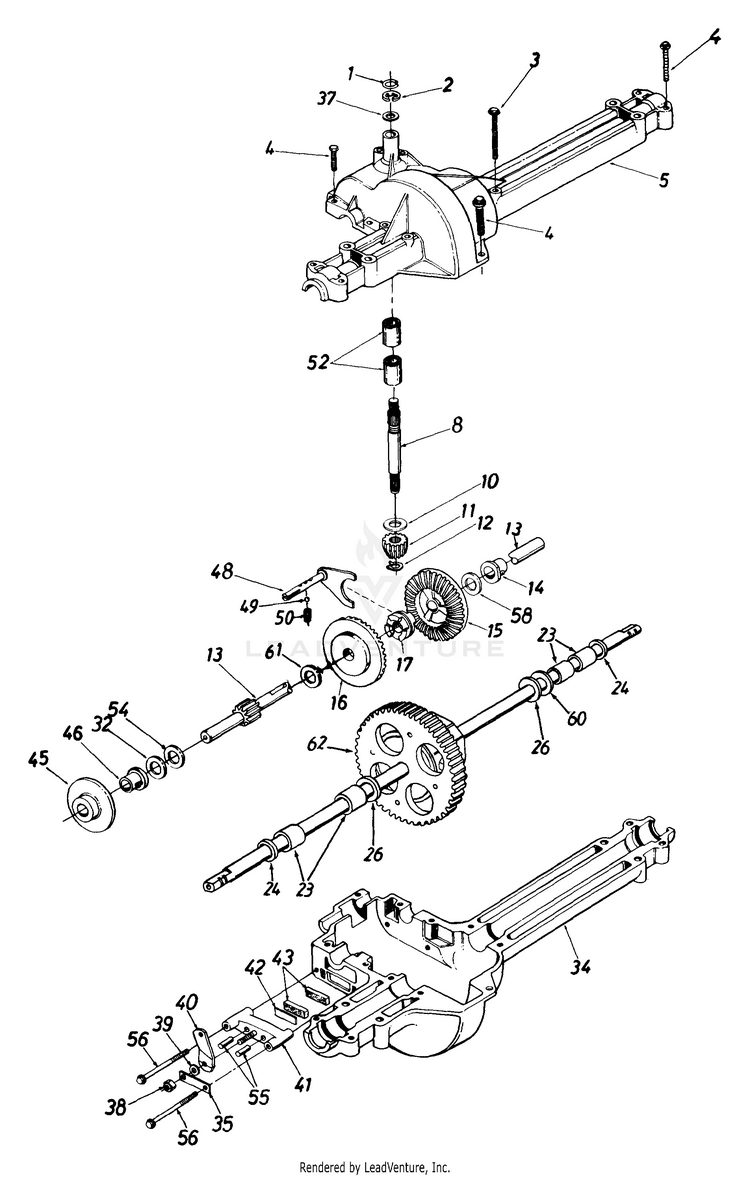

Schematic Image Zoomed
