Weed Eater GHT180 Gas Hedge Trimmer Type 4

Model: GHT180 Gas Hedge Trimmer Type 4

Save
Part Not Listed?Part Not Listed?
product name

Carburetor Assembly (Zama C1U-W13) 530071601

...
...
1
Limiter Cap-Low PLN-530038478

...
2
Limiter Cap-High PLN-530038479

...
3
Carburetor Repair Kit (KIT = CONTENTS) PLN-530071517

...
4
Gasket/Diaphragm Kit (DOT = CONTENTS) PLN-530071442

...
530071601
Kit-Carburetor Ass'y. PLN-530071633

Carburetor Assembly (Zama C1U-W13A) 530071633

...
...
530071718
Kit Choke Lever PLN-530071718

...
530071633
Carburetor Assembly - C1U-W13A PLN-530071633

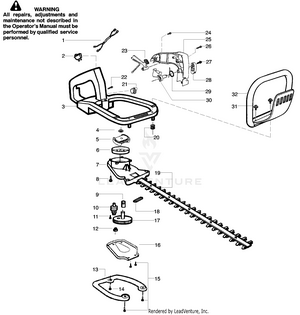

Handle & Blade Assembly

...
...
1
WIRE HARNESS ASSY (Incl. #2) PLN-545172901

...
2
Switch-Ignition PLN-530029954

...

...
4
Washer-Clutch PLN-530015828

...
5
Kit-Clutch Assy. PLN-530014396

...
6
Assy-Drum PLN-530056069

...
7
Assy-Gear Box (incl. #9-11) PLN-530071931


...
9
Bearing-Gear PLN-530016013

...
10
Assy-Pinion PLN-530096009

...

...
12
Bushing-Blade PLN-530032121

...
13
Plate-Isolator PLN-530036046

...

...

...
16
Cover-Gear Box Plate PLN-530029916

...
17
Kit-Drive Gear Ass'y. (Incl. #12) PLN-530071690

...
18
Seal-Blade (Felt) PLN-530029948

...
19
Assy-Blade Blade 19" PLN-530403228

...
19
Assy-Blade Blade 22" PLN-530403229

...
20

...
21
FUEL CAP ASSY W/RET LW PRM PLN-577858601

...

...
23
Lockout-Throttle PLN-530053900

...

...
25
Cover-Handle PLN-530038305

...

...

...
28
Lever-Trigger PLN-530029958

...
29
Spring-Trigger PLN-530036123

...
30

...

...
32
Handle-Front PLN-530094992

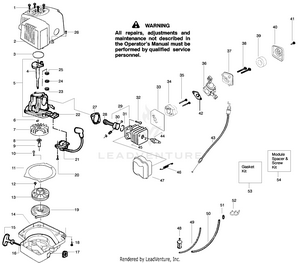

Power Unit

...

...
2
Assy-Shroud PLN-530056450

...
3
O-Ring-Shrd (kit) PLN-530071486

...
4
CRANKSHAFT ASSY PLN-545145801

...
5
Assy-C/case-C/shaft (Incl. #4,6 & 23-25) PLN-530071729

...
6
Ring-Retainer-C'shaft PLN-530015941

...
7
FLYWHEEL ASSY PLN-545221701

...
8
Washer-Flat PLN-530015828

...
9
Spacer-Flywheel PLN-530055729

...

...
11
Plate-Baffle PLN-530055681

...

...
13
Kit-Starter Pulley (Incl.# 12) PLN-530069353

...
14
Assy-Fan Housing PLN-530055762

...
15
Handle-Starter PLN-530027569

...
16

...
17
Grommet-Ignition Module PLN-530019182

...
18
Screw-(f/hsg to shrd) PLN-530016386

...
19
STARTER SPRING PLN-545008010

...

...
21
Ignition Module GHT 180/220 (USA only) PLN-530039163

...
21
Ignition Module GHT 220 (Canada only) PLN-530054137

...
22
Assy-Crankcase PLN-530071627

...
23
Bearing-Outer PLN-530055728

...
24
Kit-Crankcase Seal PLN-530071615

...
25
Bearing-Inner PLN-530032125

...

...
27
Gasket-Cylinder (kit) PLN-530071486

...
28
CONNECTING ROD ASSY PLN-530049817

...
29
Kit-Piston (Incl. 30 & 31) PLN-530071833

...
30
Retainer-Piston Pin PLN-530015162

...
31
RING PISTON PLN-545154001

...

...
33
Gasket-Carb. Adapt. (kit) PLN-530071486

...
34
CARBURETOR ADAPTOR PLN-545030402

...

...
36
Kit-Carburetor Ass'y. (C1U-W13A) PLN-530071633

...
37

...

...
39
Air Filter Foam PLN-530047932

...
40
Air Filter Cover PLN-530055679

...

...
42
Gasket-Carburetor (kit) PLN-530071486

...
43
Assy-Throttle Cable PLN-530055547

...
44
Spark Plug(RCJ-6Y) PLN-952030249

...
45

...
46
Spring-Muffler PLN-530042088

...
47
Kit-Spark Muffler PLN-530071574

...
48
Assy-Pick-up PLN-530095992

...
49
Kit-Fuel Line(small) PLN-530069247

...
50
Kit-Fuel Line(large) PLN-530069216

...
51
Fitting-Fuel Line PLN-530023877

...
52
Clip-Retainer PLN-530016103

...
53
Kit-Gasket (Incl. #3, 27, 33 & 42) PLN-530071486

...
54
Kit-Module Spacer & Screws PLN-530071731

...
xx
Operator Manual USA Only Not Shown PLN-530163353

...
xx
Operator Manual Canada Only Not Shown PLN-530163751

...
xx
Decal-Warning Not Shown PLN-530047459

Service Reference

...

No Parts Available for this Schematic

...
...
...
