Troy-Bilt 34023 5hp-21" Variable Speed S.P. Mulching Mower

Model: 34023 5HP-21"" VAR. SPEED S.P.

Back To Assemblies

product name

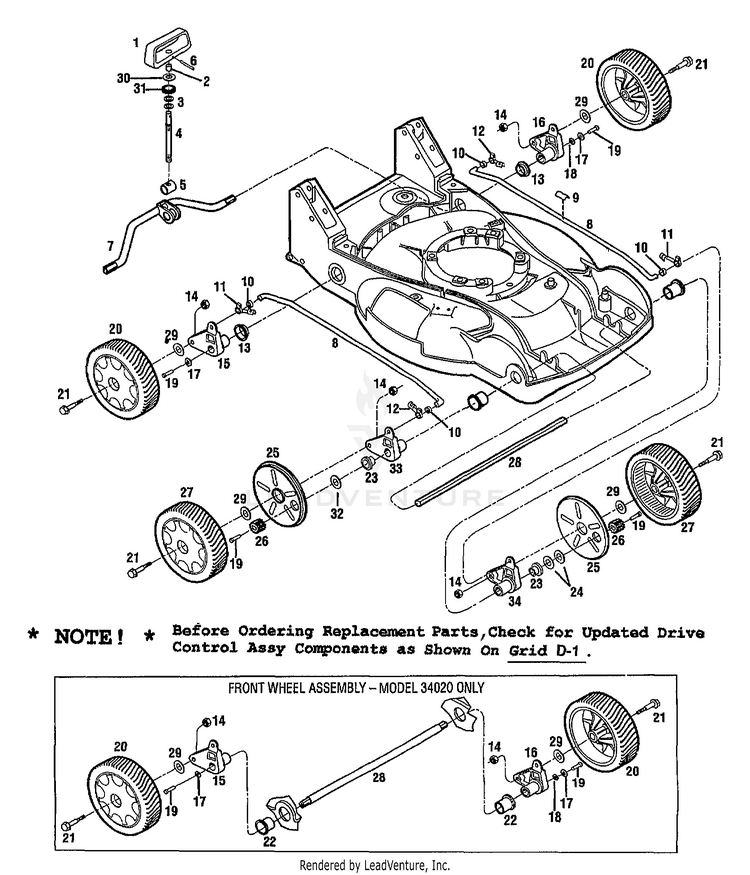

CUTTING HEIGHT AND WHEEL ASSY

...
...
1
HANDLE-HEIGHT ADJ MTD-1754149

...
2
SPACER-HANDLE MTD-1762886

...
3

...
4
SCR-HANDLE ADJUST MTD-1764815

...
5
PIVOT-ADJUST SCR MTD-1902765

...
6
DRIVE PIN, 3/16 x 1 MTD-1120210

...
7
AXLE-REAR E-COATED MTD-1768578

...
8
LINK-HEIGHT ADJ PNT MTD-1764818010

...
9
DECAL-INDICATOR MTD-1767792

...
10
BEARING-NY MTD-1768962

...
11
CLIP-ROD (RIGHT REAR/LEFT FRONT) MTD-1765551

...
12
CLIP-ROD (LEFT REAR/RIGHT FRONT) MTD-1765550

...
13
REAR AXLE ARM BEARING MTD-1766500

...
14
Hex Cent. L-Nut 3/8-16 Thd. MTD-712-0375

...
15
ARM-AXLE W/BUSHING R/H MTD-1902280

...
16
ARM-AXLE W/BUSHING L/H MTD-1902281

...
17
WASHER-.78X.25X.08 MTD-1765591

...
18
WASHER-.5X.25X.06 MTD-1767439

...
19
SCR-HXSKT APPLY A COATING OF THREAD LOCKING COMPOUND (SUCH AS LOCTITE 242) BEFORE INSTALLING PART. BEFORE ORDERING REPLACEMENT PARTS, CHECK FOR UPDATED DRIVE CONTROL ASSEMBLY COMPONENTS AS SHOWN ON GRID D-1. MTD-1769064

...
20
WHEEL KIT IDLE 8 x 2 MTD-753-08091

...
21
SHOULDER SCREW MOD. RAD MTD-1903416

...
22
BEARING-AX MTD-1764817

...
23
BEARING, AXLE (EXCEPT MODEL 34020) (SEE GRID D-7) MTD-NA

...
24
WASHER SHI MTD-1902283

...
24
WASHER SHIM .015 H MTD-1902284

...
25
SHIELD-WHEEL 34361 MTD-1917083

...
26
DRIVE PINION MTD-1764570099

...
27
ASSM-TIRE & WHEEL (DRIVE) MTD-1765750

...
28
AXLE-FRONT E-COATED {34020} MTD-1768579

...
28
AXLE-DRIVE ROUND MTD-1909402

...
29
FLAT WASHER .88X.4 MTD-1909311

...
30
WASHER-SPEC MTD-1185816

...
31
RUBBER WASHER MTD-1708850

...
32
THRUST WASHER MTD-1983638

...
33
ARM, AXLE, RIGHT HAND W/AXLE ARM BEARING (MODELS 34021,34022,34023,34311)(SEE GRID D-7) MTD-NA

...
34
ARM, AXLE, LEFT HAND W/AXLE ARM BEARING (MODELS 34021,34022,34023,34311)(SEE GRID D-7) MTD-NA
