Ryobi 775r 41BD775A734 (2004) Gas String Trimmer

Model: 775r 41BD775A734 41BD775A734 775r (2004)


product name

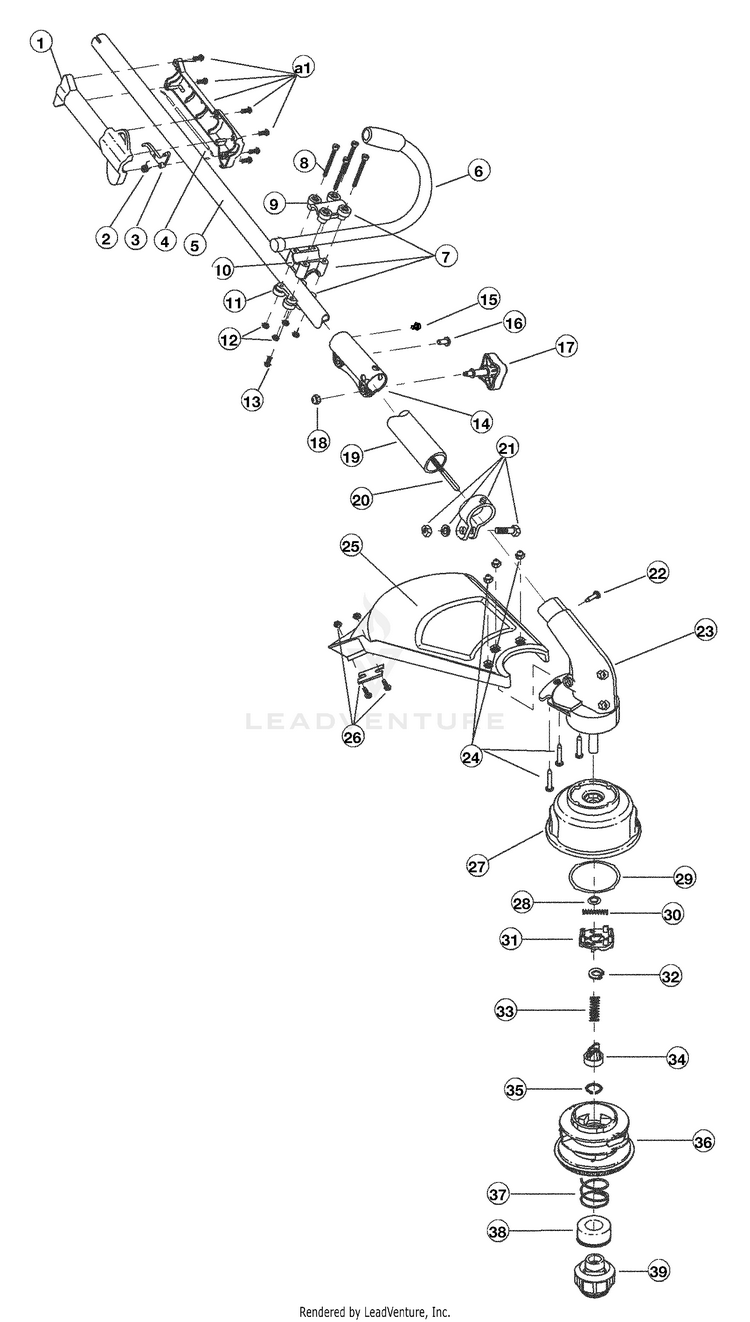

Boom And Trimmer Parts

...
...
1
THROTTLE GRIP ASSEMBLY WOOP (includes 2 & 3) MTD-753-04927

...
2
Throttle Trigger Spring MTD-791-610314

...
3
Throttle Trigger MTD-791-181807

...
4
Throttle Cable Assembly MTD-791-182068

...
5
Upper Drive Shaft Housing Assembly MTD-753-04344

...
6
ASSEMBLY, J-HANDLE (BLACK) MTD-791-180687

...
7
Handle Bracket Assembly (includes 8-13) MTD-791-683295


...
9
Upper Handle Clamp MTD-791-181812

...
10
Middle Handle Clamp MTD-791-181813

...
11
Lower Handle Clamp MTD-791-181814


...
13
Anti-Rotation Screw MTD-791-145569

...
14
Split Boom Coupler (Incl Ref No. 10-13) (includes 15-18) MTD-753-1190

...


...
17
ADJUSTMENT KNO MTD-791-181618B

...
18
NUT, ELASTIC LOCK MTD-791-181886

...
19
TRIMMER BOOM ASSEMBLY MTD-753-04089

...
20
Lower Flexible Drive Shaft MTD-791-181166

...
21
CLAMP ASSEMBLY-LOWER (includes 22) MTD-791-153597

...
22
Anti-Rotation Screw MTD-791-145569

...
23
SPEED SPOOL GEARBOX ASSEMBLY MTD-791-181566

...
24
ASSEMBLY, GUARD MOUNTING SCREWS MTD-791-180547

...
25
ASSEMBLY, GUARD AND BLADE (includes 26) MTD-791-180548

...
26
Blade Assembly MTD-791-180553

...
27
Outer Spool Assembly (includes 28) MTD-791-181457

...
28

...
29
Thrust Washer MTD-791-181561

...
30
SPRING, SPEED SPOOL S MTD-791-181459

...
31

...
32

...
33
SPRING, PLUNGER MTD-791-181531

...
34
PLUNGER, SPEED SPO MTD-791-181462

...
35

...
36
Reel and Line Assembly MTD-791-181460B

...
37
Large Spring MTD-791-181465B

...
38
SEAL, SPEED SPOOL MTD-791-181467

...
39
BUMP HEAD KNOB ASSEMBLY (includes 37 & 38) MTD-791-181468B

...
xx
Reel and Line Assembly (8 ft - 10 ft lengths) Optional Accessory; Not Shown MTD-791-181460B

...
xx
Reel and Line Assembly Optional Accessory; Not Shown MTD-791-181460B

...
xx
Shoulder Strap Assembly Optional Accessory; Not Shown MTD-791-682075B

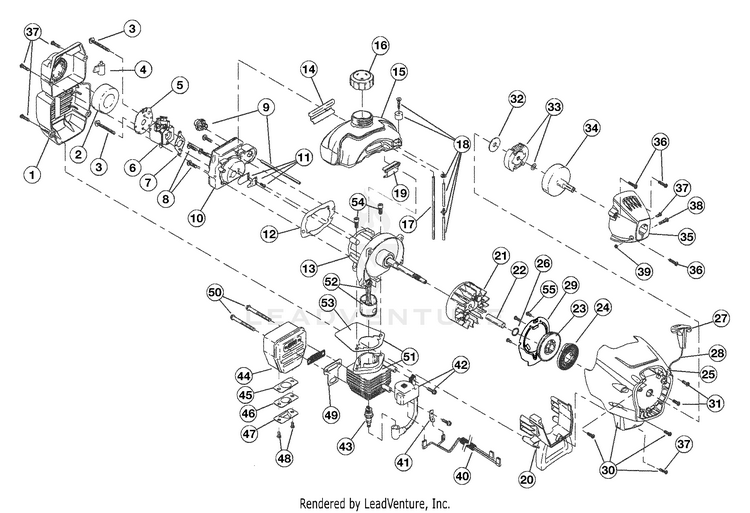

Engine Parts

...
...
1
AIR CLEANER/MUFFLER COVER ASSEMBLY MTD-753-1192

...
2
Air Cleaner Filter MTD-791-180350B

...
3
ASSEMBLY, CARBURETOR MO MTD-791-180351

...
4
CHOKE LEVER MTD-753-04227

...
5
PLATE ASSEMBLY:CHOKE:WV MTD-753-04419

...
6
Carburetor Assembly (includes 7 & 18) MTD-753-04338

...
7
CARBURETOR GASKET MTD-791P610675

...
8
SCREW, 10-24X.75 T-2 MTD-791-181860

...
9
Primer and Hose Assembly MTD-791-683974B

...
10
CARBURETOR MOUNT ASSEMBLY MTD-753-1196

...
11
REED VALVE ASSEMBLY MTD-791-684451

...
12
Carburetor Mount Gasket MTD-753-1208

...
13
CRANKCASE ASSEMBLY-SERVICE MTD-753-04401

...
14
PAD, REAR MOUNT PAD MTD-791-612134

...
15
FUEL TANK ASSEMBLY WINES & CAP MTD-753-04606

...
16
Fuel Tank Cap MTD-791-182612

...
17
Fuel Return Line MTD-791-181086

...
18
FUEL LINE ASSEMBLY MTD-791-683398

...
19
PAD, FRONT MOUNTING MTD-791-145308

...
20
EXTN-SHROUD W/STAN MTD-753-04611

...
21
Flywheel Assembly MTD-753-05240

...
22

...
23
START ASSEMBLY:S/A:PUL MTD-753-04823

...
24
Recoil Spring MTD-753-04286

...
25
GDE:ROPE:START MTD-753-1200

...
26
Pulley Retainer MTD-753-04288

...
27
Pull Handle MTD-631-04164B


...
29
PLATE:PRESSURE MTD-753-04417

...
30
STARTER HOUSING MTD-753-04495

...
31
SCREW:10-32X.5 MTD-1964

...
32

...
33
Starter Clutch Assembly MTD-753-05860

...
34
Clutch Drum Assembly MTD-791-153592

...
35
HOUSING ASSEMBLY-CLUTCH MTD-753-04497

...
36
Cover Screw MTD-791-181345

...
37
Anti-Rotation Screw MTD-791-182519

...
38

...
39

...
40
LEAD, WIRE AND SLE MTD-791-182798

...
41
TAB, GROUND MTD-791-611063

...
42
PULSE MDL ASSEMBLY:W/HD MTD-753-04336

...
43
Spark Plug MTD-791-610311B

...
44
MUFFLER ASSEMBLY WITH GASKET MTD-753-04110

...
45
SCREEN-SPARK AR MTD-753-04312

...
46
MUFFLER ASSEMBLY MTD-753-04313

...
47
MUFFLER ASSEMBLY MTD-753-04314

...
48
MUFFLER ASSEMBLY MTD-753-04315

...
49
Muffler Gasket MTD-753-04619

...
50
ASSEMBLY, MUFFLER MOUNTING BOLTS MTD-791-147575

...
51
Cylinder Assembly (includes 51 & 52) MTD-753-04814

...
52
PISTON ASSEMBLY:W/ROD/RIN MTD-753-04367

...
53
GASKET:CYL:HTSHLD:EP MTD-753-1197

...
54
Cylinder Bolt MTD-791-182723

...
55
Screw, 10-9 x .50 MTD-1755

...
xx
O.E.M. Carburetor Repair Kit Not Shown MTD-791-180090

...
xx
Gasket Diaphragm Repair Kit Not Shown MTD-791-180091

...
xx
Piston Ring Set Not Shown MTD-753-1209

...
xx
SHORT BLOCK MTD-753-04812

...
xx
Clutch Springs Not Shown MTD-791-181599

The Ryobi 775r Gas String Trimmer offers powerful performance for efficient lawn care. Its robust engine is designed to handle thick grass and weeds with ease. The lightweight construction and ergonomic design provide comfort during use, ensuring you can tackle any trimming task effortlessly. Keep your outdoor space looking great with the Ryobi 775r.
