Ryobi 750r 41AD750A034 Gas String Trimmer

Model: 750r 41AD750A034 41AD750A034 750r


product name

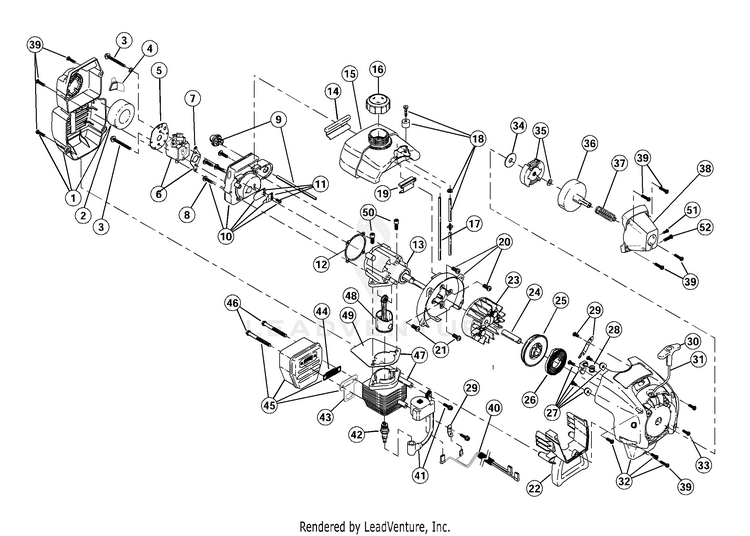

Engine Parts

...
...
1
AIR CLEANER/MUFFLER COVER ASSEMBLY (includes 2 & 39) MTD-753-1192

...
2
Air Cleaner Filter MTD-791-180350B

...
3
ASSEMBLY, CARBURETOR MO MTD-791-180351

...
4
CHOKE LEVER MTD-753-04227

...
5
PLATE ASSEMBLY:CHOKE:WV MTD-753-04419

...
6
CARBURETOR ASSEMBLY (includes 7 & 17) MTD-753-1195

...
7
CARBURETOR GASKET MTD-791P610675

...
8
SCREW, 10-24X.75 T-2 MTD-791-181860

...
9
Primer and Hose Assembly MTD-791-683974B

...
10
CARBURETOR MOUNT ASSEMBLY (includes 8 & 11) MTD-753-1196

...
11
REED VALVE ASSEMBLY MTD-791-684451

...
12
Carburetor Mount Gasket MTD-753-1208

...
13
ASSEMBLY, CRANK (includes 23) MTD-791-182791

...
14
PAD, REAR MOUNT PAD MTD-791-612134

...
15
TANK ASSEMBLY:B (includes 16-18) MTD-753-04311

...
16
Fuel Tank Cap MTD-791-182612

...
17
Fuel Return Line MTD-791-181086

...
18
Fuel Line Assembly MTD-791-682039

...
19
PAD, FRONT MOUNTING MTD-791-145308

...
20
ASSEMBLY, SHROUD ASSEMB MTD-791-153520

...
21
SCREW, 1/4-20X.562 F MTD-791-181861

...
22
EXTN-SHROUD W/STAN MTD-753-04611

...
23
Flywheel Assembly MTD-753-05240

...
24

...
25
START PULLEY KIT MTD-753-04232

...
26
Recoil Spring MTD-791-613102

...
27
ASSEMBLY, PULLEY RETAIN MTD-791-181441

...
28
Rope Guide MTD-791-611061

...
29
TAB, GROUND MTD-791-611063

...
30
Pull Handle MTD-631-04164B


...
32
STARTER HOUSING ASSEMBLY (includes 25-31 & 39) MTD-791-181797

...
33
SCREW:10-32X.5 MTD-1964

...
34

...
35
Starter Clutch Assembly MTD-753-05860

...
36
Clutch Drum Assembly MTD-791-153592

...
37
SPRING, COMPRESSION S MTD-791-612468

...
38
ASM-CLUTCH COVER NLAUD (includes 39, 51 & 52) MTD-753-04889

...
39
Cover Screw MTD-791-181345

...
40
LEAD ASSEMBLY-WIRE MTD-753-1188

...
41
Module Assembly MTD-753-1205

...
42
Spark Plug MTD-791-610311B

...
43
Muffler Gasket MTD-753-04619

...
44
SCRN:SPK ARST:A-31 MTD-791-182747

...
45
MUFFLER ASM CAT NLAUD (includes 43 & 45) MTD-753-05169

...
46
ASSEMBLY, MUFFLER MOUNTING BOLTS MTD-791-147575

...
47
Cylinder Assembly (includes 51 & 52) (includes 48 & 49) MTD-753-04814

...
48
PISTON ASSEMBLY:W/ROD/RIN MTD-753-04367

...
49
GASKET:CYL:HTSHLD:EP MTD-753-1197

...
50
Cylinder Bolt MTD-791-182723

...
51
Anti-Rotation Screw MTD-791-182519

...
52
Clamping Screw MTD-791-181345

...
52
Ground Tab MTD-791-61163

...
53
WIRE COVER:4" MTD-753-04254

...
54
CLAMP, CABLE NATUR MTD-791-160428

...
xx
ENGINE GASKET KIT Not Shown MTD-753-04134

...
xx
O.E.M. Carburetor Repair Kit Not Shown MTD-791-180090

...
xx
Gasket Diaphragm Repair Kit Not Shown MTD-791-180091

...
xx
Piston Ring Not Shown MTD-753-1209

...
xx
SHORT BLOCK ASSEMBLY (includes 13, 41, 46-49); Not Shown MTD-753-1210

...
xx
SET, STARTER HOUSI Not Shown MTD-791-181501

...
xx
Clutch Springs (Qty. 2) Not Shown MTD-791-181599

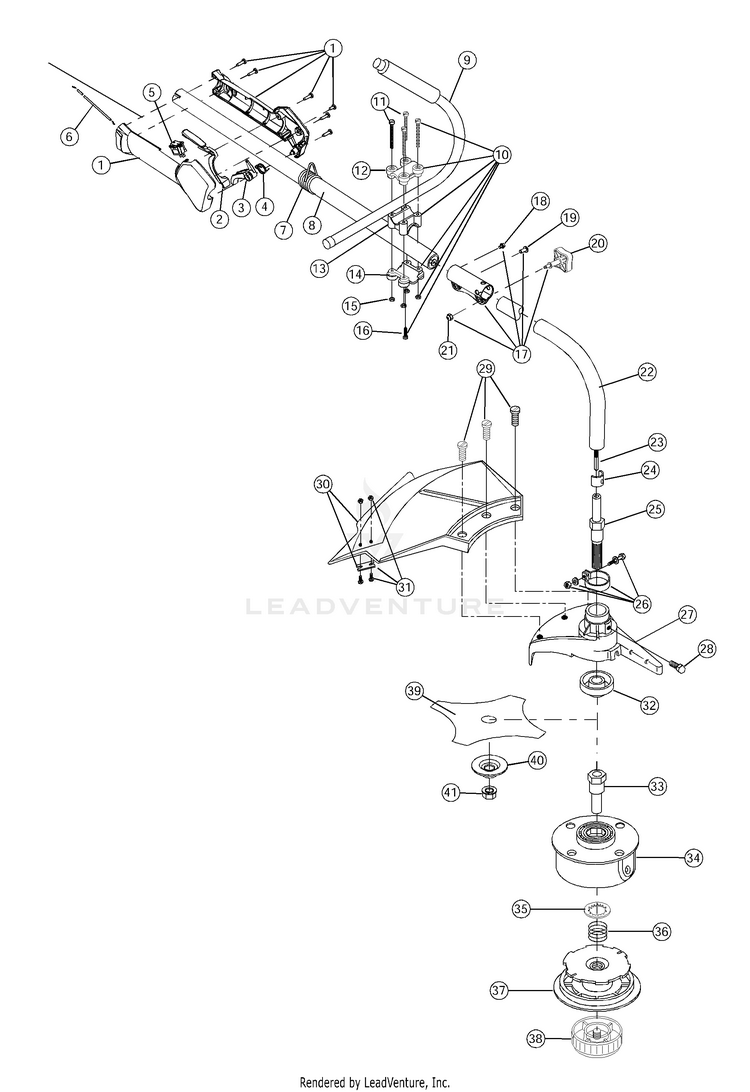

Trimmer

...
...
1
THROTTLE HOUSING AS (includes 2-5) MTD-791-182801

...
2
THROTTLE LOCKOUT LEVEL MTD-791-182802

...
3
Throttle Trigger MTD-753-04119

...
4
Throttle Trigger Spring MTD-791-182690

...
5
Switch Assembly MTD-791-182405

...
6
ACL Throttle Cable MTD-746-04085A

...
7
SHOULDER STRAP CLAMP MTD-4301A

...
7
Harness Clip MTD-791-610327

...
8
Upper Drive Shaft Housing Assembly MTD-753-04344

...
9
J-Handle Assembly MTD-791-181099

...
10
Handle Bracket Assembly (includes 11-16) MTD-791-683295

...
11

...
12
Upper Handle Clamp MTD-791-181812

...
13
Middle Handle Clamp MTD-791-181813

...
14
Lower Handle Clamp MTD-791-181814


...
16
Anti-Rotation Screw MTD-791-145569

...
17
Click-Link Coupler (includes 18-21) MTD-791-181616

...


...
20
ADJUSTMENT KNO MTD-791-181618

...
21
NUT, ELASTIC LOCK MTD-791-181886

...
22
ASSEMBLY, LOWER DRIVE S MTD-791-180733

...
23
Lower Flexible Drive Shaft MTD-791-181852

...
24
SLEEVE, RETAINER W (includes 28) MTD-791-181578

...
25
SHF, DRIVE MTD-791-180724

...
26
CLAMP ASSEMBLY-LOWER MTD-791-153597

...
27
ASSEMBLY, BEARING HOUSI MTD-791-153598

...
28
Hex Tap Scr. 1/4-20 x .5" Lg. MTD-710-0599

...
29
Shield Mounting Screw MTD-791-683304

...
30
GUARD AND BLADE ASSEMBLY (includes 31) MTD-791-683299

...
31
Blade Assembly MTD-791-682061

...
32
BLADE DRIVER MTD-791-147006

...
33
SPOOL SHAFT MTD-791-145896

...
34
ASSEMBLY:SP EYLT:OTR (includes 35) MTD-791-153599

...
35
RETAINER MTD-1772

...

...
37
Inner Reel MTD-753-1155

...
38
Bump Head Knob Assembly MTD-791-153066B

...
39
4-Tooth Blade MTD-791-145873B

...
40
HOLDER, LOWER BLAD MTD-791-612023

...
41
BLADE NUT MTD-791-145895

...
xx
SUPERSEDED BY 791- Not Shown; (includes 40 & 41) MTD-791-180015

...
xx
Locking Rod Tool Not Shown MTD-791-613226

...
xx
Shoulder Strap Assembly Not Shown MTD-791-682075B

...
xx
Replacement Line, 0.080 Diameter Optional Accessory; Not Shown MTD-610375

...
xx
Reel and Line Assembly Optional Accessory; Not Shown MTD-153577

...
xx
WASHER FLA (includes 33-38); Optional Accessory MTD-153700
