MTD 310385 (1990) Snow Thrower

Model: 310385 (1990)

Save
Part Not Listed?Part Not Listed?
product name

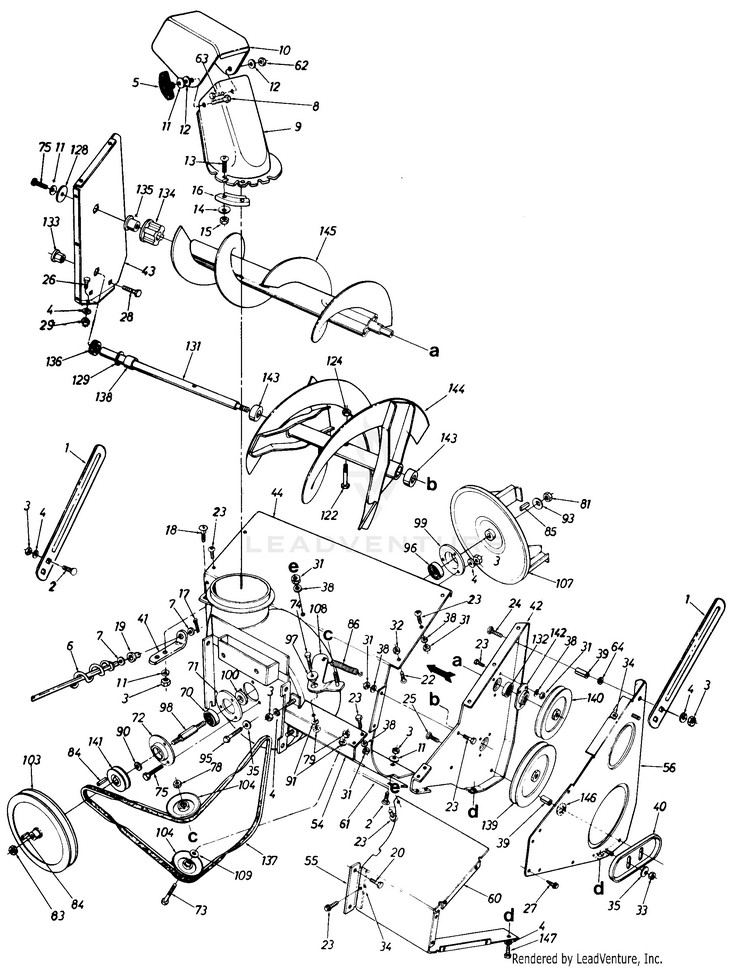

Snow

...
...
1
Drift Cutter MTD-790-00181-0637

...
2
Carriage Bolt 5/16-18 x.62 MTD-710-0260A

...
3
HEX NUT 5/16-18 MTD-712-3010

...
4
Lock Wash. 5/16" I.D. MTD-936-0119

...
5
Star Knob MTD-720-04072A

...
6
Chute Crank Ass'y. MTD-05980

...
7
Fl-Wash. .385" I.D. x .62" MTD-736-0140

...
8
Carriage Bolt 5/16-18 x 1.0" MTD-710-0276


...
10
Chute, Upper, 6.0 MTD-731-0846C

...
11
Bell-Wash. .345" I.D. x .88" O.D. x .06" MTD-736-0242

...
12
Fl-Wash. .344" I.D. x .125" O.D. x .125" MTD-736-0231

...
13
Truss Mach. Scr. 1/4-20 x.75" Lg. MTD-710-0924

...
14
Fl-Wash. 1/4" I.D. MTD-736-0142

...
15
Hex L-Nut 1/4-20 Thd MTD-912-0107

...
16
Chute Flange Keeper MTD-731-0851A

...
17
Cotter Pin MTD-714-0507

...
18
Carriage Bolt 5/16-18 x .75" MTD-710-0451

...
19
BUSHING .380 ID MTD-941-0475

...
20
Hex Self-Tap Scr. 5/16-24 x .5" Lg. MTD-710-0600

...
22
Truss Mach. Scr. 1/4-20 x .5" MTD-710-0286

...
23
Hex Bolt 1/4-20 x .50" Lg. MTD-910-0289

...
24
Carriage Bolt 5/16-18 x 1.75 MTD-710-0458

...
25
Hex Bolt 3/8-16 x 2" Lg. (Gr. 5) MTD-710-3144

...
26
Hex Bolt 5/16-18 x .75" Lg. MTD-710-0118

...
27
Hex Self-Tap Scr. 1/4-20 x .38" Lg. MTD-710-0653

...
28
Carriage Bolt 3/8-16 x .75" MTD-710-0389

...
29
HEX NUT 5/16-18 MTD-712-3010

...
31
Hex Nut 1/4-20 Thd. MTD-912-0287

...
32
Hex Ins. L-Nut 1/4-20 Thd. MTD-712-0324

...
33
Jam Nut, 3/8-16 MTD-912-3008

...
34
Speed Clip MTD-712-0377

...
35
Bell-Wash. 3/8" I.D. MTD-736-0105

...
38
L-Wash. 1/4" I.D. MTD-936-0329

...
39
Spacer .375" I.D. x 1" Lg. MTD-750-0434

...
40

...
41
BRACKET-CHUTE CRAN MTD-784-5123-0637

...
42
Spiral Housing Plate R.H. MTD-784-5350

...
43
Spiral Housing Plate L.H. MTD-784-5351

...
44
24" Spiral Hsg. Ass'y. (31355) MTD-784-5352

...
xx
26" Spiral Hsg. Ass'y. (31385) MTD-784-5353

...
54
V-Channel (31355) MTD-784-5362

...
xx
V-Channel (31385) MTD-784-5363A

...
55
Support Bracket MTD-784-5360A

...
56
Side Cover Ass'y. MTD-784-5373

...
60
Belt Cover 6.42" (31355) MTD-784-5378

...
xx
Belt Cover 8.42" (31385) MTD-784-5379

...
61
Shave Plate (31355) MTD-705-5036

...
xx
Shave Plate (31385) MTD-705-5037

...
62
Hex Cent. L.-Nut 5/16-18 Thd. MTD-912-0158

...
63
Truss Mach. Scr. 5/16-18 x .75" MTD-710-0323

...
64
Push Speed Nut MTD-726-0201

...
70
BALL BEARING MTD-941-0919B

...
71
Spindle Reinforcement Plate MTD-14249A

...
72
Open Brg. Housing (Incl. Ref. 70) MTD-15297A

...
73
Hex Cap Screw 3/8-24 x 1.5 MTD-710-0459A

...
74
Hex Bolt 3/8-24 x 1.25" Lg. MTD-710-0191

...
75
Hex Bolt 5/16-18 x 1" Lg. (Grade 5) MTD-710-0376

...
78
Hex Ins. L-Nut 3/8-24 MTD-712-0116

...
79
Hex Nut 3/8-24 Thd. MTD-712-0241

...
81
Hex Jam Nut 5/8-18 Thd. MTD-712-0318

...
83
Hex L-Nut 5/8-18 Thd. MTD-712-0923

...
84
Sq. Key 3/16" x .75" MTD-714-0122

...
85
Sq. Key 3/16" x 1.5" MTD-714-0133

...
86
Ext. Spring 3/4" O.D. x 4" Lg. MTD-732-0549

...
90
Fl-Wash. 635" I.D. MTD-736-0156

...
91
L-Wash. 3/8" I.D. MTD-736-0169

...
93
Bell-Wash. .630" I.D. MTD-736-0317

...
95
Shld. Bolt .50" Dia. x 2.11" Lg. MTD-738-0154A

...
96
BALL BEARING MTD-941-0919B

...
97
Shld. Spacer .625" I.D. MTD-938-0347

...
98
Fan Spindle MTD-738-0687

...
99
HSG ASM:BEARING (Incl. Ref. 96) MTD-741-0163A

...
100
Spacer.790" I.D. MTD-750-0674

...
103
5/8 V-Pulley 7.5" O.D. MTD-756-0478

...
104
Idler Pulley MTD-956-0399

...
107
11" Dia. Blower Fan Ass'y. MTD-784-5367

...
108
Idler Bracket Ass'y. MTD-784-5377

...
109
Fl-Wash..40" I.D. MTD-736-0320

...
122
Shear Bolt 5/16-18 x 1.5" Lg. MTD-710-0890A

...
124
Hex Ins. L-Nut 5/16-18 Thd. MTD-712-0429

...
128
Flat Washer .32" I.D. MTD-736-0362

...
129
Fl-Wash. .76" I.D. MTD-736-0401

...
131
Spindle Shaft (31355) MTD-738-0715

...
xx
Spindle Shaft (31385) MTD-738-0716

...
132
Bearing .62" I.D. x 1.38" O.D. x .437" Thk. MTD-941-0155

...
133
Hex Flange Bearing MTD-941-0245

...
134
Tubing Support Brg. MTD-741-0477

...
135
Shaft Pin MTD-748-0310

...
136
Spacer 1.25" I.D. x 1.5 MTD-750-0678

...
137
Belt (31355) MTD-954-0338

...
xx
V-BELT 1/2 x 79 (31385) MTD-954-0339A

...
138
Spacer (31385 Only) MTD-750-0696

...
139
1/2 V-Pulley 9" O.D. MTD-756-0497

...
140
1/2 V-Pulley 5.5" O.D. MTD-756-0498

...
141
1/2 V-Pulley 2.75" (31355) MTD-756-0500

...
xx
1/2 V-Pulley 3" (31385) MTD-756-0495

...
142
Bearing Housing MTD-784-0211

...
143
Sleeve Bearing .752" I.D. MTD-941-0401

...
144
10" Spiral Ass'y. R.H. MTD-784-5370

...
xx
10" Spiral Ass'y. L.H. (Not Shown) MTD-784-5369

...
145
24" Auger Ass'y. (31355) MTD-784-5374

...
xx
26" Auger Ass'y. (31385) MTD-784-5375

...
146
Push Nut Bolt Retainer MTD-712-0229

...
147
Hex Wash. AB-Tap Scr. 5/16-18 x.75" Lg. MTD-710-0726

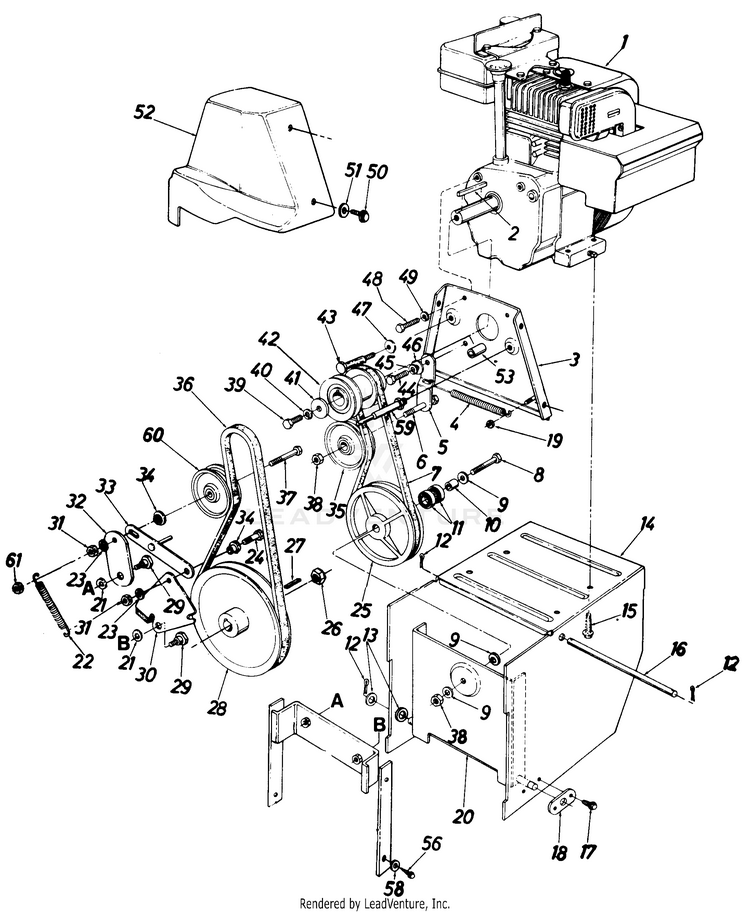

Snow

...
...
1
Engine MTD-NA

...
2
Sq. Key 3/16" x 1.5" Lg. (31345 & 31355) MTD-714-0133

...
xx
Sq. Key 1/4" x 1/4" x 2.00" (31385) MTD-914-0114

...
3
Engine Plate Ass'y. MTD-05872A

...
4
Extension Spring 3.97" Lg. MTD-932-0429A

...
5
Drive Clutch Idler Brkt. MTD-05896

...
6
Hex Bolt 3/8-24 x 1.25" Lg. MTD-710-0191

...
7

...
8
Hex Cap Screw 3/8-24 x 1.5 MTD-710-0459A

...
9
Bell-Wash. .40" I.D. x .88" O.D. x .06 MTD-736-0105

...
10
Spacer .38" I.D. x .62" O.D. x.75" Lg. MTD-711-0396

...
11
Bearing .62" I.D. x 1.38" O.D. x .437" Thk. MTD-941-0155

...
12
Cotter Pin 3/32" Dia. x .75" MTD-714-0507

...
13
FLAT WASHER .510 x .995 MTD-736-0272

...
14
Frame Ass'y. MTD-784-5266

...
15
Hex Wash. Hd. Self-Tap Scr. 3/8-16 x 1.25" Lg. MTD-710-0502A

...
16
Shaft .50" Dia. x 9.50" Lg. MTD-738-0497

...
17
Hex Wash. Hd. Self-Tap Scr. 1/4 -20 x .50" Lg . MTD-710-0599

...
18
Axle Bracket MTD-05897

...
19
Hex L-Nut 1/4-20 Thd MTD-912-0107

...
20
Drive Pulley Support Brkt. Ass'y. MTD-05878

...
21
Bell-Wash. .400" I.D. x 1.13" O.D. MTD-936-0219

...
22
Extension Spring .5" O.D. x 4" Lg. MTD-732-0550

...
23
L-Wash. 3/8" I.D. MTD-736-0169

...
24
Hex Bolt 3/8-16 x 1.25" Lg. MTD-710-0723

...
25
6.00" O.D. Drive Pulley Ass'y. (Incl. Ref. #11) MTD-05921

...
26
Hex Jam Cent. L-Nut 5/8-18 Thd. MTD-712-0923

...
27
Sq. Key 3/16 x .75" Lg. MTD-714-0122

...
28
5/8" V-Pulley .628" I.D. x 7.50" O.D. MTD-756-0478

...
29
Shld. Bolt .625" Dia. x .170" Lg. (3/8-16) MTD-738-0281

...
30
Brake Bracket Ass'y. MTD-784-5048

...
31
Jam Nut, 3/8-16 MTD-912-3008

...
32
Auger Clutch Idler Brkt. MTD-05895

...
33
Brake Linkage Ass'y. MTD-784-5245

...
34
Shld. Spacer .625" I.D. MTD-938-0347

...
35
Flat Idler 2.25" O.D. MTD-756-0137

...
36

...
37
Hex Bolt 3/8-16 x 2" Lg. (Gr. 5) MTD-710-3144

...
38
Hex Ins. Jam L-Nut 3/8-24 Thd. MTD-712-0116

...
39
Hex Cap Screw 3/8-24 x 1.5 MTD-710-0459A

...
40
L-Wash. 3/8" I.D. MTD-736-0169

...
41
Bell-Wash. .40" I.D. x 1.25" O.D. (31345 & 31355) MTD-736-0247

...
xx
Bell-Wash. .345" I.D. x .39" O.D. (31385) MTD-736-0242

...
42
Double Groove Engine Pulley (31345 & 31355) MTD-756-0421

...
xx
Engine Pulley (31385) MTD-756-0241B

...
43
Shld. Scr. .498" x 3.0" Lg. (31345 & 31355) MTD-738-0215A

...
xx
Stud 3/8-16 x 3.37" Lg. (31385) MTD-711-0769

...
44
Hex Bolt 5/16-24 x 1" Lg. MTD-710-0888

...
45
Lock Wash. 5/16" I.D. MTD-936-0119

...
46
Shld. Spacer.320" I.D. MTD-748-0234

...
47
Bell-Wash. .40" I.D. x .88" MTD-736-0105

...
48
Hex Bolt 5/16-24 x .62" Lg. MTD-710-0237

...
49
Lock Wash. 5/16" I.D. MTD-936-0119

...
50
Hex Wash. Hd. Self-Tap Scr. l/4-20 x .60" Lg. MTD-710-0599

...
51
Fl-Wash. .28" I.D. x .75" O.D. x .06 MTD-736-0173

...
52
Belt Cover MTD-731-0642

...
53
Spacer (31345 & 31355) MTD-750-0456

...
56
Hex Wash. Hd. Self-Tap Scr. 3/8-16 x .75" Lg. MTD-710-0623

...
xx
Key (Not Shown) MTD-TC-35062

...
58
L-Wash. 3/8" I.D. H.D. MTD-736-0217

...
59
Stud 3/8-16 x 3.37" Lg. MTD-711-0769

...
60
Flat Idler 3.12" O.D. MTD-756-0225

...
61
Hex Cent. L-Nut 3/8-16 Thd. MTD-712-0375

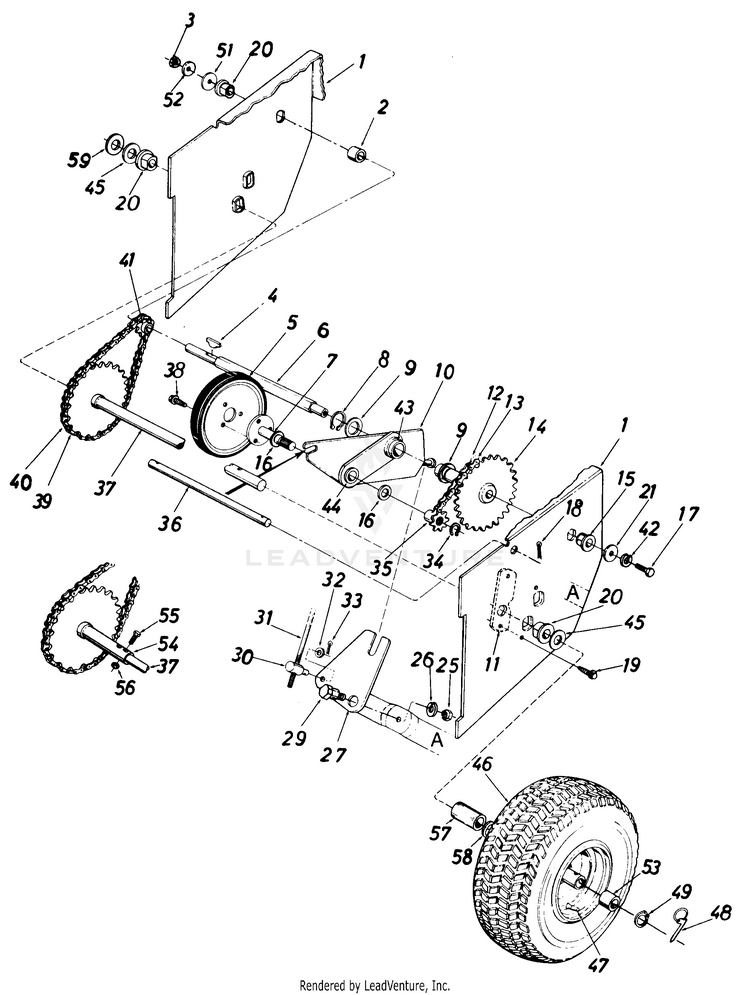

Snow

...
...
1
Frame Ass'y. MTD-784-5266

...
2
Spacer .50" I.D. x .75" O.D. x.78" Lg. MTD-750-0499

...
3
Hex Ins. L-Nut 1/2-20 Thd. MTD-712-0200A

...
4
#4 Hi-Pro Key 3/32 x 5/8" Dia. MTD-914-0129

...
5
Friction Wheel Ass'y. MTD-05080AP

...
6
HEX SHAFT MTD-738-0496A

...
7
Friction Wheel Mounting Plate Ass'y. MTD-05883

...
8
Snap Ring 1.00" Dia. Shaft MTD-716-0102

...
9
Fl-Wash. 1.00" x 1.63" O.D. x .03 MTD-736-0163

...
10
Sliding Bracket Ass'y. MTD-05880

...
11
Axle Plate 1.75" x 3/16" MTD-784-5250

...
12
#41 Chain 1/2" Pitch x 35 Links MTD-713-0285

...
13
Master Link for #41 Chain MTD-913-0723

...
14
32 Teeth Sprocket Ass'y. MTD-713-0281

...
15
FLANGE BEARING MTD-941-0225

...
16
FLAT WASHER MTD-736-0290

...
17
Hex Lock Bolt 5/16-18 x .62" Lg. MTD-710-0538

...
18
Cotter Pin 3132" Dia. x .75" Lg. MTD-714-0507

...
19
Hex Self-Tap Scr. 5/16-24 x .5" Lg. MTD-710-0600

...
20
Hex Flange Bearing MTD-941-0245

...
21
Fl-Wash. .34" I.D. x 1.12" O.D. x .125 MTD-736-0231

...
25
Jam Nut, 3/8-16 MTD-912-3008

...
26
L-Wash. 3/8" I.D. MTD-736-0169

...
27
Shifting Linkage Bracket MTD-05898A

...
29
Shld. Bolt .625" Dia. x .170" Lg. MTD-738-0281

...
30
Engagement Ferru MTD-911-0677

...
31
Shifting Rod 5/16" Dia. x 32.50" Lg. MTD-747-0356

...
32
Fl-Wash. .34" I.D. x .64" O.D. x .06 MTD-736-0264

...
33
Cotter Pin 3/32" Dia. x 75" Lg. MTD-714-0507

...
34
Snap Ring .562" Dia. Shaft MTD-716-0397

...
35
Sprocket 7 Teeth x 50" Pitch MTD-713-0280

...
36
Shaft .50" Dia. x 9.60" Lg. MTD-738-0497

...
37
32 Teeth Wheel Axle Ass'y. (31345 & 31355) MTD-713-0373

...
xx
Wheel Axle (31385) MTD-738-0713

...
38
Hex Wash. Hd. Self-Tap Scr. 5/16-24 x .50" Lg. MTD-710-0600

...
39

...
40
Master Link for #420 Chain MTD-913-0154

...
41
8 Teeth Center Sprocket MTD-748-0204

...
42
Lock Wash. 5/16" I.D. MTD-936-0119

...
43

...
44
Bronze Bearing MTD-748-0184

...
45
Fl-Wash. 76" I.D. x 1.49 O.D. MTD-736-0188

...
46
Wheel Assembly MTD-NA

...
xx
Wheel Ass'y. Comp. 13 x 5.0 (31345 & 31355) MTD-734-1528

...
xx
Wheel Ass'y. Comp. 13 x 6.5 (31385) MTD-734-1521

...
47
TUBELESS VALVE MTD-934-0255

...
48
Click Pin MTD-714-0143A

...
49
Snap Ring .75 Dia. MTD-716-0101

...
51
Fl-Wash. 1/2" I.D. x .93" O.D. MTD-736-0179

...
52
Bell-Wash. .50 I.D. x 1.0 O.D. x .075 MTD-736-0253

...
53
Sleeve Bearing .752" I.D. MTD-941-0401

...
54
30 Teeth Sprocket Hub Ass'y. (31385) MTD-713-0389

...
55
Hex Bolt 1/4-28 x 1.5" (31385) MTD-710-0698

...
56
Hex L-Nut 1/4-28 Thd. (31385) MTD-712-0896

...
57
Spacer .75" I.D. (31385) MTD-750-0506

...
58
Fl-Wash. .793" I.D. (31385) MTD-736-0287

...
59
Fl-Wash. .76" I.D. x 1.49" O.D. (31385) MTD-736-0188

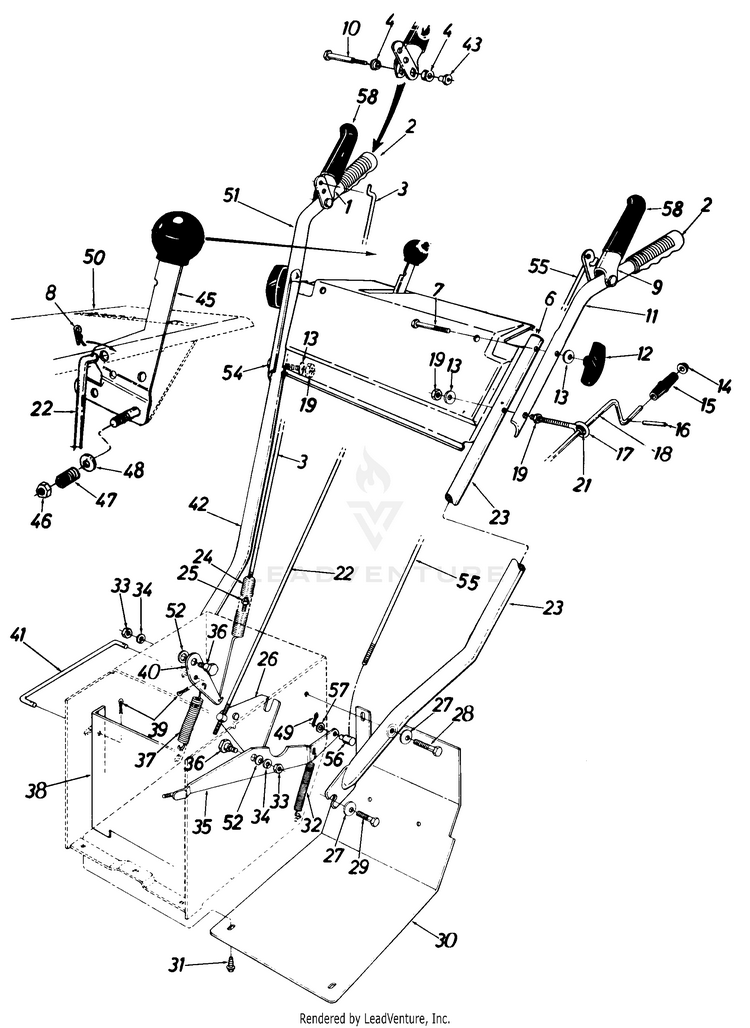

Snow

...
...
1
Clutch Grip Ass'y. R.H. MTD-05988

...
2
Hand Grip Red MTD-720-0220

...
3
LOCKOUT CABLE MTD-946-0367

...
4
Hex Flange Brg. Plastic .38" I.D. MTD-741-0402

...
6
Plastic Plug MTD-731-0496

...
7
Carriage Bolt 5/16-18 x 2.0" Lg. MTD-710-0487

...
8
Internal Cotter Pin MTD-714-0104

...
9
Clutch Grip Ass'y. L.H. MTD-05987

...
10
Shoulder Bolt .374 Dia. x 1.53" Lg. MTD-938-0560

...
11
Upper Handle Half L.H. MTD-749-0595

...
12
Star Knob MTD-720-04072A

...
13
Belleville Wash. 5/16" I.D. MTD-736-0242

...
14
Push Nut 3/8" Rod MTD-726-0100

...
15
Knob 3/8" I.D. MTD-720-0201A

...
16
Rolled Pin, 1/8 x .63 MTD-915-0138

...
17

...
18
Chute Crank Ass'y. MTD-05980

...
19
HEX NUT 5/16-18 MTD-712-3010

...
21
BUSHING .380 ID MTD-941-0475

...
22
Shifting Rod MTD-747-0356A

...
23
Lower Handle Half L.H. MTD-749-0417

...
24
Extension Spring .75" O.D. x 5.0" Lg. MTD-732-0184

...
25
Hex Ins. L-Nut 1/4-20 Thd. MTD-712-0324

...
26
Shifting Linkage Bracket MTD-05898

...
27
Belleville Wash. .40 I.D. x .88 O.D. x .060 MTD-736-0105

...
28
Hex Bolt 3/8-16 x 2" Lg. (Gr. 5) MTD-710-3144

...
29
Hex Wash. Hd. Self-Tap Scr. 3/8-16 x .75" Lg. MTD-710-0623

...
30
Frame Cover MTD-05899

...
31
Hex Wash. Hd. Self-Tap Scr. 1/4-20 x .50" Lg. MTD-710-0599

...
32
Extension Spring .38" O.D. x 3.25" Lg. MTD-932-0320

...
33
Jam Nut, 3/8-16 MTD-912-3008

...
34
L-Wash. 3/8" I.D. MTD-736-0169

...
35
Auger Clutch Brkt. Ass'y. MTD-784-5050

...
36
Shld. Bolt .625" Dia. x .170" Lg. (3/8-16) MTD-738-0281

...
37
Extension Spring .38" O.D. x 3.25" Lg. MTD-932-0320

...
38
Drive Pulley Support Brkt. Ass'y. MTD-05878

...
39
Cotter Pin 3/32" Dia. x .75" Lg. MTD-714-0507

...
40
Drive Clutch Brkt. MTD-05501

...
41
Drive Clutch Rod MTD-10080

...
42
Lower Handle Half R.H. MTD-749-0418

...
43
Shoulder Nut 1/4-20 Thd. MTD-938-0561

...
45
Shift Handle Ass'y. MTD-05805A

...
46
Hex Ins. Jam L-Nut 3/8-24 Thd. MTD-712-0116

...
47
Compression Spring .38" O.D. x .88" Lg. MTD-732-0193

...
48
Bell-Wash. .40 I.D. x .88 O.D. x .060 MTD-736-0105

...
49
Cotter Pin 3/32" Dia. x .75" Lg. MTD-714-0507

...
50
Handle Panel Ass'y. MTD-784-5139

...
51
Upper Handle Half R.H. MTD-749-0596

...
52
Bell-Wash. .400" I.D. x 1.13" O.D. MTD-936-0219

...
54
Hex Bolt 5/16-18 x 2.00" Lg. MTD-710-3103

...
55
AUGER CHUTE CABLE 36" MTD-946-0435

...
56
ADJUSTMENT FERRULE 1/4-20 x 1.00 MTD-711-0736

...
57
Fl-Wash. .33" I.D. x .63" O.D. MTD-736-0264

...
...
...
...
Processing
