MTD 129-838R401 (1989) Self Propelled Mower

Model: 129-838R401 (1989)

Save
Part Not Listed?Part Not Listed?
product name

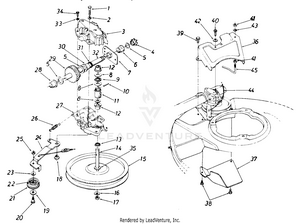

Parts

...
...
1
Hex Bolt 1/4-20 x 1.25" Lg.* MTD-710-0106

...
2
L-Wash. 1/4" I.D. MTD-936-0329

...
3
Upper Hsg. Half MTD-717-0418A

...
4
#48 Sprocket 7 Tooth x 1/2 Pitch MTD-713-0400

...
5
FLAT WASHER MTD-936-0336

...
6
Hex Flange Brg. .631" I.D. MTD-741-0413

...
7
Hex Bearing Cup MTD-16500A-0637

...
8
Thrust Wash. .382" I.D. x .70" O.D. MTD-736-0314

...
9
Thrust Bearing .375" I.D. x .812" O.D. MTD-741-0479

...
10
Spring Pin Spir. 1/8" x .62" Heavy MTD-715-0152

...
11
11 Tooth Helical Gear MTD-717-0420

...
12
Flange Bearing MTD-748-0208A

...
13
Oil Seal MTD-721-0212

...
14
11 Tooth Helical Gear MTD-917-1216

...
15
Fl-Pulley 5.06" I.D. (Not Part of Transmission Complete) MTD-756-0330A

...
16
SPRING WASHER BELL (Not Part of Transmission Complete) MTD-736-0270

...
17
Jam Nut, 1/4-28, LH (Not Part of Transmission Complete) MTD-712-04326

...
18
Shld. Spacer .375" Dia. x .170 (Not Part of Transmission Complete) MTD-738-0440

...
19
Fl-Wash. .390" I.D. x 1.0" (Not Part of Transmission Complete) MTD-736-0344

...
20
Shld. Bolt .375" Dia. x .400" Lg. (Not Part of Transmission Complete) MTD-938-0691

...
21
Fl-Idler Plastic 1.50" Dia. x .48 (Not Part of Transmission Complete) MTD-753-0518

...
22
Needle Brg. .375" x .31" (Not Part of Transmission Complete) MTD-741-0482

...
23
SPRING WASHER BELL (Not Part of Transmission Complete) MTD-736-0270

...
24
Idler Brkt Assy. (Not Part of Transmission Complete) MTD-17052A

...
25
Hex Patch L-Nut 1/4-28 Thd. (Not Part of Transmission Complete) MTD-712-0138

...
26
Extension Spring .33 OD x 1.12 Lg. (Not Part of Transmission Complete) MTD-732-0357A

...
27
Lower Hsg. Half MTD-717-0419A

...
28
Flange Bearing .566 ID MTD-941-0415

...
29
33 Tooth Helical Gear MTD-717-0422

...
30
Flange Bearing .629 Dia. MTD-741-0414

...
31
Oil Seal .625 Dia. MTD-721-0213

...
32
Gear Sprocket Shaft MTD-738-0607

...
33
L-Wash. #10 I.D. MTD-736-0722

...
34
Hex Wash. Hd. Self-Tap Scr. MTD-710-0651

...
35
Hex Washer .26" x .88" (Not Part of Transmission Complete) MTD-736-0410

...
36
Transmission Belt Guard (Not Part of Transmission Complete) MTD-17058A-0637

...
37
Belt Cover MTD-17064

...
38
Hex B-Tap Scr. 1/4 x .38" Lg. (Not Part of Transmission Complete) MTD-710-0352

...
39
Hex AB-Tap Scr. 1/4 x .50" Lg. (Not Part of Transmission Complete) MTD-710-0599

...
40
Hex B-Tap Scr. 1/4 x .62/' Lg. MTD-710-0896

...
41
Hex Nut 1/4-20 Thd. (Not Part of Transmission Complete) MTD-912-0287

...
42
SPRING WASHER BELL (Not Part of Transmission Complete) MTD-736-0270

...
43
L-Wash. 1/4" I.D. (Not Part of Transmission Complete) MTD-936-0329

...
44
S.P. Cable (Not Part of Transmission Complete) MTD-946-0710A

...
45
S.P. Belt Guard (Not Part of Transmission Complete) MTD-747-0549

...
xx
Transmission Comp. MTD-917-0417B

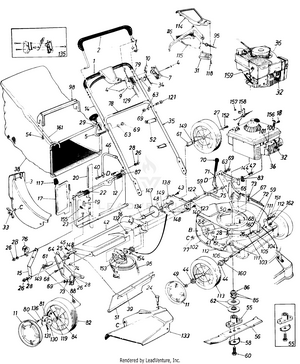

Parts

...
...
1
FOAM GRIP - 9" MTD-720-0294A

...
2
Control Handle Ass'y.-L.H. MTD-731-0609

...
3
Rear Discharge Chute Ass'y. (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-731-1023

...
4
Truss Mach. Scr. #12 x 1.50" Lg. MTD-710-0796

...
5
Rope Guide Bolt MTD-710-0842B

...
7
Control Panel Half MTD-731-0817

...
8
Control Disc Pin MTD-731-0524

...
9
Clutch Panel Half MTD-731-0816

...
10
Throttle Control Lever MTD-931-0972

...
11

...
12
Truss Mach. Scr. 1/4-20 x .62" Lg. (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-710-0946

...
14
Upper Handle MTD-749-0439E-0637

...
15
Panel Support Brkt. (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-16129A-0637

...
16
Rear Catcher Panel Ass'y. (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-16862

...
17
Rear Discharge Door (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-17095

...
18
Hex B-Tap Scr. #10 x .38" (826R, 836R) MTD-910-0429

...
19
Torsion Spring (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-732-0483A

...
20
Pivot Pin (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-747-0514

...
21
Carriage Bolt 1/4-20 x .62" MTD-710-0134

...
22
Truss Mach. Scr. 1/4-20 x.75" Lg. (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-710-0924

...
23
Hex Bolt 1/4-20 x .50" Lg. (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-910-0289

...
24
Shoulder Bolt .312 Dia. x. .18 Lg.-Special MTD-738-0704

...
25
Hex Bolt 1/4-20 x .62" Lg. (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-710-0258

...
26
Hex Nut 1/4-20 Thd. MTD-912-0287

...
27
SPRING WASHER BELL MTD-736-0270

...
28
L-Wash. 1/4" I.D. MTD-936-0329

...
29
Front Grass Catcher Frame (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-747-0705-0637

...
31
Control Cover Half-Lower MTD-753-0833

...
32
Spark Plug Insulator MTD-735-0639

...
33

...
34
Throttle Wire-58" Lg. (826R, 836R, 837R) MTD-946-0674A

...
xx
Throttle Cable (838R) MTD-946-1115

...
35
Lower Handle MTD-749-0907B

...
36
Engine MTD-NA

...
38
21" Rear Discharge Grass Bag (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-964-0082

...
xx
21" Rear Discharge Grass Bag (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-964-0082

...
39
Retaining Strip MTD-14835

...
40
Truss Mach. Scr. 5/16-18 x .75" Lg. (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-710-0323

...
41
Fl-Wash. .344" I.D. x .62" MTD-736-0204

...
42
629/N Chain-Axle Ass'y. MTD-17055B

...
43
Hex B-Tap Scr. 1/4" x .38" Lg. MTD-710-0352

...
44
Fl-Ball Brg. 1/2" I.D. MTD-941-0180

...
45
Hex Screw, 1/4-14 x 0.625" MTD-710-0896

...
46
Catcher Panel Support Arm (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-749-0778

...
47
Hex L-Nut 3/8-24 Thd. MTD-912-0296

...
48
#48 Chain .500" Pitch x 30 Links MTD-713-0353

...
49
Hex L-Nut 1/2-20 Thd. MTD-712-0346

...

...
51
Rear Flap 3.75" x 17.30 Lg. MTD-731-0672A

...
52
Cable Tie MTD-725-0157

...
54
Hex AB-Tap Scr. 1.25" Lg. (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-710-1025

...
55
Blade Adapter Kit (Splined) MTD-753-0485

...
56
21" Blade MTD-942-0621

...
58
Blade Bell-Wash. .44" I.D. MTD-753-0525

...
59
Height Adj. Connecting Arm MTD-16863

...
60
Hex Bolt 7/16-20 x 1.5" Lg. (Grade 5) MTD-710-0757

...
61
Spacer .513" I.D. x .703" O.D. x .69" Lg. MTD-748-0190

...
62
Serrated Pulley Half MTD-756-0502

...
63
Lock Wash. 5/16" I.D. MTD-936-0119

...
64
R.H. Handle Wheel Brkt. Ass'y. MTD-16136A

...
65
L.H. Handle Wheel Brkt. Ass'y. MTD-16137B

...
66
Carriage Bolt 5/16-18 x.62 MTD-710-0260A

...
67
Hex Wash. Hd. B-Tap Scr. 5/1 6-1 8 MTD-710-0603

...
68
Hex Wash. Hd. TT-Tap Scr. 3/8-1 6 MTD-710-0654A

...
69
HEX NUT 5/16-18 MTD-712-3010

...

...
71
Height Adj. Lever MTD-732-0606

...
72
Extension Spring .75" O.D. x 8" Lg. MTD-732-0362

...
73
Bell-Wash. 5/16" I.D. MTD-736-0242

...
74
Spacer .383" I.D. x .503" O.D. MTD-950-0736

...
75
Shld. Spacer .500" Dia. MTD-750-0624

...
76
Rope Guide (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-719-0279

...
77
Bolt Retainer 1/4 x .50" O.D. MTD-726-0233

...
78
Instruction Label MTD-777-5816

...
79
Control Label MTD-777-5812

...
80
Shld. Scr. .342" Dia. x .268 MTD-738-0137

...
81

...
82
Front/Rear Wheel 8" x 2" "S" Wave MTD-734-1826

...
83

...
84
Bearing 1/2" I.D. MTD-741-0486A

...
85
Wave Washer MTD-736-0447

...
86
Serrated Washer 1.0" I.D. MTD-936-0409

...
87
Panel Clip (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-731-0880

...
88
Flat Weld Nut 1/4-20 Thd. MTD-712-0189

...
95
S.P. Cable MTD-946-0710A

...
96

...
98
Bag Handle (Black) (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-731-0801

...
xx
Bag Handle (Grey) (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-731-0802

...
100
Hex Wash. Hd. Self-Tap Scr. (826R, 836R) MTD-710-0651

...
101
Cable Clamp (826R, 836R) MTD-751-0463

...
102
629/N 21" Deck Ass'y. MTD-16859

...
103
Shld. Bolt .5" Dia. x .295 MTD-738-0234

...
104
Bell-Wash. .515" I.D. x 1.0" O.D. MTD-736-0253

...
105
Front Axle Ass'y. MTD-982-7509-0637

...
106
Sleeve .526" I.D. x .690" O.D. x .880" Lg. MTD-711-0313

...
111
LOCK WASHER 3/8 X.56 OD MTD-736-0221

...
112
Shld. Bolt .623" Dia. x .425 MTD-938-0705

...
113
Wheels - Front MTD-753-08093

...
114
Control Cover Half-Lower MTD-753-0833

...
115
Control Cover Half-Lower MTD-753-0833

...
116
Drive Control MTD-731-0620A

...
117
HEIGHT ADJUSTMENT KNOB (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-731-13116-1

...
118
Fl-"C"-Sunk Hd. Tap Scr. #10 x .75" Lg. MTD-710-0841

...
119
Pawl Plate MTD-16855

...
121
Curved Carr. Bolt 5/16-18 x 1.38" Lg. MTD-710-0671

...
122
SHOULDER PIN 3/8-24X1.43 MTD-711-0805

...
123
L-Wash. 3/8" I.D. MTD-736-0169

...
129
Control Cable 58" Lg. (838R) MTD-746-0482

...
xx
Control Cable 46" Lg. (826R, 836R) MTD-746-0480A

...
130
Wheel Ratchet MTD-948-0318

...
131
Cotter Pin 1/8" Dia. x 1.00" Lg. MTD-714-0115

...
132
Hex Jam Nut 3/8-24 Thd. MTD-712-0711

...
133
Side Chute Deflector Ass'y. MTD-731-0884

...
134
Hex Flange Bearing MTD-741-0522

...
135
Kit-Control Housing Comp. MTD-753-0430

...
136
Spring-Nylon MTD-10622B

...
138
Chain Cover MTD-17053A

...
140
Hex Wash. S-Tap Scr. 1/4-20 x.50" Lg. MTD-710-0599

...
144
Fl-Wash. .385" I.D. x .87" MTD-736-0300

...
147
Rear Shaft Ass'y. 21.94" Lg. MTD-738-0719A

...
148
Flge Bearing .506 ID x .590 Lg MTD-741-0324A

...
149
Fl-Wash. .531" I.D. x .930" MTD-736-0160

...
151
Flanged Nyliner Brg. MTD-741-0491

...
152
SCREW 1/4-20 x .620 GR5 MTD-710-0751

...
153
Transmission Comp. (See Breakdown) MTD-917-0417B

...
154
Hex Bearing Cup MTD-16500A-0637

...
155
Hex B-Tap Scr. #10 x .38" MTD-910-0429

...
156
Cable Clamp (826R, 836R) MTD-12894A

...
157
Pop Rivet .156" Dia. (826R, 836R) MTD-728-0171

...
158
Cable Bracket (826R, 836R) MTD-14924

...
159
Hex Nut 3/8-16 Thd. (837R) MTD-712-0798

...
160
Fl-Wash. .51" I.D. x .75" O.D. MTD-736-0108

...
161
Rear Grass Catcher Frame (Rear Discharge Models 836R, 836R 837R & 838R Only) MTD-749-0764A-0637

...
162
JAM LOCK NUT MTD-712-0266A
...
...
...
