product name

Husqvarna 26 LC (1991-01) Line Trimmer

Model: 26 LC (1991-01)

Save
Part Not Listed?Part Not Listed?
product name

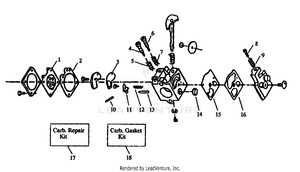

Carburetor

...
...
1
DIAPHRAGM Included in Carb. Kwik Repair Kit, P/N 530035260; Included in Carb. Gasket/Diaphragm Kit, P/N 530035185 HUS-503896701

...
2
GASKET-METER DIAP Included in Carb. Kwik Repair Kit, P/N 530035260; Included in Carb. Gasket/Diaphragm Kit, P/N 530035185 HUS-530035151

...
3
GASKET Included in Carb. Kwik Repair Kit, P/N 530035260; Included in Carb. Gasket/Diaphragm Kit, P/N 530035185 HUS-501781301

...
4

...
5
Hi Speed Needle Spring HUS-530035036

...
6
NEEDLE - IDLE HUS-530035141

...
7
SPRING-NEEDLE FUEL MIX HUS-530035023

...
8
SCREW-IDLE SPEED HUS-530035203

...
9
IDLE SCREW SPRING HUS-530035121

...
10
FULCRUM PIN Included in Carb. Kwik Repair Kit, P/N 530035260 HUS-505520125

...
11
LEVER Included in Carb. Kwik Repair Kit, P/N 530035260 HUS-505520127

...
12
SPRING-METERING LEVER Included in Carb. Kwik Repair Kit, P/N 530035260 HUS-530035188

...
13
VALVE/INLET. Included in Carb. Kwik Repair Kit, P/N 530035260 HUS-503117001

...
14
SCREEN-DUTCH TWILL INLE Included in Carb. Kwik Repair Kit, P/N 530035260 HUS-530035178

...
15
PUMP DIAPHRAGM Included in Carb. Kwik Repair Kit, P/N 530035260; Included in Carb. Gasket/Diaphragm Kit, P/N 530035185 HUS-504130807

...
16
GASKET Included in Carb. Kwik Repair Kit, P/N 530035260; Included in Carb. Gasket/Diaphragm Kit, P/N 530035185 HUS-504130906

...
17
REPAIR KIT (Includes ref. no's. 1, 2, 3, 11, 12, 13,14, 15, 16) HUS-530035260

...
18
KIT-KWIK REPAIR (Includes ref. no's. 1, 2, 3, 15, 16) HUS-530035185

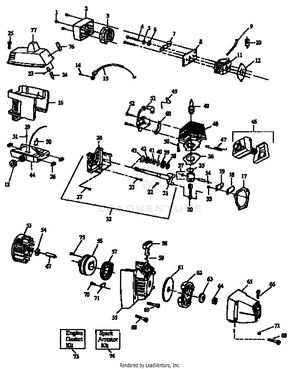

General Assembly

...
...
1
SCREW-10-24 X 13/16 HUS-530015773

...
2
FILTER COVER HUS-530038081

...
3
AIR FILTER HUS-530027530


...
5
CHOKE SPACER HUS-530015852

...

...
7
Choke Shutter HUS-530029114

...
8
Air Filter Plate HUS-530029632

...
9
HOSE. FUEL HUS-530069247

...
10
FUEL PICK-UP ASSY HUS-530095646

...
11
CARBURETOR (WA-199) HUS-530035259

...
12
GASKET-CARB Included in Engine Gasket Kit, P/N 530069325 HUS-530019164

...
13
CAP ASSY W/ RETAINER HUS-530014347

...
14
SCREW 8-16 X 9/16 (PLAS HUS-530015775

...
15
THROTTLE CABLE HUS-530047041

...
16

...
17
GASKET-C'CASE/SHROUD Included in Engine Gasket Kit, P/N 530069325 HUS-530019154

...
18
VALVE-REED HUS-530027593

...
19
REED STOP HUS-530027594

...
20
ASS'Y-CONNECTING ROD (Incl. Bearings) HUS-530010960

...
21
ASSY-CRANKSHAFT HUS-530010934

...
22
KEY-FLYWHEEL HUS-530015126

...
23
SCREW-10-24 X 1" (TAP.) HUS-530015772

...
24
Switch Retainer HUS-530029761

...
25
SCREW-10-14 X 13/16 (PL HUS-530015886

...
26

...
27
SCREW 1/4-20 X 7/8 (TAP HUS-530015771

...
28
Crankcase Ass'y. (Incl. 39, 40, 41, & 42) HUS-530014016

...
29
VALVE-CHECK (DUCKBILL) HUS-530026119

...
30

...
31

...
32
CRANKCASE/CRANKSHAFT, (Incl. #38, 39, 40, 41, 42 & 43) HUS-530071705

...
33
SCREW-6-19X5/16PLAST PA HUS-530015241

...
34
WRIST PIN RET. HUS-530015162

...
xx
RING-PISTON (26.2CC) HUS-530027369

...
xx
RING-PISTON (HOOKED) HUS-530025875

...
36
GASKET CYL W/ ADHESIVE Included in Engine Gasket Kit, P/N 530069325 HUS-530019267

...
xx
Piston Kit (Model GAS) HUS-530069240

...
xx
KIT-PISTON (32CC) HUS-530069277

...
38
SPACER-BEARING HUS-530015788

...
39
Inner Bearing HUS-530032103

...
40

...
41
SEAL-CRANKSHAFT HUS-530019158

...
42
Outer Bearing HUS-530320102

...
43
RING-RETAINING (SHAFT) HUS-530015789

...
44
Fuel Tank Ass'y. (Incl. 29-31) HUS-530014278

...
45
Switch Wire Form HUS-530029759

...
46
GASKET-INSULATOR HUS-530089257

...
47
SPRING-MUFFLER HUS-530036409

...
xx
CYLINDER (26CC) (SERVIC HUS-530012247

...
xx

...
xx
Spark Plug (Model GF26 (RCJ-SY)) HUS-530030075

...
xx
Spark Plug (Model GF32 (CJ-8Y)) HUS-530030073

...
50
SCREW 1/4-20 X 7/8 HUS-530001624

...
51
IGNITION. HUS-530039146

...
xx
SCREW 8-32 X 1-9/32 HUS-530015776

...
xx
SCREW 8-32 X 3/4 HUS-530015816

...
53

...
54

...
55
FAN HSG. ASSY. HUS-530014320

...
56
STARTER PULLEY (Incl. 75) HUS-530069335

...
57
STARTER SPRING HUS-545008010

...
58
STARTER HANDLE GRAY HUS-530150318

...
59

...
60
SPACER-IGNITION MODULE HUS-530027525

...
61
WASHER-CLUTCH HUS-530094189

...
62
KIT-CLUTCH ASS'Y HUS-530069254

...
63
WASHER-BELLEVILLE HUS-530015796


...
65
CLUTCH HSG. HUS-530014324

...
66
SCREW-10-24 X 1-3/8 (UN HUS-530015767

...
67
SPACER-CLUTCH HUS-530027511

...

...
69
SCREW-10-24X1-3/8-TAPTI HUS-530015769

...
70
SCREW-10-16 X 1/2 HI-LO HUS-530015496

...
71

...
72
LOCKNUT-HEX 10-24 HUS-530015768

...
73
GASKET KIT (Includes ref. nos. 11, 17 and 36) HUS-530069302

...
74
Spark Arrestor Kit HUS-952701612

...

...
76
LEVER NLA HUS-530029757

...
77
CYL. COVER HUS-530029770

...
xx
Instruction Decal Not Shown HUS-530029896

...
xx
Carton Not Shown HUS-530061384

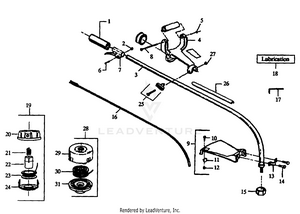

Tube Assembly

...

...
2
LOCKNUT-HEX 10-24 HUS-530015768

...
3
ASSY-DRIVE SHAFT HSG(48 HUS-530094641

...
4
ANTIVIBE HANDLE HUS-530095034

...
5
NUT-12-24 (HEX) HUS-530015785

...
6
SCREW-10-24 X 1" (UNC) HUS-530015774

...
7
THROTTLE HOUSING ASSEMBLY HUS-530014372

...
8
SCREW-12-24 X 4-11/16 P HUS-530015784

...
9
KIT-SHIELD (SERVICE) BLACK (Incl. #10, 11, 12 & 14) HUS-530069249

...

...
11
LIMITER-LINE HUS-530094570

...
12
NUT HEX LOCK 10-24 HUS-530403094

...
13
BRACKET-SHIELD HUS-530093653

...
14
SCREW - SHIELD HUS-530016107

...
15

...
16
SHAFT-FLEX (48") HUS-530094551

...
17
HEX WRENCH 5/32 HUS-530031159


...
19
TRIMMY HIT JR W/CLAMSHELL HUS-695000824

...
20
Hub Ass'y. HUS-530494878

...
21


...
23
Spool w/Line HUS-952708510

...

...
25
HANDLE KIT HUS-530069347

...
26
DECAL-SHAFT WARNING HUS-530029159



...
29
Hub Ass'y. HUS-530094592

...
30
Spool w/Line HUS-952708528

...

...
xx
Operator's Manual HUS-530468067

...
xx
Carton Contents Bag (Model GT26) HUS-530014342

...
xx
Carton Contents Bag (Model GT32) HUS-530014333
...
...
...
