Husqvarna 125 RJ (CAN. only) (2009-09) Brush Cutter

Model: 125 RJ (CAN. only) (2009-09)


product name

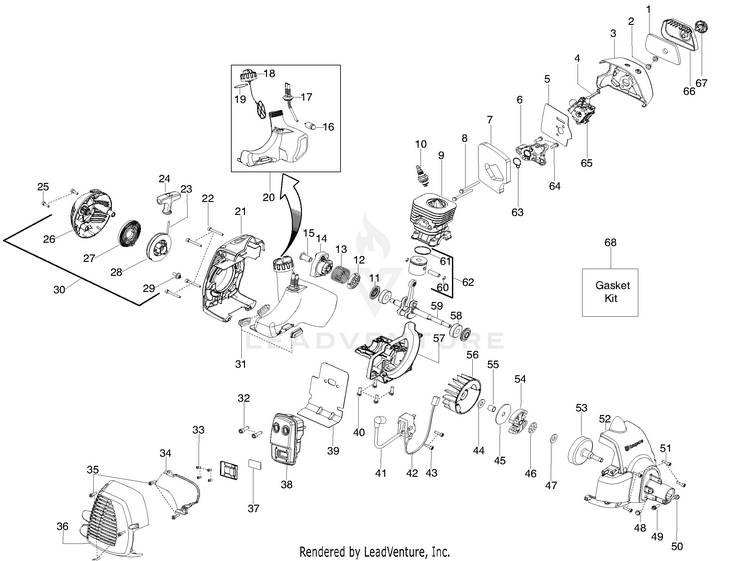

Engine

...
...
1
FILTER AIRBOX HUS-530150253


...
3
AIRBOX HVA 128 HUSKY GRAY HUS-576459001

...
4
CHOKE LEVER HUS-530057844

...
5
KIT GASKET CARB (Incl 7,63) HUS-545050402

...
6
CARB ADAPTOR HUS-530035596

...
7
KIT GASKET 28CC New Part Number For This IPL HUS-545008084

...
8
BOLT CARB ADAPTOR HUS-530016400

...
9
KIT CYL PISTON & CRANKCASE HUS-545003378

...
10
BPMR6A NGK SPARK PLUG HUS-503235112

...
11
KIT SEAL CRANKSHAFT HUS-545050403

...
12
WASHER STARTER HUS-530016475

...
13
SPRING STARTER CUP HUS-545160301

...
14
ASSY STARTER CUP HUS-545102303

...
15
KIT STARTER HUS-545180844

...
16
FUEL PICK-UP ASSY HUS-530095646

...
17
KIT FUEL LINE HUS-545081897

...
18
FUEL CAP ASSY (Incl. 19) HUS-578931503

...
19
KIT GASKET 28CC New Part Number For This IPL HUS-545008084

...
20
FUEL TANK ASSY (Incl. 16,17,18,19) HUS-545105107

...
21
REAR SHROUD ORANGE HUS-576153201

...

...
23

...
24
STARTER HANDLE GRAY HUS-530150318

...
25
SCREW M5-0.8X30MM HUS-530016426

...
26
STARTER HOUSING HUS-545029603

...
27
SPRING STARTER HUS-545008015

...
28
KIT STARTER PULLEY HUS-545029701

...

...
30
ASSY-STARTER HSG. (Incl. 23,24,26,27,28,29) HUS-545106301

...
31
ISOLATOR FUEL TANK HUS-530059780

...
32
BOLT MUFFLER HUS-530058982

...
33
SCREW-10-16 X 1/2 HI-LO HUS-530015496

...
34
SHIELD HEAT HUS-530150440

...
35
SCREW M4 X 1.75 PT 16MM HUS-530016449

...
36
KIT MUFFLER GUARD HVA HUS-576215001

...
37
KIT SPARK ARRESTOR SCREEN (Incl. 33) HUS-545030501

...
38
KIT MUFFLER W/CATALYST HUS-574031502

...
39
KIT GASKET 28CC New Part Number For This IPL HUS-545008084

...
40
SCREW-M5-0.8 X 25MM(TAP) HUS-530015897

...
41
IGNITION MODULE MBU-7 HUS-545046701

...
42
ASSY MODULE LEAD WIRE HUS-530039227

...
43
SCREW M4 X .70 TT 16MM HUS-530016456

...
44
WASHER CLUTCH HUS-530016463

...
45
WASHER-CLUTCH HUS-530094189

...
46
BEARING THRUST HUS-545173401

...
47
WASHER THRUST HUS-530016420

...

...

...
50
LOCKNUT-HEX 10-24 HUS-530015768

...
51
SCREW M4 X .70 TT 16MM HUS-530016456

...
52
FAN HSG ASSY HUS-545017501

...
54
KIT CLUTCH ASSY HUS-525472901

...
55
SPACER FLYWHEEL HUS-530057852

...
56

...
57
CRANKCASE CASTING HUS-545054601

...
58
BEARING RADIAL BALL (6201) HUS-545013401

...
59
KIT CRANKSHAFT ASSY HUS-545030001

...
60
WRIST PIN RET. HUS-530015162

...
61
RING PISTON HUS-575227901

...
62
KIT PISTON 28CC TRIMMER (Incl. 60,61) HUS-545030301

...
63
KIT GASKET 28CC New Part Number For This IPL HUS-545008084

...
64
SCREW-M5-0.8 X 25MM(TAP) HUS-530015897

...
66
COVER-AIR BOX HUS-530057846

...
67
KNOB ASSY AIRBOX COVER HUS-530059796

...
68
KIT GASKET 28CC (Incl. 5,7,11,19,39,63) New Part Number For This IPL HUS-545008084

...
xx
PURGE BULB ZAMA Not Shown HUS-530058709

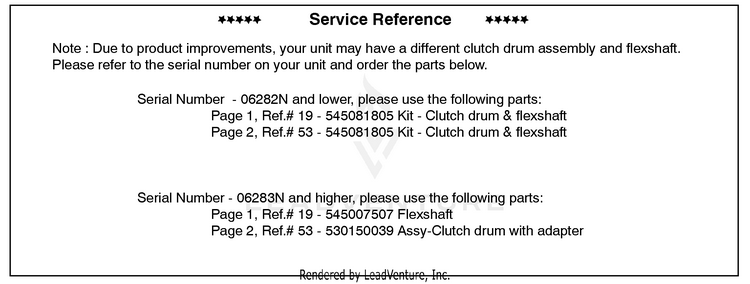

Service Reference (Part A)

...

No Parts Available for this Schematic

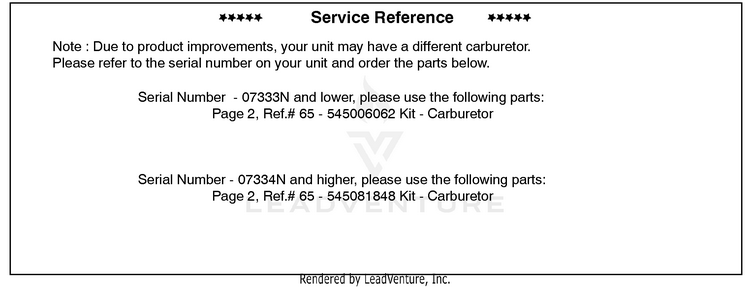

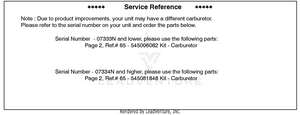

Service Reference (Part B)

...

No Parts Available for this Schematic

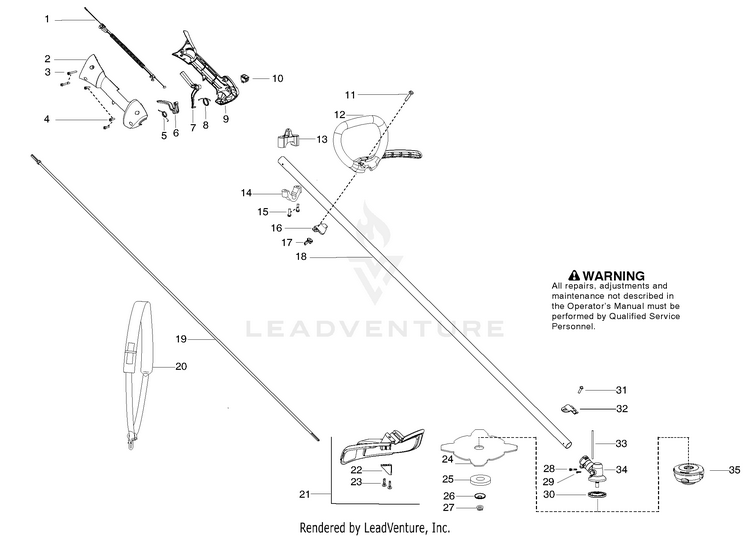

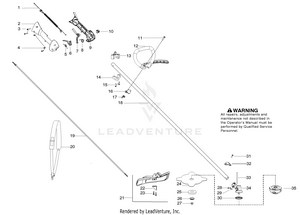

Shaft & Handle

...
...
1
ASSY-CABLE WIRE HARNESS HUS-545125301

...
2
HOUSING-THROTTLE RH HUS-545062001


...
4
SCREW M4 X 1.75 PT 16MM HUS-530016449

...
5
SPRING TRIGGER HUS-530016454

...
6
TRIGGER THROTTLE HUS-545066001

...
7
THROTTLE LOCKOUT HUS-530059804

...
8
SPRING LOCKOUT HUS-545045601

...
9
HSG THROTTLE LH HUS-545067001

...
10
KIT SWITCH HUS-545049301

...
11
BOLT, TYPE 2 HUS-530015820

...
12
ASSY HANDLE JBAR HUS-545139701

...
13
CLAMP HARNESS UPPER HUS-545113301

...
14
CLAMP HARNESS LOWER HUS-545056601

...

...
16
CLAMP ASSIST HANDLE HUS-530059185

...
17
NUT-"D" HANDLE HUS-530091373

...
18
KIT-DRIVESHAFT(INCL. 40.41.44. (Incl. 28,29,32,34) HUS-545180805

...
20
Harness - Diagonal with sign HUS-537216202

...
21
KIT COBI SHIELD (Incl. 22,23,31) HUS-545030901

...
22
Limiter - Line HUS-530052286

...

...
24
HUS 10" GRASSBLADE 255-4T 1" HUS-596278001

...
25
SUPPORTING CUP HUS-503890101

...
26
SUPPORT FLANGE HUS-537285601

...
27
GEARHEAD NUT - BRUSHCUTTER HUS-503856301

...
28
SCREW - CARB. ADAPTOR HUS-530016014

...

...
30
DRIVE DISC HUS-537234901

...
31
SCREW 1/4-20 X 7/8 (TAP HUS-530015771

...
32
BRACKET SHIELD STRAIGHT SHAFT HUS-530057554

...
33
LOCKING PIN HUS-502285901

...
34
ASSY GEARBOX HUS-530096295

...
35
TRIMMER HEAD T25 HUS-537338310

...
xx
MANUAL OPERATORS Not Shown HUS-545154128

...
xx
DECAL SHAFT WARNING US Not Shown HUS-545098601

...
xx
BLADE GUARD TRANSPORT Not Shown HUS-537312901

...
xx
HEX WRENCH 5/32 Not Shown HUS-530031159

...
xx
COMBINATION WRENCH COMBI TOOL Not Shown HUS-531222001
