Husqvarna 124 C (2007-04) Trimmer

Model: 124 C (2007-04)

Save
Part Not Listed?Part Not Listed?
product name

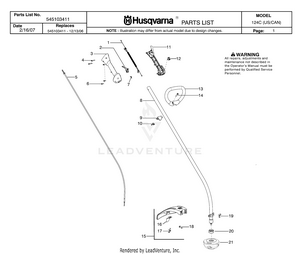

Handle & Shaft Assembly

...
...
2
TRIGGER THROTTLE HUS-545066001

...
3
HOUSING-THROTTLE (RH) RH HUS-545062002


...
6
SCREW M4 X 1.75 PT 16MM HUS-530016449

...
7
SPRING TRIGGER HUS-530016454

...
8
KIT DRIVESHAFT HUS-545031001

...
9
CLAMP ASSIST HANDLE HUS-530059185

...
10
NUT-"D" HANDLE HUS-530091373

...
11
HSG THROTTLE LH LH HUS-545067001

...
12
KIT SWITCH HUS-545049301

...
13
HANDLE ASSIST HUS-530150076

...
14
BOLT, TYPE 2 HUS-530015820

...
15
TRIMMER GUARD 128C Incl. 16,17,18,19 HUS-545031101

...
16

...

...
18
BOLT, TYPE 2 HUS-530015820

...
19
NUT-"D" HANDLE HUS-530091373

...
20

...
21
TRIMMER HEAD T25 HUS-537338311

...
xx
MANUAL OPERATORS Not Shown HUS-545137292

...
xx
DECAL WARNING Not Shown HUS-545059101

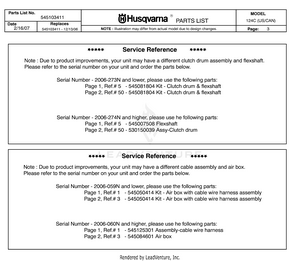

Service Reference

...

No Parts Available for this Schematic

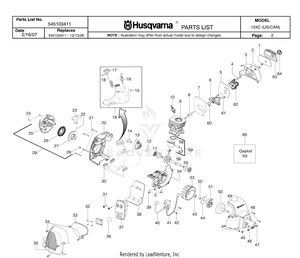

Starter & Engine Assembly

...
...
1
FILTER AIRBOX HUS-530150253


...
4
CHOKE LEVER HUS-530057844

...
5
KIT GASKET CARB Incl 7,60 HUS-545050402

...
6
CARB ADAPTOR HUS-530035596

...
7
KIT GASKET 28CC foam HUS-545008084

...
8
BOLT CARB ADAPTOR HUS-530016400

...
9
KIT CYL PISTON & CRANKCASE HUS-545003378

...
10
Plug-Spark RCJ-6Y New Part Number For This IPL HUS-952030249

...
11
KIT SEAL CRANKSHAFT HUS-545050403

...
12
WASHER FLAT HUS-530015828

...
13
ASSY STARTER CUP HUS-545102303

...
14
COUPLING-STARTER HUS-545099201

...
15
FUEL PICK-UP ASSY HUS-530095646

...
16
KIT FUEL LINE HUS-545081897

...
17
FUEL CAP ASSY Incl. 18 HUS-578931503

...
18
O RING NITRILE HUS-530019293

...
19
ASSY FUEL TANK FL Incl. 15,16,17,18 HUS-545105102

...
20
REAR SHROUD ORANGE HUS-576153201

...

...
22

...
23
STARTER HANDLE GRAY HUS-530150318

...
24
SCREW M5-0.8X30MM HUS-530016426

...
25
STARTER HOUSING HUS-545029603

...
26
SPRING STARTER HUS-545008015

...
27
KIT STARTER PULLEY HUS-545029701

...

...
29
ASSY-STARTER HSG. Incl. 22,23,25,26,27,28 HUS-545106301

...
30
ISOLATOR FUEL TANK HUS-530059780

...
31
BOLT MUFFLER HUS-530058982

...
32
SCREW-10-16 X 1/2 HI-LO HUS-530015496

...
33
SHIELD HEAT HUS-530150440

...
34
SCREW M4 X 1.75 PT 16MM HUS-530016449

...
35
KIT MUFFLER GUARD HVA HUS-576215001

...
36
KIT SPARK ARRESTOR SCREEN Incl. 32 HUS-545030501

...
37
KIT MUFFLER W/CATALYST HUS-574031502

...
38
GASKET PAPER METAL HUS-530057848

...
39
SCREW-M5-0.8 X 25MM(TAP) HUS-530015897

...
40
IGNITION MODULE MBU-7 HUS-545046701

...
41
ASSY MODULE LEAD WIRE HUS-530039227

...
42
SCREW M4 X .70 TT 16MM HUS-530016456

...
43

...
44
WASHER-CLUTCH HUS-530094189

...

...

...
47
LOCKNUT-HEX 10-24 New Part Number For This IPL HUS-530015768

...
48
SCREW M4 X .70 TT 16MM HUS-530016456

...
49
FAN HSG ASSY HUS-545017501

...
51
KIT CLUTCH ASSY HUS-525472901

...
52
SPACER FLYWHEEL HUS-530057852

...
53

...
54
CRANKCASE CASTING HUS-545054601

...
55
BEARING RADIAL BALL (6201) HUS-545013401

...
56
KIT CRANKSHAFT ASSY HUS-545030001

...
57
WRIST PIN RET. HUS-530015162

...
58
RING PISTON HUS-575227901

...
59
KIT PISTON 28CC TRIMMER Incl. 57,58 HUS-545030301

...
60
KIT GASKET 28CC adaptor seal HUS-545008084

...
61
SCREW-M5-0.8 X 25MM(TAP) HUS-530015897

...
62
CARBURETOR Incl. 4,5 HUS-545006060

...
63
COVER-AIR BOX HUS-530057846

...
64
KNOB ASSY AIRBOX COVER HUS-530059796

...
65
KIT GASKET 28CC Incl. 5,7,11,18,38,60 HUS-545008084

...
xx
PURGE BULB ZAMA Not Shown HUS-530058709
...
...
...
