Gardengroom Mdl 310 Tiller

Model: Gardengroom Mdl 310

Save
Part Not Listed?Part Not Listed?
product name

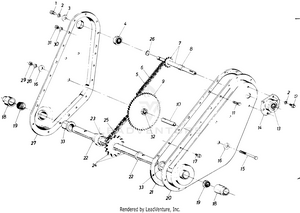

Chain Case

...
...
1
BOLT 1/4-28 X .625 GR8 MTD-710-0513A

...
2
L-Wash. 1/4" I.D. MTD-936-0329

...
3
Fl-Wash. .25" I.D. x .93" O.D. x .125" Thk. MTD-736-0176

...
4
Bearing .62" I.D. x 1.38" O.D. x .437" Thk. MTD-941-0155

...
5
#35 Chain 3/8" Pitch x 52 0 Links-Endless MTD-913-0327

...
6
Master Link (Service Only) MTD-913-0139

...
7
1 nput Shaft Assembly MTD-04956

...
8

...
9
Sprocket Assembly (IncIudes Ref. No. 32) MTD-713-0331

...
10
Sprocket Hub Tubing 3/8" I.D. x 5/8" O.D. x 1.9" Lg. MTD-750-0275

...
11
Hex Scr. 5/16-18 x .625" Lg. MTD-710-0118

...
12
Hex Wash. Hd. Self-Tap Scr. 1/4-20 x .50" Lg. MTD-710-0599

...
13
Bearing .62" I.D. x 1.38" O.D. x .437" Thk. MTD-941-0155

...
14
Bearing Housing MTD-05034A

...
15
Hex Scr. 3/8-24 x 2.75" Lg. MTD-710-0629

...
16
Fl-Wash. 3/8" I.D. x 1.25" O.D. x .100 Thk. MTD-736-0258

...
17
Hex Wash. Hd. Self-Tap Scr. 1/4-20 x .50" Lg. MTD-710-0599

...
18
Dust Cap MTD-931-0487

...

...
20
Tiller Housing-L.H. MTD-14985

...
21

...
22
Thrust Wash. 1.00" I.D. x .030" Thk. MTD-736-0163

...
23
Step Spacer MTD-950-0570

...
24
Tine Shaft Assembly MTD-784-0089

...
25
#50 Chain 5/8" Pitch x 46 0 Links-Endless MTD-913-0328

...
26
Snap Ring MTD-916-0131

...
27
Tiller Housing-R.H. MTD-14984

...
28
L-Wash. 3/8" I.D.* MTD-736-0169

...
29
Hex Nut 3/8-24 Thd. MTD-712-0711

...
30
Lock Wash. 5/16" I.D. MTD-936-0119

...
31
HEX NUT 5/16-18 MTD-712-3010

...
32
Bearing (For Service Only-Must be Press Fit) MTD-741-0304

...
33

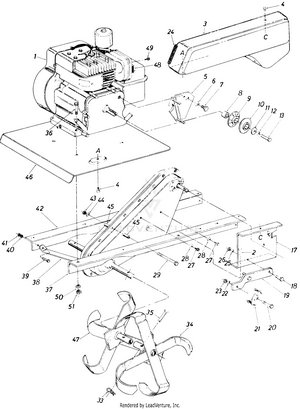

Parts

...
...
1
Engine MTD-NA

...
2
Hex Wash. Hd. Self-Tap Scr. 5/16-24 x .50" Lg. MTD-710-0600

...
3
Belt Cover MTD-04958

...
4
Hex Wash. Hd. Self-Tap Scr. 1/4-20 x .50" Lg. MTD-710-0599

...
5
Belt Keeper Brkt. Ass'y. MTD-04935

...
6
Internal L-Wash. 1/2" I.D. MTD-736-0114

...
7
HEX SCREW 1/2/20 x .75 SPEC (Special) MTD-710-0121

...
8

...
9
Pulley Half MTD-748-0282

...
10
Pulley Half MTD-748-0282

...
11
Fl-Wash 3/8 I.D. x 1.25" O D. x .100 MTD-736-0258

...
12
L-Wash. 3/8" I.D.* MTD-736-0169

...
13
Hex Bolt 3/8-24 x 1" Lg. MTD-710-1039

...
17
Idler Mounting Brkt. MTD-04934

...
18
Shoulder Screw, .625 Dia. x .21 MTD-738-0322A

...
19
Idler Bracket Ass'y. MTD-784-0027

...
20
Hex Scr. 3/8-16 x 1.50" Lg. MTD-710-0344

...
21
Idler Pulley MTD-756-0137

...
22
L-Wash. 3/8" I.D.* MTD-736-0169

...
23
Jam Nut, 3/8-16 MTD-912-3008

...
24
Trim Strip-3" MTD-731-0511

...
25
L-Wash. 3/8" I.D.* MTD-736-0169

...
26
Jam Nut, 3/8-16 MTD-912-3008

...
27
Hex Wash. Hd. Self-Tap Scr. 1/4-20 x .50" Lg. MTD-710-0599

...
28
SPRING WASHER BELL MTD-736-0270

...
29
Hex Scr. 5/16-18 x 2.75" Lg. MTD-710-0176

...
33
Inter. Cotter Pin MTD-714-0149B

...
34
Inner Tine Ass'y. Comp.-R.H. MTD-784-0092

...
xx
Outer Tine Ass'y. Comp.-R.H. MTD-784-0094

...
xx
Inner Tine Ass'y. Comp.-L.H. MTD-784-0091

...
xx
Outer Tine Ass'y. Comp.-L.H. MTD-784-0093

...
35
Clevis Pin .375" Dia. x 1.88" MTD-711-0679A

...
36
SCREW 5/16-18 x 1.5 LG MTD-710-0805A

...
37
Frame Rail-L.H. MTD-04949

...
38
Front Brace Brkt. MTD-04933

...
39
Hex Scr. 5/16-18 x .75" Lg. MTD-710-0118

...
40
Lock Wash. 5/16" I.D. MTD-936-0119

...
41
Hex Cent. L.-Nut 5/16-18 Thd. MTD-912-0158

...
42
Frame Rail-R.H. MTD-04948

...
43
Hex Cent. L.-Nut 5/16-18 Thd. MTD-912-0158

...
44
Lock Wash. 5/16" I.D. MTD-936-0119

...
45

...
46
Tine Shield MTD-784-0001

...
47
See Tine Chart Below MTD-NA

...
xx
Inner Tine Ass'y. Comp.--R.H. MTD-784-0092

...
xx
Outer Tine Ass'y. Comp.--R.H. MTD-784-0094

...
xx
Inner Tine Ass'y. Comp.--L.H. MTD-784-0091

...
xx
Outer Tine Ass'y. Comp.--L.H. MTD-784-0093

...
48
Deflector-Muffler MTD-BS-796956

...
49
Hex Self-Tap Scr. #8-32 x.38" Lg. MTD-710-0783

...
50
Lock Wash. 5/16" I.D. MTD-936-0119

...
51
HEX NUT 5/16-18 MTD-712-3010

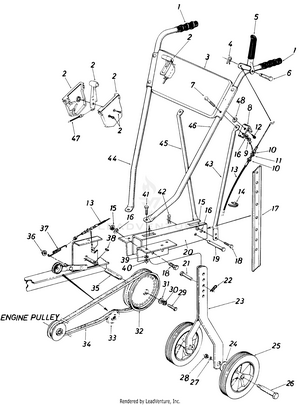

Parts

...

...
2
Throttle Control Box Ass'y. MTD-831-0796A

...
3
Handle Panel MTD-784-0036

...
4
Int. Cotter Pin MTD-714-0104

...
5
Clutch Grip Ass'y. MTD-784-0008

...
6
Clevis Pin MTD-711-0415

...
7
Carriage Bolt 5/16-18 x 1.75" Lg.* MTD-710-0458

...
8
Cable Support Brkt. MTD-15093

...
9
HEX NUT 5/16-18 MTD-712-3010

...
10
Hex Jam Nut 5/16-24 Thd. MTD-712-0256

...
11
Lock Wash. 5/16" I.D. MTD-936-0119

...
12
Hex Wash. Hd. Self-Tap Scr. 1/4-20 x .50" Lg. MTD-710-0599

...
13
Clutch Control Cable MTD-946-0508

...
14
Cable Tie MTD-725-0157

...
15
HEX NUT 5/16-18 MTD-712-3010

...
16
Lock Wash. 5/16" I.D. MTD-936-0119

...
17
Depth Bar MTD-04668

...
18
Hex Bolt 5/16-18 x .75" Lg.* MTD-710-0118

...
19
Clevis Pin 1/2" Dia. x 2.50" Lg. MTD-711-0761

...
20
Tailpiece Ass'y. MTD-784-0005

...
21
Clevis Pin 3/8" Dia. x 2.50" Lg. MTD-911-0755

...
22
Inter. Cotter Pin MTD-714-0149B

...
23
Wheel Bracket Ass'y. MTD-06813

...
24
Belleville Wash. 1/2" I.D. MTD-736-0253

...
25
Wheel Ass'y. 9 x 1.75 MTD-753-04874

...
26
Shoulder Bolt MTD-738-0318

...
27
L-Wash. 1/2" I.D. MTD-736-0921

...
28
Hex Ins. L-Nut 1/2-20 Thd. MTD-712-0200A

...
29
Hex Bolt 1/4-28 x .75" Lg. MTD-710-0412

...
30
L-Wash. 1/4" I.D. MTD-936-0329

...
31
Fl-Wash. .25" I.D. x .930" O.D. MTD-736-0176

...
32
Pulley 6.00" O.D. MTD-756-0389A

...
33
Idler Pulley MTD-756-0137

...
34
V-Belt 1/2" X 39.0" Lg. MTD-954-0190

...
35

...
36
PUSH NUT MTD-726-0106

...
37
Extension Spring MTD-732-0387

...
38
#61 Hi-Pro Key 3/16 x 5/8 0 Dia. MTD-914-0388

...
39
Lock Wash. 5/16" I.D. MTD-936-0119

...
40
HEX NUT 5/16-18 MTD-712-3010

...
41
Hex Bolt 5/16-18 x .75" Lg. MTD-710-0118

...
42
Inter. Cotter Pin MTD-714-0149B

...
43
Handle Support Bracket-L.H . MTD-749-0633

...
44
Handle Bar-R.H. MTD-749-0626

...
45
Handle Support Bracket R. H . MTD-749-0632

...
46
Handle Bar-L.H. MTD-749-0627

...
47
Throttle Control Wire MTD-946-0503

...
48
Fl-Wash. .281" I.D. x .50" O.D. MTD-736-0142
...
...
...
