product name

GE PT7050BL7TS Electric Range

Model: PT7050BL7TS

Save
Part Not Listed?Part Not Listed?
product name

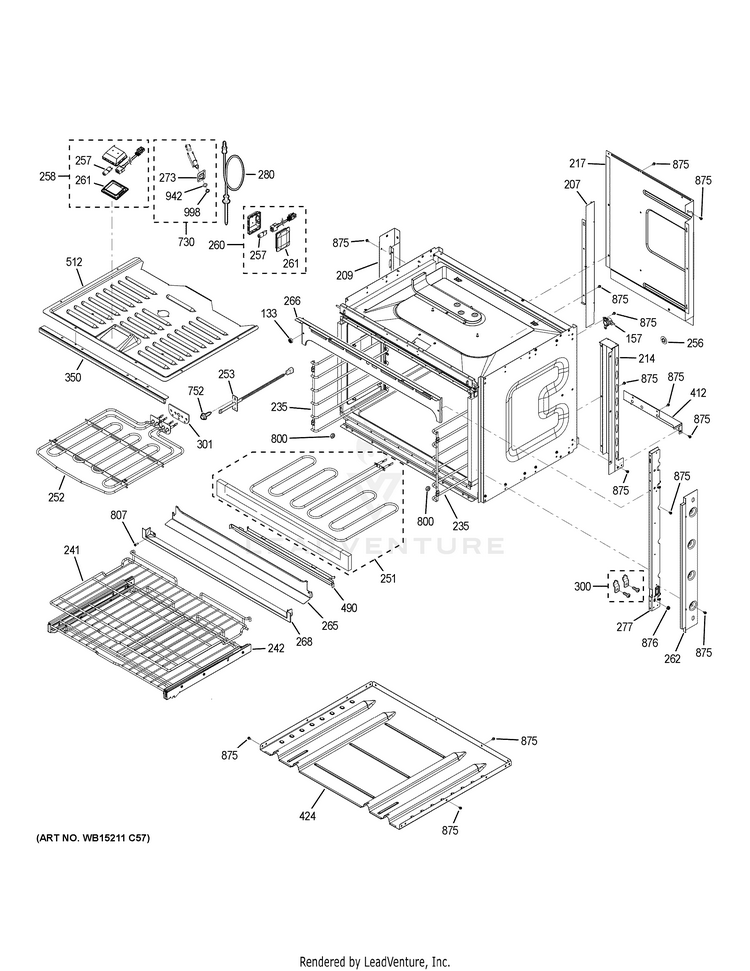

BODY PARTS

...
...
133
BUMPER DOOR GEH-WB03T10341

...
157
SWITCH HIGH LIMIT GEH-WB24T10164

...
207
DIVIDER AIR CENTER GEH-WB34T10134

...
209
CHANNEL REAR LT GEH-WB34X21910

...
214
CHANNEL REAR GEH-WB55X10971

...
217
COVER - UPPER REAR DUCT GEH-WB34T10136

...
235
GUIDE OVN RACK LT GEH-WB48X21766

...
235
GUIDE OVN RACK RT GEH-WB48X21765

...
241
RACK FLAT GEH-WB48X23857

...
242
RACK OVN SLIDE ASM GEH-WB48X21764

...
251
HIDDEN BAKE ELEMENT KIT GEH-WB44X21667

...
252
ELEMENT BROIL ASM GEH-WB44X23640

...
253
SENSOR ASM GEH-WB21X10165

...
256
RETAINER BOLT GEH-WB01T10107

...
257
LAMP HALOGEN BULB G9 GEH-WB25T10102

...
258
LAMP HALOGEN ASM, TOP GEH-WB25X23730

...
260
LAMP HALOGEN ASM, SIDE GEH-WB25X23731

...
261
LENS OVEN LIGHT GEH-WB34T10145

...
262
TRIM VERT SIDE (BK) GEH-WB07T10732

...
265
TRIM VENT LWR GEH-WB07X21187

...
266
TRIM VENT UPR (BK) GEH-WB07T10797

...
268
TRIM BOTTOM CABINET GEH-WB07T10761

...
273
PR0BE COVER GEH-WB34K5140

...
277
BRACE VERTICAL LEFT BLK GEH-WB07T10755

...
277
BRACE VERTICAL RIGHT BLK GEH-WB07T10754

...
280
PROBE THERMISTOR GEH-WB20T10025

...
300
HINGE BRACKET ASM KIT GEH-WB49X21652

...
301
GASKET BROIL ELEMENT GEH-WB35X21972

...
350
TRIM BROIL ELEMENT (BK) GEH-WB07T10787

...
412
COVER LOWER RT AIR DUCT GEH-WB34T10151

...
424
COVER BOTTOM AIR DUCT GEH-WB34T10158

...
490
COVER HIDDEN BAKE GEH-WB55T10197

...
512
PLATE - TOP OVEN GEH-WB37T10024

...
730
MEAT PROBE AND HARNESS GEH-WB18X23585

...
752

...
800
RACK GUIDE NUT GEH-WB01X21270

...
807
SCREW-NICKLE GEH-WB01X1174

...
875
SCREW 8-18 AB HXW 3/8 GEH-WH02X0930

...
876

...
942

...
998
NUT MEAT PROBE GEH-WB01X5572

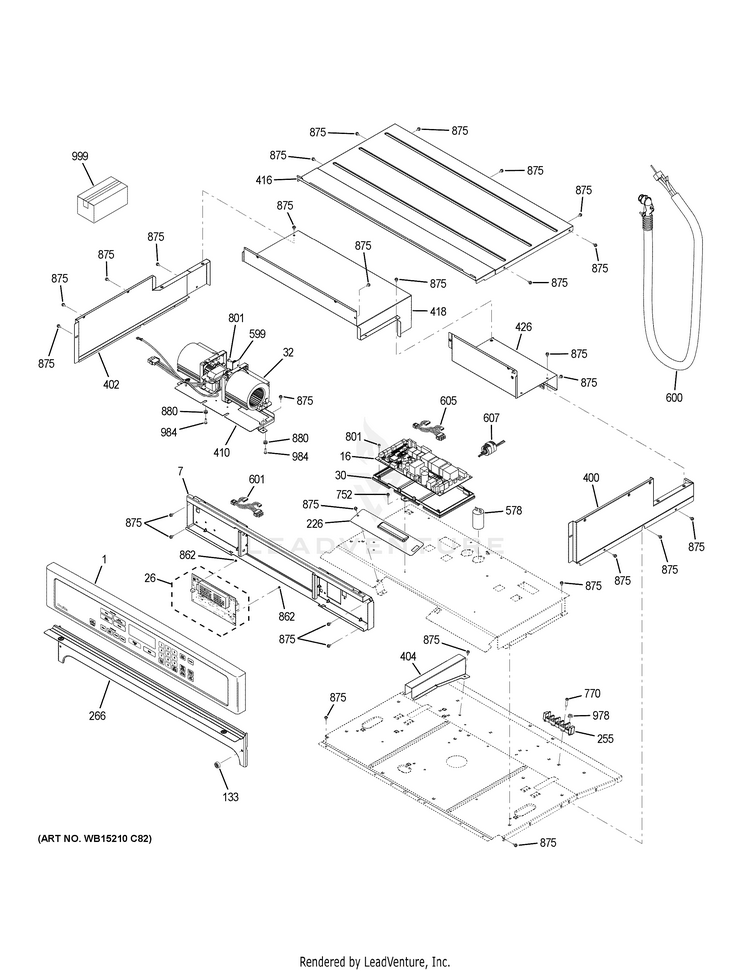

CONTROL PANEL

...
...
1
LABEL WIRE DIAGRAM GEH-229C6152P002

...
1
CONTROL PANEL ASM TS GEH-WB56X30791

...
7
MOUNTING PANEL - CONTROL GEH-WB07T10740

...
16
BOARD MACHINE CONTROL GEH-WB27X25554

...
26
BOARD AND OVERLAY ASM GEH-WB27X23832

...
30
FRAME BOARD - PLASTIC GEH-WB02X20274

...
32
COOLING FAN GEH-WB26X24020

...
133
BUMPER DOOR GEH-WB03T10341

...
226
COVER LATCH ACCESS GEH-WB34T10161

...
255
BLOCK TERMINAL GEH-WB17T10024

...
266
TRIM VENT UPR (BK) GEH-WB07T10797

...
400
COVER TOP RIGHT EDGE GEH-WB34T10164

...
402
COVER TOP LEFT EDGE GEH-WB44T10126

...
404
CHANNEL UPPER AIR VENT GEH-WB34T10150

...
410
BRACKET UPPER FAN MOUNT GEH-WB37T10026

...
416
COVER HOUSING FRT GEH-WB34X28390

...
418
COVER TOP REAR GEH-WB34T10157

...
426
COVER WIRE REAR GEH-WB35T10273

...
578
CAPACITOR MOTOR GEH-WB27T10662

...
599
BOARD FAN SENSOR GEH-WB27T11463

...
600
CONDUIT WIRE ASM GEH-WB18X30600

...
600
OPTIONAL 6 FT CONDUIT GEH-WB18T10578

...
601
HARNESS WIRE LATCH COM GEH-WB18X24057

...
605
HARNESS WIRE MAIN GEH-WB18X23721

...
607
HARNESS WIRE FRONT PANEL GEH-WB18T10563

...
752

...
770

...
801
6-19 X 1/4 TORX PAN HEAD GEH-WD02X10129

...
862

...
875
SCREW 8-18 AB HXW 3/8 GEH-WH02X0930

...
880

...
978

...
984
SCREW 7-19 1/4HEX 1/2IN GEH-WB01T10130

...
999
PM INSTALL INSTRUCTIONS GEH-31-11109

...
999
INSTRUCTION INSTALL GEH-31-10882

...
999
LUBRICANT CLEANER GEH-WB02T10303

...
999
MANUAL U&C TIP SHEET GEH-49-80597

...
999
PM OWNERS MANUAL GEH-49-80754

...
999
PM MINI MANUAL GEH-31-17107

...
999
PM INSTALL INSTRUCTIONS GEH-31-10957

CONVECTION FAN

...
...
43
BLADE FAN CONVECTION GEH-WB02T10598

...
223
INSULATION CONVECT FAN GEH-WB35T10259

...
298
ELEMENT CONVX GEH-WB44X21671

...
511
MOTOR CONVX GEH-WB26X23476

...
514
COVER CONVECTION FAN GEH-WB37T10023

...
515
GASKET CONV FAN GEH-WB04T10071

...
516
DUCT CONVECTION FAN GEH-WB37T10022

...
951
SCREW 8-18 T20 3/8 IN GEH-WB01T10134

...
977

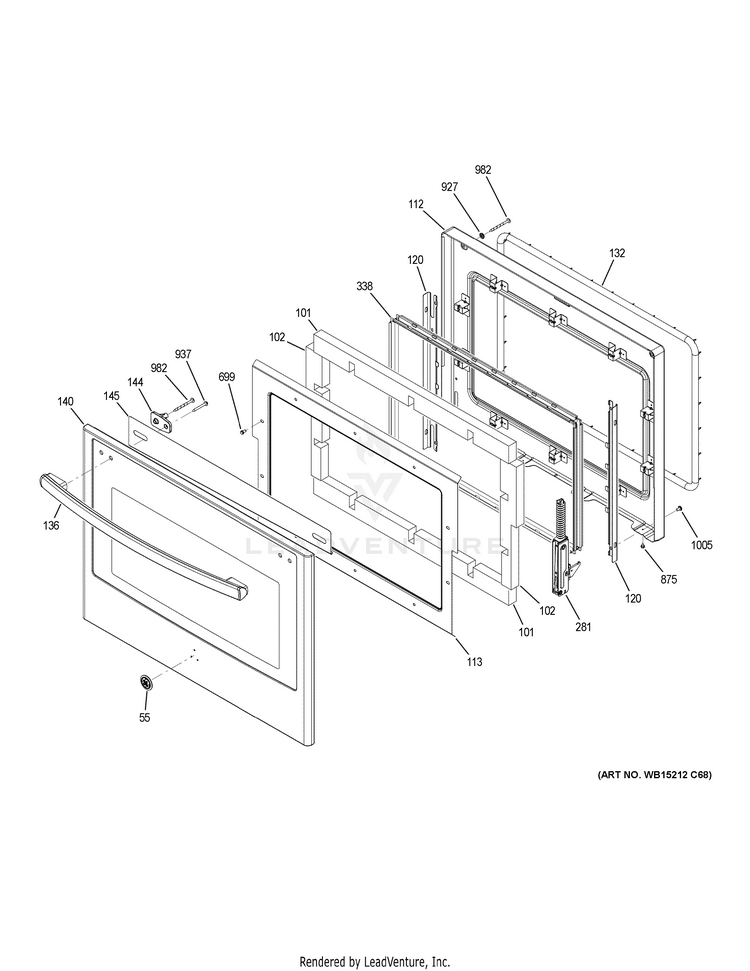

DOOR

...
...
55
BADGE ASM GEH-WB02X29637

...
101
INSULATION DR TOP GEH-WB35X21737

...
102
INSULATION DR SIDE GEH-WB35X21672

...
112
LINER OVEN DOOR ASM GEH-WB55T10199

...
113
RETAINER INSLN OVN DR GEH-WB34T10131

...
120
LINER SUPPORT GEH-WB34X28482

...
132
GASKET OVEN DOOR GEH-WB35X26196

...
136
HANDLE AND END CAP ASM GEH-WB15X29882

...
140
OUTER DOOR GLASS AND TRIM ASM TS GEH-WB56X30790

...
144
SUPPORT HANDLE GEH-WB02T10603

...
145
DEFLECTOR OVEN DOOR GEH-WB34T10142

...
281
HINGE DOOR RH GEH-WB10X27494

...
281
HINGE DOOR LH GEH-WB10X27493

...
338
WINDOW PACK ASM GEH-WB56X27480

...
699
SCREW ST10-16 X 7/16" GEH-WB01K5150

...
875
SCREW 8-18 AB HXW 3/8 GEH-WH02X0930

...
927
CONTOURED WASHER GEH-WB01X0119

...
937
SCREW 10-32 HEX 1 3/4 IN GEH-WB01T10132

...
982
SCREW 10-32 T20 2 1/2 IN GEH-WB01T10131

...
1005
SCREW 10-32 TR T GEH-WB01T10008

DOOR LOCK

...
...
150
LATCH ASM GEH-WB10X28391

...
875
SCREW 8-18 AB HXW 3/8 GEH-WH02X0930
...
...
...
