product name

GE JK5000DF6BB Electric Range

Model: JK5000DF6BB

Save
Part Not Listed?Part Not Listed?
product name

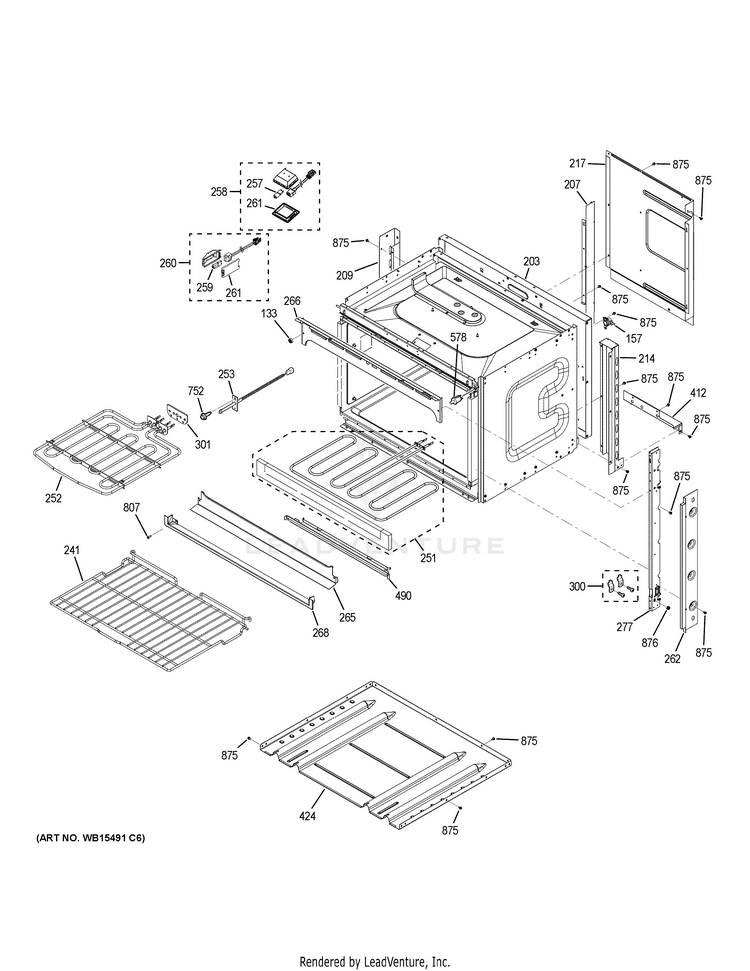

BODY PARTS

...
...
133
BUMPER DOOR GEH-WB03T10341

...
157
SWITCH HIGH LIMIT GEH-WB24T10164

...
203
RETAINER INSULATION BACK GEH-WB63T10170

...
207
DIVIDER AIR CENTER GEH-WB34T10134

...
209
CHANNEL REAR LT GEH-WB34X21910

...
214
CHANNEL REAR GEH-WB55X10971

...
217
COVER - UPPER REAR DUCT GEH-WB34T10135

...
241
OVEN RACK GEH-WB48X32180

...
251
HIDDEN BAKE ELEMENT KIT GEH-WB44X21668

...
252
ELEMENT BROIL ASM GEH-WB44T10124

...
253
SENSOR ASM GEH-WB21X10165

...
257
LAMP HALOGEN BULB G9 GEH-WB25T10102

...
258
HALOGEN LAMP ASM GEH-WB25X31221

...
259
LAMP HALOGEN BULB G9 GEH-WB25T10101

...
260
HALOGEN LAMP ASM GEH-WB25X31222

...
261
OVEN LIGHT LENS GEH-WB34X31317

...
262
TRIM VERT SIDE (BK) GEH-WB07X11402

...
265
TRIM VENT LOWER BLACK GEH-WB07T10807

...
266
TRIM VENT UPPER GEH-WB07T10806

...
268
TRIM BOTTOM CABINET GEH-WB07T10778

...
277
BRACE VERTICAL LEFT BLK GEH-WB07T10751

...
277
BRACE VERTICAL RIGHT BLK GEH-WB07T10750

...
300
HINGE BRACKET ASM KIT GEH-WB49X21652

...
301
GASKET BROIL ELEMENT GEH-WB35X21972

...
412
COVER LOWER RT AIR DUCT GEH-WB34T10151

...
424
COVER BOTTOM AIR DUCT GEH-WB34T10155

...
490
COVER HIDDEN BAKE GEH-WB55T10195

...
578
SWITCH SPDT HIGH AMP GEH-WB24T10147

...
752

...
807
TRIM SCREW-BLK GEH-WB01K5173

...
875
SCREW 8-18 AB HXW 3/8 GEH-WH02X0930

...
876

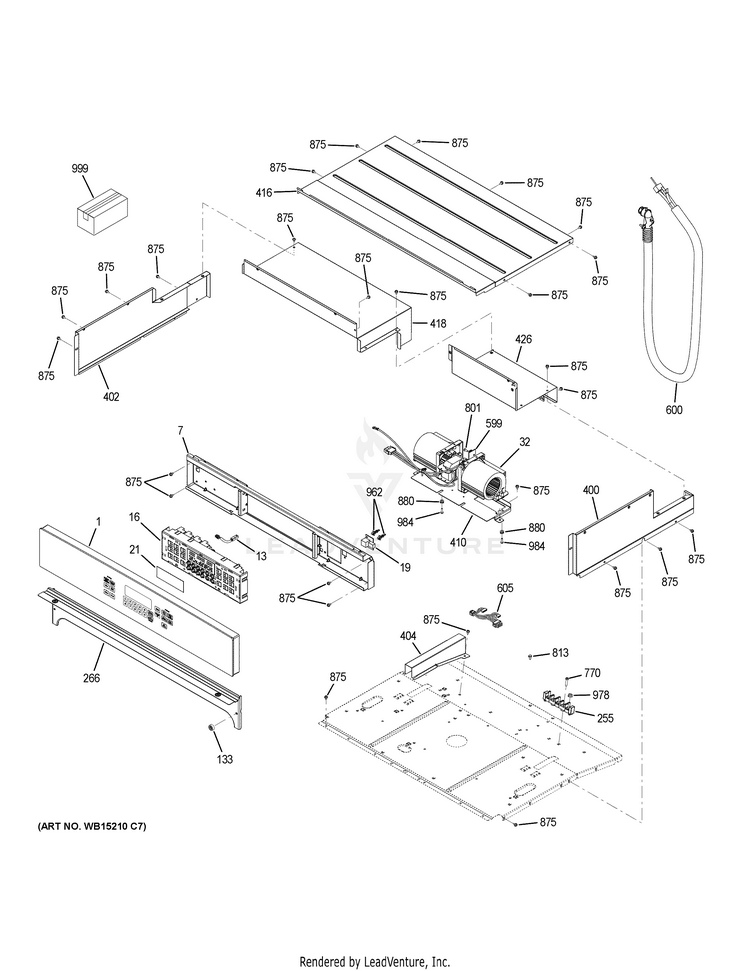

CONTROL PANEL

...
...
1
LABEL WIRE DIAGRAM GEH-229C6291P003

...
1
CONTROL PANEL AND BOARD GEH-WB07T10730

...
7
MOUNTING PANEL--CONTROL GEH-WB07T10729

...
13

...
16
OVEN CONTROL T012 WHITE LED GEH-WB27X29605

...
19
BOARD RJ45 CONNECTOR GEH-WB27X21461

...
21
FILTER CLOCK DISPLAY GEH-WB27T11116

...
32
FAN BLOWER GEH-WB26X31060

...
133
BUMPER DOOR GEH-WB03T10341

...
255
BLOCK TERMINAL GEH-WB17T10024

...
266
TRIM VENT UPPER GEH-WB07T10806

...
400
COVER TOP RIGHT EDGE GEH-WB34T10164

...
402
COVER TOP LEFT EDGE GEH-WB44T10126

...
404
CHANNEL UPPER AIR VENT GEH-WB34T10150

...
410
BRACKET UPPER FAN MOUNT GEH-WB37T10026

...
416
COVER TOP FRONT GEH-WB34T10153

...
418
COVER TOP REAR GEH-WB34T10154

...
426
COVER WIRE REAR GEH-WB35T10271

...
599
BOARD FAN SENSOR GEH-WB27T11463

...
600
CONDUIT WIRE ASM GEH-WB18X30600

...
600
OPTIONAL 6 FT CONDUIT GEH-WB18T10581

...
605
HARNESS WIRE MAIN GEH-WB18X24030

...
770

...
801
6-19 X 1/4 TORX PAN HEAD GEH-WD02X10129

...
813
SCREW GROUND GEH-WB01X1261

...
875
SCREW 8-18 AB HXW 3/8 GEH-WH02X0930

...
880

...
962
STANDOFF PCB GEH-WB02T10093

...
978

...
984
SCREW 7-19 1/4HEX 1/2IN GEH-WB01T10130

...
999
PM INSTALL INSTRUCTIONS GEH-31-10957

...
999
INSTRUCTION INSTALL GEH-31-10882

...
999
PM OWNERS MANUAL GEH-49-80722

...
999
PM MANUAL MINI & WD ASM GEH-31-17158

...
999
MANUAL U&C TIP SHEET GEH-49-80597

CONVECTION FAN

...
...
43
BLADE FAN CONVECTION GEH-WB02T10598

...
223
INSULATION CONVECT FAN GEH-WB35T10259

...
298
ELEMENT CONVX GEH-WB44X21671

...
511
MOTOR CONVX GEH-WB26X23813

...
514
COVER CONVECTION FAN GEH-WB37T10019

...
515
GASKET CONV FAN GEH-WB04T10071

...
516
DUCT CONVECTION OVEN GEH-WB37T10020

...
951
SCREW 8-18 T20 3/8 IN GEH-WB01T10134

...
977

DOOR

...
...
101
INSULATION DR TOP GEH-WB35X21674

...
102
INSULATION DR SIDE GEH-WB35X21672

...
112
LINER OVEN DOOR ASM GEH-WB55T10198

...
113
RETAINER INSLN OVEN DOOR GEH-WB34T10152

...
120
LINER SUPPORT GEH-WB34X28482

...
132
GASKET OVEN DOOR GEH-WB35X26197

...
136
HANDLE BLACK GEH-WB15T10209

...
140
DOOR GLASS AND TRIM ASM GEH-WB56X27522

...
144
SUPPORT HANDLE GEH-WB02T10603

...
145
DEFLECTOR OVEN DOOR 27 GEH-WB34T10143

...
281
HINGE DOOR LH GEH-WB10X27500

...
281
HINGE DOOR RH GEH-WB10X27501

...
338
WINDOW PACK ASM GEH-WB56X27502

...
699
SCREW ST10-16 X 7/16" GEH-WB01K5150

...
875
SCREW 8-18 AB HXW 3/8 GEH-WH02X0930

...
927
CONTOURED WASHER GEH-WB01X0119

...
936
SCREW 10-16 2 1/2 IN T20 GEH-WB01T10129

...
937
SCREW HANDLE SUPPORT GEH-WB01T10135

...
1005
SCREW 10-32 TR T GEH-WB01T10008

DOOR LOCK

...
...
150
LATCH ASM GEH-WB10X23814

...
875
SCREW 8-18 AB HXW 3/8 GEH-WH02X0930
...
...
...
