GE GHDN520GD0WS Gas Dryer

Model: GHDN520GD0WS

Save
Part Not Listed?Part Not Listed?
product name

BACKSPLASH, BLOWER & MOTOR ASSEMBLY

...
...
1
PM USE & CARE GEH-49-90405-1

...
1
INSTALLATION INSTRUCTION GEH-31-16225

...
1
WIRING DIAGRAM GEH-31-16271

...
3
END CAP LH WH GEH-WE19M1474

...
4
END CAP RH WH GEH-WE19M1473

...
13
BACKSPLASH ASM GEH-WE19M1726

...
19

...
23
BOARD ASM MOUNTED GEH-WE4M537

...
36
HARNESS GEH-WE5M67

...
72
PANEL BACK GEH-WE19M1725

...
75

...
149
SCREW 8-18 HI/LO 5/8 GEH-WR01X10196

...
201
BLOWER WHEEL W/INSERT GEH-WE16M17

...
203
STRAP MOTOR GEH-WE13X0200

...
204
MOTOR BRACKET GEH-WE01X0921

...
205
MOTOR SUPPORT GEH-WE13M39

...
213
BELT DRIVE GEH-WE12M29

...
215
IDLER ARM SPRING GEH-WE3M25

...
216
PULLEY IDLER GEH-WE12M8

...
218
BLOWER HOUSING ASM GEH-WE14M200

...
228
EXAUST PIPE GEH-WE14M90

...
230
T-STAT , OUTLET BKUP ORG GEH-WE4M300

...
231

...
232

...
233
PLATE MOTOR GEH-WE13M51

...
234
CAP NUT GEH-WE2M96

...
235
SCR 10-16 X 1/2 AB GEH-WE2M307

...
237

...
239

...
240
THERMISTOR , OUTLET CNTR GEH-WE4M336

...
273
SCR 8-32 X 0.270 GEH-WE2M309

...
461
SCREW 8-32X3/8 GRD SCR GEH-WZ05X0158

...
502
SCREW # 10 GEH-WE2M174

...
630
MOTOR THRD SHAFT & PULLY GEH-WE17M37

...
631
CONNECTOR MOTOR GEH-WE1M650

...
803
SWITCH INTERLOCK GEH-WD21X0557

...
2222
HARNESS ASM. W/TSTAS GEH-WE5M88

CABINET & TOP PANEL

...
...
222
BOTTOM COVER (E-COAT) GEH-WE20M494

...
235
SCR 10-16 X 1/2 AB GEH-WE2M307

...
236
LEVELLING LEG-1PC PLASTI GEH-WE1M771

...
272
SCR 8-15 X 7/16 AB GEH-WE2M308

...
401
COVER WH GEH-WE20M286

...
403
SCREW #8 GEH-WE2M160

...
404
SIDE PANEL WW GEH-WE20M478

...
408
CHASSIS BASE GEH-WE20M492

...
420
REAR PANEL 7 C.F. GEH-WE20M433

...
421
CORD SET GEH-WE26M341

...
422
CLIP CORDSET GEH-WE1M155

...
461
SCREW 8-32X3/8 GRD SCR GEH-WZ05X0158

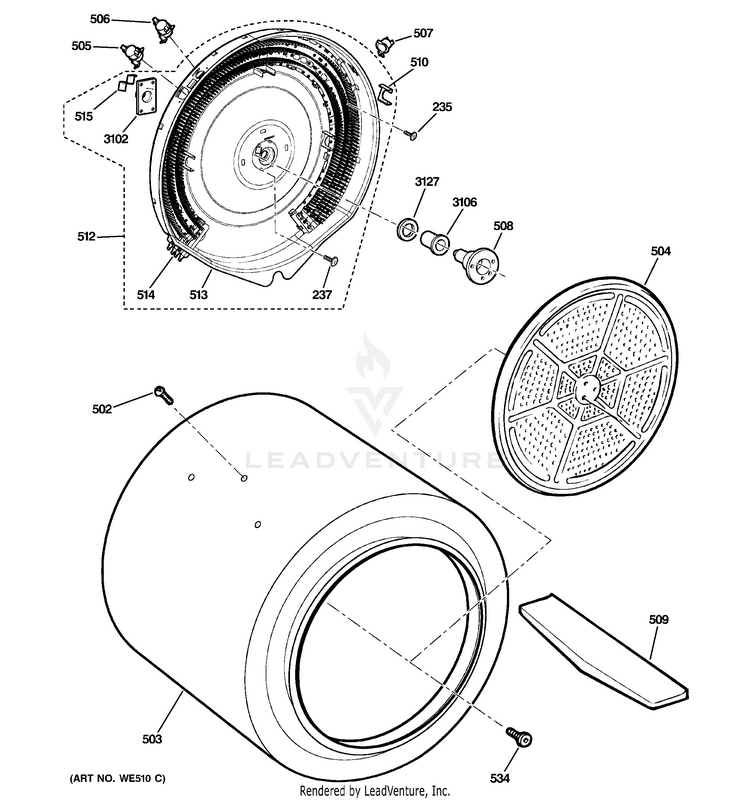

DRUM

...
...
235
SCR 10-16 X 1/2 AB GEH-WE2M307

...
237

...
502
SCREW # 10 GEH-WE2M174

...
503
DRUM ASM 7.0' SS GEH-WE21M21

...
504
DEFLECTOR HEAT GEH-WE14M77

...
505
THERMOSTAT SAFETY LEFT GEH-WE4M160

...
506
INLET CONTROL THERMISTOR GEH-WE4M333

...
507
THERMOSTAT HI-LIMIT GEH-WE4M137

...
508
SHAFT & BRACKET ASS'Y GEH-WE3X39

...
509

...
510
PROTECTION BRACKET GEH-WE1M780

...
512
MICA HEATER & HSNG ASM GEH-WE11M30

...
513
HOUSING HEATER GEH-WE11M31

...
514
MICA UNIT ASM GEH-WE11M32

...
515
GROUND STRAP ASM GEH-WE1M1015

...
534
SCREW #10 GEH-WE2M163

...
3102
BEARING RETAINER GEH-WE1M300

...
3106
SLEEVE DRUM GEH-WE1M462

...
3127

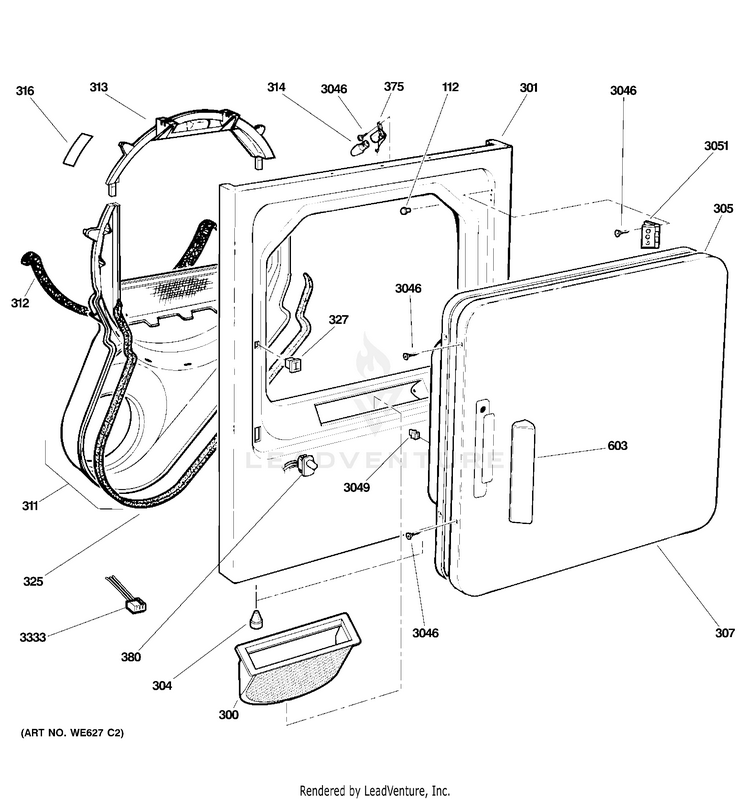

FRONT PANEL & DOOR

...
...
112
BEAUTY BUTTON-WHT GEH-WR02X8693

...
300

...
301
FRONT PANEL WH GEH-WE20M405

...
301
FT HEAT DEFLECTION PLATE GEH-WE1M869

...
304
STABILIZING LEG ASM. GEH-WE2M188

...
305
INNER DOOR GSKT ASM GEH-WE10M109

...
307
DOOR PANEL (WHITE) GEH-WE10M102

...
311
AIR DUCT ASSY GEH-WE14M92

...
312

...
313
TOP BEARING GEH-WE3M26

...
314

...
316
SLIDE WHITE GEH-WE1M504

...
325
GASKET, SEAL GEH-WE01X10217

...
327

...
375
SOCKET ASM GEH-WE5M48

...
380
DOOR SWITCH GEH-WE4M415

...
603
HANDLE DOOR GEH-WE1M1026

...
3046
SCREW #8 GEH-WE2M196

...
3049
STRIKE DOOR GEH-WE01X1192

...
3051

...
3333
HARNESS SENSOR GEH-WE5M39

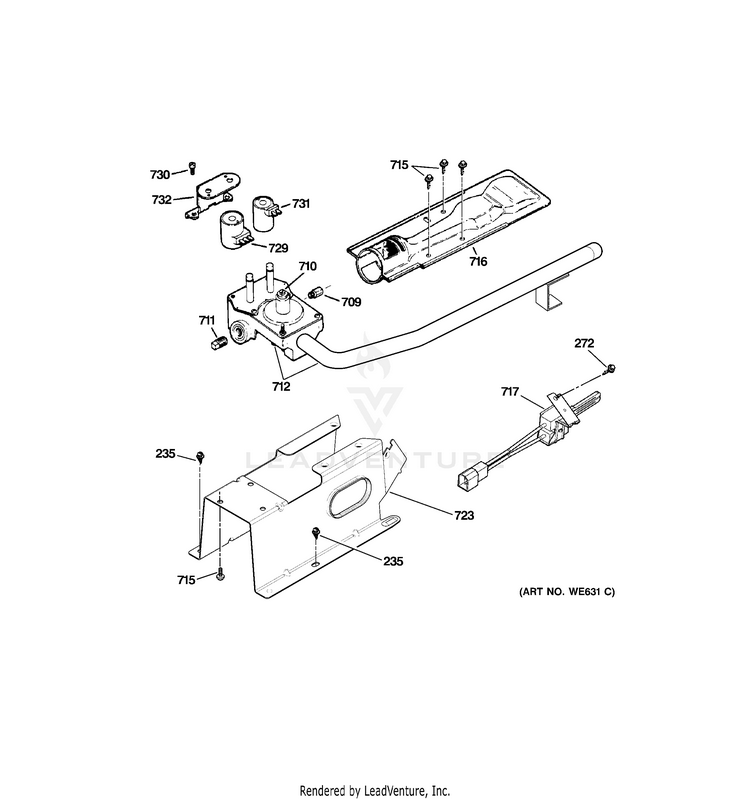

GAS VALVE & BURNER ASSEMBLY

...
...
235
SCR 10-16 X 1/2 AB GEH-WE2M307

...
272
SCR 8-15 X 7/16 AB GEH-WE2M308

...
709

...
710
LEAK LIMITER GEH-WE01X1076

...
711
PLUG PIPE (NOT STOCKED) GEH-18-27 NPT

...
712
GAS VALVE & PIPE ASM. NG GEH-WE14M159

...
715

...
716
BURNER ASM. GEH-WE14M104

...
717
IGNITER ASM GEH-WE4M449

...
723
BRACKET GAS VALVE GEH-WE13M52

...
729
COIL DUAL GEH-WE04X0692

...
730
SCREW (COIL MTG BRKT) GEH-WE02X0333

...
731
COIL MAIN GEH-WE04X0693

...
732
BRKT. COIL GEH-WE13X0169
...
...
...
