Briggs & Stratton 1642-1 - 5,500 Watt PowerBoss

Model: 1642-1 - 5,500 Watt PowerBoss


product name

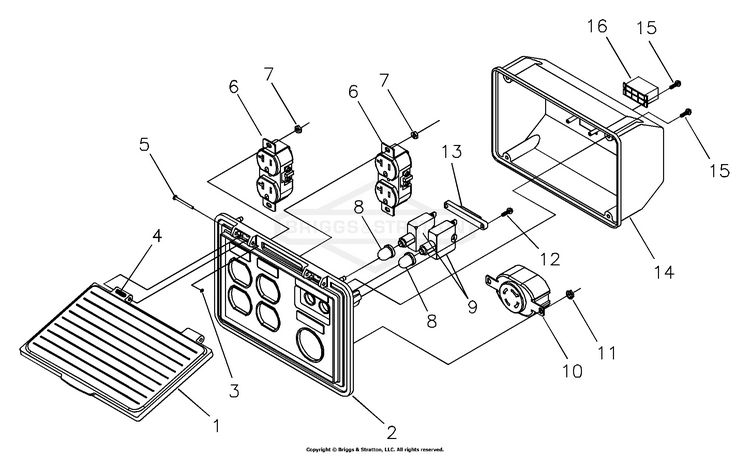

Control Panel

...
...
1
COVER, Lid, Control Panel BS-188914GS

...
2
CONTROL PANEL, Compact BS-188889GS

...
3
CLIP, Hinge Pin Retainer BS-189167GS

...
4
SPRING, Hinge, Pin BS-189182GS

...
5
PIN, Hinge, Cover, Compact BS-189166GS

...
6
OUTLET, 120V, 20Amp, Duplex BS-68759GS

...
7
NUT, Palnut, Pushnut, 5/32 BS-189165GS

...
8
CAP, Circuit Breaker BS-84198GS

...
9
BREAKER-CIRCUIT 20A BS-209872GS

...
10
OUTLET, 120/240 Locking, 30A BS-43437GS

...
11
NUT, Palnut, Pushnut, 3/16 BS-189164GS

...
12
SCREW, Phillips, Head 3.5 x 18 BS-84543CGS

...
13
BAR, Retaining BS-93857GS

...
14
COVER, Back, Control Panel BS-188890GS

...
15
SCREW, Self Tapping, STC 3x BS-82308GS

...
16
HOUSING, Receptacle BS-22694GS

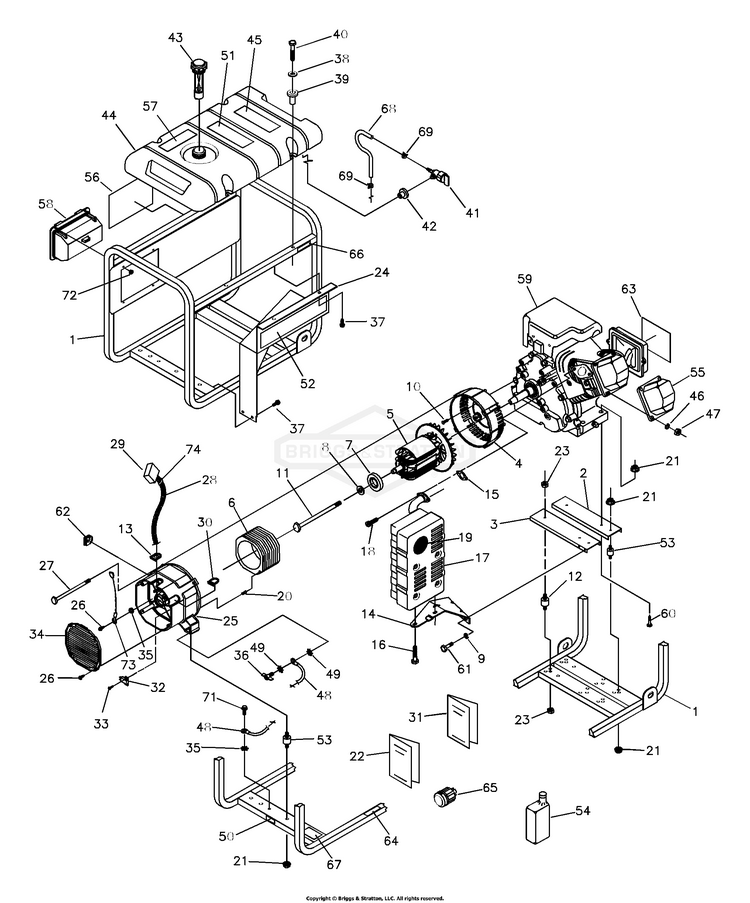

Main Unit

...
...
1

...
2
SUPPORT, Engine BS-B92531GS

...
3
SUPPORT, Engine & Muffler BS-B92731GS

...
4
HOUSING, Engine Adapter BS-66365GGS

...
5
ASSEMBLY, Rotor (Inclds Item 7) BS-187746GS

...
6
ASSEMBLY, Stator BS-187745GS

...
7
BEARING BS-65791GS

...
8
WASHER, M8 Flat BS-96796GS

...
9
WASHER, M8 Lock BS-22129GS

...
10
SCREW, 5/16-24 x 3/4 SEMS BS-86307GS

...
11
SCREW, 5/16-24 x 7-3/8 BS-99383GS

...
12
MOUNT,Vibration BS-92609GS

...
13
GROMMET, Rubber BS-189127GS

...
14
BRACKET, Muffler BS-92532GS

...
15
GASKET, Exhaust BS-695398

...
16
SCREW, M6-1 x 12 w/Lock Washer BS-66476GS

...
17
MUFFLER BS-312711GS

...
18
SCREW, 5/16 - 18 x 3/4" BS-60706GS

...
19
SCREEN, Spark Arrest BS-83083GS

...
20
PIN, 4mm x 10 Roll BS-81917GS

...
21
NUT, Flange Serrated BS-67989GS

...
22
MANUAL, Owners BS-189438GS

...
23
NUT, 5/16-18, Flanged Serrated BS-189160GS

...
24
SHIELD, Heat BS-J189011GS

...
25
CARRIER, Rear Bearing BS-SRV66825DGS

...
26
TAPTITE, M5-0.8 x 10 BS-74908GS

...
27
BOLT, M6-1 x 145mm Stator BS-86308AGS

...
28
SLEEVING, Flexo, HW 1/2" X 1.25 ft. BS-84409GS

...
29
FASTEN, On Tab Housing 6P BS-22695GS

...
30
GROMMET, Plastic BS-84242GS

...
31
MANUAL, Engine BS-188826GS

...
32
ASSEMBLY, Brush Holder BS-91825GS

...
33
HHCS, M5-0.8 X 16 BS-49815GS

...
34
COVER, Bearing Carrier BS-B4871GS

...
35
WASHER, #10 Ext. Shakeproof BS-23762GS

...
36
SCREW, M6-1.0 x 16 Wing BS-86494GS

...
37
SCREW, #10 Self Drilling BS-B2153GS

...
38
WASHER, Flat, 6.6 x 21.6 x1.9 BS-189155GS

...
39
GROMMET,Tank BS-188973GS

...
40
HHCS, M6-1.0 x 25 BS-189156GS

...
41
Kit, Valve BS-192980GS

...
42
Kit, Valve BS-192980GS

...
43
CAP, Fuel Gauge BS-B4363GS

...
44
ASSY, Tank, Fuel (Includes Items 41 & 42) BS-193668GS

...
45
DECAL, Start Instructions BS-189235GS

...
46

...
47
NUT, Hex, 1/4-20 BS-22127GS

...
48
WIRE, Ground BS-195373GS

...
49
WASHER, Ext. M6 - 1/4" Shakeproof BS-26850GS

...
50
DECAL, Ground, Green BS-B4986GS

...
51
DECAL, Danger BS-194799GS

...
52
DECAL, Heat Shield BS-189153GS

...
53
MOUNT,Vibration BS-B5072GS

...
54
BOTTLE, Oil, 28 oz BS-BB3061GS

...
55
HOOD, Rocker Arm Cover BS-187330GS

...
56
DECAL, Panel, Side BS-189025GS

...
57
DECAL, Gas Fill BS-188333GS

...
58
ASSEMBLY, Control Panel BS-189157GS

...
59
ENGINE BS-~NSP

...
60
HHCS, M8 - 1.25 x 35 BS-39414GS

...
61
BOLT, 5/16-18 X 3/4" BS-5025011X6SM

...
62
GROMMET, Rubber BS-67022GS

...
63
DECAL, Cover,Air Cleaner BS-189186GS

...
64
DECAL, Hot Muffler BS-77816GS

...
65
PLUG, 250V, 30A BS-43438GS

...
66
DECAL, Shut-Off, Fuel BS-73054GS

...
67
DECAL, 1-800 # BS-20566GS

...
68
HOSE, Fuel, Formed BS-189826GS

...
69
CLAMP, Hose BS-691038

...
71

...
72
NUT, Palnut, 3/16" BS-189164GS

...
73
WIRE, Ground, Panel BS-189521AGS

...
74
TIE WRAP BS-28739AGS

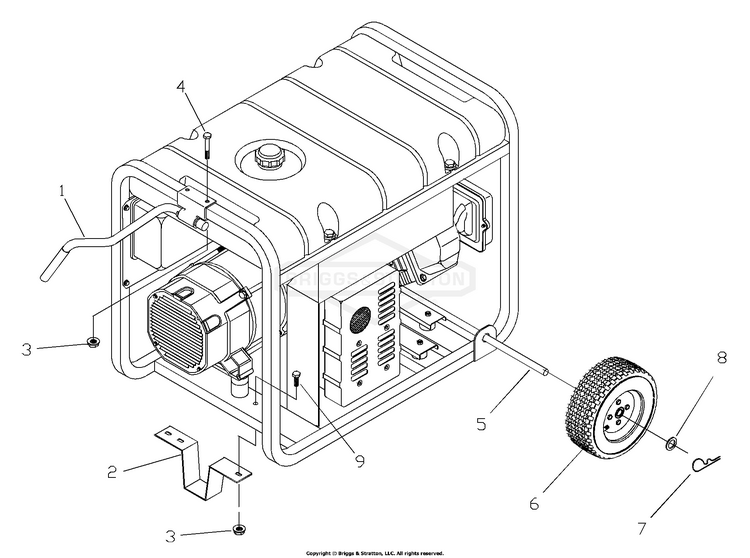

Wheel Kit

...
...
1
ASSEMBLY, Handle BS-189715GS

...
2
LEG, Mounting BS-B1764GS

...
3
NUT, Locking Hex M8 - 1.25 BS-52858GS

...
4
HHCS, M8 - 1.25 x 45 BS-39287GS

...

...
6

...
7
PIN, 3/32 X 1.6 BS-703300

...
8
WASHER, 5/8" SAE BS-5025281SM

...
9
CAPSCREW, M8-1.25X16 BS-703987

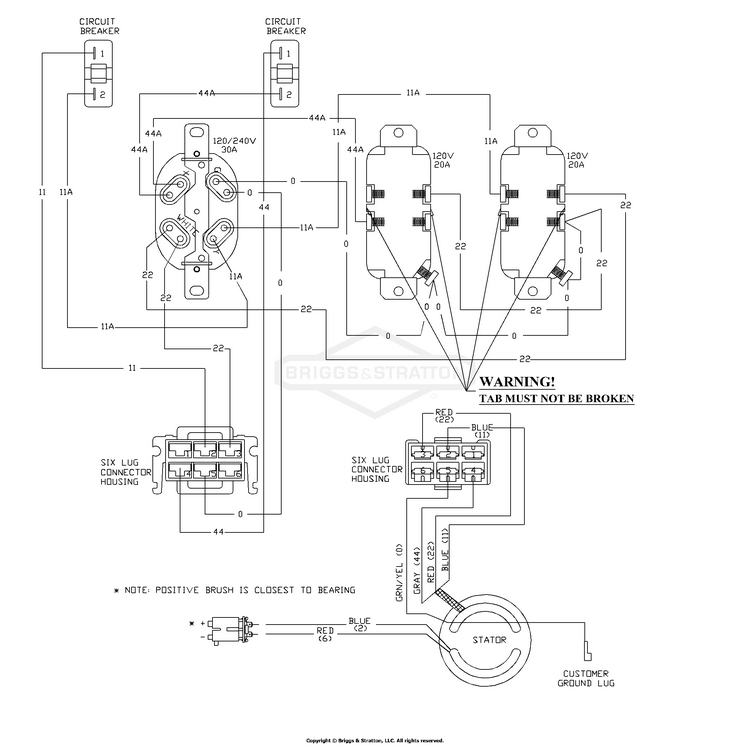

Wiring Diagram

...

No Parts Available for this Schematic

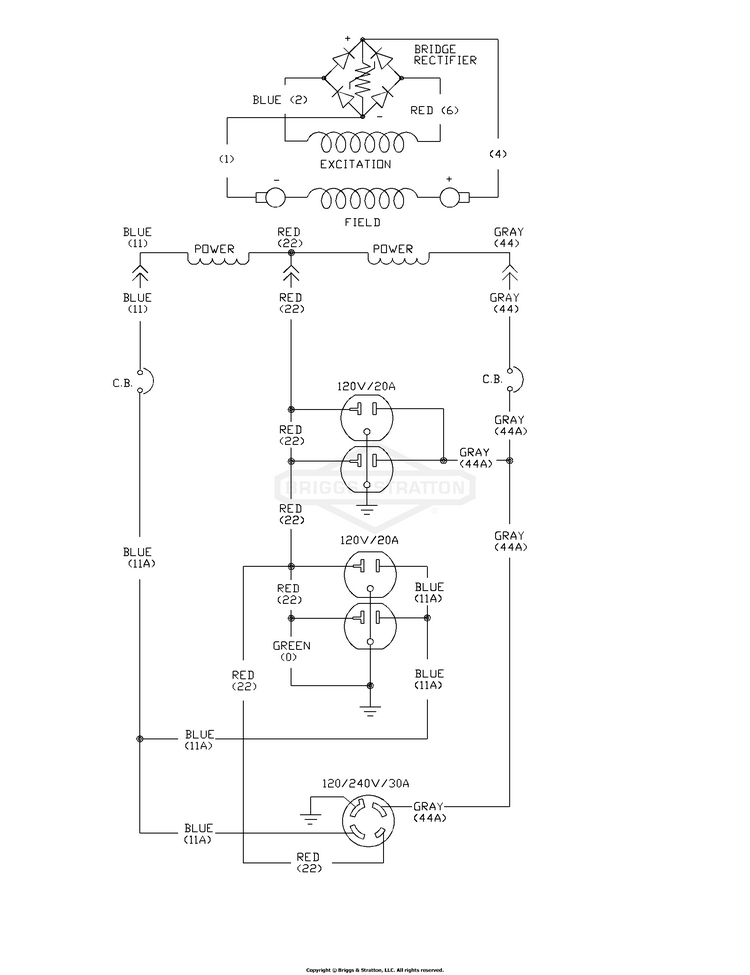

Wiring Schematic

...

No Parts Available for this Schematic

Schematic Image Zoomed
