Briggs & Stratton 030679A-00 - 8,000 Watt Briggs & Stratton

Model: 030679A-00 - 8,000 Watt


product name

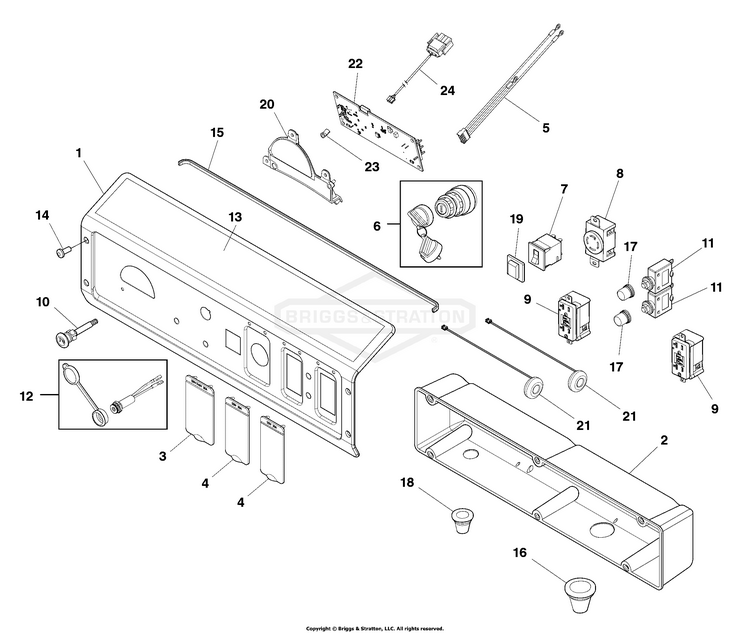

Control Panel

...
...
1
PANEL-Control BS-772067

...
2
BOX-CONTROL PANEL BS-319458GS

...
3
COVER-OUTLET BS-319477GS

...
4
COVER-OUTLET BS-319476GS

...
5
HARNESS, Power Board BS-705855

...
6
KEY-SWITCH IGNITION BS-318307GS

...
--
KEY (Included in item # 6) BS-705436

...
7
Breaker, Circuit, 30A, 2P BS-202033GS

...
8
OUTLET, 120/240V TL30A BS-312689GS

...
9
OUTLET-GFCI BS-709526

...
10
CABLE_CHOKE BS-707857

...
11
BREAKER-CIRCUIT 20A BS-209872GS

...
12
SOCKET-CHARGER BS-704656

...
--
BOOT-RUBBER JACK (Included in item # 12) BS-312687GS

...
13

...
14

...
15
TRIM-EDGE BS-319459GS

...
16
GROMMET BS-319529GS

...
17
BOOT, Circuit Breaker BS-312636GS

...
18
GROMMET BS-319530GS

...
19
BOOT, Breaker Circuit BS-191481GS

...
20
BRACKET BS-705409

...
21
TRANSFORMER BS-705454

...
22
MODULE BS-705408

...
23

...
24
HARNESS-WIRE BS-706173

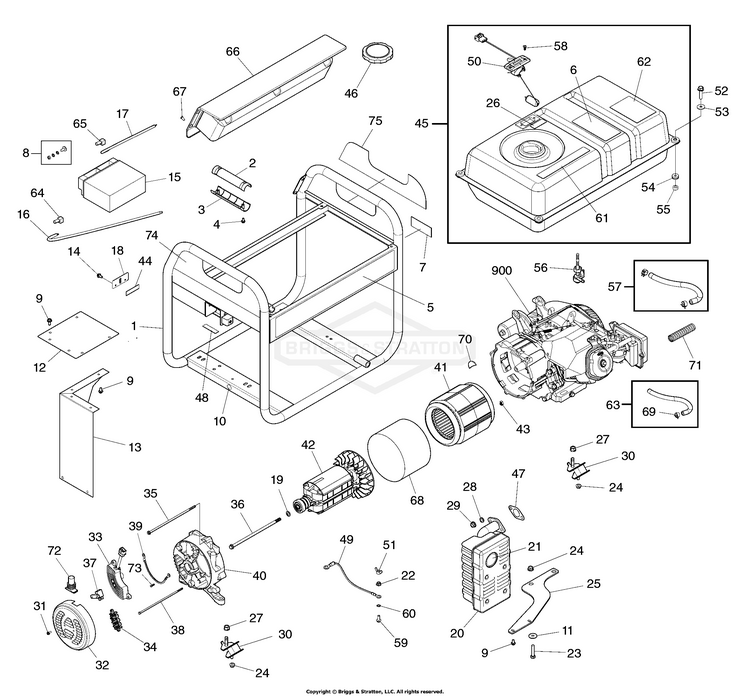

Main Unit

...
...
1
CRADLE (Includes Ref. Nos. 5, 7 & 10) BS-700278

...
2
GRIP, Handle BS-312009GS

...
3
GRIP, Handle BS-312008GS

...
4
PPHMS, M5 - 0.8 x 20 BS-75477GS

...
5

...
6

...
7

...
8
KIT, Hardware, Battery Terminal BS-315546GS

...
9

...
10

...
11
WSHR, 25.4 X 8.45 X 1.4 BS-B2495GS

...
12
HEATSHIELD BS-312020GS

...
13
HEATSHIELD BS-312019GS

...
14

...
15
BATTERY BS-316345GS

...
16
CABLE-BATTRY, RED BS-312014GS

...
17
CABLE-BTTRY, BLACK BS-312026GS

...
18
PLATE-BATTERY BS-311983GS

...
19
WASHER, Senci BS-207826GS

...
20
MUFFLER BS-192569GS

...
21
SCREEN, Spark Arrest BS-83083GS

...
22
NUT-M6 FLANGE BS-52857GS

...
23
CAPSCREW, Hex Head, M8-1.25 x 40 BS-57821GS

...
24
NUT, M8 Flange Serrated BS-67989GS

...
25
BRACKET, Muffler BS-319457GS

...
26

...
27
NUT, Lock BS-52859GS

...
28
LOCKWASHER, SPLIT 3/8 BS-703454

...
29
NUT, M8 - 1.25 BS-45771GS

...
30
MOUNT-VIBRATION BS-319451GS

...
31

...
32
COVER, Rear Bearing BS-312870GS

...
33
VOLTAGE REGULATOR BS-701360

...
34
BLOCK, Junction BS-312921GS

...
35

...
36

...
37
BRUSH ASSEMBLY BS-312904GS

...
38

...
39

...
40
SUPPORT, Bearing BS-312866GS

...
41
STATOR BS-701363

...
42

...

...
44
PAD-RUBBER BS-706377

...
45
TANK-FUEL BS-706002

...
46
CAP-FUEL BS-319587GS

...
47
GASKET, Exhaust BS-797770

...
48
PAD-RUBBER BS-706535

...
49

...
50
GAUGE-FUEL BS-705407

...
51
NUT, M6 - 1.0 Wing BS-87680GS

...
52

...
53

...
54
GROMMET, Rubber BS-189134GS

...
55

...
56
VALVE, Fuel BS-209417GS

...
57
LINE, Fuel (Cut to Fit) BS-791745

...
58

...
59

...
60
WASHER, Ext. M6 - 1/4" Shakeproof BS-26850GS

...
61

...
62

...
63
HOSE, Vapor (cut to fit) (Cut to Fit) BS-315017GS

...
64
CAP-WIRE, RED BS-319405GS

...
65
CAP-WIRE, BLACK BS-319821GS

...
66
PANEL-Control, Bluetooth BS-772069

...
67

...
68
BAND-STATOR BS-703911

...
69

...
70
COVER-RUBBER BS-706376

...
71
BELLOWS BS-706534

...
72
BOOT, Rubber BS-207879GS

...
73
BOLT, M5 - 6 x 12 BS-207824GS

...
74

...
75

...

...
--
FUSE (Not Illustrated) BS-316742GS

...
--
CHARGER, Battery BS-84002790

...
--
100028 OIL 48OZ. (EA) (Not Illustrated) BS-100028WEB

Wheel Kit

...
...
1

...
2
GRIP-HANDLE BS-311998GS

...
3
GRIP-HANDLE BS-312000GS

...
4
PPHMS, M5 - 0.8 x 20 BS-75477GS

...

...
6
WASHER, Nylon BS-96716GS

...
7
NUT, Nylok, M8 - 1.25 BS-49820GS

...
8
BOLT-M5-6 x 16 BS-207825GS

...

...
10

...

...
12
MOUNT-VIBRATION BS-319285GS

...
13
NUT, Hex Locking Flange M8 BS-67989GS

...
14

...
15
SUPPORT-LEG BS-707688

...
16
WSHR, M10, LOCK BS-46526GS

...
17
NUT, M10-1.5 BS-45772GS

...
18
WASHER BS-691113

...
19

...
20

...
21
PIN-HAIR BS-316510GS

...
22

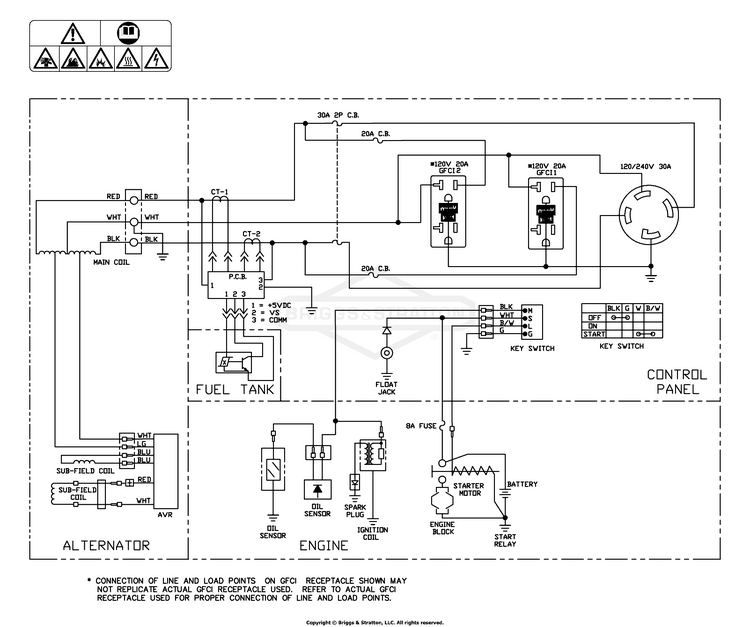

Wiring Diagram

...

No Parts Available for this Schematic

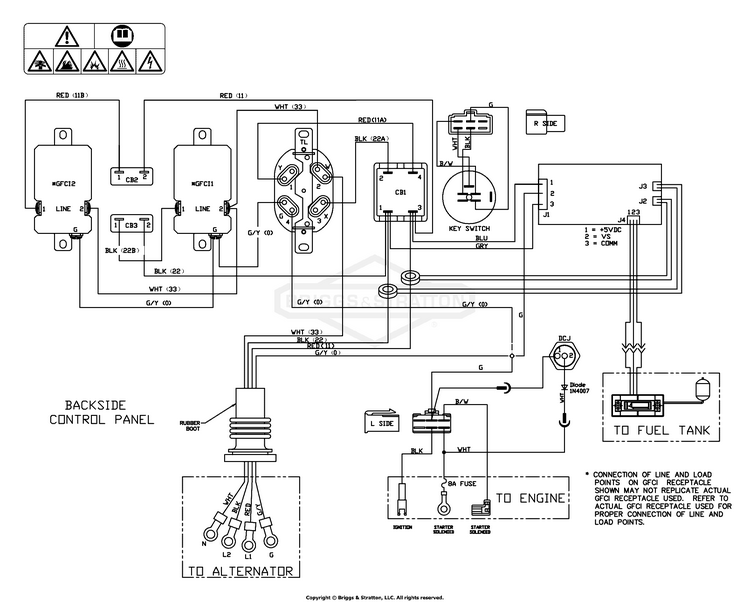

Wiring Schematic

...

No Parts Available for this Schematic
