Amana RC12010C2D REV (BOM: RC12010C2D A)

Model: RC12010C2D REV (BOM: RC12010C2D A)

product name

01 - Compressor Assy

...
...
Note: If Replacing Basepan On Older Models It Will Be Necessary To Order New Compressor Bolts. Evap Coil Tubing Assy Includes Cap Tube Assy. For Models With N WPL-NOTE:

...
1
Coil, Condenser WPL-3064905

...
2
Clip, Bulb WPL-BT1531802

...
3
Coil, Evaporator WPL-3064613

...
4
Pan, Drain (styrofoam Large) WPL-BT3005002

...
5
Bolt, Compressor WPL-BT1393701

...
6
Assy,discharge Line WPL-3093630

...
7
Assy, Suction Line WPL-3093712

...
8
Assy, Liquid Line WPL-3093822

...
9
Compressor WPL-D9831803

...
10
Switch, Overload (serv) WPL-BT1243702

...
11
Grommet. Comp WPL-A3448601

...
12
Gasket, Compressor (tec) WPL-BT1392604

...
13
Plastic Cover WPL-BT3055505

...
14
Nut, (tecumseh) WPL-BT1393000

...
15
Bolt, Compressor WPL-BT1393701

...
16
Base Pan Assy WPL---

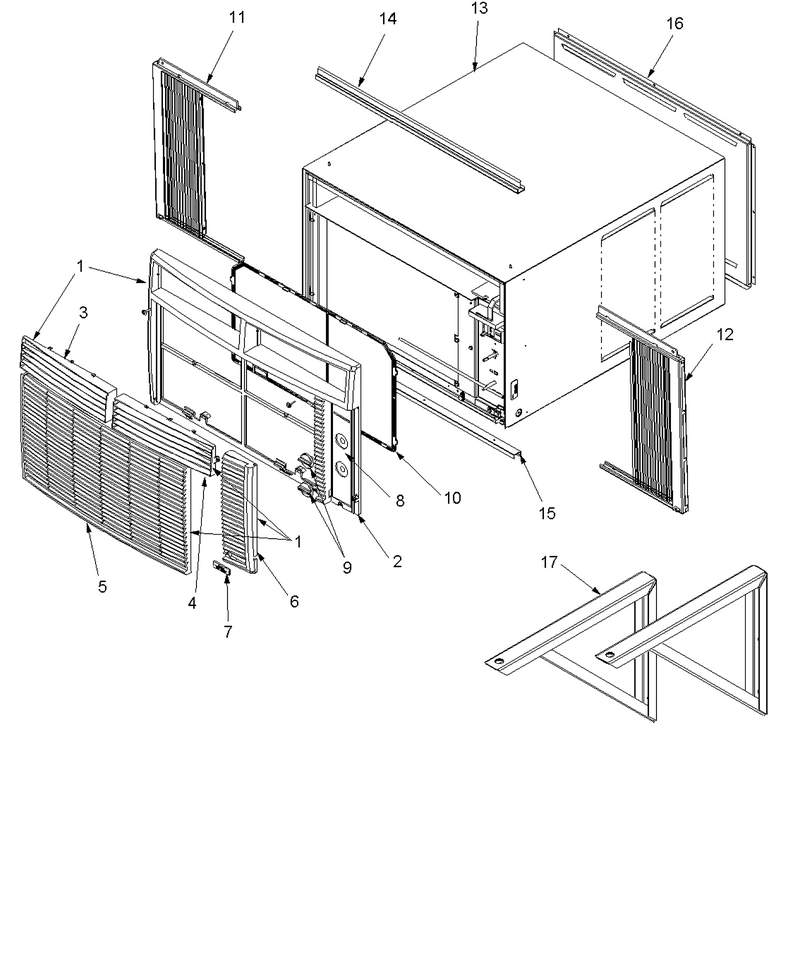

03 - Outer Case Assy

...
...
NI

...
1
Assy Front WPL-BT3075029

...
2
Assy Front WPL-BT3075029

...
3
Assy Front WPL-BT3075029

...
4
Assy Front WPL-BT3075029

...
5
Assy Front WPL-BT3075029

...
6
Door, Control (large) WPL-BT3075302

...
7
Logo, Plastic (goodman) WPL-BT3075913

...
8
Label, Control WPL-BT1493364

...
9

...
10
Filter, Air (serv) WPL-BT1369602

...
11
Assy, Shutter Lg-Lt WPL-BT3074113

...
12
Assy, Shutter Lg-Rt WPL-BT3074112

...
13
Assy, Wrapper WPL-3050801

...
14
Support, Top (w/paint Lrg) WPL-3003002P

...
15
Support, Bottom (brk/paint Lrg WPL-3003102P

...
16
Pnl, Rear Louver (w/paint Lrg) WPL-3002206P

...
17
Brkt, Support (lrg Serv) WPL-3084002

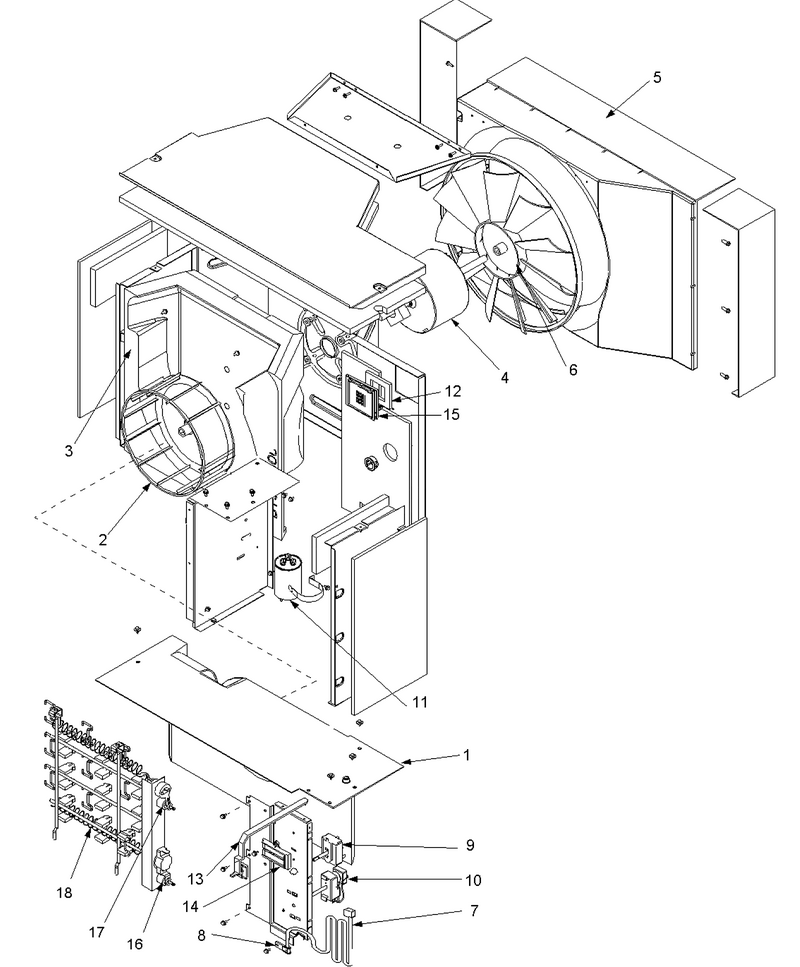

02 - Fan And Control Assy

...
...
NI
Service Ha WPL-BT1292201

...
1
Venturi, Fan WPL-BT3010004

...
2
Wheel, Blower WPL-BT1368002

...

...
4
Motor, 1/8hp 115v (serv) WPL-BT1340002S

...
5
Shroud, Fan (large) WPL-BT3011002

...
6
Fan Blade- WPL-BT1086702

...
7
Cord, Power WPL-Y20057501

...
8
Relief, Power Cord (large) WPL-BT1393401

...
9
Switch, Power (serv) WPL-BT1370803

...
10
Thermostat, Short Shaft (serv) WPL-BT1370801

...
11
Capacitor WPL-D6879722

...
12
Foam Gasket WPL-BT1392611

...
13

...
14
Slide, Damper Control WPL-BT3076302

...
15
Door, Exhaust (rac) WPL-BT3076100
