Amana 36511 (BOM: P1121603W W)

Model: 36511 (BOM: P1121603W W)


product name

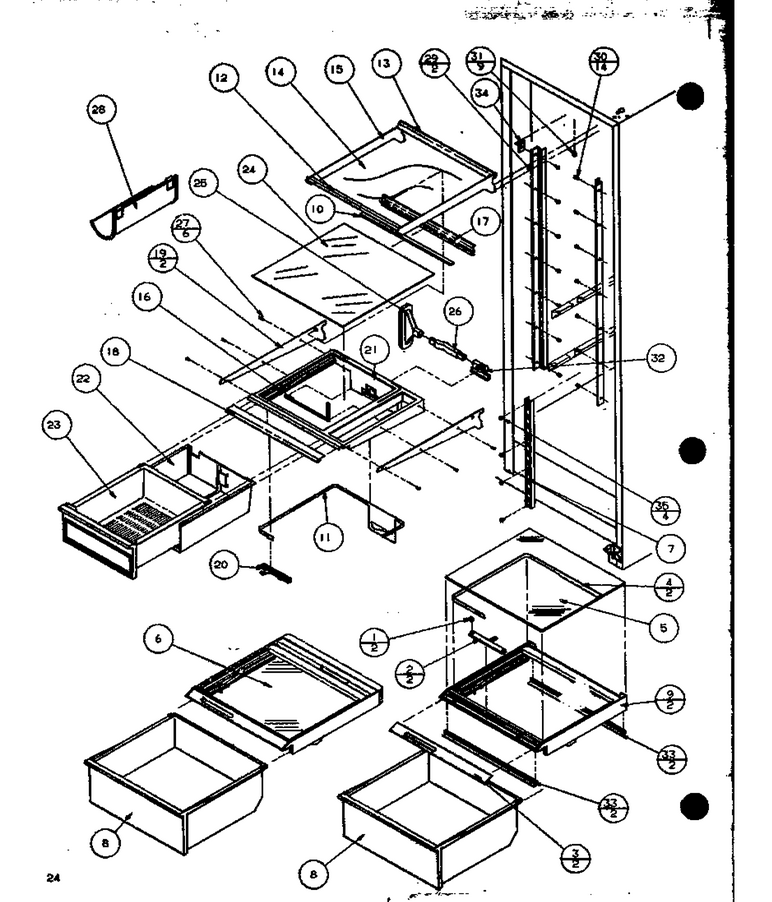

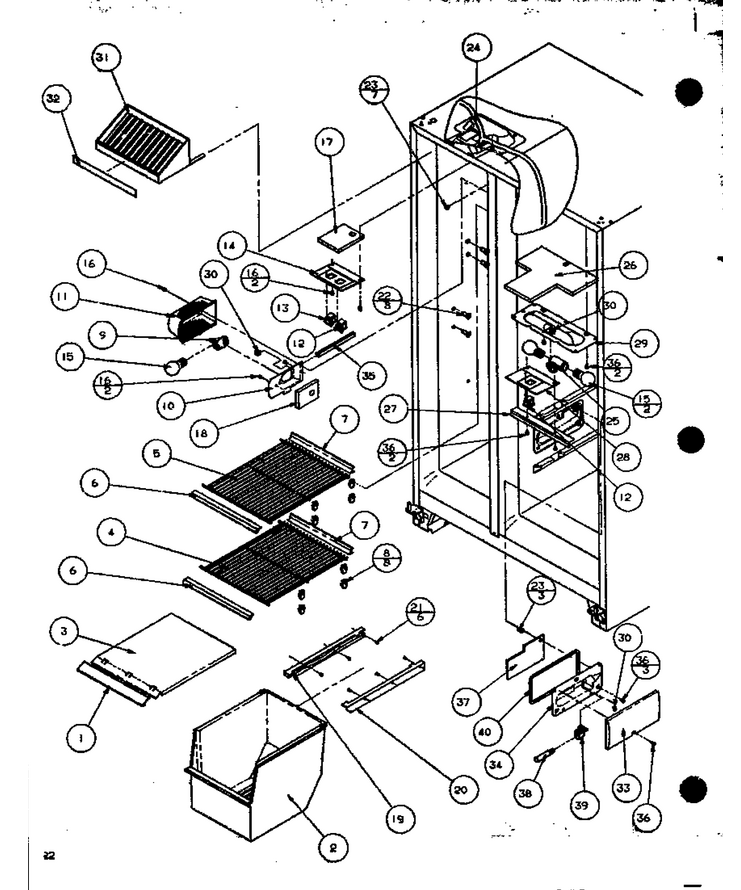

08 - Fz Shelving And Ref Light

...
...
1
Trim, Frz Shelf WPL-D7616620

...
2
Basket Fre WPL-D7781410

...
3
Freezer Shelf WPL-D7781504

...
4
Shelf Fz Wire WPL-D7788314

...
5
Shelf, Frz Wire WPL-D7788315


...
7
Trim, Rear Frz Shelf WPL-C8913607

...
8
Support- F WPL-WPC8973801

...
9
Socket-Light WPL-D7714407

...
10
Plate-Light Socket WPL-D7753503

...
11
Shield, Light WPL-D7786603

...
12
Switch, Mc Light WPL-C8983802

...
13
Switch, Fan WPL-C8983801

...
14
Cover Light WPL-D7749002

...
15
Light Bulb WPL-8009

...
16
Screw (3) WPL-67006425

...
17
Barrier Frz. WPL-C8976401

...
18
Barrier, Frz Side WPL-C8974501

...
19
Glide, Container (left) WPL-67005375

...
20
Glide, Frz. (rt) WPL-67004323

...
21
Screw, Handle WPL-67006529

...
22
Plug, Frz Shelf Support WPL-C8973701

...
23
Grommet, Screw WPL-M0580007

...
24
Harness Fz Liner WPL-10268201

...
25
Socket, Dual Lamp WPL-D7808602

...
26
Insulation WPL-C8778301

...
27
Shield, Light WPL-10014716

...
28
Cover, Light Sw WPL-D7297604

...
29
Housing-Ref Light WPL-D7716409

...
30
Clip, Ground WPL-B5733302

...
31
Rack, Juice V WPL-D7839701

...
32
Insert Juice Rack WPL-C8986111

...
33
Cover-Light WPL-Y10270101

...
34
Housing, Light WPL-10270203

...
35
Cover Wiring WPL-10250001

...
36
Screw (3) WPL-67006425

...
37
Insulation WPL-10278001

...
38
Bulb-Light WPL-WPA3073101

...
39
Socket-Light WPL-10281601

...
40

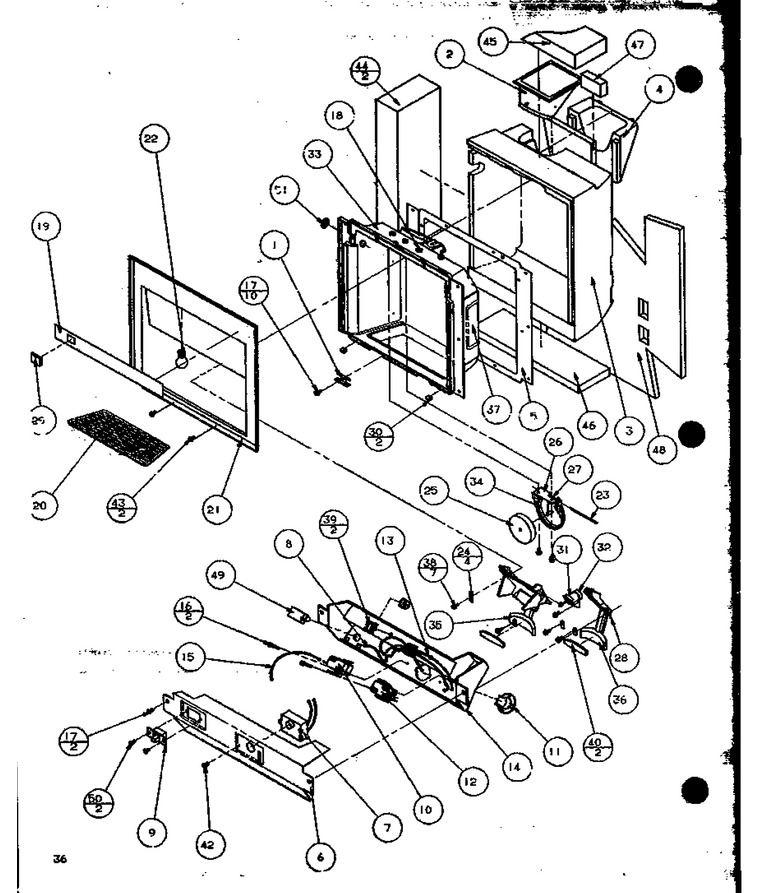

10 - Ice And Water Cavity

...
...
19
Membrane Facade E WPL-D7842223

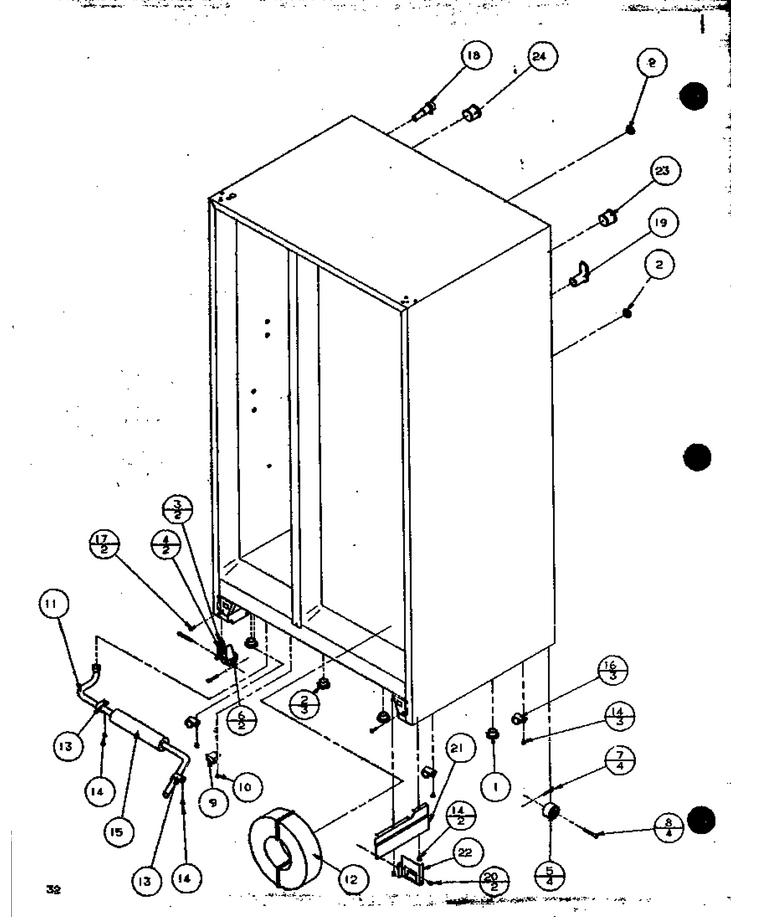

03 - Drain And Rollers

...
...
NI
Assy, Roller Bracket WPL-12452602Q

...
1
Plug, Button WPL-A3076901

...
2
Plug, Button (blk) WPL-A3080001

...
3
Assy, Roller Bracket WPL-12452602Q

...
4
Nut, Speed WPL-M0286708

...
5

...

...
7
Cotter Pin K WPL-M1200004

...

...
9
Bracket, Retainer WPL-C8985801

...
10
Screw (3) WPL-67006425

...
11
Drain Tube WPL-D7748501

...
12
Tank, Coil Water WPL-D7787801

...
13

...
14

...
15
Insulation, Tube WPL-10851302

...
16

...
17
Screw, Mach WPL-M0206313

...
18
Assy, Fill Tube WPL-12023401Q

...
19
Tunnel, Heat Ex. WPL-C8971902

...
20

...
21
Shield Elect, Box WPL-10045601

...
22
End Plate Shield WPL-10045701

...
23
Tunnel Wire WPL-10187501

...
24
Tunnel Wire WPL-10187601

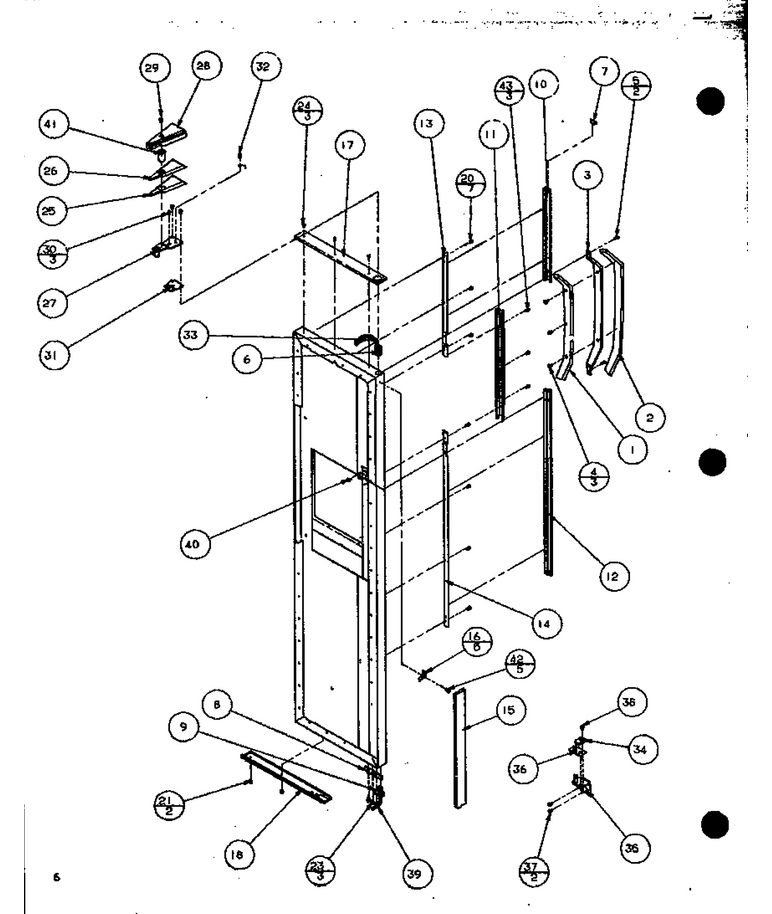

05 - Fz Door

...
...
1
Inner Pad K WPL-D7863001

...
2
Outer Pad K WPL-D7863101

...
3

...


...
6
Bushing- D WPL-WP67004977


...
8
Stop, Door (blk) WPL-12636401B

...
9
Kit,dr Closure WPL-R0181181

...
10
Trim Upper Frz Door (b) WPL-D7852102

...
11
Trim Center Frz (b) WPL-D7854002

...
12
Lower Trim Frz Door (b) WPL-D7792702

...
13
Retainer, Trim WPL-D7793002

...
14
Retainer, Trim WPL-D7793102

...
15
Trim Vertical WPL-10274201

...
16
Clip, Trim WPL-10274101

...
17
Trim Fz Door Top WPL-10272001

...
18
Trim-Fz Door Bot. WPL-10271901

...
20

...
21

...
23

...

...
25
Insulation, Hinge Cover WPL-10126501

...
26
Foil, Hinge Cover V/a WPL-10126601

...
27
Top Hinge-E Ct WPL-12077313

...
28
Hinge Cover - Chrome WPL-10126401

...

...
30
Kit, Screw WPL-R9800670

...
31
Shim, Top Hinge WPL-B8389007

...

...
33
Harness Fz Door WPL-10164202

...
34
Kit,dr Closure WPL-R0181181

...
35
Bottom Hinge, Frz WPL-10163601

...
36
Kit,btm Hinge Shim WPL-B8386701

...
37

...
38


...
40

...
41
Tubing Plastic WPL-A3012532

...
42

...
43
Screw-Sm/hex WPL-12990523

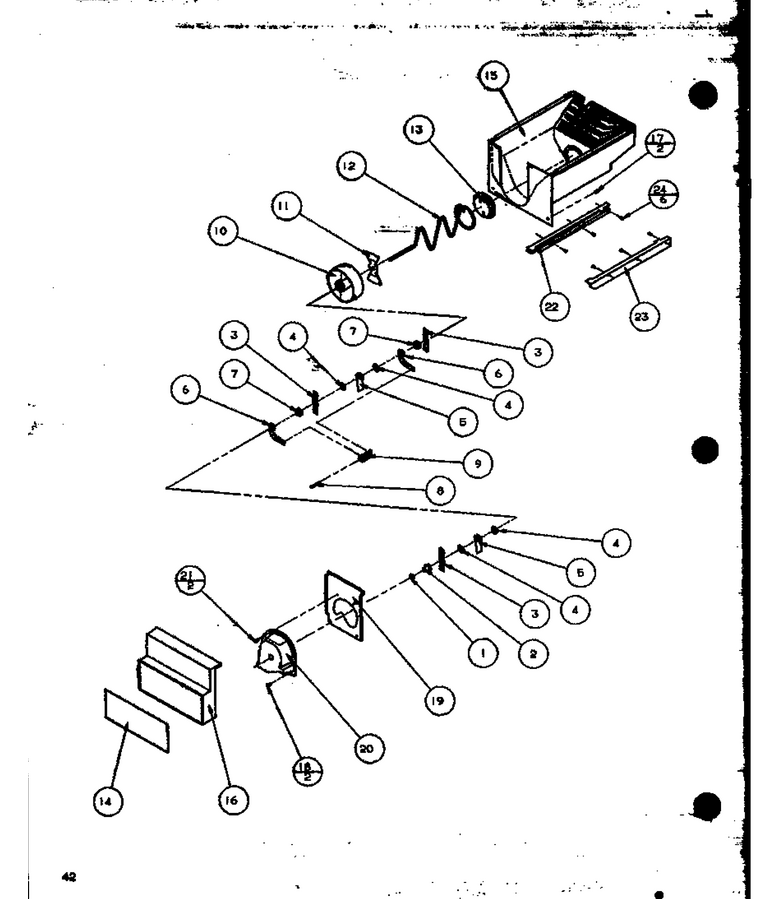

02 - Crushed Ice Bucket

...
...
NI
Crushr-Mec WPL-WP12740302


...
2
Spacer, Cover WPL-10113901

...
3
Blade, Rotating WPL-10114501

...
4
Washer, Waved WPL-10275101

...
5
Damper, Ice WPL-10275201

...
6
Blade, Static WPL-10114601

...
7
Washer Stepped WPL-10114301

...
8
Pin, Roll WPL-M1200108

...
9
Anchor, Blade WPL-10114101

...
10
Wheel- Crs WPL-WP67002052

...
11
Bar, Crsh Ice Bucket WPL-10113801

...
12
Agitator, Ice WPL-10114401

...
13
Cap- Helix WPL-WPD7749401

...
14
Insert Bkt Cfc 113 WPL-10099703

...
15
Bucket- Cr WPL-WP10111905

...
16
Front-Crsh Ice Brkt WPL-10112001

...
17
Screw (3) WPL-67006425

...

...
19
Front, Ice Crusher WPL-10115001

...
20
Cover, Blade WPL-10114002

...
21
Screw, Tf WPL-M0231704

...
22
Glide, Container (left) WPL-67005375

...
23
Glide, Frz. (rt) WPL-67004323

...
24
Screw, Handle WPL-67006529

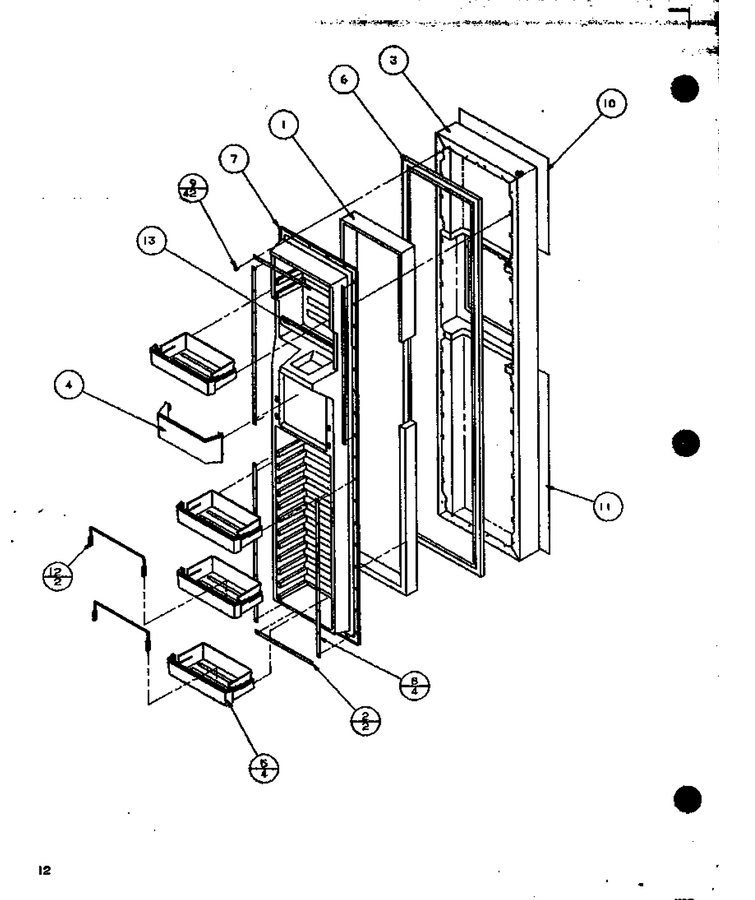

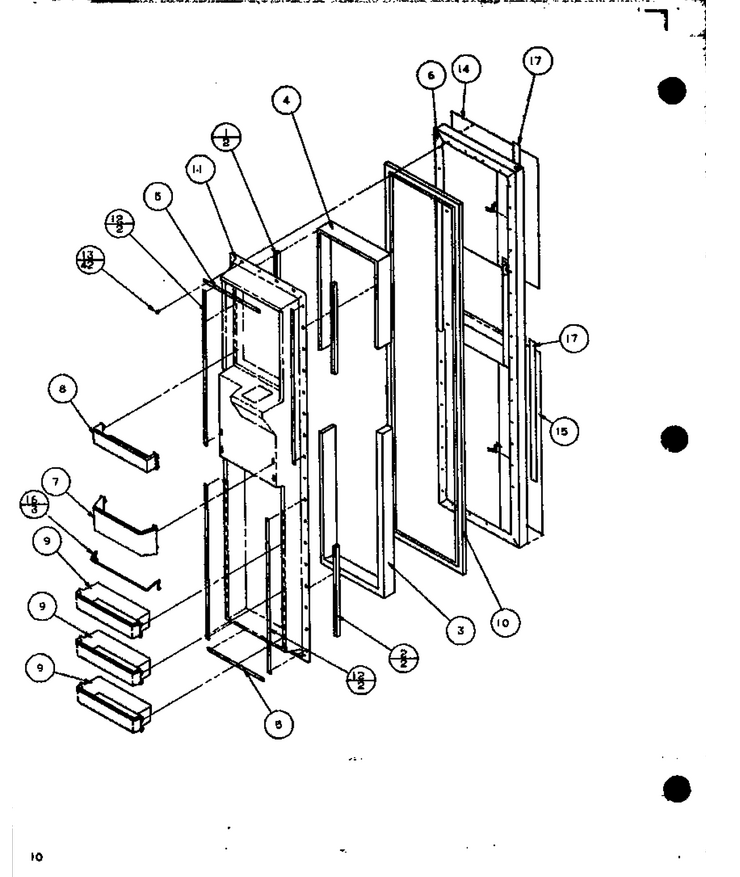

06 - Fz Door

...
...
1
Seal, Door Dike WPL-C8987101

...
2
Seal, Door Dike WPL-C8987103

...
3
Insul. By The Ft. WPL-B0523562

...
4
Insulation, Per Ft. WPL-B0523583

...
5
Retainer, Door Liner WPL-C8982801

...
6
Fz Dr Fm As Cfc 11 WPL-10300502WQ

...
7
Shelf, Half Fz. Dr WPL-D7783508

...
8
Shelf Fz Door WPL-D7783607

...
9
Bucket Frz Door WPL-D7783707

...
10

...
11
Inner Door Panel WPL-D7828505

...
12
Retainer, Door Liner WPL-D7828601

...

...
14
Panel Black Glass WPL-10096903

...
15
Panel Black Glass WPL-10096904

...
16
Retainer, Package WPL-10169402

...
17
Tape Per Roll WPL-M0275163

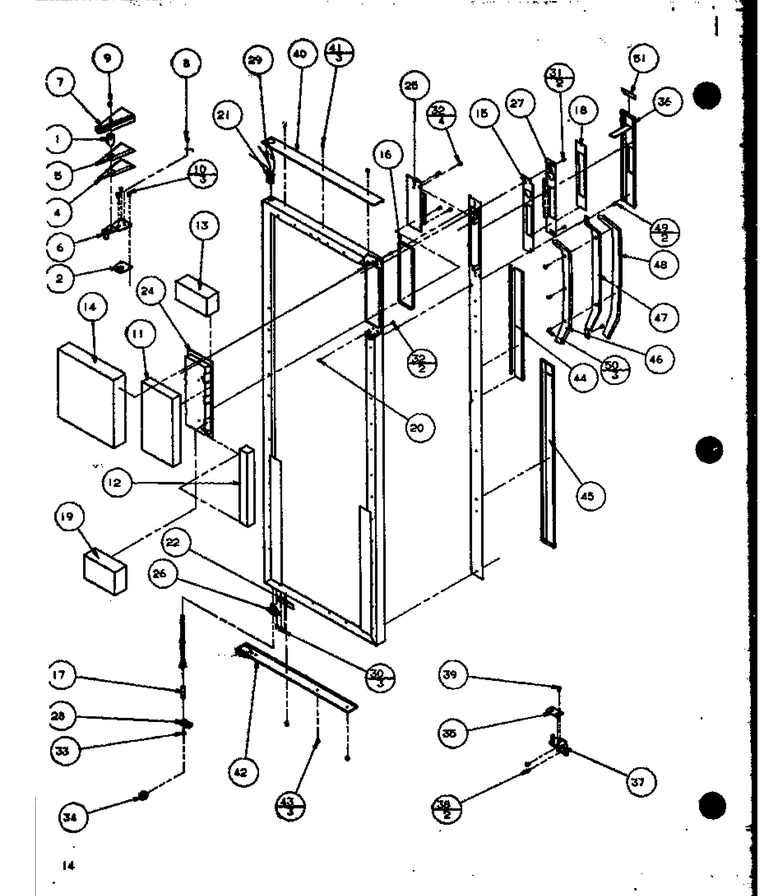

13 - Ref Door

...
...
1
Tubing Plastic WPL-A3012532

...
2
Shim, Top Hinge WPL-B8389007

...
4
Insulation, Hinge Cover WPL-10126501

...
5
Foil, Hinge Cover V/a WPL-10126601

...
6
Top Hinge-E Ct WPL-12077313

...
7
Hinge Cover - Chrome WPL-10126401



...
10
Kit, Screw WPL-R9800670

...
11
Insulation Batt WPL-B5612028

...
12
Insulation Per Ft. WPL-B0523584

...
13
Insulation WPL-10270905

...
14
Insulation WPL-10270906

...
15
Gasket Trim WPL-B8390401

...
16
Gasket Retainer K WPL-B8390501

...
17
Assy, Hinge Pin WPL-10561601

...
18
Bracket, Gasket WPL-B8392301

...
19
Insulation WPL-10270903

...
20

...
21
Bushing- D WPL-WP67004977

...
22
Stop, Door (blk) WPL-12636401B

...
24
Cover, P.c. Board WPL-D7832903

...
25
Board - Low Volt Pc WPL-10024504

...
26
Closure, Door (wht) WPL-12113401

...
27
Bracket Trim WPL-D7833501

...
28
Closure, Door (wht) WPL-12113301

...
29
Harness Ref WPL-10030302

...
30

...
31

...

...
33
Assy, Hinge Pin WPL-10561601

...
34
Connector WPL-M0335408

...
35
Kit,btm Hinge Shim WPL-B8386702

...
36
Assy, Up Trim Keyboard WPL-D7834215

...
37
Bottom Hinge Assembly, Brown WPL-10163603

...
38


...
40
Trim-Ref Door Top WPL-10271801

...

...
42
Trim-Ref Door Bot WPL-10271701

...
43

...
44
Trim Center Refr K WPL-D7853802

...
45
Lower Trim Ref Door K WPL-D7792802

...
46
Inner Pad K WPL-D7863001

...
47

...
48
Outer Pad K WPL-D7863101

...

...
50

...

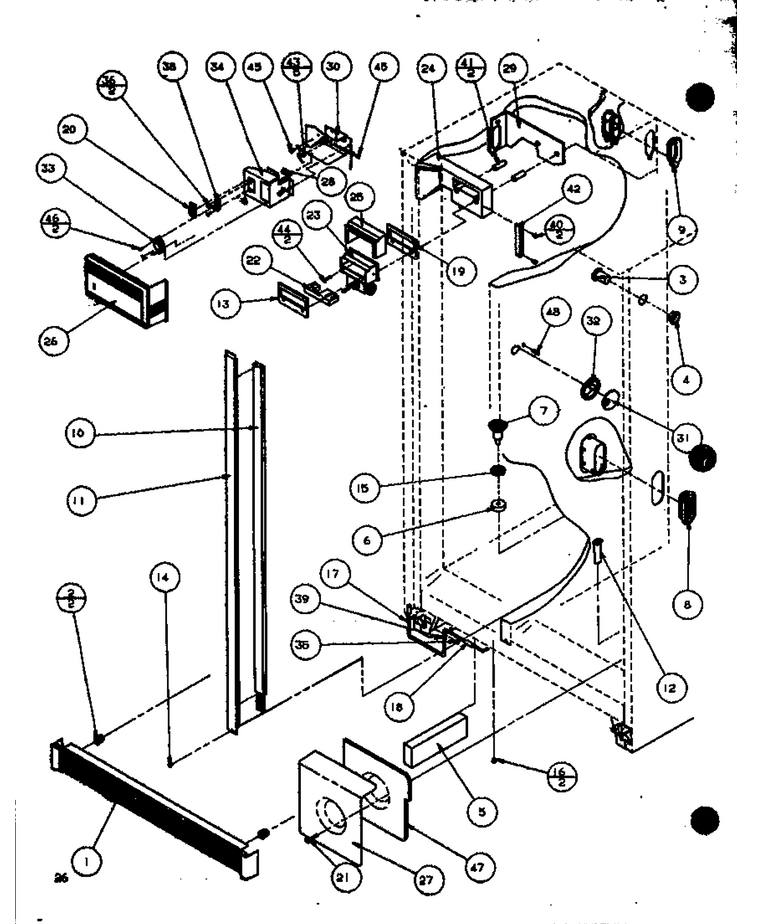

16 - Ref/fz Controls And Cabinet Part

...
...
1
Grille, Toe Black WPL-D7786702


...
3
Tunnel, Air WPL-A3187703

...
4
Retainer WPL-A3187801

...
5
Insulation WPL-B5629045

...
6
Gasket- Dr WPL-WPB8381501

...

...
8
Grille-Rtn Air WPL-D7785401

...
9
Tunnel Air Supply WPL-10178001

...
10
Heater, Mullion WPL-D7837503

...
11
Mullion,vert-White E Ct WPL-D7788602

...
12

...
13
Gasket, Damper WPL-10383201

...
14
Screw, Handle (black) WPL-12991101

...
15
Seal- O Ri WPL-WPM0500703

...
16
Grommet, Screw WPL-M0580007


...
18

...
19
Gasket, Damper WPL-B8345401

...
20
Collar, Switch WPL-B8391602

...
21

...
22
Insert, Control WPL-C8902601

...
23
Control-Damper WPL-D7832702

...
24
Duct-Waxed Air WPL-10176604

...
25
Insulation WPL-D7788201

...
26
Cover Control WPL-D7790317

...
27
Cover, Tank WPL-D7879301

...
28
Snap Bushing WPL-A4554806

...
29
Gasket, Air Duct WPL-10177901

...
30
Box, Bottom Control WPL-D7822404

...
33
Thermistor-Ref WPL-C8983702

...
34
Top, Cont. Box WPL-D7832805

...
35

...
36

...
38
Switch, Heater WPL-M0342601

...
39

...
40

...
41
Spacer Damper WPL-A3044208

...
42

...
43

...
44

...
45

...
46

...
47
Insulation Cut Tank WPL-D7793402

07 - Fz Door

...
...
13
Retainer Pkg WPL-C8907235

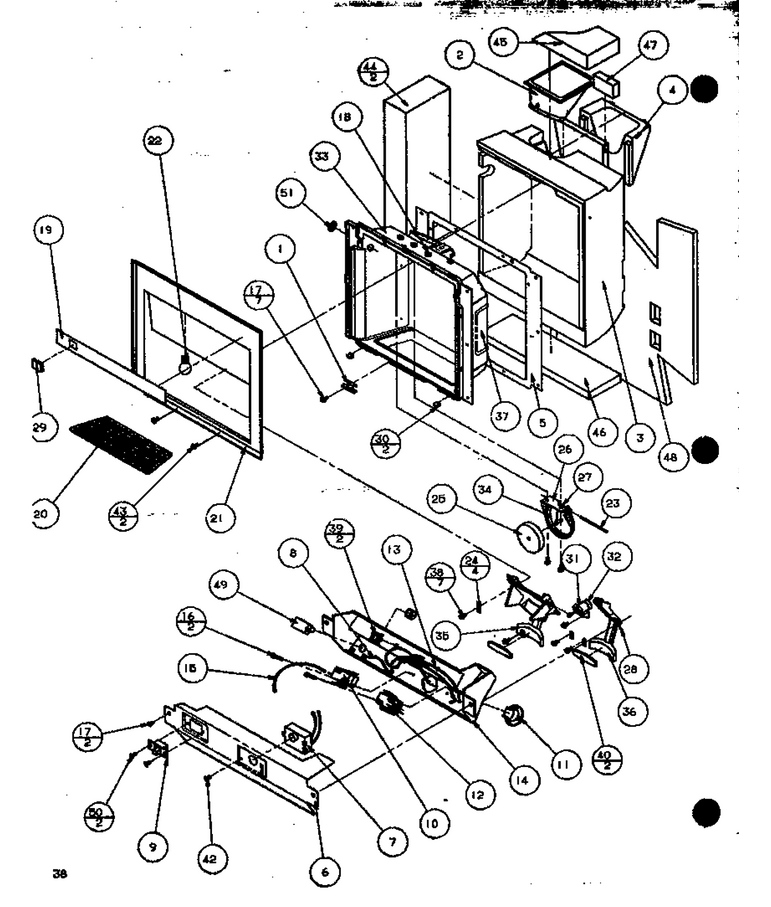

09 - Ice And Water Cavity

...
...
NI
Kit,chute Dr No.3 WPL-R0156692


...
2
Ice, Chute WPL-D7750702

...
3
Insulation I & W Cav. WPL-D7789602

...
4
Insul I & W Cavity WPL-D7790901

...
5
Gasket-Cav WPL-D7791004

...
6
Cover-Elect Brkt WPL-10131801

...
7
Switch-Photosensitive WPL-D7854104

...
8
Wire-Jumper WPL-D7726590

...
9
Switch-Crushed/cube WPL-10166002

...
10
Assy, Limit Switch WPL-C8972702

...
11
Socket, Light WPL-10131701

...
12
Kit, Limit Switch WPL-C8972701

...
13
Wire Jumper WPL-D7726593

...
14
Bracket, Elec Mtg WPL-10323301

...
15
Wire-Jumper WPL-D7726592

...
16

...
17
Screw-Sm/hex WPL-12990523

...
18
Retainer, Ring WPL-M0274701

...
20
Grille Sump (black) WPL-D7750602

...
21
Facade-Dispenser, Black WPL-D7877526

...
22
Bulb-Light WPL-W10857122

...
23
Pin, Chute Door WPL-A1061501

...
24
Retainer, Ice Arm WPL-A1061601

...
25
Insulation, Chute Door WPL-B8380701

...
26
Brkt-Chute Door WPL-B8380801

...
27
Spring,chute Door WPL-B8380901

...
28
Spring, Return WPL-B8385401

...
29
Cap-Grey Switch WPL-12043805


...
31
Retainer Door Delay WPL-C8972501

...
32
Delay, Door WPL-C8973601

...
33
Cavity-Dis WPL-10876038

...
34
Kit,chute Dr No.3 WPL-10246601

...
35
Arm-Dispsr WPL-12002642

...
36
Arm-Dispsr WPL-12002642

...
37
Heater-Cavity WPL-10176101

...
38

...
39
Wire Clip WPL-B5667304

...
40
Pad, Actuating WPL-B8390201

...
42

...
43

...
44
Insulation Batt WPL-10270904

...
45
Insulation Batt WPL-B5629053

...
46
Insulation Batt WPL-B5629054

...
47
Insulation Batt WPL-B5629058

...
48
Insulation Batt WPL-10220201

...
49
Switch-Light Cavity WPL-10166101

...
50

...
51
Plug Button WPL-M0311401

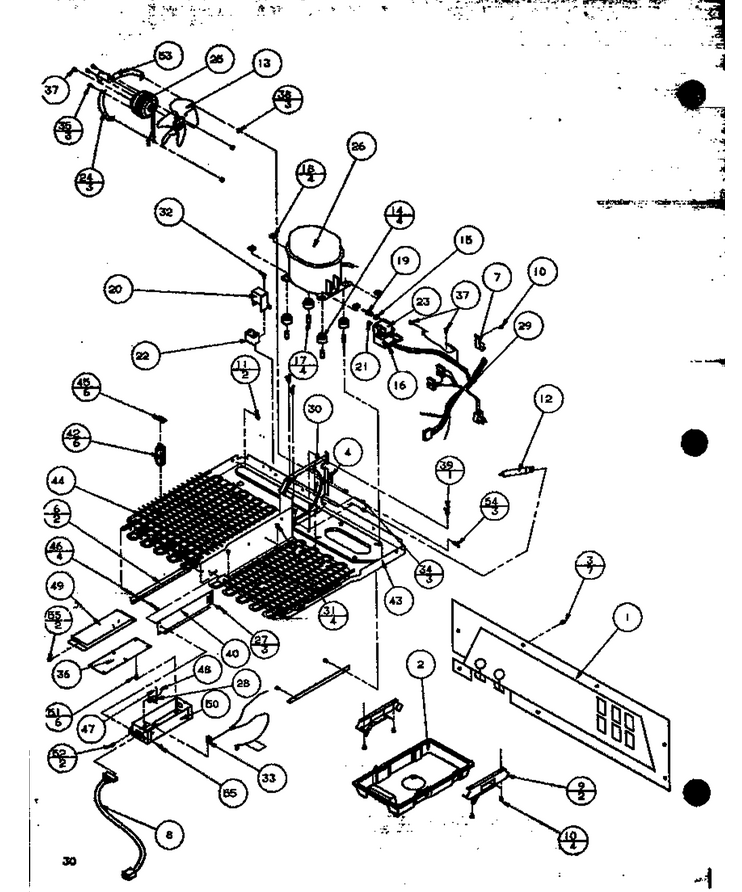

12 - Machine Compartment

...
...
1
Mach Back Assy A WPL-D7788901

...
2
Drain Pan WPL-D7790601

...

...
4

...
6
Support M.c. WPL-D7835501

...

...
8

...
9
Support Drain Pan WPL-D7790501

...
10

...
11

...

...
13
Blade, Fan WPL-B5742603

...
14
Grommet, Compressor WPL-67003493

...
15
Spring, Overload WPL-B8358301

...
16
Bale Strap WPL-YB8358601

...
17
Pin, Comp. Mtg. WPL-B8384901

...
18
Clip, Comp. Mtg WPL-B8385001

...
19
Overload WPL-10377005

...
20
Shield, Capacitor WPL-10266402

...
21

...
22

...
23
Term Cover WPL-C8960801

...
24
Bracket, Cond Motor WPL-C8982101

...
25
Motor-Cond WPL-833697

...
26
Compressor WPL-C3667102H

...
27
Rivet-Pop WPL-59002054

...
28

...
29
Harness Mc WPL-10181201

...
30
Cond Fan Shroud WPL-D7844108

...

...
32

...
33
Clip, Ground WPL-B5733302

...
34
Screw Shoulder WPL-M0238833

...
35

...
36
Pc Board H.v. WPL-D7821901

...
37

...
38
Grommet K WPL-M0500107

...
39
Tie, Wire WPL-M0585401

...
40
Bracket-Hv Box WPL-D7833302

...
42
Spacer Cond. WPL-B8346301

...
43
Pan, Base WPL-D7748610

...
44
Condenser Pntd WPL-D7824503

...
45
Speednut WPL-M0293703

...
46

...
47
Jumper Wire WPL-D7383424

...
48
Jumper Wire WPL-D7383425

...
49
Top-Hv Box WPL-D7833402

...
50
H.v. Box WPL-D7847204

...
51
Support-Pc Board WPL-M0585502

...
52

...
53

...
54
Clamp, Purse Lock Standoff WPL-74006883

...
55

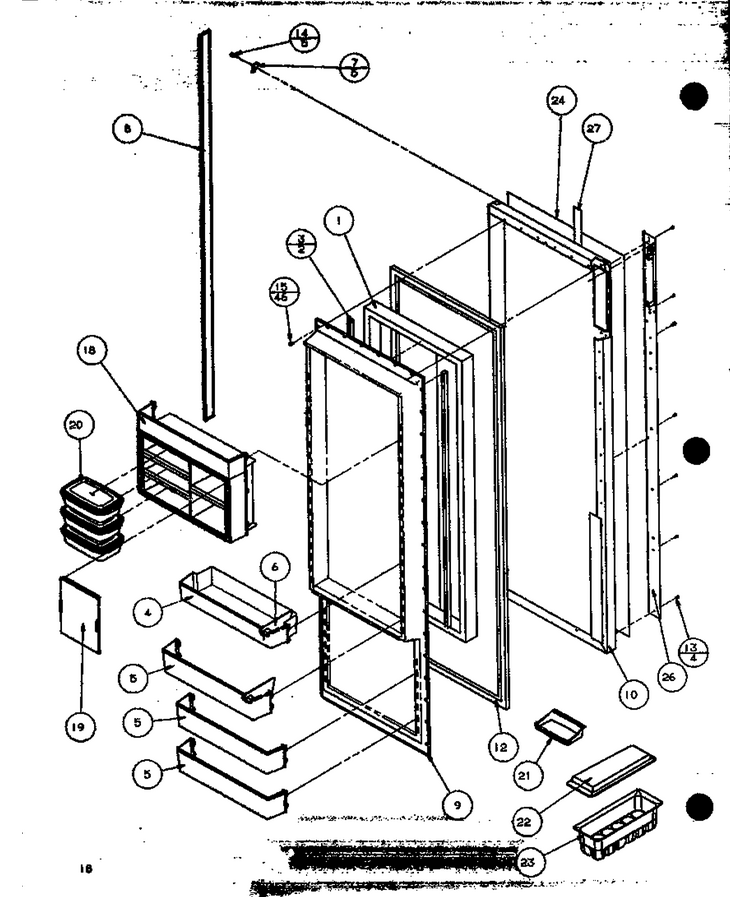

14 - Ref Door

...
...
1
Insul. By The Ft. WPL-B0523562

...
3
Seal, Door Dike WPL-C8987104

...
4
Bucket- Do WPL-67003696

...
5
Shelf- Doo WPL-67003697

...
6
Snugger, Door WPL-D7814607

...
7
Clip, Trim WPL-10274101

...
8
Trim Vertical WPL-10274201

...
9
Xinner Door Liner Ref WPL-D7828703

...
10
Ref Dr Fomd As Cfc 11 WPL-10300301WQ

...
12

...
13

...
14

...

...
18
Module-Dairy WPL-D7781202

...
19
Door Dairy WPL-D7781315

...
20
Container Sec. Ser. WPL-D7806403

...
21
Tray, Butter WPL-10310901

...
22
Cover, Egg Bucket WPL-D7805909

...
23
Assy,egg Bkt W/ Lid WPL-12460016

...
24
Panel Black Glass WPL-10096902

...
26
Ref Trim Retainer WPL-10189804

...
27
Tape Per Roll WPL-M0275163

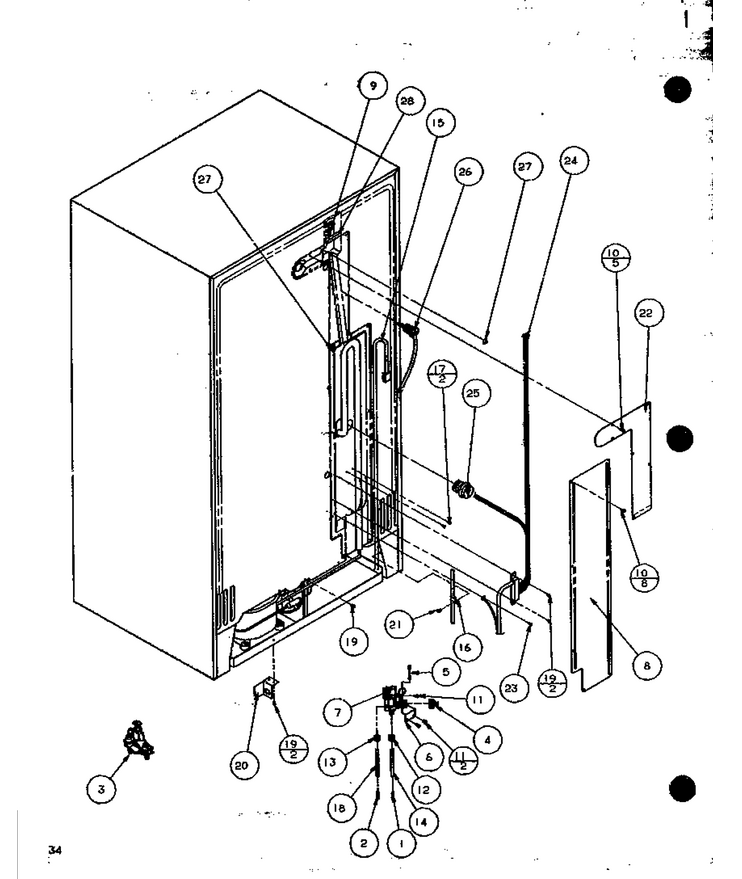

01 - Cabinet Back

...
...
NI
Insert- Pl WPL-WPA3223101

...

...
2
Spring K WPL-A1055102

...
3
Saddle Valve WPL-A3034801

...
4
Coupling WPL-10244901

...
5
Clip, Water Valve WPL-10798001

...
6

...
7
Valve-Inlt WPL-WPW10245167

...
8
Cover, O.c.back WPL-10178406

...
9
Clip- Spee WPL-WPM0114003

...
10

...
11
Screw, 8-32 X 3/8 WPL-681390


...


...
15
Cord-Power WPL-10916505

...
16

...
17

...
18
Tank, Coil Water WPL-D7787801

...
19

...
20
Bracket Plug WPL-C8983501

...
21

...
22
Wire Cover WPL-10178502

...
23
Screw, Spextite WPL-M0232330

...
24
Harness Cabinet WPL-10268301

...
25
Grommet Wire WPL-10178702

...
26
Grommet Wire WPL-10178802


...
28
Gasket (ft.) WPL-10839803

15 - Ref Shelving And Drawers

...
...
NI
Crisper Frame Assy-Glass WPL-R0179159

...
1
Knob, Crisper Control WPL-10038401

...
2
Slide, Crisper WPL-YD7860605

...
3
Trim, Crisper Front WPL-D7616654

...
4
Band M.k. Control WPL-D7859604

...
5
Glass Crisper Top WPL-D7421275

...
6
Glass Crisper Top WPL-D7421275

...
7
Ladder, Center WPL-D7599003

...
8
Pan Crisper WPL-D7782119

...
9
Frame Crisper WPL-D7853205

...
10
Ext. Rear Glass WPL-10043102

...
11
Band M.k. Control WPL-D7859503

...

...
13
Trim, Glass Shelf WPL-C8913614

...
14
Glass Shelf WPL-10036025

...
15
Frame-Cantilever Shelf WPL-D7871009

...
16

...
17
Trim-M.k., Top, Rear WPL-C8990404

...

...
19
Blank Side Rail (silver) WPL-D7862925

...
20
Slide-Mk Control WPL-D7859401

...
21
Frame, M.k. WPL-D7857002

...
22
Sleeve M.k. WPL-D7698113

...
23
Pan-Meat WPL-D7698329

...
24
Glass Shelf M.k. WPL-10036028

...
25
Grommet, Mk WPL-D7873601

...
26
Xduct M.k. Air WPL-D7869001

...
27
Screw, No.8-32 X 5/16 Pph (blk) WPL-31750402

...
28
Rack, Bottle WPL-D7547614

...
29
Ladder Cantilever WPL-D7789807

...
30
Screw (3) WPL-67006425

...
31
Grommet, Screw WPL-M0580007

...
32
Ext. Air Duct WPL-D7869102

...
33
Seal, Crisper Front WPL-D7718403

...
34
Brkt, Cont Cover WPL-12414701

...
35
Screw-Sm WPL-M0238636

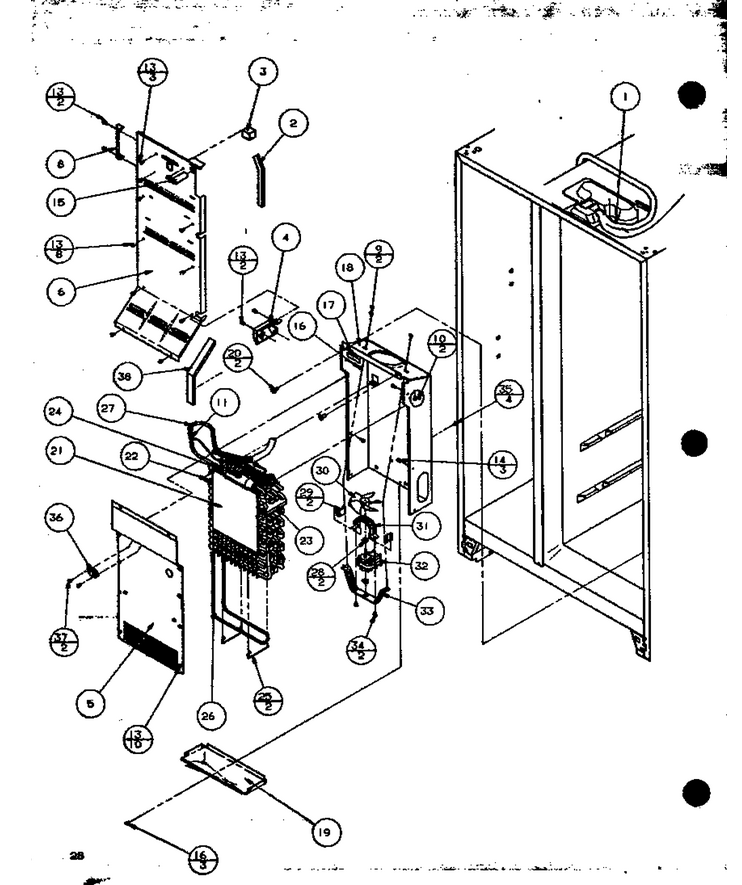

04 - Evap And Air Handling

...
...
1
Harness, Ref Liner WPL-10281501

...
2

...
3
Gasket, Air Block WPL-C8976102

...
4
Cover, M.k. Air WPL-D7786902

...
5
Cover Evaporator WPL-D7865908

...
6
Inner Fz Bach Pnt WPL-D7821124

...
8
Cover, Supply Air WPL-D7838302

...

...
10

...
11

...
13
Screw (3) WPL-67006425

...
14

...
15
Ext. Fill Tube WPL-A3127414

...
16

...
17
Gasket, Foam WPL-B5757707

...
18
Evaporator Shield WPL-D7865804

...
19
Drip Tray Pnt. WPL-D7850202

...
20

...
21
Gasket, Evap. WPL-B8327901

...
22
Block-Lh Air Coil WPL-B8385502

...
23
Block P M Air Coil WPL-B8385601

...
24
Kit, Thermostat WPL-C8972007

...
25
Clip, Evap. Heater WPL-C8983101

...
26
Heater, Defrost WPL-D7872801

...
27
Assy,low Side-Thin Wall Evap WPL-R0170041

...
28

...

...
30
Fan-Evap WPL-C8795501

...
31
Brkt Evap Fan WPL-C8881301

...
32
Motor-Evap WPL-WPC8891605

...
33
Bracket, Motor Shroud WPL-D7767701

...

...
35
Grommet A WPL-M0580002

...
36
Thermistor WPL-WPW10331672

...
37

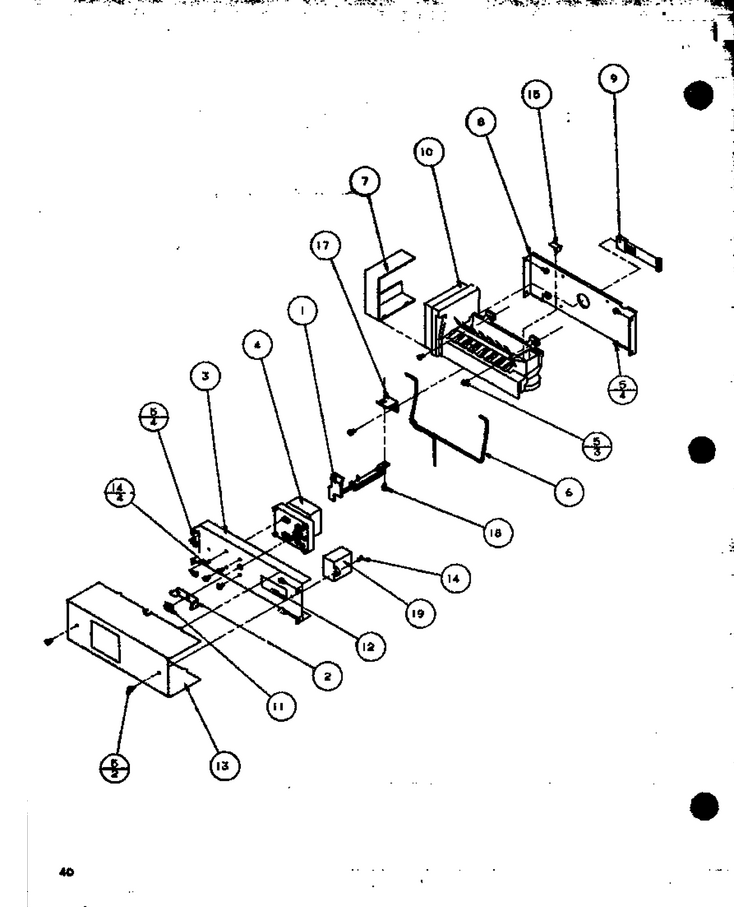

11 - Ice Bucket And Ice Maker

...
...
1
Im Shut Off Assy WPL-C8980404

...
2

...
3
Support,auger Motor WPL-D7749207

...
4
Kit, Auger Motor WPL-10114801

...
5
Screw (3) WPL-67006425

...
6
Arm,ice Maker Shut Off WPL-D7877001

...
7
Cover Im WPL-D7820401

...
8
Support-Im WPL-D7821004

...
9

...
10
Ice Maker Assy. WPL-D7824706Q


...
12
Gasket-Per Ft WPL-A3030305

...
13
Cover, Auger Motor WPL-D7788836

...
14

...

...
17
Bracket, I/m WPL-B8391802

...
18

...
19
Start-Dev WPL-W10613606
Schematic Image Zoomed
Shopper Approved
USA Today Champions 2025
BBB Accredited
Newsweek Best Online Shops 2025
Google Reviews
Processing
