Weed Eater BC2400 Gas Trimmer Type 2

Model: BC2400 Gas Trimmer Type 2

Save
Part Not Listed?Part Not Listed?
product name

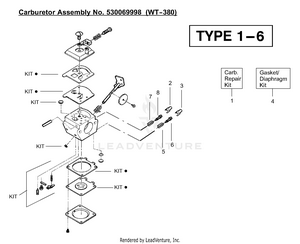

Carburetor Assembly (WT380) 530069998

...
...
1
Carburetor Repair Kit (KIT=Indicates Contents) PLN-530069829

...
2
Limiter Cap (High-Red) PLN-530038318

...
3
Limiter Cap (Low-Blue) PLN-530038317

...
4
Gasket/Diaphragm Kit (DOT=Indicates Contents) PLN-530069844

...
5
Needle Spring-Low Speed PLN-530035293

...
6
Needle-Low Speed PLN-530035433

...
7
Needle Spring-High Speed PLN-530035295

...
8
Needle-High Speed PLN-530035388

...
530069998

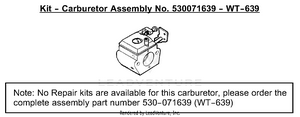

Carburetor Assembly - WT-639 PLN-530071639

Carburetor Assembly (WT639) 530071639

...
...
530071639
Carburetor Assembly - WT-639 PLN-530071639

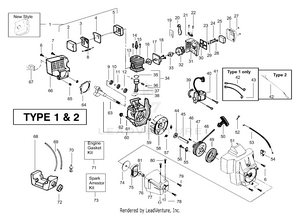

Engine Assembly Type 1 & 2

...
...
1
Kit-Muffler Old Style (Incls. 2-5,8) PLN-530069989

...
1
Kit-Muffler New Style (Incl. 8) PLN-530071390

...
2
Muffler Cover PLN-530036577

...
3
Muffler Baffle-Exit PLN-530053500

...
4
Muffler Baffle-First PLN-530053499

...
5
Muffler Body PLN-530036578



...
8
Muffler Spring Old Style PLN-530016197

...
8
Muffler Spring New Style PLN-530042088

...
9
Inner Bearing PLN-530032125

...
10
Retaining Ring-C'case PLN-530015945

...
11
C'case Seal PLN-530019179

...
12
Outer Bearing PLN-530032124

...
13

...
14
Spark Plug PLN-503235112

...

...
16
Gasket-Cyl/Carb Adpt PLN-530019243

...
17
Kit-Carb. Adaptor PLN-530071250

...

...
19
Choke Plate PLN-530037326

...
20
Choke Shutter PLN-530038102

...
21
Assy-Purge Bulb PLN-530038874

...

...
23

...

...
25
Air Filter Foam PLN-530037331

...
26
Air Filter Cover PLN-530037292

...

...

...
29
Choke Spacer PLN-530015852

...
30
Filter Plate PLN-53007413

...
31

...
32
Carburetor Assembly - WT-639 (Incls. Limiter Caps) PLN-530071639

...
33
Gasket-Carburetor PLN-530035421

...
34
Kit-Piston (Incl. 35,36 & Pin) PLN-530069987

...
35
PISTON RING PLN-545154009

...
36
Piston Pin Retainer PLN-530015162

...
37
assy-Connecting Rod PLN-530069615

...
38
Gasket-Cylinder PLN-530019223

...
39
Spacer-Ign. Module PLN-530036145

...
40
Ignition Module PLN-530039163

...

...
42
Assy-Lead Wire Old Style (type 1) PLN-530014663

...
42
Assy-Lead Wire New Style (type 2) PLN-530047278

...
43
SWITCH, GROUND WIRE PLN-581425901

...
44

...
45
Spacer-Flywheel PLN-530037705

...

...
47
STARTER PULLEY KIT PLN-530071786

...
48

...
49
STARTER SPRING PLN-545008010

...
50
Handle-Starter PLN-530027569

...
51
Fan Housing Old Style (type 1) PLN-530049857

...
51
Fan Housing New Style (type 2) PLN-530071392

...

...
53
Assy-Throttle Cable PLN-530037415

...
54
Kit-Switch PLN-530069572

...
55

...

...
57
Starter Spring PLN-530023817

...
58
FLYWHEEL ASSY PLN-545221701

...
59
Retainer (C'shaft) PLN-530015941

...
60
C'case & C'shaft Ass'y. (Incl. 59, 61, 63) PLN-530071625

...
61
Assy-Crankcase Old Style PLN-530014861

...
61
Assy-Crankcase PLN-530071627

...
62
Isolator-Crankcase PLN-530036792

...
63
Assy-Crankshaft PLN-530014864

...
64
Gasket-C'case/Shroud Old Style PLN-530019181

...
64
Gasket-C'case/Shroud New Style PLN-530054624

...
65
Isolator-Shroud PLN-530036793

...
66

...
67
Guard-Muffler PLN-530054536

...
68
Assy-Fuel Tank PLN-530049413

...
69
Kit-Fuel Line PLN-530069599

...
70
Assy-Fuel Pickup PLN-530095646

...
71
Kit-Engine Gasket (Incl. 16, 33, 38 & 64) PLN-530071253

...
72
Assy-Fuel Cap PLN-530014347

...
73
Kit-Spark Arrestor Old Style PLN-530069380

...
73
Kit-Spark Arrestor New Style PLN-530071391

...
74
Washer-Clutch PLN-530015611

...
75
Assy-Clutch PLN-530069491


...
77
Assy-Clutch Hsg. PLN-530014923

...
78

...

...

...
81
Washer-Flat PLN-530015828

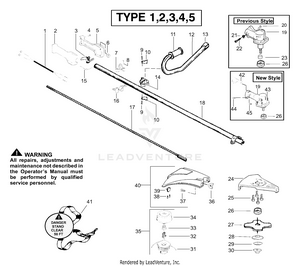

Handle & Shaft Assembly

...
...
1
Assy-Wire (type 2,3,4,5) PLN-530047307

...
2
Hsg.-Throttle Right Type 1 PLN-530036515

...
2
Hsg.-Throttle Right Type 2,3,4,5 PLN-530053968

...
3
Lever-Throttle Type 1 PLN-530036556

...
3
Lever-Throttle Type 2,3,4,5 PLN-530056334

...
4
Screw Type 1 PLN-530015957

...
4
Screw Type 2,3,4,5 PLN-530015886

...
5
Hsg.-Throttle Left Type 1 PLN-530036514

...
5
Hsg.-Throttle Left Type 2,3,4,5 PLN-530053969

...
6
Kit-On/Off Switch PLN-530069572

...
7
KIT HARNESS CLAMP PLN-530071605



...
10
Bracket-Handlebar PLN-530094572

...
11
Grip-Handlebar Fin PLN-530092086

...
12
Handlebar w/decal PLN-530010723

...
13
End Cap-Handlebar PLN-530092192

...
14
Clamp-Handlebar PLN-530012207

...
15
Spring-lever return (Type 2,3,4,5) PLN-530027597

...
16
Assy-Clamp Lower PLN-530055394

...
20
Screw-Pinch Clamp PLN-530015650

...
21

...

...
23
Sleeve-Seal PLN-530019235

...

...
27
Accy-4 Point Blade PLN-952701611

...
29
Washer-Belleville PLN-530016240

...
30
Nut-Flange LH PLN-530015793

...
31
Accy-Spool w/Line PLN-952711551

...
32
Retainer-Spool PLN-530401957

...
33
Spring-Return PLN-530053241

...
34

...
35
Accy-Cutting Head PLN-952711550



...

...
39
Line Limiter PLN-530052285

...
40
Kit-Shield Ass'y. (Incl.36-39) PLN-530069779

...
41
Assy-Shoulder Strap PLN-530094417

...
42
Bracket-Shield PLN-530095812

...

...

...
45
Screw-Align PLN-530016371

...
xx
Manual-Operator Type 1 Not Shown PLN-530087638

...
xx
Manual-Operator Type 2 Not Shown PLN-530088848

...
xx
Manual-Operator Type 3 Not Shown PLN-530086916

...
xx
Manual-Operator Type 4,5 Not Shown PLN-530163429

...
xx
Decal-Blade Direction Not Shown PLN-530056335

...
xx
Hex Wrench (5/32) Not Shown PLN-530031159

...
xx
Hex Wrench (3/16) Not Shown PLN-530031098

...
xx
Decal-H'bar Warning Not Shown PLN-530053690

...
xx
Decal-Shaft Warning Not Shown PLN-530055349
...
...
...
