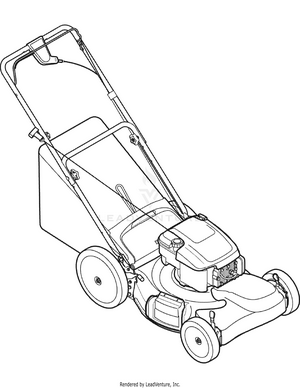

Troy-Bilt 12AV566F211 (2007) Self Propelled Mower

Model: 12AV566F211 (2007)

Save
Part Not Listed?Part Not Listed?
product name

.Quick Reference 566

...
...
xx
SPARK PLUG RJ19LM 802592S MTD-759-3338

...
xx
Pre Filter MTD-BS-493537S

...
xx
Air Filter MTD-BS-491588S

...
xx
Control Cable 40" (Brake) MTD-946-1130

...
xx
Variable Speed Cable MTD-946-04206A

...
xx
Drive Belt MTD-954-04082A

...

...
xx
Blade Bolt MTD-710-1257

...
xx
Blade Adapter w/ Pulley MTD-948-04015A

...
xx
BLADE BELL SUPPORT MTD-736-0524B-1

...
xx
Wheel 8 x 2.125 (Front) MTD-734-04018C

...
xx
REAR WHEEL12X2.1 (Rear) MTD-734-04019

...
xx
Battery MTD-NA

...
xx
Ignition Key MTD-NA

...
xx
Ignition Switch MTD-NA

...
xx
Trailshield MTD-731-05642A

...
xx
Rear Discharge Door MTD-731-06847

...
xx
Grass Bag MTD-964-04007A

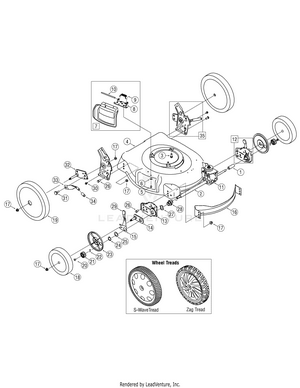

Drive & Wheel Assembly

...
...
1
Slev. Spacer 1.8" Lg. MTD-750-04405

...
2
Sleeve Spacer 9.10" Lg. MTD-750-04404

...
3
Self-Tapping Sems Screw MTD-710-0654A

...
4
21" Deck 3 in 1 SP MTD-787-01278

...
5
TT Screw 1/4-20 x 0.5 MTD-710-0599

...
6
SPRING WASHER BELL MTD-736-0270

...
7
Hinged Mulch Plug Assembly MTD-987-02055

...
8
Chute Deflector Adapter MTD-17032A

...
9
TORSION SPRING MTD-732-1014C

...
10
HINGE PIN MTD-747-0710A

...
11
Transmission Ass’y Com plete MTD-918-04377B

...
12
Height Adjustment Ass’y - LH MTD-987-02193A

...
12
Height Adjustment Assembly RH MTD-987-02194A

...
13
Height Adjuster Plate - RH MTD-787-01298A-0637

...
13
Height Adjuster Plate - LH MTD-787-01299A-0637

...
14
Pivot Plate Assembly MTD-687-02044

...
15
Front Lever - RH MTD-732-0706

...
15
Front Lever - LH MTD-732-0707

...
16
FRONT BAFFLE MTD-782P5002B

...
17
Flange Lock Nut, 3/8-16 MTD-712-04065

...
18
Wheel 8 x 2.125 MTD-734-04018C

...
19
REAR WHEEL12X2.1 MTD-734-04019

...
20
Screw 1/4-20 x .390 MTD-710-04531

...
21
Gear 14T RH FWD RH MTD-717-1762

...
21
Gear 14T LH FWD LH MTD-717-1761

...
22
Dowel Pin MTD-915-0221

...
23
Wheel Dust Cap MTD-782-7551A

...
24
Snap Ring MTD-716-0102

...
25
Flat Washer MTD-736-0474

...
26
Hex Screw, 3/8-16 x.75 MTD-710-0216

...
27
Wave Washer MTD-736-0447

...
28
Bearing Assembly MTD-982-0015

...
29
HEIGHT ADJUSTMENT KNOB MTD-731-13116-1

...
30
TT Scr. w/Washer 1/4-20 x.625 MTD-710-1652

...
31
Shoulder Scr.500 Dia. x.434 MTD-738-0507B

...
32
Pivot Bar RH MTD-987-02335

...
32
Pivot Bar LH MTD-987-02336

...
33
Rear Spring Lever MTD-732-0866

...
34
Foam Grip MTD-720-0312

...
35
Rear Handle Bracket Assy. - LH MTD-987-02280A

...
35
Rear Handle Bracket Assy. - RH MTD-987-02279A

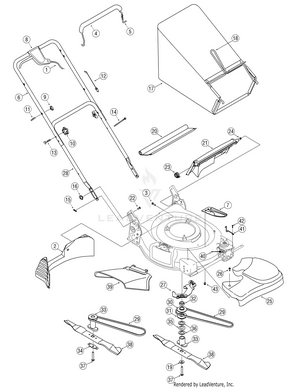

General Assembly

...
...
1
Variable Speed Cable MTD-946-04206A

...
2
Rear Baffle 21" Rd. MTD-731-04150C

...
3
Screw 1/4-15 x 1.000 MTD-710-1241

...
4
Deluxe Bail Cover If Equipped MTD-731-04204

...
5
Blade Control MTD-747-1161A

...
6
Upper Handle MTD-749-04206

...
7
Cable Mount Bracket MTD-787-01258A


...
9
Handle Knob MTD-720-0279

...
10
STAR KNOB 5/16-18 MTD-720-04072A

...
11
Eye Bolt MTD-710-1205

...
12
Control Cable MTD-946-0957

...
12
Control Cable (brake) MTD-946-1113A

...
12
Control Cable 40" MTD-946-1130

...
12
Control Cable - 40.75" MTD-946-1132

...
13
Carriage Bolt 5/16-18 x 2.0 MTD-710-1174

...
14
7" CABLE TIE MTD-725-0157

...
15
Cotter Pin MTD-714-0104

...
16

...
17
Grass Bag MTD-964-04007A

...
18
Grass Bag Frame MTD-747-04080A

...
19
Wash., Bell, .396 x 1.140 x .095 Honda Engine MTD-736-0452

...
20
Trailshield MTD-731-05642A

...
21
Grass Bag Door MTD-753-06366

...
22
Carriage Bolt 1/4-20 MTD-710-0703

...
23
Torsion Spring - RH MTD-732-04090A

...
24
Pivot Rod MTD-747-04588

...
25
Transmission Cover (Black) MTD-931-05020A

...
26
Shoulder Screw # 12 -24 MTD-710-1650

...
27
Belt Keeper Bracket MTD-787-01265A-0637

...
28
Lower Handle MTD-749-0928A-0637

...
29
Drive Belt MTD-954-04082A

...
30
Pulley, Half Honda Engine MTD-956-04161

...
31
Pulley, Half Honda Engine MTD-956-04160

...
32
Slv Spacer 25mm x 1.375 x .62 Honda Engine MTD-750-04438A

...
33
Blade Adapter Honda Engine MTD-748-04082

...
33
Blade Adapter w/ Pulley Briggs & Stratton Engine MTD-948-04015A

...
34
BLADE BELL SUPPORT Briggs & Stratton Engine MTD-736-0524B-1

...
35
Space Washer Honda Engine MTD-736-0447

...
36
Flat Washer Honda Engine MTD-736-0277

...
37
Hex Screw 3/8-24 x 2.50 MTD-710-1257

...

...
39
Side Discharge Chute MTD-731-04177

...
40
Extension Spring MTD-732-04317

...
41
Belt Keeper Wire MTD-732-04294

...
42
Torx Screw MTD-710-04329

...
43
Scr., 1/4-14 x.625 MTD-710-0896
...
...
...
