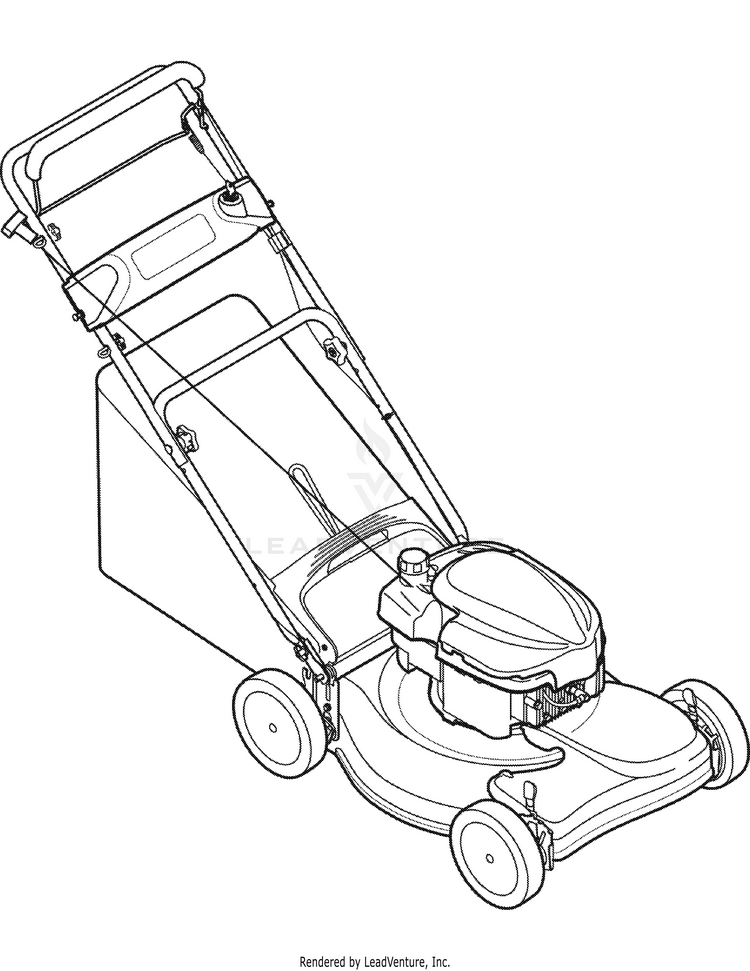

Troy-Bilt 12AE449D066 (2007) Self Propelled Mower

Model: 12AE449D066 (2007)

Save
Part Not Listed?Part Not Listed?
product name

.Quick Reference

...
...
xx
SPARK PLUG RJ19LM 802592S MTD-759-3338

...
xx
Pre Filter MTD-BS-493537S

...
xx
Air Filter MTD-BS-491588S

...
xx
Control Cable - 40.75" (Brake) MTD-946-1132

...
xx
51" CONTROL CABLE MTD-946-04203

...
xx
Drive Belt MTD-954-0637A

...

...
xx
Blade Bolt MTD-710-1257

...
xx
Blade Adapter w/ Pulley MTD-948-04015A

...
xx
BLADE BELL SUPPORT MTD-736-0524B-1

...
xx
Wheel 8 x 2.125 (Front) MTD-734-04018C

...
xx
WHEEL KIT IDLE 8 x 2 (W/BEARINGS) (Rear) MTD-753-08175

...
xx
BATTERY REPLACEMENT KIT If equipped MTD-753-10804

...
xx
Key If equipped MTD-925-0201

...
xx
Key Switch If equipped MTD-925-04347

...
xx
Trailshield MTD-731-05642A

...
xx
Grass Bag Door MTD-753-06366

...
xx
Grass Bag MTD-964-04007A

General Assembly

...
...
1
Blade Control MTD-747-1161A

...
2
Upper Handle MTD-749-1092A

...
2
Upper Handle Electric Start Models MTD-749-1233D-0637

...
3
Grass Bag Frame MTD-747-04080A

...
4
Lower Handle MTD-749-0928A-0637

...
5
Wing Nut MTD-720-0279

...
6
Rope Guide MTD-710-1205

...
7
Carriage Bolt ,5/16-18 x 2 MTD-710-1174

...
8
Grass Bag MTD-964-04007A

...
9
STAR KNOB 5/16-18 MTD-720-04072A

...
10
Sleeve Spacer - LH MTD-750-04595

...
11
7" CABLE TIE MTD-725-0157

...
12
Carriage Bolt ,1/4-20 MTD-710-0703

...
13
Grass Bag Door MTD-753-06366

...
14
Screw 1/4-20 MTD-710-04531

...
15
Bail Cover MTD-731-04204

...
16
Torsion Spring - RH MTD-732-04090A

...
17
WHEEL KIT IDLE 8 x 2 (W/BEARINGS) MTD-753-08175

...
18
Rear Baffle MTD-731-04150C

...
19
Washer, 1.5" OD MTD-736-0474

...
20
Deck - 21" MTD-787-01277

...
21
Snap Ring MTD-716-0102

...
22
FRONT BAFFLE MTD-782P5002B

...
23
Blade Adapter w/ Pulley MTD-948-04015A

...

...
25
Hex Bolt , 3/8-24 x 2.5 MTD-710-1257

...
26
Pivot Plate Assembly MTD-687-02044

...
27
BLADE BELL SUPPORT MTD-736-0524B-1

...
28
Height Adjuster Plate - RH MTD-787-01298A-0637

...
28
Height Adjuster Plate - LH MTD-787-01299A-0637

...
29
HEIGHT ADJUSTMENT KNOB MTD-731-13116-1

...
30
Front Lever - RH MTD-732-0706

...
30
Front Lever - LH MTD-732-0707

...
31
Shoulder Screw MTD-738-0507B

...
32
Wheel 8 x 2.125 MTD-734-04018C

...
33
Screw, 1/4-15 x 1.000 MTD-710-1241

...
34
Control Cable - 40.75" MTD-946-1132

...
35
Sleeve Spacer - RH MTD-750-04594

...
36
Trailshield MTD-731-05642A

...
37
Wheel Dust Cap MTD-782-7551A

...
38

...
39
Rear Door Pivot Rod MTD-747-04587

...
40
Spring Lever MTD-732-04175

...
41
Pivot Arm Assembly - RH MTD-987-02071A

...
41
Pivot Arm Assembly - LH MTD-987-02070A

...
42
AB Screw MTD-710-1652

...
43
Flange Lock Nut, 3/8-16 MTD-712-04065

...
44
Hairpin Clip MTD-714-0104

...
45
TT Sems Screw, 3/8-16 x 1.00 MTD-710-0654A

...
46
Height Adjustment Ass’y - LH MTD-987-02193A

...
46
Height Adjustment Assembly RH MTD-987-02194A

...
47
Handle Bracket Assembly - LH MTD-987-02270A

...
47
Handle Bracket Assembly - RH MTD-987-02271A

...
48
Drive Control MTD-747-1214

...
49
Shoulder Screw MTD-710-1650

...
50
51" CONTROL CABLE MTD-946-04203

...
50
CONTROL CABLE 48.75" Electric Start Models MTD-946-04282

...
51
Drive Belt MTD-954-0637A

...
52
Transmission Assembly MTD-918-04376B

...
53
Transmission Cover (Black) MTD-931-05020A

...
54
Belt Tension Spring MTD-732-1043

...
55
Bearing Assembly MTD-982-0015

...
56
Wave Washer MTD-736-0447

...
57
Hex Screw MTD-710-0216

...
58
Dowel Pin MTD-915-0221

...
59
Gear, 14T - RH MTD-717-1762

...
59
Gear, 14T - LH MTD-717-1761

...
60
Cable Tie Electric Start Models MTD-725-0157

...
61
Electric Starter Harness Assembly Electric Start Models MTD-925-04072

...
62
BATTERY CHARGER Electric Start Models MTD-725-06121C

...
63
Key Electric Start Models MTD-925-0201

...
64
Screw, #10-16 x .75 Electric Start Models MTD-710-1667A

...
65
BATTERY REPLACEMENT KIT Electric Start Models MTD-753-10804

...
66
Plastic Rivet Electric Start Models MTD-728-0199

...
67
Key Switch Electric Start Models MTD-925-04347

...
68
Screw, 1/4-20 x 1.75 Electric Start Models MTD-710-0136

...
69
SPRING WASHER BELL Electric Start Models MTD-736-0270

...
70
Electric Starter Harness Electric Start Models MTD-925-04072

...
71
Flange Lock Nut 1/4-20 Electric Start Models MTD-712-04064
...
...
...
