Tecumseh TNT100-10102F 4-Cycle Vertical OV-TVM

Model: TNT100-10102F

Save
Part Not Listed?Part Not Listed?
product name

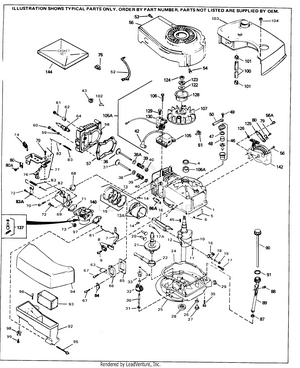

Engine Parts List #1

...
...
1
CYLINDER TPC-36479A

...
2
DOWEL PIN TPC-26727

...
4
OIL SEAL TPC-32600

...
5
GOVERNOR ROD TPC-30589

...
6
WASHER TPC-28277

...
7
GOV LEVER TPC-32651

...
8

...
9

...
10
CRANKSHAFT TPC-34821

...
11
GROOVE PIN TPC-29783

...
12

...
13A
PISTON & PIN ST TPC-35541

...
13A
PISTON & PIN 10 TPC-35542

...
13
PISTON ASSY STD TPC-35544A

...
13
PISTON ASSY 020 TPC-35546

...
13
PISTON ASSY 010 TPC-35545A

...
13A
PISTON & PIN 20 TPC-35543

...
14
RET RING TPC-20381

...
15
PISTON ASSY STD TPC-35544A

...
15
RING SET 020 TPC-35549

...
15
RING SET 010 TPC-35548A

...
16
CONN ROD TPC-30963B

...
17

...
20
VALVE LIFTER TPC-27241

...
21
CAMSHAFT TPC-35992

...
22
OIL PUMP TPC-29914

...
24
GASKET TPC-37609

...
25
MTG FLANGE TPC-37644

...
26
GASKET TPC-28833

...
27
DRAIN PLUG TPC-36083

...
28
OIL SEAL TPC-26208

...
29
PIPE PLUG TPC-28534

...
30
GOV SHAFT TPC-30574A

...
31

...
32

...
33
GOV SPOOL TPC-30588A

...
34
RET RING TPC-29193

...
35

...
36
INT VALVE ST TPC-29314C

...
36
EX/INT VALVE OS TPC-29315C

...
37
EXH VALVE STD TPC-29313C

...
37
EX/INT VALVE OS TPC-29315C

...
38A
CAP & SEAL TPC-35390

...
38
VALVE CAP TPC-31671

...
39
VALVE SPRING TPC-31672

...
40
VALVE CAP TPC-31673

...
42
PLUG COVER TPC-610118

...

...
46
BREATHER KIT TPC-34214B

...
47
GASKET TPC-33735

...
48
AIR CLEANER TPC-33734

...
49

...
50

...
51

...
52
GROUND WIRE TPC-34231

...
53

...
54

...
56

...
57

...
58
CYL HEAD TPC-36476

...
59
WASHER TPC-26073

...
60

...
64
SPARK PLUG TPC-33636

...
64
SPARK PLUG TPC-35395

...
65

...
66
VALVE COVER TPC-32755

...
67

...
68

...
69
INTAKE PIPE TPC-33004A

...
70

...
71

...
72
SCREW TPC-6201

...
73

...
74
TERMINAL TPC-610973

...
75
CONNECTOR TPC-610885

...
76

...
77
CONTROL ASSY TPC-33889A

...
79

...
80

...
80A

...
81
GOV LINK TPC-34336A

...
82
GOV LINK TPC-33151

...
83
GOV SPRING TPC-33890

...
87
GASKET TPC-34265

...
88

...
89
FILLER TUBE TPC-35581

...
90
DIPSTICK TPC-35582

...
91
O RING TPC-35499

...
92
CLEANER BODY TPC-33895

...
93
AIR CLEANER TPC-33896

...
94
CLEANER COV TPC-33897

...
95

...
96

...
97
GASKET TPC-33051

...
100
FUEL LINE TPC-30705

...
101

...
103
FUEL TANK TPC-33904B

...
104

...
105

...
105
LAMINATION TPC-34443D

...
106

...
106A
SPACER TPC-34080

...
107
FLYWHEEL TPC-611050

...
123

...
124

...
128
STARTER CUP TPC-34461

...
129

...
130
ALT COIL TPC-36952

...
137
INLET NEEDLE KIT TPC-631021B

...
140
CARBURETOR TPC-632795A

...
144
GASKET SET TPC-33906D

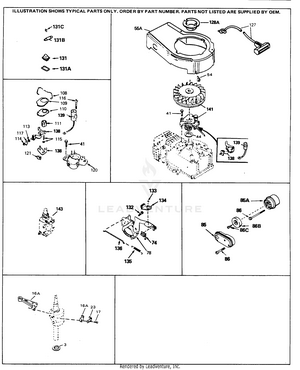

Engine Parts List #2

...
...
17

...
23
LOCK PLATE TPC-32609

...
54

...
55A
BLOWER HSG TPC-33907A

...
74
TERMINAL TPC-610973

...
85A
MUFFLER TPC-27181C

...
86B

...
86

...
86C

...
127
ROPE ASSY TPC-590343

...
128A

TEC-632050A 1056 Mfg. No. 632050A-TEC

...

No Parts Available for this Schematic

...
...
...
