product name

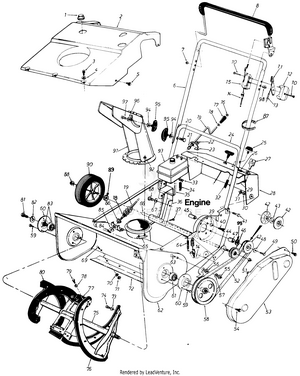

SnowFlite 316-181-122 Snow Thrower

Model: 316-181-122

Save
Part Not Listed?Part Not Listed?
product name

Parts

...
...
1
Gas Tank Cap (180 & 181) MTD-TC-410240

...
xx
Gas Tank Cap (190) MTD-751-0363

...
2
21" Shroud (180 & 181) MTD-731-0702

...
xx
21" Shroud (190) MTD-731-0703

...
3
Hex B-Tap Scr. #10 x .38" MTD-910-0429

...
4
Spr.-Wash. .206" I.D. x .448" O.D. MTD-736-0370

...
5
Hex L-Wash. Hd. AB-Tap 1/4 x.62" Lg. MTD-710-0892

...
6
Upper Handle-Chrome MTD-749-0536

...
xx
Cap Speed Nut MTD-726-0135

...
7
Cap Speed Nut MTD-726-0135

...
8
Control Handle Ass'y.-L.H. MTD-731-0791

...
10
Truss Mach. Hi-B Tap Scr. #12 x 1.5" Lg. MTD-710-0796

...
11
Throttle Control Lever (190 Only) MTD-931-0972

...
12
Control Panel Half (180 & 181) MTD-731-0525

...
xx
Control Panel Half (190) MTD-731-0523

...
13
Throttle Wire-35" (190 Only) MTD-746-0544

...
14
Clutch Cable 35" Lg. MTD-946-0506

...
15
Clutch Panel Half MTD-731-0526

...
16
Push Cap 3/8" Rod MTD-726-0100

...
17
Knob - Black MTD-920-0171

...
18
Fl-Wash. .385" I.D. x .62" O.D. MTD-736-0140

...
19
Chute Crank Ass'y. MTD-784-5179

...
20
Carriage Bolt 5/16-18 x 2 MTD-710-1174

...
21
Chute Crank G rommet MTD-735-0213

...
22
Hex L-Nut 1/4-20 Thd MTD-912-0107

...
23
Upper Chute Crank Brkt. MTD-784-5178A

...
24
Lower Handle-Chrome MTD-749-0691

...
25

...
26
Plastic Plug-1-1/4" MTD-731-0496

...
27
Key (Tech. Eng.) MTD-TC-35062

...
28
Dash Panel Ass'y. MTD-784-5163

...
29
Ignition Wire MTD-725-0958

...
30
Lock Wash. 5/16" I.D. MTD-936-0119

...
31
HEX NUT 5/16-18 MTD-712-3010

...
32
Primer Hose - 11" Lg. MTD-TC-32180C

...
33
Hose Clamp-.406" Dia. MTD-726-0207

...
34

...
35
Cable Tie-17.75" Lg. MTD-726-0225

...
36
Engine Support Brkt. MTD-784-5341

...
37
Hex L-Wash. Hd. AB-Tap Scr. 1/4 x.62" Lg. MTD-710-0892

...
39
Bell-Wash. .345" I.D. x .88" O.D. MTD-736-0242

...
40
SCREW 5/16-18 x 1.5 LG (180 & 181) MTD-710-0805A

...
xx
Hex Bolt 5/16-24 x .62" Lg. (190) MTD-710-0237

...
41
SCREW 5/16-18 x 1.5 LG MTD-710-0805A

...
42
Pulley Half, .625 x 2.25 MTD-956-0416B

...
43
Fl-Wash. .635" I.D. x .93" O.D. (180 & 181) MTD-736-0116

...
xx
Fl-Wash. (190) MTD-936-0256

...
44
KIT-IDLER/BRAKE BRACKET MTD-753-05156

...
45
Spacer.325" I.D. (180 & 181 Only) MTD-950-0589

...
46
Fl-Idler w/Flanges 2.12" O.D. MTD-756-0313

...
47
Spacer .635" I.D. x .89" O.D. x .57" (180 & 181 Only) MTD-948-0201

...
48
Bell-Wash. .345" I.D. x .88" O.D. MTD-736-0242

...
49
Hex Bolt 5/16-24 x .75" Lg. MTD-710-0157

...
50
Hex L-Wash. Hd. AB-Tap Scr. 1/4 x.62" Lg. MTD-710-0892

...
51
Hex L-Nut 3/8-24 Thd. MTD-912-0296

...
52
V-Belt 1/2 x 35.0" Lg. (180 & 181) MTD-954-0101A

...
xx
"V"-Belt 1/2" x 35" Lg. (190) MTD-754-0235

...
53
BELT COVER SINGLE (POWDER BLACK) MTD-790-00045C-0637

...
54
Hex B-Tap Scr. 1/4" x .38" Lg MTD-710-0352

...
55
HEX NUT 5/16-18 MTD-712-3010

...
56
Shld. Spacer .50" Dia. x .27" Lg. MTD-748-0234

...
57
Lock Wash. 5/16" I.D. MTD-936-0119

...
58
1/2" V -Pulley 1/2-20 LH. x 6 O.D. MTD-756-0475

...
59
Hex B-Tap Scr. 1/4" x .38" Lg MTD-710-0352

...
60
Bearing Cup MTD-784-5174-0637

...
61
BALL BEARING MTD-941-0600

...
62
21" Blower Hsg. Ass'y. MTD-784-5325

...
63
Truss Mach. Scr. 5/16-18 x .75 " Lg . MTD-710-0323

...
64
Extension Spring .33 OD x 1.12 Lg. MTD-732-0357A

...
65
Chute Flange Keeper Ass'y. MTD-05783

...
66
Wheel Axle Tubing MTD-749-0605

...
67
L-Wash. 1/4" I.D. MTD-936-0329

...
68
Hex Wash. S-Tap Scr. 1/4-20 x.50" Lg. MTD-710-0599

...
69
Carriage Bolt 1/4-20 x .62" Lg.* MTD-710-0134

...
70
SPRING WASHER BELL MTD-736-0270

...
71
Hex Nut 1/4-20 Thd. MTD-912-0287

...
72
Shave Plate MTD-731-1033

...
73
Fl-Wash. .281" I.D. x .50" O.D. MTD-736-0142

...
74
Hex Wash. B-Tap Scr. 1/4 x .62" (Spec.) MTD-710-0896

...
75
Auger Ass'y. 21" MTD-984-04027A

...
76
Rubber Spiral - L.H. MTD-931-0780A

...
77
Rubber Paddle MTD-931-0782A

...
78
Fl-Wash. .218" I.D. x .62" O.D. MTD-736-0400

...
79
Special Screw, #10-16 x .625 MTD-710-04669

...
80
Rubber Spiral - L.H. MTD-931-0780A

...
81
Hex Wash. TT-Tap Cl-Scr. 1/4-20 x .75" Lg. MTD-710-0875

...
82
L-Wash. 1/4" I.D. MTD-936-0329

...
83
Kit-Bearing and Collar MTD-753-0374

...
84
Cotter Pin 3/32" Dia. x .75" MTD-714-0507

...
85
Fl-Wash. .390" I.D. x 1.50" O.D. MTD-736-0234

...
86
Hex Bushing .385" I.D. MTD-741-0403

...
87
Cable Tie MTD-726-0188

...
88
Push Cap 1/2" Dia. MTD-726-0221

...
89
Fl-Wash. .510" I.D. x .75" O.D. MTD-736-0108

...
90
Wheel & Tire Ass'y. 6 x 1.5 MTD-734-0831

...
91
5" Dia. Chute Assy. MTD-784-5332

...
92
Hex L-Nut 1/4-20 Thd MTD-912-0107

...
93
FUEL TANK MTD-TC-32660A

...
94
Bell-Wash. .345" I.D. x .88" O.D. MTD-736-0242

...
95
Star Knob MTD-720-04072A

...
96
Fl-Wash. .328" I.D. x .68" O.D. MTD-736-0278

...
97
Carriage Bolt 5/16-18 x.62 MTD-710-0260A

...
98
Control Disc Pin MTD-731-0524

...
99
Fl-Wash. .635" I.D. x 1.04" O.D. MTD-736-0162

...
xx
3 HP 110V Electric Start MTD-751-0355

...
xx
5 HP 110V Electric Start MTD-751-0356
...
...
...
