product name

Poulan/Snapper S1634 Snapper Gas Saw Type 3

Model: S1634 Gas Saw Type 3

Save
Part Not Listed?Part Not Listed?
product name

Carburetor Assembly (WT324) P/N 530069703

...
...
1
Limiter Cap High (brown) PLN-530038479

...
2
Limiter Cap Low (tan) PLN-530038478

...
3
Carburetor Repair Kit Walbro (WT324) (KIT = Indicates Contents) PLN-530069826

...
4
Gasket Diaphragm Kit Walbro (WT324) (DOT = Indicates Contents) PLN-530069844

...
xx
Kit-Carburetor (Walbro-WT-89) PLN-545081885

Carburetor Assembly (WT624) P/N 530071620

...
...
530071620
Kit-Carburetor (Walbro-WT-89) PLN-545081885

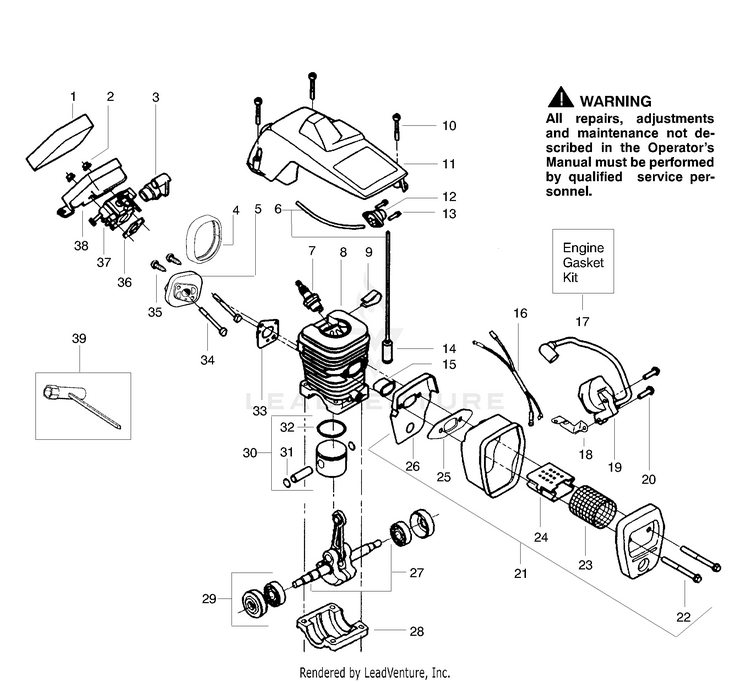

Engine Assembly Type 3

...
...
1
Foam Air Filter PLN-530037793


...
3
Grommet Carb Adjust PLN-530035526

...
4
Seal Carb Adapter PLN-530054144

...
5
Adapter Carb. PLN-530049700

...
6
Kit Fuel Line (Small) PLN-530069247

...
7
BPMR7A NGK SPARK PLUG PLN-503235111

...
8

...
9
Clip High Tension Lead PLN-530016136

...

...
11
Shield Cylinder PLN-530071310

...
12
Kit-Purge Bulb PLN-530071835

...

...
14
Assy Fuel Pickup PLN-530095646

...
15
Insulator Heat PLN-530037652

...
16
Assy. Wire Harness PLN-530052296

...
17
Kit Engine Gasket (Incl. 25, 33 & 36) PLN-530069608

...
18
Strap Ground PLN-530047442

...
19
Module Ignition PLN-530039198

...

...
21
MUFFLER (Incl. 22-26) PLN-530071904

...

...
23
Screen Spark PLN-530036103

...
24
Diffuser Muffler PLN-530037813

...
25
Gasket Muffler (kit) PLN-530069608

...
26
Backplate Muffler PLN-530049870

...
27
CRANKSHAFT ASSY PLN-545113101

...
28
Cap Crankcase PLN-530037935

...
29
Assy. Seal & Bearing PLN-530056363

...
30
Kit Piston (Incl. 31 & 32) PLN-530071408

...
31
Retainer Piston Pin PLN-530015697

...
32
Ring Piston PLN-530029805

...
33
Gasket Adapter(kit) PLN-530069608

...

...

...
36
Gasket Carb.(kit) PLN-530069608

...
37
Kit-Carburetor (Walbro-WT-89) PLN-545081885

...
38
Housing- Air Filter PLN-530057480

...
39
Wrench Bar PLN-530031163

...
xx
Operator Manual Not Shown PLN-530163674

Handle & External Assembly

...
...
1
Lever-Switch (Includes Pin) PLN-530038227

...
2
Spring-Switch PLN-530016149


...
4
Kit-Fuel Line (Large) PLN-530069216

...
5

...
6
FUEL CAP ASSY PLN-580940901

...
7
Wire-Throttle PLN-530037809

...
8
Lever-Choke PLN-530047989

...
9
Grommet-Choke Knob PLN-530038406

...
10
Assy-Chassis PLN-530056607

...
11
Nut-Speed PLN-530015922

...
12
Kit-Trigger & Lockout PLN-530071305

...
13
Housing-Fan PLN-530054717

...

...
15
Nut-Flywheel PLN-530016134

...
16
Washer-Flywheel PLN-530015127

...
17
FLYWHEEL ASSY PLN-530047534

...
18
Washer - Thrust PLN-530015907

...
19
Assy-Drum W/brg. PLN-530047061

...
20
Washer-Clutch PLN-530015611

...
21
Assy. - Clutch PLN-530014949

...
22
Assy-Chain Brake PLN-530056960

...
23
Nut-Bar Mounting PLN-530015917

...
24
Retainer-Bar Adjust PLN-530038593

...
25
Kit-Bar Adjust (Incl.24,26) PLN-530069611

...
26
Pin-Bar Adjust PLN-530015826

...
27

...
28
Chain 16" PLN-952051534

...
29
Plate-Bar Mounting PLN-530038238

...

...
31
Chain Catcher PLN-530029850

...

...
33
OIL TANK CAP PLN-530057236

...

...
35
Handle-Front PLN-530059173

...
36
Kit-Oil Check Valve PLN-530071666

...
37
Spring - Starter Dog PLN-530023817

...

...
39
STARTER PULLEY PLN-545034301

...
40
SPRING STARTER PLN-545008015

...
41

...
42

...
43
Handle-Starter PLN-530056402

...

...
45
Kit-Oil Pump (Incl 46,47,49) PLN-530071259

...
46
Gear-Worm Spring PLN-530037820

...
47
Elbow-Oil Pickup PLN-530049477

...
48
SCREW 6-19X.437 PLN-545227101

...
49
Seal Block PLN-530019206

...
50
Assy-Oil-Pickup (Incl. 51-53) PLN-530047663

...
51
Pickup-Oiler PLN-530038373

...
52
Filter-Oil PLN-530056533

...
53
Filter-Oil PLN-530056533
...
...
...
