Poulan Paramount PHT19 Gas Hedgetrimmer

Model: PHT19 Gas Hedgetrimmer

Save
Part Not Listed?Part Not Listed?
product name

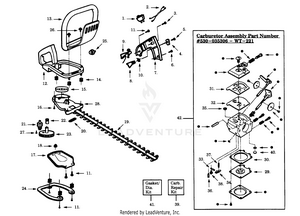

HANDLE, BLADE & CARBURETOR WT-221

...
...
1
Ignition Switch PLN-530029954

...
2
WIRE HARNESS ASSY PLN-545172901


...
4
Trigger Lever PLN-530029958



...
7
Handle Cover PLN-530029960

...
8
Throttle Trigger PLN-530053884

...
9
Throttle Lockout PLN-530036122

...
10
Trigger Spring PLN-530036123

...

...
12
Rear Handle & Tank Ass'y. PLN-530029963

...
13
Front Handle PLN-530094992

...
14
Isolator Spring PLN-530029946

...
15
Assy-Drum PLN-530056069

...

...
17
Gear Box Plate PLN-530029916

...
18
Bushing Blade PLN-530032121

...
19
Assy-Blade 19" PLN-530403228

...
20
Blade Seal PLN-530029948

...
21
Pinion Ass'y. PLN-530036228

...
22
Drive Gear Bearings PLN-530016013

...
23
Drive Gear Ass'y. PLN-530069355

...
24
Isolator Plate PLN-530036046

...
25
Fuel Cap Ass'y. PLN-530014678

...

...

...
28
Assy-Gear Box (Incl. 21, 22 & 27) PLN-530071931

...
29
DIAPHRAGM PLN-503896701

...
30
Metering Diaphragm Gasket PLN-530035320

...
31

...
32
PUMP DIAPHRAGM PLN-504130807


...
34
Metering Lever PLN-505520127

...
35
Fuel Inlet Screen PLN-530035178

...
36

...
37
WT-141 - T1 PLN-530035188

...

...
39
Carburetor Repair Kit (Incl. 33-38, & 40) PLN-530035312

...
40
Welch Plug PLN-530035319

...
41
Gasket/Diaphragm Kit (Incl. 29-32) PLN-530035313

...
42
CARBURETOR Parts indicated by an . in illustration are for clarity only, order complete assembly. PLN-530035305

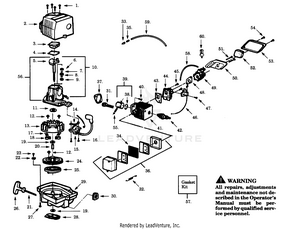

POWER UNIT

...

...

...
3
Crankcase Cover PLN-530029929

...

...
5
Crankshaft Ass'y. PLN-530014307

...
6
Inner Bearing PLN-530032125

...
7
Retaining Ring PLN-530015945

...
8
Crankcase Seal PLN-530019179

...
9
Outer Bearing PLN-530032124

...
11
Retaining Ring PLN-530015941

...

...
13
FLYWHEEL ASSY PLN-545221701

...
14

...
15
Ignition Module PLN-530039163

...

...
17
Spring - Starter Dog PLN-530047570

...
18
Starter Dog PLN-530029939

...
19

...
20
Flywheel Spacer PLN-530015930

...
21

...
22

...

...
24
Starter Pulley Kit (Incl. 12) PLN-530069353

...
25
STARTER SPRING PLN-545008010

...
26
Starter Handle PLN-530027569

...

...
28
Clutch Ass'y. Kit PLN-530014396

...
29
Fan Housing PLN-534014615

...
30

...
31
Assy-Connecting Rod PLN-530069615

...
32
Muffler Spring PLN-530016197

...
33
Check Valve PLN-530026119

...
34
Muffler Screen PLN-530036180

...
35
Vent Fitting PLN-530024475

...
36
Muffler Kit PLN-530069659

...
37
Gasket-Cylinder PLN-530019223

...
38
Piston Ring PLN-530029924

...
39
Kit - Piston (Incl. 38 & 55) PLN-530069613

...

...
42
Spark Plug PLN-530030073

...
43
Gasket - Cylin./Carb. PLN-530019233

...
44
Carb. Adaptor PLN-534036535

...

...
46
Throttle Cable Ass'y. PLN-530014384

...

...
48

...
49
CARBURETOR PLN-530035305

...
50

...

...
52
Air Filter Foam PLN-530029934

...
53
Air Filter Cover PLN-530036193

...

...
55
Piston Pin Retainer PLN-530015162

...
58
Fuel Line PLN-530069247

...
59
Vent Line PLN-530069216

...
60
Assy-Fuel Pickup PLN-530095646

...
0
Operator Manual Not Shown. PLN-534068521

...
0
Carton (Not a serviceable part) Not Shown. PLN-534061547

...
0
Starting Inst. Decal (Not a serviceable part) Not Shown. PLN-534036788
...
...
...
