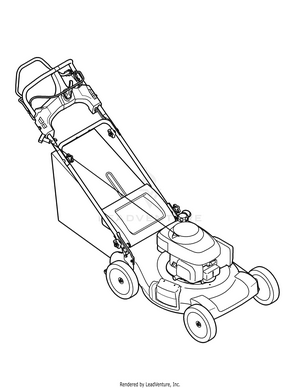

Platinum by MTD 12AI832Q724 (2008) Self Propelled Mower

Model: 12AI832Q724 (2008)

Save
Part Not Listed?Part Not Listed?
product name

.Quick Reference

...
...
xx
Spark Plug MTD-98079-56846

...
xx
Pre Filter MTD-NA

...
xx

...
xx
Control Cable MTD-946-04465A

...
xx
Drive Cable MTD-946-04515

...
xx
Variable Speed Cable MTD-946-04439A

...
xx

...
xx
Blade Adaptor MTD-748-04096

...
xx
21-inch Mulching Blade MTD-942-0741A

...
xx
BLADE BELL SUPPORT MTD-736-0524B-1

...
xx
Blade Bolt MTD-710-1044

...
xx
WHEEL KIT IDLE 8 x 2 (W/BEARINGS) (Front) MTD-753-08175

...
xx
Fr. Wheel 8 Yellow (Rear) MTD-753-08092

...
xx
Hub Cap MTD-NA

...
xx
Trailshield MTD-731-05462A

...
xx
Discharge Chute MTD-731-04177

...
xx
Mulch Cover MTD-987-02055

...
xx
Grass Bag - Black MTD-964-04046A

...
xx
Grass Catcher Frame MTD-647-04051B-0637

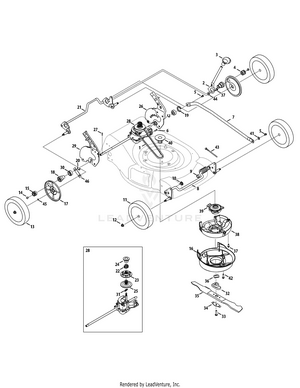

Drive Assembly

...
...

...
2
Spring Lever MTD-732-04338C

...
3
Foam Grip MTD-720-04096

...
4
SPUR GEAR 11T (LH) MTD-917-04540B

...
5
Shldr. Screw, 1/4-20 x 0.50 MTD-738-04278

...
6
Screw, #12-16 MTD-710-04762

...
7
Cross Bracket MTD-749-04267B-0637

...
8
Front Bracket Assembly MTD-687-02204B-0637

...
9
Clip Spacer MTD-731-05470

...
10
Split Hex Flange Bearing MTD-741-04136B

...
11
WHEEL KIT IDLE 8 x 2 (W/BEARINGS) MTD-753-08175

...
12
Flange Lock Nut, 3/8-16 MTD-712-04065

...
13
Fr. Wheel 8 Yellow MTD-753-08092

...
14
Screw, 1/4-20 x .39 MTD-710-04531

...
15
SPUR GEAR 11T (RH) MTD-917-04539B

...
16

...
17
Wheel Dust Cover MTD-731-06355

...
18
Transmission Bearing Support MTD-687-02415

...
19
Clip Spacer MTD-731-05872

...
20
Retaining Ring .875 MTD-716-0198

...
21
Rear Bracket Assembly MTD-687-02314A-0637

...
22
Compression Spring MTD-732-04527

...
23
Upper Pulley MTD-756-04316A

...
24
Nut, Shldr. MTD-712-04161

...
25
Lower Pulley MTD-756-04317

...
26
Handle Bracket Ass'y LH MTD-687-02320

...
27
Dowel Pin MTD-915-0221

...
28
Transmission Assembly MTD-918-04826A

...
29
Handle Bracket Ass'y LH MTD-687-02321

...
30
Bearing Support Spacer MTD-748-0390

...
31
Extension Spring MTD-732-04313

...
32
Blade Adapter MTD-748-04096

...
33
Screw, 3/8-24 x 1.50 MTD-710-1044

...
34
BLADE BELL SUPPORT MTD-736-0524B-1

...
35
21-inch Mulching Blade MTD-942-0741A

...
36
Washer, Wave, 1.5 x 1.0 x .029 MTD-736-0447

...
37
TT Screw, 1/4-20 x .500 MTD-710-0599

...
38
Engine Baffle MTD-731-06112A

...
39
LOWER PULLEY MTD-956P04046

...
40
Pulley, Half MTD-756-04311A

...
41
Washer, Wave, .390 x .625 x .016 MTD-736-3012A

...
42
Screw, 1/4-15 x 1.250 MTD-710-04774

...
43
Cable Tie MTD-725-0157

...
44
Washer, Bell, .340 x .872 x .080 MTD-736-0242

...
45
Ring, .375ID x .054 MTD-732-04543

...
46
Gear Retainer Strap MTD-787-01673

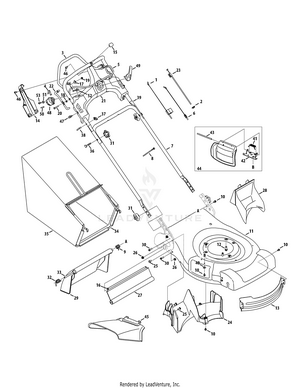

General Assembly

...
...
1
Drive Cable MTD-946-04515

...
2
Rubber Grommet MTD-735-04059

...
3
Drive Control MTD-687-02416

...
4
Shift Spring MTD-732-04516

...
5
Blade Control MTD-747-04911A

...
6
Control Cable MTD-946-04465A

...
7
Lower Handle MTD-749-04037

...
8
Cable Tie MTD-725-0157

...
9
Torsion Spring, LH MTD-732-04535

...
10
TT Screw, 1/4-20 x .500 MTD-710-0599

...
11
21-inch Deck MTD-787-01618

...
12
TT Screw, 3/8-16 x 1.00 MTD-710-0654A

...
13
Front Deck Baffle MTD-987-01834

...
14
Variable Speed Cont. Panel Cover MTD-731-06304

...
15
Variable Speed Cont. Panel Cover MTD-731-06305

...
16
Screw, #10-16 x .500 MTD-710-0779A

...
17
Saddle Washer MTD-736-0451

...
18
L-Wash. 1/4" I.D. MTD-936-0329

...
19
Nut, Flange Lock, 1/4-20 MTD-712-04064

...
20
Screw, 1/4-20 x 1.50 MTD-710-0606

...
21
Control Panel (w/o Electric Start) MTD-631-04323

...
22
Bail Pivot Rod - RH MTD-747-04718A

...
22
Bail Pivot Rod LH MTD-747-04719A

...
23
Variable Speed Cable MTD-946-04439A

...
24
Rear Baffle MTD-731-06173

...
25
Screw, 5/16-18 x .625 MTD-710-3025

...
26
Flange Lock Nut, 5/16-18 MTD-712-04063

...
27
Trailshield MTD-731-05462A

...
28
Mulch Plug MTD-731-05157

...
29
Rear Door MTD-931-05017A

...
30
Screw, 1/4-15 x 1.00 MTD-710-1241

...
31
Star Knob MTD-720-04072A

...
32
Torsion Spring, RH MTD-732-04534

...
33
Door Pivot Rod MTD-711-04374

...
34
Grass Catcher Frame MTD-647-04051B-0637

...
35
Grass Bag - Black MTD-964-04046A

...
36
Carriage Bolt, 5/16-18 x 2.00 MTD-710-1174

...
37
Wing Nut MTD-720-0279

...
38
Eye Bolt MTD-710-1205

...
39
Upper Handle MTD-749-04436-0637

...
40
SPRING WASHER BELL MTD-736-0270

...
41
Torsion Spring MTD-732-1014C

...
42
Chute Deector Adapter MTD-17032A

...
43
Hinge Pin MTD-747-0710A

...
44
Mulch Cover MTD-987-02055

...
45
Side Discharge Chute MTD-731-04177

...
46
Screw, #12-16 x .75 MTD-710-04373A

...
47
Rivet, Plastic MTD-728-0199

...
48
4 Speed Actuator MTD-731-06189

...
49
Speed Selector Level MTD-731-06193A

...
50
Dowel Pin MTD-715-04073

...
51
FLAT WASHER MTD-736-0275

...
52
Fl-Wash. .27" I.D. x .948" MTD-736-0176

...
53
Screw, 1/4-15 x .750 MTD-710-0895

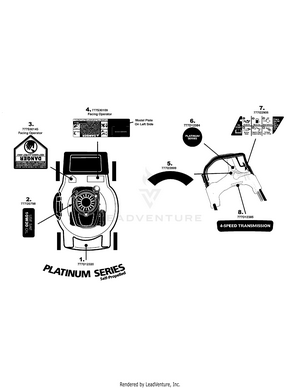

Label Map

...
...
1
LABEL-MOWER DECK PLATINUM SERIES MTD-777D12320

...
2
LABEL-SHROUD MTD-777I20798


...
4
LABEL-MOWER DANGER MTD-777S30109

...
5
LABEL-MOWER XP HANDLE SELECT MTD-777I22899

...
6
LABEL-MOWER 4 SPD HANDLE PLATINUM MTD-777D12384

...
7
LABEL-MOWER HANDLE HONDA MTD-777I22905

...
8
LABEL-MOWER HANDLE 4SPD PLATINUM MTD-777D12385
...
...
...
