MTD OHV Engines 8X90ZUA 547cc Engine MTD OHV Engine

Model: 8X90ZUA 547cc Engine

Save
Part Not Listed?Part Not Listed?
product name

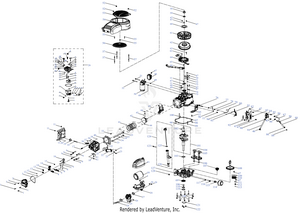

8X90ZUA General Assembly

...
...
1
BOLT M6-1 x 25 GR8.8 MTD-710-04919

...
2
VALVE COVER MTD-951-14914

...
3
VALVE COVER GASKET MTD-951-14913

...
4
ROCKER ARM (EXHAUST) MTD-651P05491

...
5
ROCKER ARM (INTAKE) MTD-651P05490

...
6
ROCKER ARM SHAFT MTD-911-06414

...
7
CAMSHAFT PIN MTD-915-05035

...
8
EXHAUST VALVE MTD-951-14909

...
9
BOLT M10-1.25 x 70 MTD-710-06291

...
10

...
11
BOLT M6-1 x 12 GR8.8 MTD-710-04915

...
12
VALVE CAP MTD-951-14912A

...
13
VALVE SPRING SEAT MTD-951-14911

...
14
VALVE SPRING MTD-951-14910

...
15
INTAKE VALVE SEAL MTD-951-11964A

...
16
INTAKE VALVE MTD-951-14908

...
17
HOOK BOLT MTD-710-05305


...
19
EXHAUST GASKET MTD-921-04744

...
20
SHROUD - LEFT SIDE MTD-907-06281

...
21
INTAKE PIPE RING MTD-951-14915

...
22
INTAKE PIPE MTD-931-10879

...
23
BOLT M6 x 22 MTD-710-06292

...
24
STUD M6-1.00 x 92 MTD-710-06319

...
25
INTAKE GASKET MTD-951-14947

...
26
CARBURETOR ASSEMBLY HY-8X90 MTD-951-05560

...
27
AIR FLTER GASKET MTD-921-04745

...
28
INTAKE MANIFOLD MTD-931-05262

...
29

...
30
AIR FILTER W/PREFILTER MTD-937-05066

...
30
Cub Cadet AIR FILTER/PRE-FILTER Retail Packaged Part MTD-490-200-C063

...
30
Troy-Bilt AIR FILTER (05066) Retail Packaged Part MTD-490-200-Y063

...
30
Troy-Bilt AIR FILTER (05066) Retail Packaged Part MTD-490-200-Y063

...
31
AIR FILTER COVER MTD-951-05492A

...
32
SELF TAPPING SCREW 4.8 x 16 MTD-710-06447

...
33
DOWEL PIN MTD-715-04122

...
34
SINGLE PUSH ROD MTD-951-14898

...
35

...
36
SPARK PLUG (F6RTC/RN11YC/BPR6ES) MTD-951-10292A

...
37
BOLT M5-.8 x 10 MTD-710-06290

...
38
FLAT WASHER: 5.3 x 10 x 1 MTD-936-05113

...
39
CYLINDER HEAD MTD-918-07090

...
40
CYLINDER HEAD GASKET MTD-921-04743

...
41
PISTON RING SET MTD-951-05248

...
42

...
43
PISTON PIN MTD-911-06415

...
44
PISTON PIN SNAP RING MTD-951-11953A

...
45
CONNECTING ROD ASSEMBLY MTD-951-14902

...

...
47
BOLT M6-1 x 14 GR8.8 MTD-710-04916

...
48
REGULATOR ASSEMBLY MTD-951-15920

...
49
DOWEL PIN MTD-915-05026

...
50
ELECTRIC STARTER MTD-925-06300

...
51
BOLT M8-1.25 x 80 MTD-710-06286

...
52
ACORN NUT M6-1 MTD-712-04276A

...
53
SHROUD SCREEN COVER MTD-931-10337

...
54
ENGINE SHROUD MTD-931-10876

...
54
SHROUD SPACER MTD-750-05320

...
55
BOLT 5.5 x 25 MTD-710-05303

...
56
DEBRIS SHIELD MTD-951-12205


...
58
NUT M20 x 1.5 MTD-912-05102

...
59
WASHER 20.5 x 5 x 40 MTD-936-05110

...
60
VANE PLATE MTD-951-14889

...
61
COOLING FAN MTD-931-10866

...
62

...
63
BOLT M5 x 28 MTD-710-06448

...
64
CHARGING COIL MTD-951-15859

...
65
BOLT-M6-1 x 28 GR8.8 MTD-710-04943

...
66
IGNITION COIL ASSEMBLY MTD-994-00128

...
67
WIRE PLATE MTD-951-14921

...
68
BREATHER SCREEN MTD-951-14922

...
69
OIL SEAL 38 x 58 x 8 MTD-937-05067

...
70
BREATHER COVER MTD-907-06254

...
71
BREATHER COVER GASKET MTD-921-04738

...
72
BREATHER VALVE SPRING MTD-732-04718

...
73
BREATHER VALVE MTD-951-11614

...
74

...
75
CRANKCASE MTD-NA

...
76
GOVERNOR GEAR SHAFT MTD-911-06416

...
77
WASHER 8 x 0.8 x 16 MTD-936-05114

...
78
GOVERNOR SEAL MTD-951-12388

...
79
GOVERNOR SHAFT CLIP MTD-714-04077

...
80
CHOKE LINKAGE MTD-951-14918A

...
81
GOVERNOR LEVER MTD-951-14919A

...
82
THROTTLE BRACKET ASSEMBLY MTD-951-05249

...
83
FUEL LINE SUPPORT CLAMP MTD-723-04071A

...
84
FUEL PUMP MTD-951-15872

...
85
BOLT M6-1 x 18 GR8.8 MTD-710-05003

...
86
CARBURETOR HOSE CLAMP MTD-951-11700A

...
87
BREATHER HOSE MTD-951-16488

...
88
FUEL HOSE (6.3 x 12.5 x 100) MTD-735-04129-9


...

...
91
FUEL HOSE (6.3 x 12.5 x 180) MTD-735-04129-34

...
92
GOVERNOR SPRING MTD-932-05291

...
93
THROTTLE LINKAGE SPRING MTD-951-12231

...
94
THROTTLE LINKAGE MTD-951-14917

...
95
SHROUD - RIGHT MTD-907-06280

...
96
GROUND WIRE CONNECTION MTD-925-06302

...
97
CRANKCASE COVER GASKET MTD-921-04741

...
98
DOWEL PIN 9 X 14 MTD-715-04096A

...
99
DOWEL PIN 9 X 14 MTD-715-04096A

...
100
VENTING HOSE MTD-951-14916

...
101
CRANKSHAFT ASSEMBLY MTD-951-05245

...
102
WOODRUFF KEY MTD-751P10307A

...
103
WASHER 38.3 x 54 x 1 MTD-936-05111

...
104
BALANCE SHAFT (LH) MTD-917-05292A

...
105
BALANCE SHAFT (RH) MTD-917-05293A

...
106
WASHER 17.2 x 26 x 1 MTD-936-05112

...
107
GOVERNOR GEAR ASSEMBLY MTD-951-05246

...
108

...
109
FILTER COVER MTD-931-10867

...
110
FILTER SCREEN MTD-937-05069

...
111
PRESSURE RELEASE COVER MTD-951-14895

...
112
PRESSURE RELEASE SPRING MTD-932-05290

...
113
OIL PUMP STEEL BALL MTD-951-15588

...
114
ENGINE OIL FILTER MTD-951-12690

...
114
Cub Cadet OIL FILTER Retail Packaged Part MTD-490-201-C010

...
114
Troy-Bilt OIL FILTER Retail Packaged Part MTD-490-201-Y010

...
114
Troy-Bilt OIL FILTER Retail Packaged Part MTD-490-201-Y010

...
115
SCREW JOINT OIL FILTER ADAPTER MTD-951-12253

...
116
BOLT M8 x 15 MTD-710-05313

...
117
OIL DRAIN PLUG WASHER MTD-736-04560

...
118
OIL PUMP ASSEMBLY MTD-951-05247

...
119

...
120
BOLT M8 x 45 MTD-710-06289

...
121
OIL SEPARATOR MTD-951-14896

...
122
SCREW M6-1 x 16 MTD-710-05293

...
123
BOLT M6-1 x 45 CL5.8 MTD-710-06287

...
124
DIPSTICK ASSEMBLY MTD-924-05033A

...
125

...
126

...
127
CRANKCASE COVER W/GOVERNOR MTD-951-15515

...
128
ENGINE PLUG 3/8 NPT MTD-951-11644

...
26
CARBURETOR ASSEMBLY HY-8X90 MTD-951-05560

...
a
Choke Shaft MTD-NA

...
b
Choke Shaft Fiber O-Ring MTD-NA

...
c
Choke Return Spring MTD-NA

...
d
Flat Steel Washer MTD-NA

...
e
Choke Plate MTD-NA

...
f
Carburetor Body MTD-NA

...
g
HINGE FLOAT PIN MTD-711-06036

...
h
NEEDLE VALVE MTD-751P14036A

...
i
NEEDLE VALVE SPRING MTD-732P05251A

...
j
Float MTD-NA

...
k
FUEL BOWL GASKET MTD-951-11970

...
l
Square-Ring MTD-NA

...
m
Idle Mixture Screw MTD-NA

...

...
o
Screw M3×5 MTD-NA

...
p
CARBURETOR SOLENOID VALVE ASM MTD-951-14972

...
q
Solenoid Valve Washer MTD-NA

...
r
SEAT/FUEL BOWL BOLT O-RING MTD-951-12772

...
s
Fuel Bowl Bolt MTD-NA

...
t
DRAIN BOLT MTD-910-06752

...
u
FUEL DRAIN PLUG GASKET MTD-951-11349A

...
v
Fuel Bowl MTD-NA

...
w
Main Jet MTD-NA

...
x
Emulsion Tube MTD-NA

...
y
Screw M3×5 MTD-NA

...
z
LOCK WASHER MTD-736-04638A

...
aa
Oil Block MTD-NA

...
bb
Idle Speed Adjusting Screw MTD-NA

...
cc
FIBER WASHER MTD-736P05037

...
dd
Nylon/Plastic O-Ring MTD-NA

...
ee
Sheetmetal Housing MTD-NA

...
ff
Throttle Plate MTD-NA

...
gg
Throttle Shaft MTD-NA

...
hh
Idle Jet O-Ring MTD-NA

...
ii
Idle Jet Assembly MTD-NA

...
jj
Idle Jet Rivet MTD-NA

...
xx
COMPLETE ENGINE 547cc MTD-952Z8X90ZUA
...
...
...
