product name

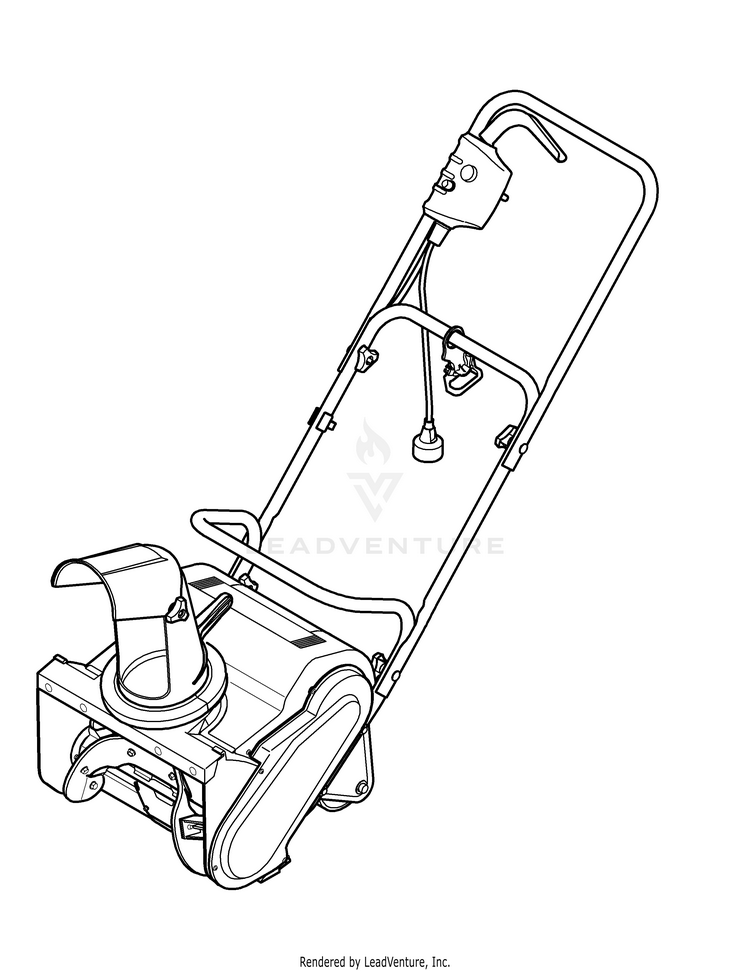

MTD 31A-050-706 (2012) Snow Thrower

Model: 31A-050-706 (2012)

Save
Part Not Listed?Part Not Listed?
product name

.Quick Reference

...

...
xx
Auger Assembly - LH MTD-735-04273

...
xx
Auger Assembly - RH MTD-735-04273

...
xx
Shave Plate/Scraper Blade MTD-731-07640

...
xx
Auger Drive Belt MTD-754-04281A

...
xx
Wheel Drive Belt MTD-754-04279A

...
xx
Rubber Paddle MTD-735-04273

...
xx

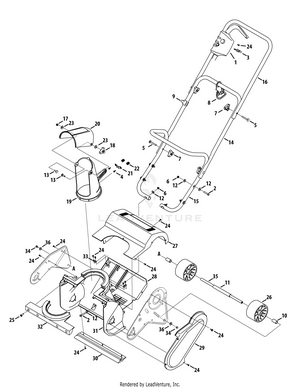

Frame, Handle & Chute

...
...
1
Switch, Assembly MTD-725-05152

...
2
Screw, M6-1, 35.00 MTD-710-04197


...
4
Screw, Shoulder, 6.12 x 4.00 MTD-738-04507

...
5
Screw, Carriage, M6-1,45, Cl 8.8 MTD-710-05122

...
6

...
7

...
8
Retainer, Cord MTD-731-07757

...
9
Cable, Guide MTD-731-07761

...
10
Spacer, 13.0 x 17.0 x 30.0 MTD-750-05403A

...
11
Spacer, 13.0 x 17.0 x 134.0 MTD-750-05405

...
12
Washer, Flat, 6.4 Id x 18 OD MTD-736-0685

...
13
Screw, Carriage, M6-1, 20.00 MTD-710-1687

...
14

...
15
Handle, Lower, Lift Type MTD-749-04699A

...
16
Handle, Upper MTD-749-04690

...
17

...
18

...
19
Chute, Lower, Snow MTD-731-07627

...
20
Chute, Upper MTD-731-07628A

...
21
Bracket, Chute, Ratchet MTD-790-00466

...
22
Spring, Compression MTD-732-04874

...
23
SPRING WASHER BELL MTD-736-0270

...
24
Screw, Tap, M4.2 x 1.4 x 13 MTD-710-05137

...
25
Screw, Tap, M6.3 x 1.8 x 20 MTD-710-05148

...
26
Wheel, Roller MTD-731-07636

...
27
Cover, Top MTD-731-07629A

...
28
Cover, Engine, Lower MTD-731-07630A

...
29
Cover, Belt MTD-731-07634A

...
30
Blade, Scraper MTD-731-07640

...
31
AUGER HOUSING RED MTD-731-07682A

...
31
Housing, Auger, Blk MTD-731-07625A

...
32
Cover, Front, Red MTD-731-07684

...
32
Cover, Front, Blk MTD-731-07637

...
33
Bracket, Cord, Holder MTD-731-07722

...
34
Screw, Hex Screw, M6 x 8mm MTD-710-05132

...
35
Shaft, Roller, Wheel MTD-911-05381

...
36
Washer, Flat, 6.4 Id x 18 OD MTD-736-0685

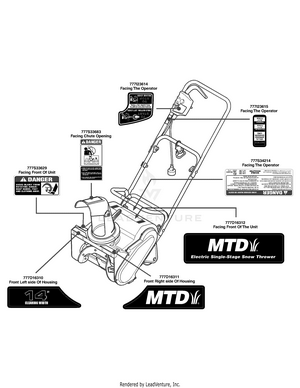

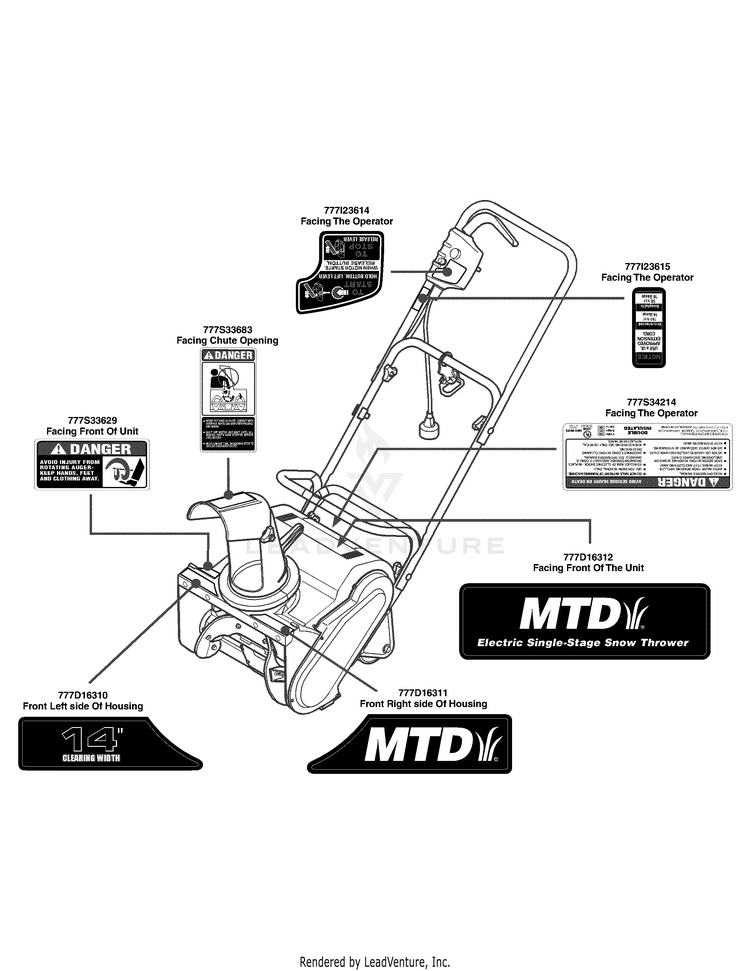

Label Map

...
...
777I23614
Label-Snow Switch MTD-777I23614

...
777S33683
Label-Snow Chute MTD-777S33683

...
777S33629
Label-Snow Danger MTD-777S33629

...
777D16310
Label-Snow Auger L MTD-777D16310

...
777D16311
Label-Snow Auger R MTD-777D16311

...
777D16312
Label-Snow Shroud MTD-777D16312

...
777S34214
LABEL-SNOW DANGER MTD-777S33628

...
777I23615
Label-Snow Handle MTD-777I23615

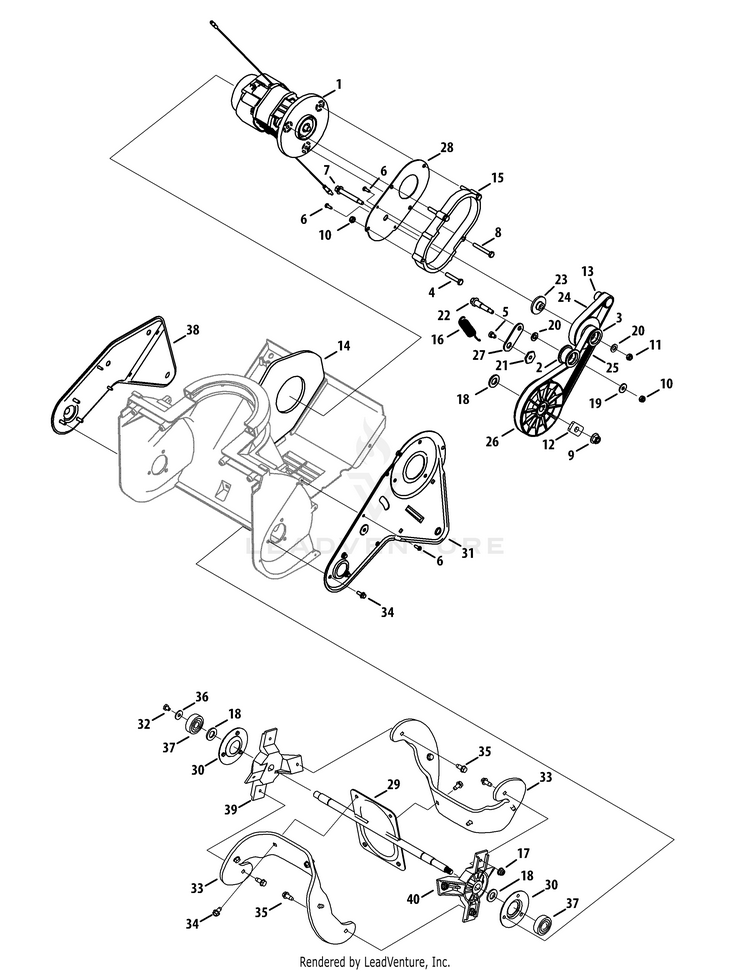

Motor & Auger

...
...
1
Motor Assembly (Incl. Ref 13) MTD-924-04037

...
2
Pulley Assembly, Idler MTD-931-04505

...
3
BEARING PULLEY ASSEMBLY MTD-656-04060P

...
4
Screw, M6-1, 35.00 MTD-710-04197

...
5
Screw, Hex Screw, M6 x 8mm MTD-710-05132

...
6
Screw, Tap, M4.2 x 1.4 x 13 MTD-710-05137

...
7
Screw, Hex Flange, M8-1.25, 60mm MTD-710-05187A

...
8
Screw, M6-1, 45.00 MTD-710-1391

...
9
Nut, Flange Lock, 3/8-16, Nylon MTD-712-04065

...
10

...
11
Nut, Hex Lock, M8-1.25, Nylon MTD-712-0692

...
12
Plate, Drive Pulley MTD-790-00472

...
13
Pulley, 5mm, 15 Tooth MTD-756-04455A

...
14
Gasket, Foam MTD-723-04076

...
15
Spacer, Motor Mount MTD-731-07772

...
16
Extension Spring, Idler MTD-732-04770

...
17
Nut, Flange Lock, 1/4-20, Nylon MTD-712-04064

...
18
Washer, Flat, M12 MTD-736-04502A

...
19
Washer, Flat, 6.4 Id x 18 OD MTD-736-0685

...
20
Washer, Flat, 8.4 x 16 x 1.60 MTD-736-0700

...
21
SHOULDER SPACER MTD-738-04446

...
22
SHOULDER SCREW MTD-738-04449

...
23
Spacer, 8.35 x 16 x 11.65 MTD-750-05435

...
24
Belt, Sync MTD-754-04279A

...
25
Belt, Poly, 6 Rib MTD-754-04281A

...
26
Pulley, Auger, 6 Rib MTD-756-04481

...
27
Bracket, Idler MTD-790-00418

...
28
Plate, Motor Mount MTD-790-00425-0637

...
29
Auger Shaft Assembly MTD-684-04396

...
30
Cover, Bearing MTD-790-00446-0637

...
31
Outer Frame, LH MTD-790-00447-0637

...
32
Screw, Hex Screw, M6 x 8mm MTD-710-05132

...
33
Paddle Auger, Rubber MTD-735-04273

...
34
Screw, Self-tapping, 1/4-20, 0.500 MTD-710-05413

...
35
Screw, 1/4-10 x .75 MTD-710-04666

...
36
Washer, Flat, 6.4 Idx18 OD MTD-736-0685

...
37
Bearing, Ball, 12 x 37 x 12 MTD-741-04466

...
38
Outer Frame, RH MTD-790-00397A-0637

...
40
Bracket, Paddle, Mount, LH MTD-731-09027

...
39
Bracket, Paddle, Mount, RH MTD-731-09028
...
...
...
