MTD 31340C (1986) Snow Thrower

Model: 31340C (1986)

Save
Part Not Listed?Part Not Listed?
product name

Snow

...
...
1
Clutch Grip Ass'y. R.H. MTD-05988


...
3
LOCKOUT CABLE MTD-946-0367

...
4
Hex Flange Brg. Plastic .38" I.D. MTD-741-0402

...
5
Throttle Control Box Ass'y. MTD-831-0796A

...
6
Plastic Plug MTD-731-0496

...
7
Hex Bolt 5/16-18 x 2.00" Lg. MTD-710-3103

...
8
Cotter Pin 3/32" Dia. MTD-714-0104

...
9
Clutch Grip Ass'y. L.H. MTD-05987

...
10
Shoulder Bolt .374 Dia. x 1.53" Lg. MTD-938-0560

...
11
Upper Handle Half L.H. MTD-749-0593

...
12
Star Knob MTD-720-04072A

...
13
Belleville Wash. 5/16" I.D. MTD-736-0242

...
14
Push Nut 3/8" Rod MTD-726-0100

...
15
Knob - Black MTD-920-0171

...
16
Fl-Wash. .40 I.D. x .62 O.D. x .060 MTD-736-0140

...
17

...
18
Chute Crank Ass'y. MTD-05981

...
19
HEX NUT 5/16-18 MTD-712-3010

...
20
Throttle Control Wire (31340 & 31350) MTD-946-0503

...
xx
Throttle Control Wire (31380) MTD-946-0500

...
21
BUSHING .380 ID MTD-941-0475

...
22
Shifting Rod MTD-747-0356

...
23
Lower Handle Half L.H. MTD-749-0343

...
24
Extension Spring .75" O.D. x 5.0" Lg. MTD-732-0184

...
25
Hex Ins. L-Nut 1/4-20 Thd. MTD-712-0324

...
26
Shifting Linkage Bracket MTD-05898

...
27
Belleville Wash. .40 I.D. x .88 O.D. x .060 MTD-736-0105

...
28
Hex Bolt 3/8-16 x 2" Lg. (Gr. 5) MTD-710-3144

...
29
Hex Wash. Hd. Self-Tap Scr. 3/8-16 x .75" Lg. MTD-710-0623

...
30
615 Frame Cover MTD-05899

...
31
Hex Wash. Hd. Self-Tap Scr. 1/4-20 x .50" Lg. MTD-710-0599

...
32
Extension Spring .38" O.D. x 3.25" Lg. MTD-932-0320

...
33
Jam Nut, 3/8-16 MTD-912-3008

...
34
L-Wash. 3/8" I.D. MTD-736-0169

...
35
Auger Clutch Brkt. Ass'y. MTD-784-5050

...
36
Shld. Bolt .625" Dia. x .170" Lg. (3/8-16) MTD-738-0281

...
37
Extension Spring .38" O.D. x 3.25" Lg. MTD-932-0320

...
38
Drive Pulley Support Brkt. Ass'y. MTD-05878

...
39
Cotter Pin 3/32" Dia. x .75" Lg. MTD-714-0507

...
40
Drlve Clutch Brkt. MTD-05501

...
41
Drive Clutch Rod MTD-10080

...
42
Lower Handle Half R.H. MTD-749-0344

...
43
Shoulder Nut 1/4-20 Thd. MTD-938-0561

...
45
Shift Handle Ass'y. MTD-05805

...
46
Hex Ins. Jam L-Nut 3/8-24 Thd. MTD-712-0116

...
47
Compression Spring .38" O.D. x .88" Lg. MTD-732-0193

...
48
Bell-Wash. .40 I.D. x .88 O.D. x .060 MTD-736-0105

...
49
Cotter Pin 3/32" Dia. x .75" Lg. MTD-714-0507

...
50
Handle Panel Ass'y. MTD-784-5140

...
51
Upper Handle Half R.H. MTD-749-0594

...
52
Bell-Wash. .400" I.D. x 1.13" O.D. MTD-936-0219

...
54
Carriage Bolt 5/16-18 x 2.50" Lg. MTD-710-0572

...
55
AUGER CHUTE CABLE 36" MTD-946-0435

...
56
ADJUSTMENT FERRULE 1/4-20 x 1.00 MTD-711-0736

...
57
Fl-Wash. .33" I.D. x .63" O.D. MTD-736-0264

Snow

...
...

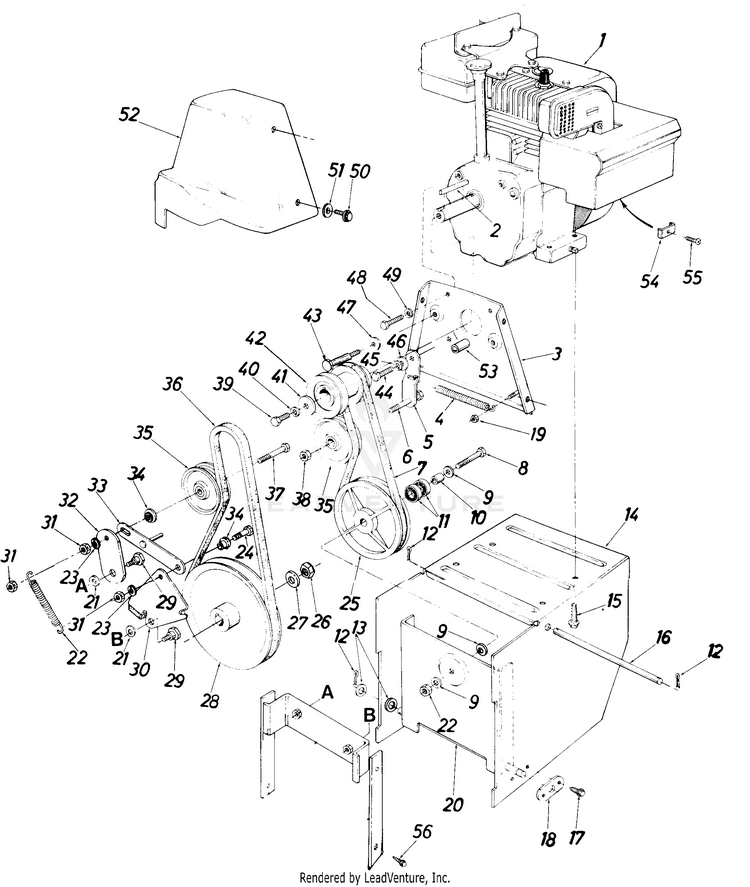

1
Engine MTD-NA

...
2
Sq. Key 3/16" x 1.50" Lg. (31340 & 31350) MTD-714-0133

...
xx
Sq. Key 1/4" x 1/4" x 2.00" (31380) MTD-914-0114

...
3
Engine Plate Ass'y. MTD-05872

...
4
Extension Spring 3.97" Lg. MTD-932-0429A

...
5
Drive Clutch Idler Brkt. MTD-05896

...
6
Hex Bolt 3/8-24 x 1.25" Lg. MTD-710-0191

...
7

...
8
Hex Cap Screw 3/8-24 x 1.5 MTD-710-0459A

...
9
Bell-Wash. .40" I.D. x .88" O.D. x .06 MTD-736-0105

...
10
Spacer .38" I.D. x .62" O.D. x.75" Lg. MTD-711-0396

...
11
Bearing .62" I.D. x 1.38" O.D. x .437" Thk. MTD-941-0155

...
12
Cotter Pin 3/32" Dia. x .75" Lg. MTD-714-0507

...
13
FLAT WASHER .510 x .995 MTD-736-0272

...
14
Frame Ass'y. MTD-784-5266

...
15
Hx Wash Hd. Scr. 3/8-16 x 1.25" MTD-710-0502A

...
16
Shaft .50" Dia. x 9.50" Lg. MTD-738-0497

...
17
Hex Wash. Hd. Self-Tap Scr. 1/4-20 x .50" Lg. MTD-710-0599

...
18
Axle Bracket MTD-05897

...
19
Hex L-Nut 1/4-20 Thd MTD-912-0107

...
20
Drive Pulley Support Brkt. Ass'y. MTD-05878

...
21
Bell-Wash. .400" I.D. x 1.13" O.D. MTD-936-0219

...
22
Extension Spring 3.97" Lg. MTD-932-0429A

...
23
L-Wash. 3/8" I.D. MTD-736-0169

...
24
Hex Scr. 3/8-16 x 1.25" Lg. MTD-710-0723

...
25
6.00" O.D. Drive Pulley Ass'y. (Incl. Ref. #11) MTD-05921

...
26
Hex Jam Cent. L-Nut 5/8-18 Thd. MTD-712-0923

...
27
Fl-Wash. .64" I.D. x .94" O.D. x .06 MTD-736-0116

...
28
5/8" V-Pulley .628" I.D. x 7.50" O.D. MTD-756-0478

...
29
Shld. Bolt .625" Dia. x .170" Lg. (3/8-16) MTD-738-0281

...
30
Brake Bracket Ass'y. MTD-784-5061

...
31
Jam Nut, 3/8-16 MTD-912-3008

...
32
Auger Clutch Idler Brkt. MTD-05895

...
33
Brake Linkage Ass'y. MTD-05870

...
34
Shld. Spacer .625" I.D. MTD-938-0347

...
35
Flat Idler 2.25" O.D. MTD-756-0137

...
36

...
37
Hex Bolt 3/8-16 x 2.25" Lg. MTD-710-0756

...
38
Hex Ins. Jam L-Nut 3/8-24 Thd. MTD-712-0116

...
39
Hex Cap Screw 3/8-24 x 1.5 MTD-710-0459A

...
40
L-Wash. 3/8" I.D. MTD-736-0169

...
41
Fl-Wash. .40" I.D. x 1.25" O.D. (31340 & 31350) MTD-736-0247

...
xx
Washer .39" I.D. x 1.75" O.D. (31380) MTD-07386

...
42
Double Groove Engine Pulley MTD-756-0421

...
43
Shld. Scr. .498" x 3.0" Lg. (31340 & 31350) MTD-738-0215A

...
xx
Stud 3/8-16 x 3.37" Lg. (31380) MTD-711-0769

...
44
Hex Bolt 5/16-24 x 1" Lg. MTD-710-0888

...
45
Lock Wash. 5/16" I.D. MTD-936-0119

...
46
Shld. Spacer.320" I.D. MTD-748-0234

...
47
Bell-Wash. .40" I.D. x .88" x .06 MTD-736-0105

...
48
Hex Bolt 5/16-24 x .62" Lg. MTD-710-0237

...
49
Lock Wash. 5/16" I.D. MTD-936-0119

...
50
Hex Wash. Hd. Self-Tap Scr. 1/4-20 X .50" Lg. MTD-710-0599

...
51
Fl-Wash. .28" I.D. x .75" O.D. x .06 MTD-736-0173

...
52
Belt Cover MTD-731-0642

...
53
Spacer (31340 & 31350) MTD-750-0456

...
54
Casing Clamp MTD-751B221535

...
55
Hex Sems Scr. #10-32 x .62" Lg. MTD-710-0899A

...
56
Hex Wash. Hd. Self-Tap Scr. 3/8-16 x .75" Lg. MTD-710-0623

...
xx
Key (Not Shown) MTD-TC-35062

Snow

...
...
1
Carriage Bolt 5/16-18 x 1.0" Lg. MTD-710-0276

...
2
Fl-Wash. .344" I.D. x 1.125" O.D. MTD-736-0231

...
3
Bell-Wash. .345" I.D. x .88" O.D. MTD-736-0242

...
5
Blower Chute Ass'y. MTD-731-0783

...
6
Chute Flange Keeper Ass'y. MTD-05783

...
7
Hex L-Nut 1/4-20 Thd MTD-912-0107

...
8
Fl-Wash 531 I.D. x 1.25" 0.D. MTD-736-0179

...
9
Bell-Wash. .345" I.D. x .88" O.D. MTD-736-0242

...
10
Star Knob MTD-720-04072A

...
11
Hex Bolt 5/16-18 x 1.0" Lg. (Grade 5) MTD-710-0376

...
12
Fl-Wash. .32" I.D. MTD-736-0362

...
13
Spiral Housing Plate L.H. MTD-784-5256

...
14
Shaft Pin 1.0" O.D. x .94 MTD-748-0310

...
15
Tubing Support Brg. MTD-741-0477

...
16
Bell-Wash. .345" I.D. x .88" O.D. MTD-736-0242

...
17
Speed Clip 1/4-20 MTD-712-0377

...
18
Auger Ass'y. 22" x 6.0" Dia. (31340) MTD-784-5277

...
xx
Auger Ass'y. 24" x 6.0" Dia. (31350) MTD-784-5278

...
xx
Auger Ass'y. 28" x 6.0" Dia. (31380) MTD-784-5279

...
19
Part of Ref. No. 18 MTD-NA

...
20
Fl-Wash. .760" I.D. x 1.75" 0. D. MTD-736-0401

...
21
Spacer 1.25" I.D. x 1.50" O.D x .58" Thk. MTD-750-0678

...
22
22" Spiral Housing Ass'y. (31340) MTD-784-5259

...
xx
24" Spiral Housing Ass'y. (31350) MTD-784-5261

...
xx
28" Spiral Housing Ass'y. (31380) MTD-784-5263

...
23
BALL BEARING MTD-941-0919B

...
24
Bearing Housing MTD-08253B

...
25
Sq. Key 3/16 x 1.50" Lg. MTD-714-0133

...
26
Bell-Wash. .630" I.D. x 1.25" O.D. MTD-736-0317

...
27
Carriage Bolt 5/16-18 x.62 MTD-710-0260A

...
28
Drift Cutter MTD-790-00181-0637

...
29
HEX NUT 5/16-18 MTD-712-3010

...
30
Lock Wash. 5/16" I.D. MTD-936-0119

...
31
Hex Jam Nut 5/8-18 Thd. MTD-712-0318

...
32
11" Dia. Blower Fan Ass'y. MTD-784-5274

...
33
Hex Bolt 5/16-18 x 1.00" Lg. MTD-710-0736

...
34
Spiral Housing Plate R.H. MTD-784-5257

...
35
Hex Flange Bearing MTD-941-0245

...
36
3/8" V-Pulley 5/8" I.D. x 5.5" O.D. MTD-756-0477

...
37
Sq. Key 3116" X .75" Lg. MTD-714-0122

...
38
SPRING WASHER BELL MTD-736-0270

...
39
Hex Bolt 1/4-20 x .62" Lg. MTD-710-0258

...
40
Belt Cover Top (31340) MTD-784-5253

...
xx
Belt Cover Top (31350) MTD-784-5254

...
xx
Belt Cover Top (31380) MTD-784-5255

...
41
Belt Cover Side Ass'y. MTD-784-5290

...
42
Hex Bolt 3/8-16 x .75" Lg. MTD-710-0216

...
43
Jam Nut, 3/8-16 MTD-912-3008

...
44
Bell-Wash. .400" I.D. x .88" O.D. MTD-736-0105

...
45
Slide Shoe MTD-05002-0637

...
46
Hex Wash. Hd. Tap Scr. 1/4-20 x .38" Lg. MTD-710-0653

...
47
Support Bracket MTD-784-5275

...
48
Hex Bolt 5/16-18 x .50" Lg. MTD-710-3039

...
49
Carriage Bolt 5/16-18 x.62 MTD-710-0260A

...
50
Scraper Bar Kit 22" (31340) MTD-784-5287

...
xx
Scraper Bar Kit 24" (31350) MTD-784-5288

...
xx
Scraper Bar Kit 28" (31380) MTD-784-5289

...
51
Bell-Wash. .345" I.D. x .88" O.D. MTD-736-0242

...
52
HEX NUT 5/16-18 MTD-712-3010

...
53
Part of Ref. No. 22 MTD-NA

...
54
Hex Nut 3/8-24 Thd. MTD-712-0241

...
55
HEX NUT 5/16-18 MTD-712-3010

...
56
Lock Wash. 5/16" I.D. MTD-936-0119

...
57
Extension Spring .620" O.D. x3" Lg. MTD-732-0494

...
58
Idler Bracket Ass'y. MTD-784-5286

...
59
Hex Bolt 3/8-24 x .75" Lg. MTD-710-0180

...
60
Shld. Spacer .625" I.D. MTD-938-0347

...
61
Hex Ins. L-Nut 3/8-24 Thd. MTD-712-0116

...
62
Idler Pulley MTD-756-1035A

...
63
Hex Bolt 3/8-24 x 1.25" Lg. MTD-710-0191

...
64
BELT-3V-58 (31340) MTD-954-0296

...
xx
V-Belt 3V x 60" Lg. (31350) MTD-754-0297

...
xx
V-Belt 3V x 64" Lg. (31380) MTD-754-0298

...
65
Hex Cent. L-Nut 5/8-18 Thd. MTD-712-0923

...
66
Sq. Key 3/16 x .75" Lg. MTD-714-0122

...
67
518" "V"-Pulley .628" I.D. x 7.50" O.D. MTD-756-0478

...
68
Pulley Half, .625 x 2.25 MTD-956-0416B

...
69
Fl-Wash. .635" I.D. x 1.12" 0. D. MTD-736-0156

...
70
OPEN BRG. HOUSING 1.85 MTD-15297A

...
71
Fan Spindle MTD-738-0687

...
72
BALL BEARING MTD-941-0919B

...
73
Open Brg. Housing 1.85 I.D. MTD-15296A

...
74
Spacer .790" I.D. x 1.0" O.D. MTD-750-0674

...
75
HEX NUT 5/16-18 MTD-712-3010

...
76
Lock Wash. 5/16" I.D. MTD-936-0119

...
77
HEX NUT 5/16-18 MTD-712-3010

...
78
Lock Wash. 5/16" I.D. MTD-936-0119

...
79
Chute Crank Ass'y. R.H. 39.0" Lg. MTD-05981

...
80
BUSHING .380 ID MTD-941-0475

...
81
BRACKET-CHUTE CRAN MTD-784-5123-0637

...
82
Fl-Wash. .385" I.D. x .62" O.D. MTD-736-0140

...
83
Cotter Pin 3/32" Dia. x .75" Lg. MTD-714-0507

...
84
Truss Mach. Scr. 1/4-20 X .50" Lg. MTD-710-0286

...
85
Carr. Bolt 5/16-18 x .75" Lg. MTD-710-0451

...
86
CHUTE ASSEMBLY KIT MTD-753-0831

...
87
Push Nut MTD-726-0234

...
88
Chute Hinge Pin MTD-711-0787

Snow

...
...

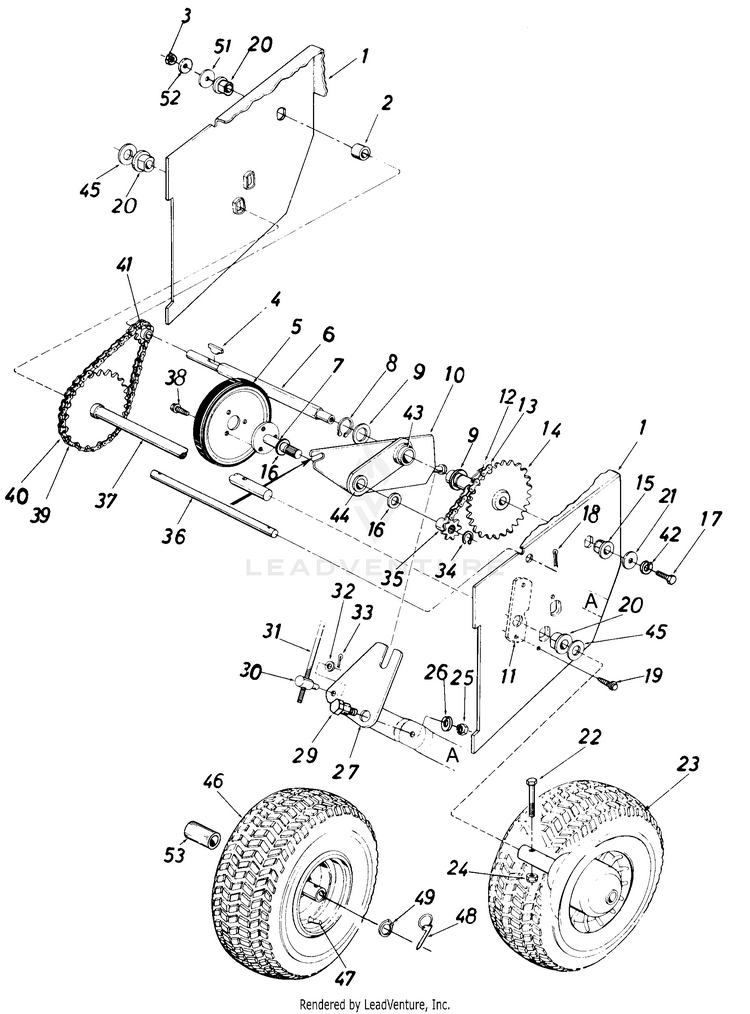

1
Frame Ass'y. MTD-784-5266

...
2
Spacer .50" I.D. x .75" O.D. x.78" Lg. MTD-750-0499

...
3
Hex Ins. L-Nut 1/2-20 Thd. MTD-712-0200A

...
4
#4 Hi-Pro Key 3/32 x 5/8" Dia. MTD-914-0129

...
5
Friction Wheel Ass'y. MTD-05080AP

...
6
HEX SHAFT MTD-738-0496

...
7
Friction Wheel Mounting Plate Ass'y. MTD-05883

...
8
Snap Ring 1.00" Dia. Shaft MTD-716-0102

...
9
Fl-Wash. 1.00" x 1.63" O.D. x .03 MTD-736-0163

...
10
Sliding Bracket Ass'y. MTD-05880

...
11
Axle Plate 1.75" x 3/16" MTD-784-5250

...
12
#41 Chain 1/2" Pitch x 35 Links MTD-713-0285

...
13
Master Link for #41 Chain MTD-913-0723

...
14
32 Teeth Sprocket Ass'y. MTD-713-0281

...
15
FLANGE BEARING MTD-941-0225

...
16
FLAT WASHER MTD-736-0290

...
17
Hex Lock Bolt 5/16-18 x .62" Lg. MTD-710-0538

...
18
Cotter Pin 3/32" Dia. x .75" Lg. MTD-714-0507

...
19
Hex Self-Tap Scr. 5/16-24 x .5" Lg. MTD-710-0600

...
20
Flange Brg. w/Flats .75" I.D. MTD-941-0490

...
21
Fl-Wash. .34" I.D. x 1.12" O.D. x .125 MTD-736-0231

...
22
Hex Bolt 5/16-24 x 1.50" Lg. (31340) MTD-710-0624

...
23
Wheel Ass'y. (31340) MTD-NA

...
xx
Wheel Ass'y. Comp. 10.5 x 3.5 (31340) MTD-734-1236

...
24
NUT (31340) MTD-912-0273

...
25
Jam Nut, 3/8-16 MTD-912-3008

...
26
L-Wash. 3/8" I.D. MTD-736-0169

...
27
Shifting Linkage Bracket MTD-05898

...
29
Shld. Bolt .625" Dia. x .170" MTD-738-0281

...
30
Adjustment Ferrule MTD-711-0628

...
31
Shifting Rod 5/16" Dia. x 32.50" Lg. MTD-747-0356

...
32
Fl-Wash. .34" I.D. x .64" O.D. x .06 MTD-736-0264

...
33
Cotter Pin 3/32" Dia. x .75" Lg. MTD-714-0507

...
34
Snap Ring .562" Dia. Shaft MTD-716-0397

...
35
Sprocket 7 Teeth x .50" Pitch MTD-713-0280

...
36
Shaft .50" Dia. x 9.50" Lg. MTD-738-0497

...
37
26 Teeth Wheel Axle Ass'y. (31340) MTD-713-0371

...
xx
32 Teeth Wheel Axle Ass'y. (31350 & 31380) MTD-713-0373

...
38
Hex Wash. Hd. Self-Tap Scr. 5/16-24 x .50" Lg. MTD-710-0600

...
39
#41 Chain 1/2" Pitch x 37 Links (31340) MTD-713-0264

...
xx
#420 Chain 1/2" Pitch x 36 Links (31350 & 31380) MTD-713-0374

...
40
Master Link for #41 Chain (31340) MTD-913-0723

...
xx
Master Link for #420 Chain (31350 & 31380) MTD-913-0154

...
41
8 Teeth Center Sprocket MTD-748-0204

...
42
Lock Wash. 5/16" I.D. MTD-936-0119

...
43

...
44
Bronze Bearing MTD-748-0184

...
45
Fl-Wash. .76" I.D. x 1.49 O.D. MTD-736-0188

...
46
Wheel Assembly (31350 & 31380) MTD-NA

...
xx
Wheel Ass'y. Comp. 13 x 5.0 (31350) MTD-734-1253

...
xx
Wheel Ass'y. Comp. 13 x 6.5 (31380) MTD-734-1274

...
47
TUBELESS VALVE MTD-934-0255

...
48
Click Pin (31350 & 31380) MTD-714-0143A

...
49
Snap Ring .75 Dia. (31350 & 31380) MTD-716-0101

...
51
Fl-Wash. 1/2" I.D. x .93" O.D. MTD-736-0179

...
52
Bell-Wash. .50 I.D. x 1.0 O.D. x .075 MTD-736-0253

...
53
Sleeve Bearing .752" I.D. (31350 & 31380) MTD-941-0401
...
...
...
Processing
