MTD 249-692-122 Blower

Model: 249-692-122

Save
Part Not Listed?Part Not Listed?
product name

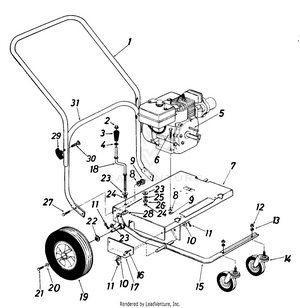

Parts

...
...
1
Upper Handle (Painted) MTD-749-0784-0637

...
xx
Upper Handle (Painted) MTD-749-0784-0637

...
2
Push Nut 3/8" Rod MTD-726-0100

...
3
Knob - Black MTD-920-0171

...
4
Fl-Wash. MTD-936-0117

...
5
Sq. Key 1/4" x 1/4" x 2.00" MTD-914-0114

...
6
SCREW 5/16-18 x 1.5 LG MTD-710-0805A

...
7
Engine Mounting Frame Ass'y. MTD-16453

...
8
Lock Wash. 5/16" I.D. MTD-936-0119

...
9
HEX NUT 5/16-18 MTD-712-3010

...
10
Fl.-Wash. .63" I.D. x 1.25"O.D. MTD-736-0187

...
11
Cotter Pin 1/8" Dia. x 1.0" Lg. MTD-714-0115

...
12

...
13
L.-Wash. 1/2" I.D.* MTD-736-0921

...
14
Swivel CasterWheel 5" Dia. x 1.25" MTD-734-1036

...
15
Caster Arm Ass'y. MTD-16273

...
16
Hex Wash. Hd. "AB" Tap Scr. 5/16"x.75" Lg. MTD-710-0726

...
17
Caster Arm Bracket MTD-14529

...
18
Height Adjustment Crank MTD-747-0542

...
19
Wheel Ass y. Comp. 12" x 3" (Plastic) (Incl. Bearings) MTD-734-1035

...
xx
Wheel Ass'y. Comp. 10.5" x 4" (677) MTD-634-0147

...
xx
Pneumatic Tire 10.0 x 4.0 (For 734-1184 Wheel) MTD-734-1598-0901

...
xx
Rim Only (For 734-1184 Wheel) MTD-734-1183

...
20
Fl.-Wash. 34" I.D. x .87"O.D. MTD-736-0159

...
21
Hex Locking Bolt 5/16-24 x.62" Lg. MTD-710-0170

...
22
Fl.-Wash. (692 Only) MTD-736-0162

...
23
Fl.-Wash. .38" I.D. x .57" O.D. MTD-736-0300

...
24
Spacer .38" I.D. x .50" O.D. x .18" Lg. MTD-950-0528

...
25
L.-Wash. 3/8" I.D.* MTD-736-0169

...
26
Hex Nut 3/8-8 Thd. MTD-712-0354

...
27
Hex Bolt 5/1 6-1 8 x .75" Lg.* MTD-710-0118

...
28

...
29
Star Knob MTD-720-04072A

...
30
Carriage Bolt 5/16-18 x 2.0" Lg. MTD-710-0487

...
31
Lower Handle (Painted) I MTD-749-0785

...
xx
Lower Handle (Painted) I MTD-749-0785

Parts

...
...

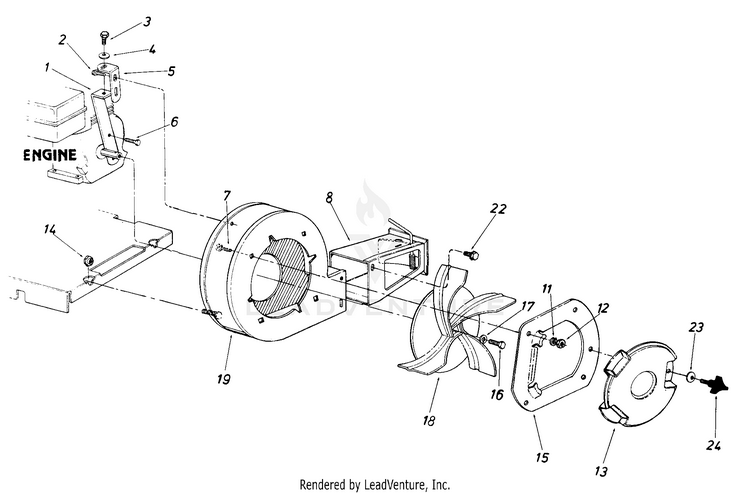

1
Housing - Engine Brace Ass'y. MTD-14539-0637

...
2
Hex Self Tap Scr. 5/16" x .50" Lg. MTD-710-0600

...
3
Hex Bolt 5/16-18 x .75" Lg.* MTD-710-0118

...
4
Lock Wash. 5/16" I.D. MTD-936-0119

...
5
Right Angle Bracket MTD-14541

...
6
Hex Locking Bolt 5/16-24 x.75" MTD-710-0627

...
7
Carriage Bolt 5/16-18 x.62 MTD-710-0260A

...
8
Directional Discharge Ass'y. MTD-14479

...
11
Lock Wash. 5/16" I.D. MTD-936-0119

...
12
HEX NUT 5/16-18 MTD-712-3010

...
13
Blower Guard MTD-731-0608

...
14
Hex Shoulder Nut .50 I.D. MTD-911-0758

...
15
Nozzle Plate Assembly MTD-14563A

...
16
Hex Bolt 3/8-24 x 1.25" Lg.* MTD-710-0191

...
17
L.-Wash. 3/8" I.D. HD. MTD-736-0217

...
18
Air Vane Plate Ass'y. MTD-14536

...
19
Blower Housing Assembly MTD-14496B

...
22
Hex Sems Bolt 5/16-18 x .62" Lg.* MTD-710-0259

...
23
BellevilleWash.34" I.D. x .87" O.D. MTD-736-0242

...
24
3-Arm Thumb Scr. 5/16-18 x .75" Lg. MTD-720-0170
...
...
...
