product name

Husqvarna WT3100 (2008-06) Trimmer/Edger

Model: WT3100 (2008-06)

Save
Part Not Listed?Part Not Listed?
product name

Carburetor

...
...
1
Carburetor Repair Kit (KIT= Indicates Contents) PLN-530069829

...
2
Limiter Cap (High-brown) PLN-530038479

...
3
Limiter Cap (Low-tan) These Parts Are Illustrated For Clarity. Order Complete Assembly. PLN-530038478

...
4
Gasket/Diaphragm Kit (• =Indicates Contents) PLN-530069844

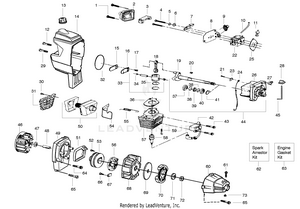

Engine

...

...
2
Cover-Air Filter PLN-530054589

...
3
Foam-Air Filter PLN-530054627


...
5
Spacer-Choke PLN-530015852

...

...
7
Shutter-Choke PLN-530038103

...
8
Plate-Choke PLN-530054594

...
9
Assy-Bulb PLN-530047721

...
10
Kit-Fuel Line PLN-530069599

...
11
Assy-Fuel Pick-up PLN-530095646

...

...
13
Assy-Fuel Cap. PLN-530014347

...
14
Assy-Shroud/Tank PLN-530054651

...
15
Valve-Reed PLN-530027593

...
16
Stop-Reed Valve PLN-530054596

...
17
SCREW 6-19X.437 PLN-545227101

...
18
Assy-Connecting Rod PLN-530010960

...
19
Assy-Crankshaft PLN-530010934

...
20
Key-Flywheel PLN-530015126

...

...
22
Kit-Carburetor Ass'y. (WT-583) PLN-530071332

...
22
Kit-Carburetor Ass'y. (WT-629) PLN-530071638

...
23
Insulator-Switch PLN-530027546

...
24
Assy-Leadwire PLN-530027547

...
25
Gasket-Carb.(kit) PLN-530069276

...
26
Assy-Crankcase (Incls. 37-40) PLN-545081901

...
27
Ramp-Switch PLN-530027545

...
28
Cover-Switch PLN-530038309

...

...

...
31
Guard-Muffler PLN-530027781

...
32
O-ring-C'case(kit) PLN-530069276

...
33
Kit-Piston PLN-530071999

...
34
Piston Pin Retainer PLN-530015162

...
35
Piston Ring (2) PLN-530012595

...
36
Gasket-Cyl. (kit) PLN-530069276

...
37
Bearing-Inner PLN-530032103

...
38
Ring-Retaining PLN-530015787

...
39
Seal-Crankshaft PLN-530019158

...
40
Bearing-Outer PLN-530032102

...
41
Retaining Ring-C'shaft PLN-530015789

...
42
Module-Ignition PLN-530039134

...

...
44
Assy-C'case/C'shaft (Incls.19, 26 & 37-41) PLN-530071705

...
45
Spring-Switch PLN-530027959

...
46
Assy-Flywheel PLN-530039189

...
47

...
48
Spacer-Clutch PLN-530027511

...
49
Housing-Fan PLN-530027948

...
50
Kit-Muffler PLN-530069310

...
51
Assy-Retainer/Eyelet PLN-530054723

...

...
53
Kit-Starter Pulley (Incls. 52) PLN-530071387

...
54

...
55
Spring-Muffler PLN-530036409

...
56
SPRING STARTER PLN-545008015

...
57
Kit-Cylinder PLN-530071581

...
58
Spark Plug (RCJ-6Y) PLN-952030249

...

...
60
Assy-Clutch Housing PLN-530014017

...

...
62
Kit-Spark Arrestor PLN-952701612

...
63
Kit-Engine Gasket (Incls. 25, 32 & 36) PLN-530069276

...

...

...

...
67

...
68
Assy-Pulley Housing PLN-530014009

...
69
Washer-Clutch PLN-530094189

...
70
Kit-Clutch Ass'y. PLN-530069254

...
71
Washer-Bevel PLN-530015796


...
73

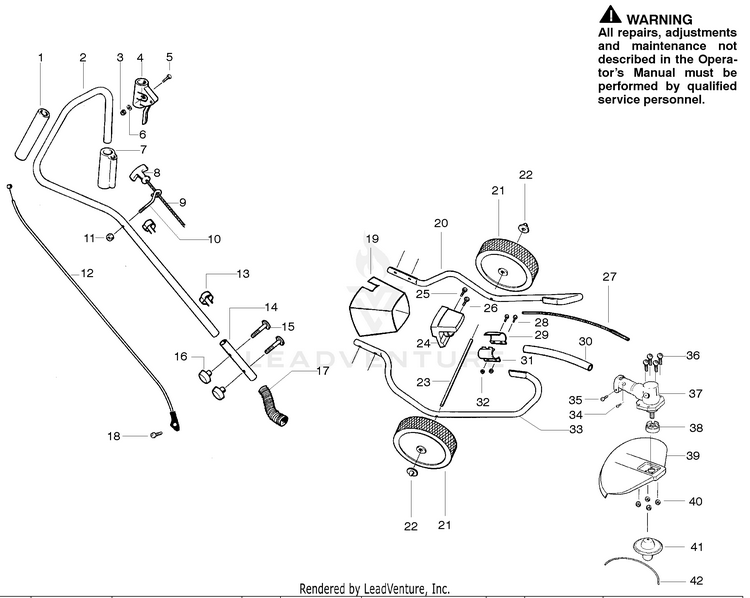

Handle & Controls

...

...
2
Handle-Upper PLN-530054587

...
3

...
4
Assy-Throttle Hsg. PLN-530010959


...
6
Washer-Lock PLN-530016285

...
7
Grip (Closed) PLN-530054494

...
8
Handle-Starter PLN-530027569

...
9

...
10
Guide-Rope PLN-530054588

...
11

...
12
Cable-Throttle PLN-530054626

...
13
Clamp-Cable PLN-530015982

...
14
Handle-Lower PLN-530095851


...
16

...
17
Air Filter Hose PLN-530054595

...

...
19
Inlet Screen PLN-530054584

...
20
Frame-Left PLN-530054585

...
21
Kit-Wheel (incl.#22) PLN-530071335

...
22

...
23
Axle 3.75" PLN-530054495

...
24
Assy-Front Retainer PLN-530054872

...

...

...
27
FlexShaft (Type 1 & 2) PLN-530095842

...

...
29
Clamp-Left PLN-530054593

...
30
Assy-Driveshaft PLN-530071330

...
31
Clamp-Right PLN-530054592


...
33
Frame-Right PLN-530054586

...

...

...

...
37
Kit-Gearbox PLN-530071584

...
38
Kit-Dust Cup PLN-530071522

...
39


...
41
Assy-Cutting Head w/Line PLN-530095854

...
42
Accy-Line (12 pcs) PLN-952711635

...
42
Operator Manual (Type 1 & 2 ) Not Shown PLN-545186748

...
42
Decal Shaft Warning Not Shown PLN-530047899

...
42
Washer-lock (Type 1) Not Shown PLN-530015328

...
42
Screw (Type 1) Not Shown PLN-530016140

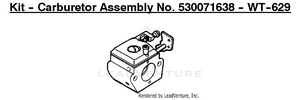

Kit - Carburetor Assembly

...
...
530071638
Kit-Carburetor Ass'y. (WT-629) PLN-530071638
...
...
...
