Husqvarna WEF550G (1997) Tiller

Model: WEF550G (1997)

Save
Part Not Listed?Part Not Listed?
product name

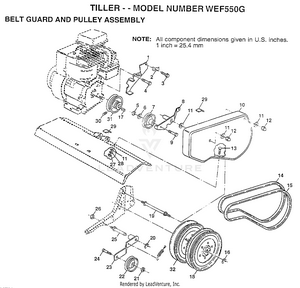

BELT GUARD AND PULLEY ASSEMBLY

...
...
1
BRKT GUARD BELT PLN-159233

...
2
PAD IDLER TI PLN-109227X

...
3
ENGINE PULLEY PLN-130812

...


...
6
KEEPER BELT PLN-121463X

...
7
NUT-CAP TI PLN-104213X

...
8

...
9
GUARD.PNT.BELT PLN-131158X550

...
10

...
11
V BELT STD PLN-9180R

...
12
SET SCREW PLN-23230506

...
13
SUB= 2267J PLN-12000028

...
14
SHEAVE.TRANS PLN-151223

...
15
BOLT TI PLN-110528X

...
16
KLIP RING TI PLN-12000036


...
18
SUB= 75673 PLN-9178R

...
19
IDLER ARM TI PLN-674A30

...
20
Bolt Fin Flex 3/8-16unc X 1-1/4 PLN-74760620

...
21
SHAFT IDLER TI PLN-106968X

...
22
JAM NUT TI PLN-73350500

...
23
SUB= 50675 PLN-73220400

...
24
LOCKWASHER PLN-10040400


...
26

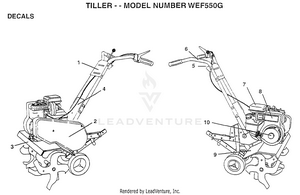

DECALS

...
...
1
"DECAL PANEL,CTRL" PLN-156613

...
2
"DECAL GUARD,BELT" PLN-156611

...
3
"DECAL SHIELD,TINE" PLN-156616

...
4
"DECAL PANEL,LOWER" PLN-156612

...
5
DECAL REVERSE PLN-121753X

...
6
DECAL TI PLN-110614X

...
7
DECAL TI PLN-110612X

...
8
DECAL, BRIGGS & STRATTON PLN-271948

...
9
SUB= 120075X PLN-120076X

...
10
DECAL, 5 HP PLN-272630

...
xx
MANUAL.O.WEF550G PLN-159433

...
xx
MANUAL.O.WEF550G PLN-159434

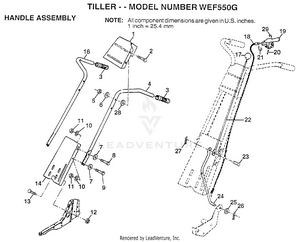

HANDLE ASSEMBLY

...
...
1
BRACKET.HDLE.TILL PLN-131268X550


...
3
SUB= 624A78 PLN-9266R

...
4
HANDLE.LH TILLER PLN-153138

...
5
SUB= 73690500 PLN-73680500

...
6

...
7

...
8
SUB= 77394 PLN-74760516


...
10
LOCKWASHER PLN-10040500

...
11
NUT.HEX.5/16-18 PLN-73220500


...

...
14
PANEL.HANDLE.PNT. PLN-674A150550

...
16
"HANDLE-RH,TILLER" PLN-153139

...
17
KNOB T(3/8 HOLE) PLN-106932X

...
18
CABLE CLUTCH T PLN-3066J

...
19
LEVER CONTRL TINE PLN-151229

...
20
"PIN PIVOT,GROOVED" PLN-154805

...
21

...
22
ROD REVERSE TI PLN-101248K

...
23
RIVET.RD.HD.DRILL PLN-1778E

...
24
REVERSE ROD TI PLN-2613J

...
25

...
26
COTTER PIN PLN-76020412

...
27
SUB= 3145 PLN-76020308

...
28

...
29
RETAINER RING PLN-12000059

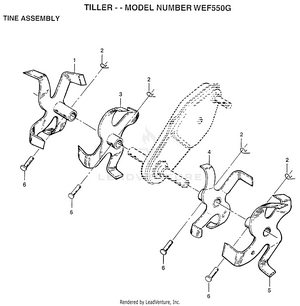

TINE ASSEMBLY

...
...
1
TINE OUTER RH T PLN-674A66

...
2
RETAINER.SPRING PLN-3146R

...
3
SUB= 156924 PLN-674A64

...
4
TINE.INNER.LH PLN-674A63

...
5
TINE.OUTER.LH.T PLN-674A65

...
6
RIVET.PAN HD.1.75 PLN-4929H

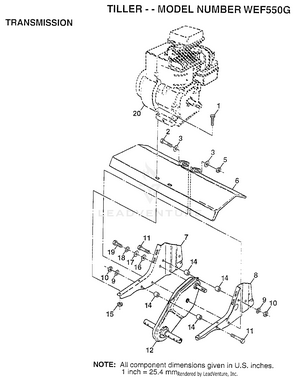

TRANSMISSION

...
...
1
BOLT.HEX.5/16-1.5 PLN-74760524

...
2
BOLT HEX 3/8-16 PLN-74780652

...
3


...
6
SHIELD.PNT.TINE PLN-9056R550

...
7
SUB= 1949J500 PLN-1949J

...
8
BRACKET.ENG.LH. PLN-110519X

...
9
LOCKWASHER PLN-10040500

...
10
NUT.HEX.5/16-18 PLN-73220500

...
11
SUB= 74780544 PLN-74760544

...
12
SUB= 165808 PLN-151222

...
14
SPLIT SPACER RT PLN-9173R


...
16

...
17

...
18
LOCKWASHER PLN-10040400

...

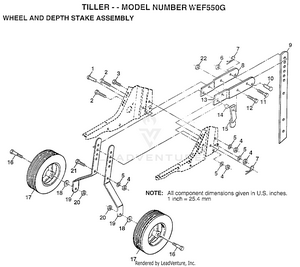

WHEEL AND DEPTH STAKE ASSEMBLY

...
...
1
DRILLED RIVET RT PLN-9194R



...
4
NUT.HEX.5/16-18 PLN-73220500

...
5
LOCKWASHER PLN-10040500


...
7
SPRING.RETAINER PLN-4921H

...
8
SUB= 1952J500 PLN-1952J

...
9
SUB= 2582J PLN-122233X

...
10
SUB= 4929H PLN-326J

...

...
12
BOLT.HEX.5/16-1.5 PLN-74760524

...
13
SUB= 1951J500 PLN-1951J

...
14

...
15
STAKE SPRING TI PLN-5388J

...
16
BOLT SHOULDER PLN-121117X

...
17
WHEEL.8X1.75.YELL PLN-139488

...
18

...
19
SUB= 9190R500 PLN-9190R

...
20
SUB= 73690600 PLN-73680600

...
21
SUB= 77394 PLN-74760516

...
...
...
