Husqvarna PCR500A (1999 & Before) Tiller

Model: PCR500A (1999 & Before)

Save
Part Not Listed?Part Not Listed?
product name

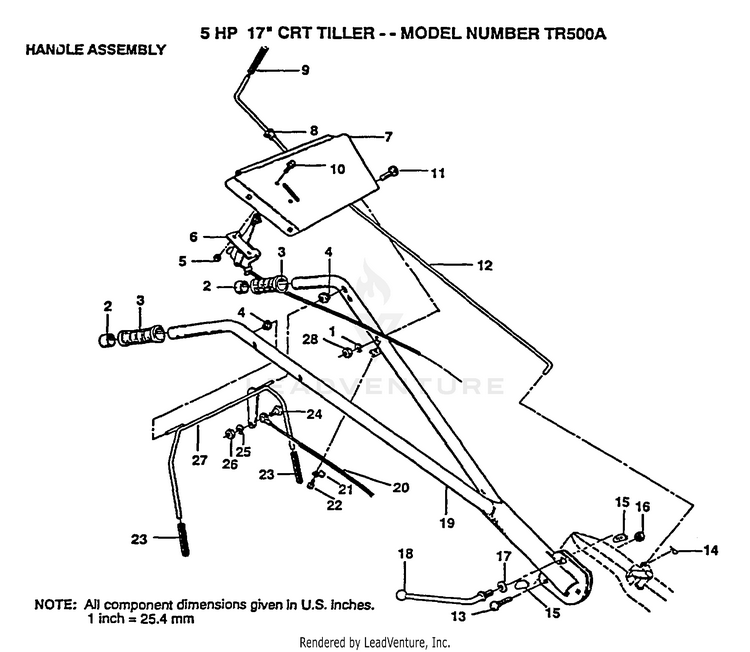

HANDLE ASSEMBLY

...
...
1
LOCKWASHER PLN-10040500

...
2
CAP CRT PLN-108544X


...
4
SUB= 146480 PLN-5420J


...
6
"CONT,THROTTLE" PLN-127012X

...
7
SUB= 126949X500 PLN-126949X419

...
8
BUSHING PLN-121248X

...
9
GRIP TI PLN-8389J

...
10

...
11
BOLT CARRIAGE CRT PLN-72110514

...
12
ROD SHIFT CRT PLN-108281X

...
13

...
14
RETAINER M PLN-4497H

...
15
LOCK CRT PLN-109229X

...
16
SUB= 73930600 PLN-5394H

...
17
WASHER CRT PLN-19131611

...
18
LEVER LOCK CRT PLN-109228X

...
19

...
20
CABLE.CLUTCH.CRT PLN-102162X

...
21
CONDIUT CLIP T PLN-9484R

...
22
SUB= 750097 PLN-86777

...
23
GRIP BAR CRT PLN-102604X

...
24
SHOULDER BOLT ST PLN-81328

...
25
LOCKWASHER PLN-10040400

...
26
SUB= 50675 PLN-73220400

...
27
HANDLE BAR CRT PLN-108276X

...
28
SUB= 68478 PLN-1685H

...
xx
"MANUAL,OWNERS" PLN-128534

...
xx
DECAL TI PLN-110614X

...

...

...
xx
DECAL, THROTTLE PLN-121751X

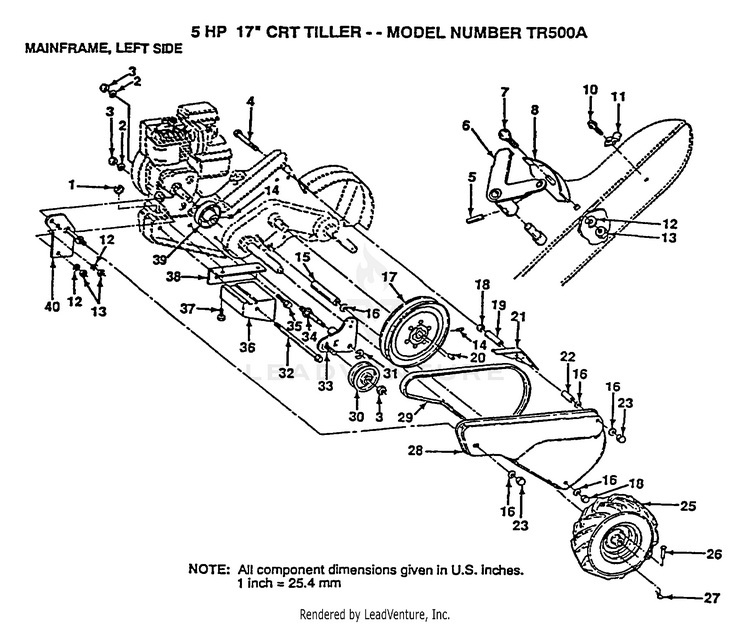

MAINFRAME, LEFT SIDE

...

...
2
Washer, Lock Hvy. Hlcl. Spr. 3/8 PLN-10040600

...
3
NUT.HEX.3/8-16UNC PLN-73220600

...
4
BOLT-HEX TI PLN-74930576

...
5
SUB= 2882J PLN-1572H

...
6
LEVER ASM CRT PLN-110111X


...
8
PANEL TI PLN-8700J

...
10
SUB= 750097 PLN-86777

...
11
CONDIUT CLIP T PLN-9484R

...
12
LOCKWASHER PLN-10040400

...
13
SUB= 50675 PLN-73220400

...
14
SET SCREW PLN-23230506

...
15

...
16

...
17
"SHEAVE 10"" CRT" PLN-100473M

...
18
NUT.HEX.5/16-18 PLN-73220500

...
19
SPACER CRT PLN-110651X

...
20

...
21
GUARD CRT PLN-110653X

...
22
SPACER CRT PLN-110652X

...
23

...
25
TIRE.CHV.13X5.0-6 PLN-102190X

...

...
xx
SUB= 65139 PLN-795R

...
26
RIVET.DRILL.1.75 PLN-126875X

...
27
RETAINER M PLN-4497H

...
28
SUB= 131159X417 PLN-102148X419

...
29
SUB= 132672 PLN-102143X

...
30
PULLEY-IDLER TI PLN-104679X

...
31
KLIP RING PLN-12000032

...
32
BOLT CRT PLN-102384X

...
33
SUB= 918105611X PLN-105611X

...
34
SHIFT ARM CRT PLN-102141X

...

...
36
COUNTERWEIGHT CRT PLN-102383X

...
37
BOLT.HEX.5/16-1.5 PLN-74760524

...
38
BRACKET LH CRT PLN-102331X

...
39
SUB= 130816 PLN-102142X

...
40
BRACKET ASSY CRT PLN-102376X

...

...
xx
DECAL.LOGO PLN-128536

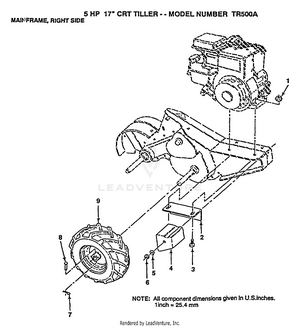

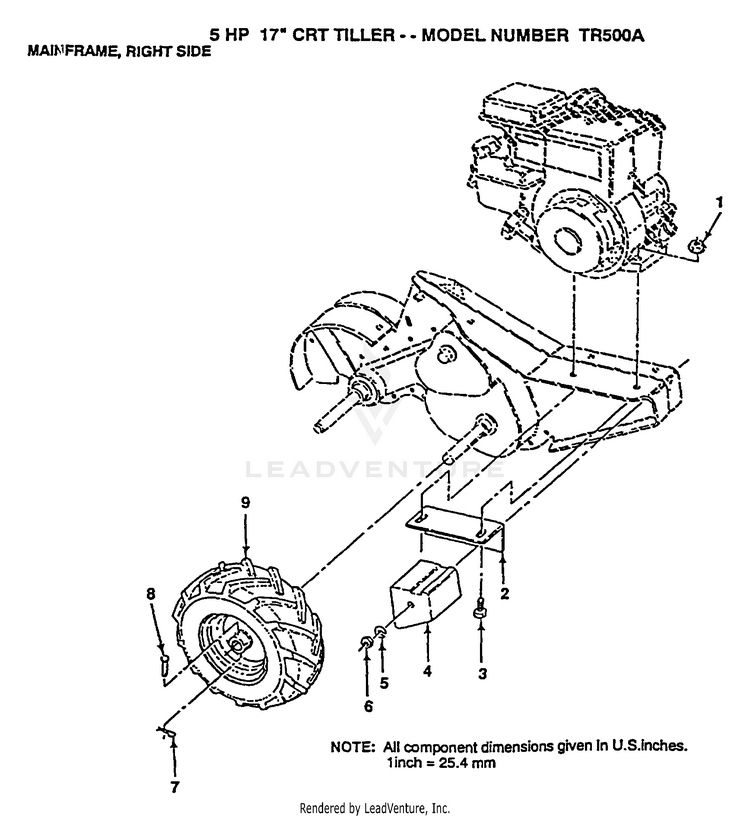

MAINFRAME, RIGHT SIDE

...

...
2
BRACKET RH CRT PLN-102332X

...
3
BOLT.HEX.5/16-1.5 PLN-74760524

...
4
COUNTERWEIGHT CRT PLN-102173X

...
5
Washer, Lock Hvy. Hlcl. Spr. 3/8 PLN-10040600

...
6
NUT.HEX.3/8-16UNC PLN-73220600

...
7
RETAINER M PLN-4497H

...
8
RIVET.DRILL.1.75 PLN-126875X

...
9
TIRE.CHV.13X5.0-6 PLN-102190X

...

...
xx
SUB= 65139 PLN-795R

...
xx
SUB= 271948 PLN-121543X

...
xx
DECAL TI PLN-110612X

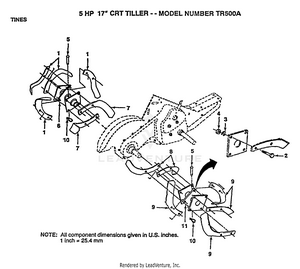

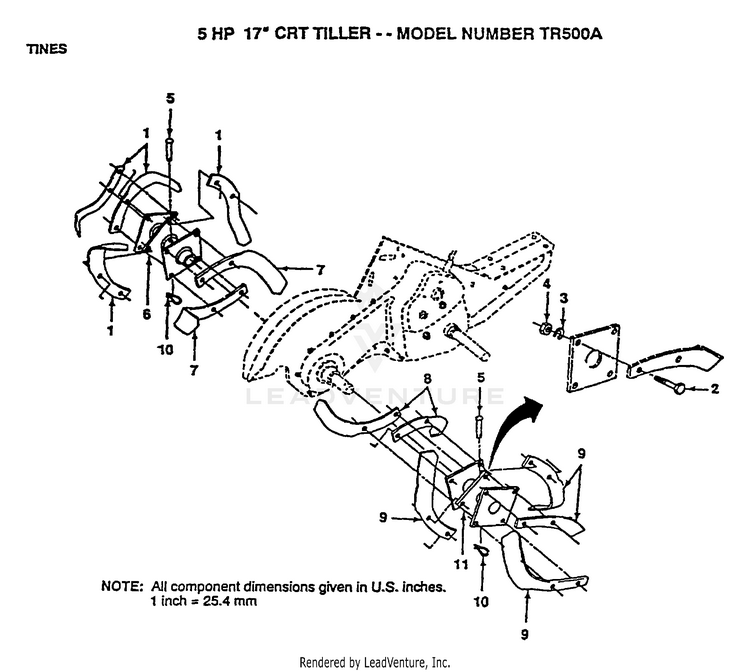

TINE ASSEMBLY

...
...
1
SUB= 6554J PLN-4459J


...
3
Washer, Lock Hvy. Hlcl. Spr. 3/8 PLN-10040600

...
4
SUB= 7810H PLN-73610600

...
5
RIVET.PAN HD.1.75 PLN-4929H

...
6
TINE ASSY LH CRT PLN-102380X

...
7
"TINE.LH.12""" PLN-6554J

...
8
"TINE.RH.12""" PLN-6555J

...
9
SUB= 6555J PLN-4460J

...
10
RETAINER.SPRING PLN-3146R

...
11
TINE ASSY RH CRT PLN-102382X

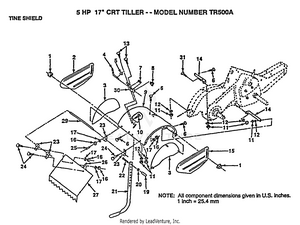

TINE SHIELD

...

...
2
SHIELD.SD.OUT.LH PLN-104086X431

...
3
SUB= 104085X366 PLN-104085X419

...
4
STAKE PIN TI PLN-8393J

...
5
KLIP RING TI PLN-12000036


...
7
SPRING TI PLN-8394J

...
8
SPRING CRT PLN-109230X

...
9
SHLD TINE PLN-102326X419

...

...
11
NUT.HEX.5/16-18 PLN-73220500

...
12
LOCKWASHER PLN-10040500

...
13
BOLT CRT PLN-72110508

...
14
BRKT SHIELD TINE PLN-124343X

...
15
SHIELD.SD.OUT.RH PLN-104101X431

...
16
SUB= 50675 PLN-73220400

...
17
LOCKWASHER PLN-10040400

...
19
GRIP CRT PLN-102701X

...
20
NUT.HEX.3/8-16UNC PLN-73220600

...
21
SUB= 102156X500 PLN-102156X

...

...
23
HINGE CRT PLN-4440J

...

...
25
VINYL CAP TI PLN-6712 J

...
26
PAD IDLER TI PLN-109227X

...
27
SUB= 102695X366 PLN-102695X419

...
29
PIN HINGE PLN-120588X

...
30
LATCH BRACKET TI PLN-8392J

...

...
xx
SUB= 120075X PLN-120076X

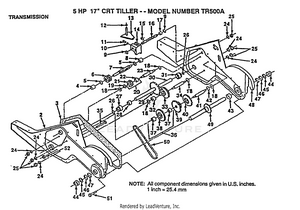

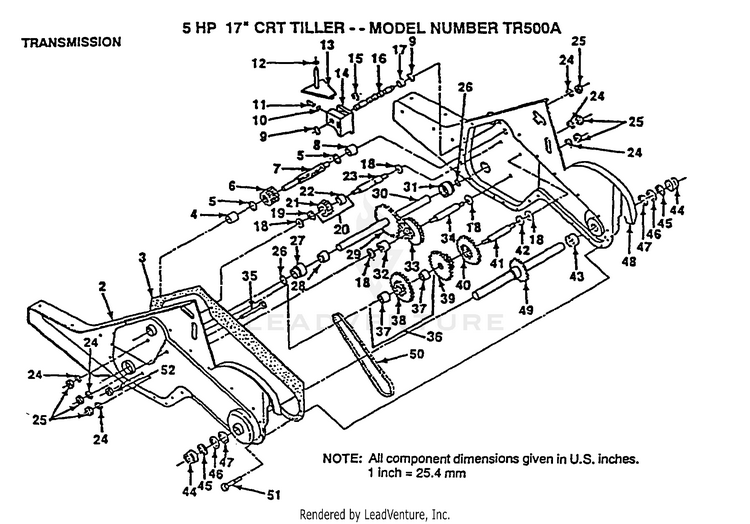

TRANSMISSION P/N BREAKOUT

...
...
1
SUB= 155112 PLN-121146X

...
2
SUB= 150698 PLN-121147X

...
3
GASKET TI PLN-106211X

...
4
NEEDLE BRNG LT PLN-5020J

...
5
"T, BEARING" PLN-1370H

...
6
PINION-INPUT CRT PLN-102113X

...
7
SHAFT-INPUT CRT PLN-102110X

...
8
"TI, BEARING" PLN-4895H

...
9
WASHER SEAL CRT PLN-102136X

...
10
SUB= 100482K PLN-7392M

...
11
SPRING-SHIFT CRT PLN-100371K

...
12
O-RING TI PLN-106160X

...
13
ARM ASSY CRT PLN-102107X

...
14
SHIFT FORK TI PLN-8353J

...
15
KLIP RING PLN-12000039

...
16
SHAFT SHIFT CRT PLN-102109X

...
17
SPACER SPLIT CRT PLN-104159X

...
18
WASHER PLN-4358J

...
19
KLIP RING PLN-12000040

...
20
GEAR ASSY CRT PLN-102114X

...
21
GEAR-REV IDLR CRT PLN-102115X

...
22
NEEDLE BEARING TI PLN-6803J

...
23
SHAFT CRT PLN-102111X

...
24
LOCKWASHER PLN-10040700

...
25
NUT.ASF.HEX.7/16 PLN-73610700

...
26
O RING CRT PLN-102128X

...
27
"CRT, BEARING" PLN-102100X

...
28
BUSHING TI PLN-106390X

...
29
CHAIN CRT PLN-102134X

...
30
SUB= 150737 PLN-109204X

...
31
SUB= 918102106X PLN-102106X

...
32
SPACER TI PLN-106388X

...
33
SPRCKT 8 GEAR CRT PLN-102121X

...
34
SHFT 2ND RED. CRT PLN-102112X

...
35
SCRW WHIZ LOK CRT PLN-102101X

...
36
SUB= 137300 PLN-106141X

...
37
BEARING PLN-4422J

...
38
SUB= 106042X012 PLN-106042X

...
39
GEAR TI PLN-105345X

...
40
GEAR TI PLN-105346X

...
41
REDUCTION SHFT TI PLN-8358J

...
42
BRNG RACE PLN-4220R

...
43
SPACER TI PLN-106146X

...
44
CUP.FORMED. PLN-9672R

...
45
RING SPIRAL CRT PLN-102144X

...
46
SUB= 147344 PLN-9676R

...
47
SUB= 147344 PLN-9674R

...
48
SUB= 150700 PLN-121745X

...
49
SHAFT ASSY TI PLN-106144X

...
50
CHAIN.50 LINK TI PLN-106147X

...
51
SCREW CRT PLN-17580408

...
52
NUT.HEX.5/16-18 PLN-73220500

...
53
GREASE PREMIUM-1 PLN-6066J
...
...
...
