Husqvarna FN850H (1999) Tiller

Model: FN850H (1999)

Save
Part Not Listed?Part Not Listed?
product name

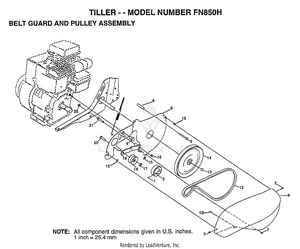

BELT GUARD AND PULLEY ASSEMBLY

...
...
1
SET SCREW PLN-23230506

...
2
ENGINE PULLEY PLN-130812

...
4
BOLT.HEX.HEAD PLN-74610812

...
5
BOLT.ROLLER.1/4-20X2 1/2 PLN-17490440

...
6
SHEILD.INNER.GUARD PLN-165770

...
7
SCREW HX WSH.HD#8-18X1/2 PLN-165503

...
8
SPACER.SPLIT PLN-139155

...
9
GUARD.PNT.BELT PLN-165768X505

...
10
PAD IDLER TI PLN-109227X

...
12
V BELT STD PLN-9180R

...
13
SUB= 2267J PLN-12000028

...
14
SHEAVE.TRANS PLN-151223

...
15
NUT J CLIP #8 PLN-165504

...
16
KLIP RING TI PLN-12000036


...
18
"PULLEY,IDLER" PLN-161806

...
19
"ARM, IDLER" PLN-162290

...
20
Bolt Fin Flex 3/8-16unc X 1-1/4 PLN-74760620

...
21
SHAFT IDLER TI PLN-106968X

...
25
JAM NUT TI PLN-73350500

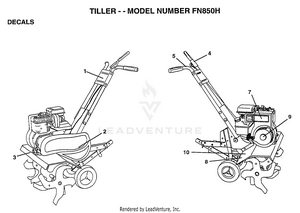

DECALS

...
...
1
DECAL HANDLE BRKT PLN-132629

...
2

...
3
DECAL TINE SHIELD PLN-127185X

...
4
DECAL TI PLN-110613X

...
5
DECAL TI PLN-110614X

...
7
SUB= 271948 PLN-165266

...
8
SUB= 120075X PLN-120076X

...
9
SUB= 273721 PLN-165278

...
10
DECAL.CAUTION PLN-162384

...
xx
MANUAL, OWNER'S PLN-167496

...
xx
MANUAL, OWNER'S PLN-167497

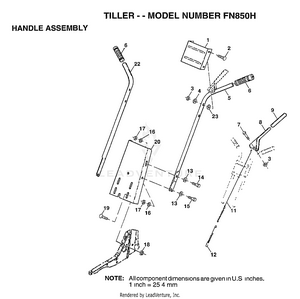

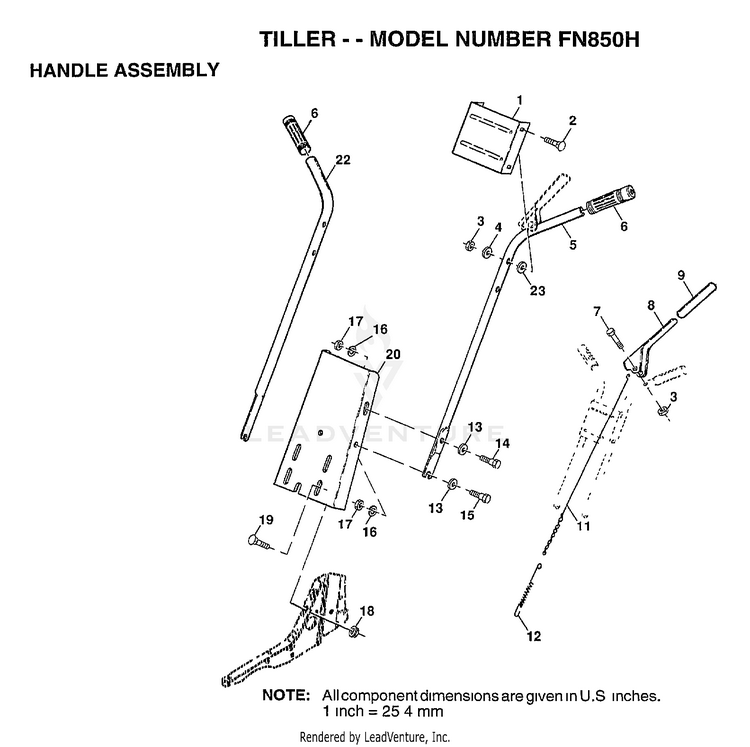

HANDLE ASSEMBLY

...
...
1
HANDLE BRKT PLN-137176X505


...
3
SUB= 73690500 PLN-73680500

...
4

...
5
HANDLE LH PLN-151473

...
6
SUB= 624A78 PLN-9266R

...
7
BOLT.HEX.5/16-1.5 PLN-74760524

...
8
LEVER.CONTROL.TINE PLN-164937

...
9
GRIP T PLN-8206H

...
11
SUB= 100382K PLN-3067J

...
12
SPRING EXT TI PLN-3070J

...
13

...
14
SUB= 77394 PLN-74760516

...

...
16
LOCKWASHER PLN-10040500

...
17
NUT.HEX.5/16-18 PLN-73220500


...

...
20
PANEL. HANDLE PLN-9209R505

...
22
HANDLE RH PLN-151474

...
23

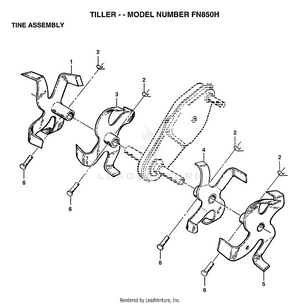

TINE ASSEMBLY

...
...
1
"TINE ASM OUTER,RH" PLN-156926

...
2
RETAINER SPRING PLN-163552

...
3
"TINE ASM INNER,RH" PLN-156924

...
4
TINE ASM INNER LH PLN-156923

...
5
"TINE ASM OUTER,LH" PLN-156925

...
6
RIVET.PAN HD.1.75 PLN-4929H

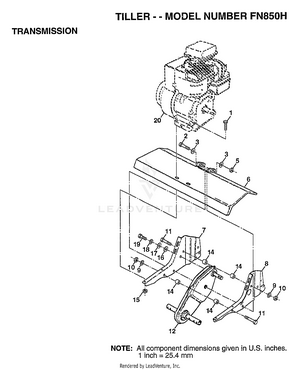

TRANSMISSION

...
...
1
BOLT.HEX.5/16-1.5 PLN-74760524

...
2
BOLT HEX 3/8-16 PLN-74780652

...
3


...
6
"SHIELD, TINE" PLN-9056R505

...
7
BRACKET.ENGINE.RH PLN-165835

...
8
BRKT.ENGINE.LH PLN-165834

...
9
LOCKWASHER PLN-10040500

...
10
NUT.HEX.5/16-18 PLN-73220500

...
11
SUB= 74780544 PLN-74760544

...
12
SUB= 165808 PLN-151222

...
14
SPLIT SPACER RT PLN-9173R


...
16

...
17

...
18
LOCKWASHER PLN-10040400

...

...
20
CHECK WITH SUPPLIER PLN-SUPPLIER

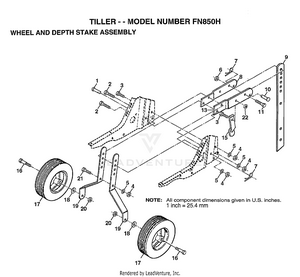

WHEEL AND DEPTH STAKE ASSEMBLY

...
...
1
DRILLED RIVET RT PLN-9194R



...
4
NUT.HEX.5/16-18 PLN-73220500

...
5
LOCKWASHER PLN-10040500


...
7
SPRING.RETAINER PLN-4921H

...
8
SUB= 1952J500 PLN-1952J

...
9
SUB= 2582J PLN-122233X

...
10
SUB= 4929H PLN-326J

...

...
13
SUB= 1951J500 PLN-1951J

...
15
STAKE SPRING TI PLN-5388J

...
16
BOLT SHOULDER PLN-121117X

...
17
SUB= 107644X PLN-9188R

...
18

...
19
SUB= 9190R500 PLN-9190R

...
20
SUB= 73690600 PLN-73680600

...
21
SUB= 77394 PLN-74760516

...
...
...
