Husqvarna CTD300D (1996) Tiller

Model: CTD300D (1996)

Save
Part Not Listed?Part Not Listed?
product name

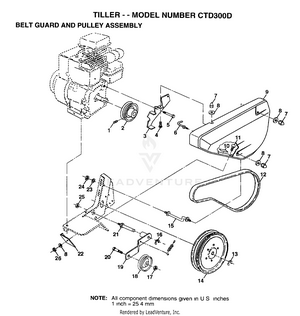

BELT GUARD AND PULLEY

...
...
1
SET SCREW PLN-23230506

...
2
SUB= 532130811 PLN-130811

...
3
BRKT ASSY PLN-122955X


...

...
6
KEEPER BELT PLN-121463X

...
7
NUT-CAP TI PLN-104213X

...
8

...
9
GUARD.BELT.TILLER PLN-131157X550

...
10
PAD IDLER TI PLN-109227X

...
11

...
12
SUB= TH3H390 PLN-9179R

...
13
SUB= 2267J PLN-12000028

...
14
PULLEY.TRANSMISSN PLN-151939

...
15
SUB= 532132213 PLN-132213

...
16
KLIP RING TI PLN-12000036


...
18
SUB= 75673 PLN-9178R

...
19
IDLER ARM TI PLN-674A30

...
20
Bolt Fin Flex 3/8-16unc X 1-1/4 PLN-74760620

...
21
SHAFT IDLER TI PLN-106968X

...
22
SHIELD-DIRT TI PLN-105358X

...
23
LOCKWASHER PLN-10040400

...
24
SUB= 50675 PLN-73220400

...
25
JAM NUT TI PLN-73350500

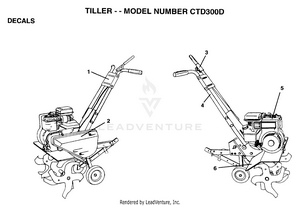

DECALS

...
...
1
DECAL.CNTRL.PNL. PLN-151905

...
2
DECAL.BELT.GUARD PLN-151904

...
3
DECAL TI PLN-110594X

...
4
DECAL TI PLN-120431X

...
5
SUB= 121858X PLN-110593X

...
6
DECAL TI PLN-120075X

...
xx
MANUAL.O.CTD300D PLN-152674

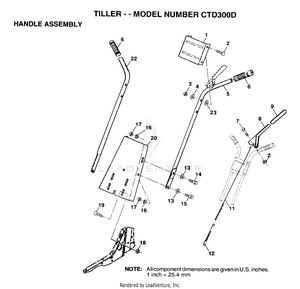

HANDLE

...
...
1
PANEL.CNTRL.HDLE. PLN-137176X550


...
3
SUB= 73690500 PLN-73680500

...
4

...
5
HANDLE LH PLN-151473

...
6
SUB= 624A78 PLN-9266R

...
7
BOLT.HEX.5/16-1.5 PLN-74760524

...
8
SUB= 164937 PLN-3069J

...
9
GRIP T PLN-8206H

...
10
SUB= 73690500 PLN-73680500

...
11
SUB= 100382K PLN-3067J

...
12
SPRING EXT TI PLN-3070J

...
13
SUB= 2267J PLN-12000028

...
14
SUB= 77394 PLN-74760516

...

...
16
LOCKWASHER PLN-10040500

...
17
NUT.HEX.5/16-18 PLN-73220500


...

...
20
PANEL.HANDLE.TILL PLN-9209R550

...
22
HANDLE RH PLN-151474

...
23

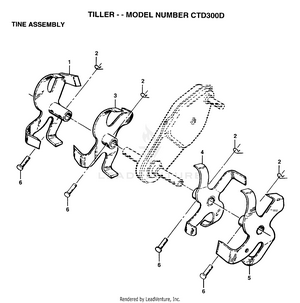

TINE

...
...
1
TINE ASSY RH PLN-106860X

...
2
SPRING.RETAINER PLN-4921H

...
3
TINE ASSY RH PLN-106858X

...
4
TINE INN LH TI PLN-106857X

...
5
TINE ASS'Y LH PLN-106859X

...
6
DRILLED RIVET RT PLN-9194R

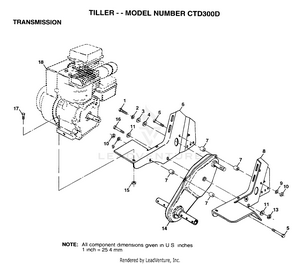

TRANSMISSION

...

...
2
LOCKWASHER PLN-10040400

...
3

...
4

...
5
SUB= 74780544 PLN-74760544

...
6
BRACKET.ENGINE.RH PLN-2606J550

...
7
SPLIT SPACER RT PLN-9173R

...
8
BRACKET.ENGINE.LH PLN-132212X550

...
9
LOCKWASHER PLN-10040500

...
10
NUT.HEX.5/16-18 PLN-73220500

...
11


...
14
SUB= 165810 PLN-151937


...
16
BOLT HEX 3/8-16 PLN-74780652

...
17
BOLT.HEX.5/16-1.5 PLN-74760524

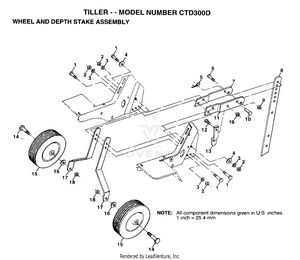

WHEEL AND DEPTH STAKE

...

...
2
NUT.HEX.5/16-18 PLN-73220500

...
3
LOCKWASHER PLN-10040500

...
4

...
5
SPRING.RETAINER PLN-4921H


...
7
STAKE.SUPT.TILLER PLN-318J

...
8
SUB= 9193R500 PLN-9193R


...
10
DRILLED RIVET RT PLN-9551R

...
11
SUB= 317J500 PLN-317J

...

...
13
STAKE SPRING CT PLN-325J

...
14
BOLT SHOULDER PLN-121117X

...
15

...
16

...
17
SUB= 674H4 PLN-9189R

...
18
SUB= 73690600 PLN-73680600

...
...
...
