product name

Garden Way 31AE665E118 (2003) Snow Thrower

Model: 31AE665E118 (2003)

Save
Part Not Listed?Part Not Listed?
product name

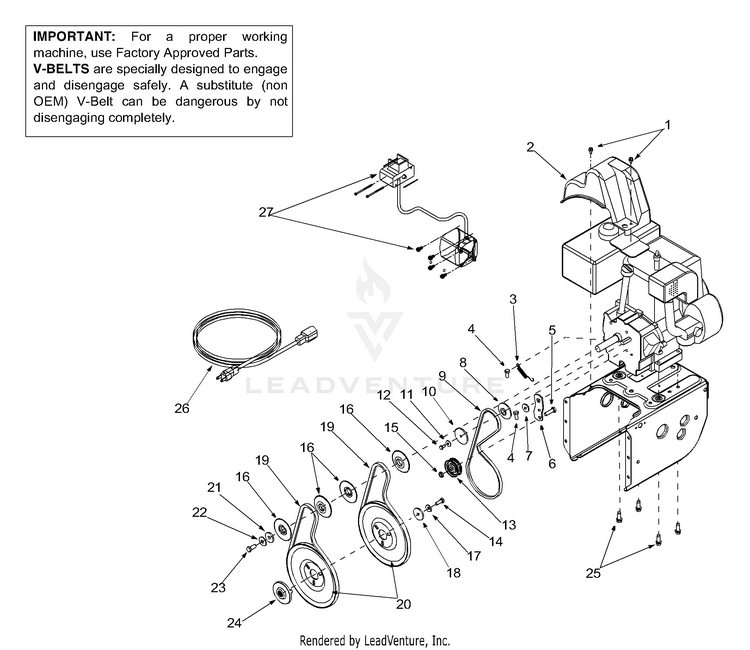

Belts & Engine Accessories

...
...
1
Hex Washer Screw 1/4-20 x .50 MTD-710-1652

...
2
Belt Cover MTD-731-1324

...
3
Extension Spring MTD-932-0710

...
4
Hex Screw 5/16-24 x .75 MTD-710-0627

...
5
Hex Cap Screw 3/8-16 x 1.25 MTD-710-3005

...
6
Drive Clutch Idler Bracket MTD-05896A

...
7
Shoulder Spacer MTD-748-0234

...
8
Pulley Half MTD-956-0987

...
9
V - Belt MTD-954-0346

...
10
Pulley Half MTD-756-0986

...
11
SPRING WASHER BELL MTD-736-0270

...
12
Hex Cap Screw 1/4-28 x .50 MTD-710-0230

...
13
Flat Idler MTD-756-0313

...
14
Lock Hex Cap Screw 5/16-24 MTD-710-1245B

...
15
Lock Jam Nut 3/8-16 MTD-712-0181

...
16
Pulley Half MTD-756-0569

...
17
Bell Washer MTD-736-0242

...
18
Flat Washer MTD-736-0505

...
19
BELT: 3V X 35.00 LG MTD-954-0430C

...
20
Auger Pulley MTD-756-0967

...
21
Flat Washer 3/8 x 1.25 OD MTD-736-0247

...
22
Bell Washer MTD-736-0331

...
23
Hex Cap Screw 3/8-24 MTD-710-0696

...
24
Adapter Pulley MTD-948-0360

...
25
Hex Screw 3/8-16 x 1.0 MTD-710-0654A

...
26
3-Prong Extension Cord MTD-929-0071B

...
27
STARTER MOTOR MTD-TC-33329H

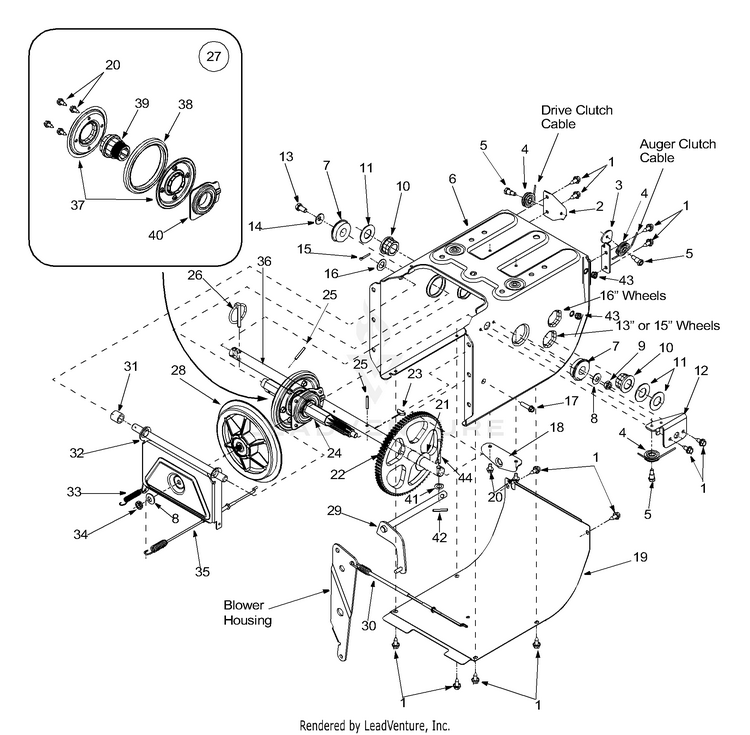

Frame

...
...
1
Hex Screw MTD-710-1652

...
2
Drive Cable Guide Bracket MTD-784-5688

...
3
Auger Clutch Cable Bracket MTD-784-5687A

...
4
Roller Cable MTD-756-0625

...
5
Shlder Screw, .375 ID x 1/4-14 MTD-738-0924A

...
6
Frame Assembly MTD-784-5630B

...
7
BALL BEARING MTD-941-0563

...
8
Bell Washer MTD-736-0105

...
9
Lock Jam Nut MTD-712-0116

...
10
Hex Flange Bearing MTD-741-04026

...
11
Flat Washer MTD-736-0188

...
12
Bracket-Guide MTD-784-5689A-0637

...
13
Lock Hex Screw MTD-710-0538

...
14
Bell Washer .340 ID x .872 OD MTD-736-0242

...
15
Cotter Pin MTD-714-0474

...
16
Flat Washer .536 ID x .930 OD MTD-736-0160

...
17
Hex Washer Screw 1/4-20 MTD-710-0809

...
18
Frame Shift Bracket MTD-784-5590

...
19
Frame Cover MTD-784-5638A

...
20
Hex Washer Screw 1/4-20 MTD-710-1652

...
21
Flat Washer .760 ID x .50 OD MTD-736-0351

...


...
24
7-Tooth Shaft MTD-917-04094

...
25
Spring Roll Pin 1.12" Lg. MTD-915-0249

...
26
Click Pin MTD-714-0143A

...
27
Wheel Assembly Friction MTD-984-0042C

...
28
Friction Wheel Disc Ass'y. MTD-956-0012A

...
29
SHIFT ROD ASSEMBLY MTD-684-04243

...
30
Cable-Auger Clutch MTD-946-0897

...
31

...
32
Friction Wheel Support Brkt. Ass'y. MTD-984-0021-0637

...
33
Ext. Spring .38n O.D. x 2.5" MTD-932-0264

...
34
Jam Nut 3/8-24 MTD-712-0711

...
35
Cable-Drive Clutch MTD-946-0898

...
36
Axle 13" Wheels MTD-738-0869

...
xx
Axle 16" Wheels MTD-738-0830

...
37
Friction Plate MTD-790-00010

...
xx
Friction Plate w/Extrusion MTD-790-00011

...
38
Rubber Only MTD-935-0243B

...
39
Wheel Assembly Friction MTD-984-0042C

...
40
Friction Wheel Bearing MTD-618-0063

...
41
Flat Washer .281 I.D. x .50 O.D. MTD-736-0142

...
42
Cotter Pin MTD-714-0507

...
43
Insert Jam Nut 5/16-18 MTD-712-0703A

...
44
Clevis Pin, 1/4 x 1.3725 MTD-711-1364

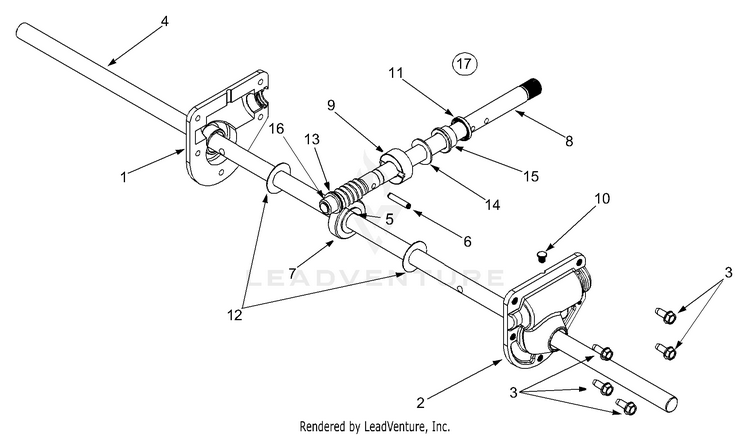

Gear Assembly

...
...
1
RH Housing MTD-918-0123A

...
2
LH Housing MTD-918-0124A

...
3
Hex Screw 1/4-20 x .75 MTD-710-0642

...
4
Spiral Axle 22" MTD-711-1020A

...
4
Spiral Axle 24" MTD-711-0908A

...
5
KEY 3/16 x 5/8 H MTD-914-0161

...
6
Pin-Spiral MTD-715-0143

...
7
WORM GEAR 20T MTD-917-04861

...
8
IMPELLER SHAFT MTD-717P0526

...
9
Collar-Thrust MTD-718-0186

...

...
11
Seal-Oil MTD-721-0327

...
12
Washer-Flat MTD-736-0351

...
13
Washer-Flat MTD-736-0369

...
14
Washer-Flat MTD-736-0445

...
15
Bearing-Flange MTD-741-0662

...
16
Bearing-Flange MTD-741-0663

...
17
Gear Assembly 22" MTD-918-0413B

...
xx
Gear Assembly Complete, 24" MTD-918-0414B

...
xx
Grease Not shown MTD-737-0168A

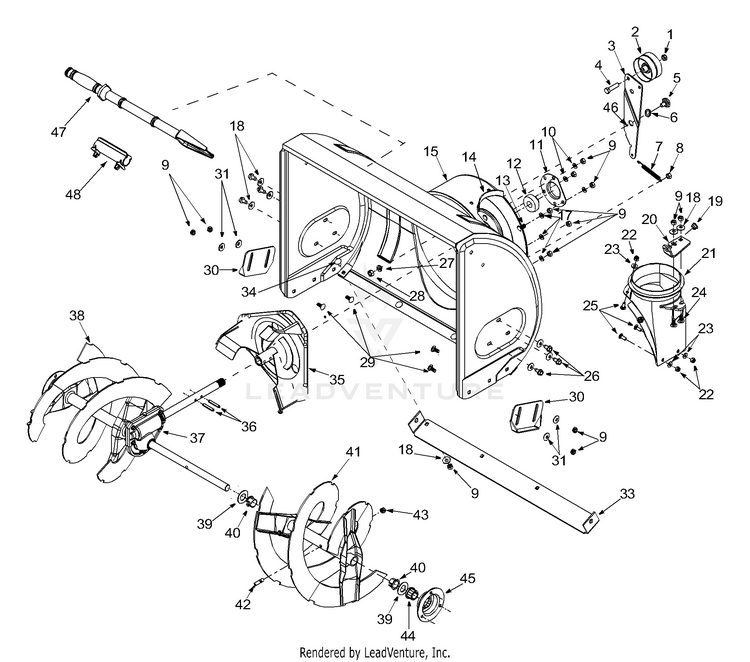

General Assembly

...
...
1
Lock Jam Nut 3/8-24 MTD-712-0116

...
2
Flat Idler MTD-756-0178

...
3
Auger Idler Brkt. MTD-984-0064-0637

...
4
Hex Cap Screw 3/8-24 x 1.50 MTD-710-0459A

...
5
Shoulder Screw MTD-738-0281

...
6
Wave Washer MTD-936-0167

...
7
Ext. Spring 3.6" Lg. MTD-932-0611

...
8
Hex L-Nut 5/16-18 Thd. MTD-712-3009

...
9
HEX NUT 5/16-18 MTD-712-3010

...
10
Lock Wash. 5/16" I.D. MTD-936-0119

...
11
Housing MTD-05931A

...
12
Flange Ball Bearing MTD-941-0309

...
13
Carriage Bolt 5/16-18 MTD-710-0451

...
14
Reinforcement Chute MTD-705-5226

...
15
22" Housing Assembly MTD-684-0052C

...
xx
24" Housing Assembly MTD-684-0039D

...
17
Lock Wash. 5/16" I.D. MTD-936-0119

...
18
Bell Washer MTD-736-0242

...
19
BUSHING .380 ID MTD-941-0475

...
20
Chute Crank Bracket MTD-784-5647-0637

...
21
Adapter Chute MTD-731-1379D

...
22
Hex Lock Nut 1/4-20 MTD-712-0324

...
23
Flat Washer MTD-736-0463

...
24
Carriage Bolt MTD-710-0451

...
25
Carriage Screw 1/4-20 x .75 MTD-710-0703

...
26
Hex Washer Screw 5/16-18 MTD-710-0604A

...
27
Lock Washer 3/8 MTD-736-0169

...
28
Hex Nut 3/8-16 MTD-712-0798

...
29
Carriage Bolt 5/16-18 x .75 MTD-710-0451

...
30
Snow Shoe MTD-784-5580

...
31
Bell Washer MTD-736-0242

...
33
Shave Plate 2.25 x 21.66 LG MTD-790-00117-0637

...
xx

...
34
Carriage Bolt 5/16-18 x.62 MTD-710-0260A

...
35
12" IMPELLER (3 BLADE) (POWDER BLACK) MTD-684-06276-0637


...
37
Gear Assembly 22" See "Gear Assembly" for breakdown of this assembly. MTD-918-0413B

...
xx
Gear Assembly Complete, 24" MTD-918-0414B

...
38
Spiral Assembly-R.H. 22" MTD-684-04178-0637

...
xx
Spiral, 24" R.H. MTD-684-04180-0637

...
39
Flat Washer MTD-736-0188

...
40
FLANGE BUSHING MTD-741-0493C

...
41
Spiral Assembly-L.H. 22" MTD-684-04179-0637

...
xx
Spiral 24" LH MTD-684-04181-0637

...
42
Shear Bolt 5/16-18 x 1.5 MTD-710-0890A

...
43
Lock Nut 5/16-18 MTD-712-0429

...
44
Hex Flange Bearing MTD-941-0245

...
45
Bearing Housing MTD-784-5618A-0637

...
46
Grease, Arctic MTD-737-0318-CRTG

...
47
Snow Removal Tool MTD-931-2643

...
48
CLEANOUT TOOL MOUNTING CLIP MTD-731-11421

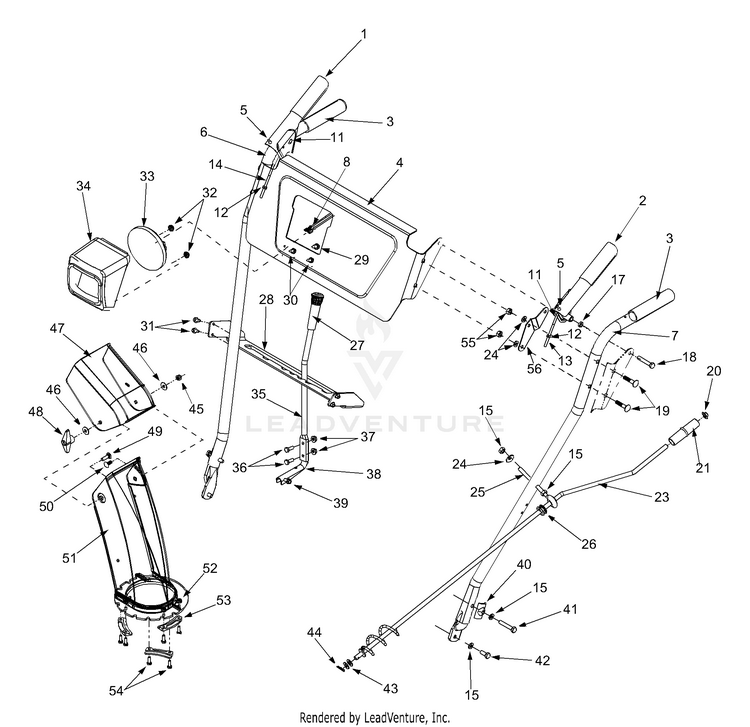

Handle & Chute

...
...
1
Clutch Lever Assembly - RH MTD-705-5234A

...
2
Clutch Lever Assembly - LH MTD-705-5233A


...
4
Control Panel Assembly (615, E6A5E) MTD-784-5717A

...
xx
Control Panel Assembly (E645, E665) MTD-784-5718A

...
5
Bumper Rubber MTD-735-0199A

...
6

...
7
Handle LH MTD-749-0911C

...
8
Harness Light If Equipped MTD-929-0058B

...
11
Cable "Z" Fitting MTD-946-0778

...
12

...
13
Cable-Auger Clutch MTD-946-0897

...
14
Cable-Drive Clutch MTD-946-0898

...
15
HEX NUT 5/16-18 MTD-712-3010

...
?16
Lock Wash. 5/16" I.D. MTD-936-0119

...
17

...
18
Hex Hd. Cap Screw 5/16-18 x 2.00 MTD-710-3103

...
19
Carriage Bolt 5/16-18 x 1.5 MTD-710-0262

...
20
Push Rod Cap MTD-726-0100

...
21
Chute Crank Knob MTD-720-0201A

...
?22
Rolled Pin, 1/8 x .63 MTD-915-0138

...
23
Chute Crank Ass'y MTD-984-0022

...
24
Bell Washer .340 ID x .873 OD MTD-736-0242

...
25

...
26
Rubber Grommet MTD-735-0234

...

...
28
Speed Selector Plate (1 Rev) MTD-705-5265

...
xx
Speed Selector Plate (2 Rev) MTD-705-5231

...
29
Hex Washer Screw 1/4-20 x .625 If Equipped MTD-710-1652

...
30
Special Screw, #10-16 x .625 If Equipped MTD-710-04669

...
31
Hex Washer Screw 1/4-20 x .50 MTD-710-0599

...
32
Hex Nut If Equipped MTD-712-0415

...
33
Headlight If Equipped MTD-925-1300

...
34
Headlight Cover If Equipped MTD-731-1317

...
35
SHIFT LEVER MTD-747-0904-0637

...
36
Hex Cap Screw 1/4-20 x .75 MTD-710-3015

...
37
LOCK NUT 1/4 MTD-912-3027

...
38
SHIFT LEVER SPRING MTD-732-0733

...
39
Hex Washer MTD-710-0809

...
40
Handle Tab MTD-984-5599

...
41
Hex Cap Screw 5/16-18 x 2" MTD-710-04039

...
42
Hex Cap Screw 5/16-18 x .75 MTD-710-1880

...
43
Flat Washer 3/8 ID x .738 OD MTD-736-0185

...
44
Cotter Pin MTD-714-0104

...
45
Hex Lock Nut 5/16-18 MTD-712-0429

...
46
Washer 5/16 MTD-736-0159

...
47
UPPER CHUTE (W/LBL MANUAL TILT) MTD-731-04426C

...
48
Knob 5/16-18 MTD-720-0284

...
49
Carriage Screw 5/16-18 x 1.0 MTD-710-04071

...
50
Carriage Bolt 5/16-18 x .75 MTD-710-0451

...
51
Lower Chute MTD-731-1300E

...
52
LOCK NUT 1/4 MTD-912-3027

...
53
Chute Flange Keeper MTD-731-0851A

...
54
Hex Cap Screw 1/4-20 x .75 MTD-710-3015

...
55
Hex L-Nut 5/16-18 Thd. MTD-712-3009

...
56
LH Handle Support Brkt. MTD-705-5275

...
xx
RH Handle Support Brkt. MTD-705-5274

Wheel Assembly

...
...
1
SPACER; WHEEL SIZE 13 x 4, 13 x 5; MODEL NUMBERS 615, E6A5E, E645, E665 MTD-731-04044

...
2
WHEEL ASS'Y; WHEEL SIZE 13 x 4; MODEL NUMBER 615 Includes one tire, one air valve, one painted rim and two sleeve bearings MTD-634-0114A

...
2
WHEEL ASS'Y; WHEEL SIZE 13 x 5; MODEL NUMBERS E6A5E, E645, E665 Includes one tire, one air valve, one painted rim and two sleeve bearings MTD-734-1714A

...
xx
TIRE ONLY; WHEEL SIZE 13 x 4; MODEL NUMBER 615 MTD-734-1732

...
xx
TIRE ONLY; WHEEL SIZE 13 x 5; MODEL NUMBERS E6A5E, E645, E665 MTD-734-1527

...
xx
TUBELESS VALVE MTD-934-0255

...
xx
RIM ONLY; WHEEL SIZE 13 x 4, 13 x 5; MODEL NUMBERS 615, E6A5E, E645, E665 MTD-734-1713A

...
xx
SLEEVE BEARING; WHEEL SIZE 13 x 4, 13 x 5; MODEL NUMBER 615, E6A5E, E645 MTD-741-0143

...
xx
Sleeve Bearing .752" I.D. MTD-941-0401
...
...
...
