product name

GE JRP15WW3WW Electric Range

Model: JRP15WW3WW

Save
Part Not Listed?Part Not Listed?
product name

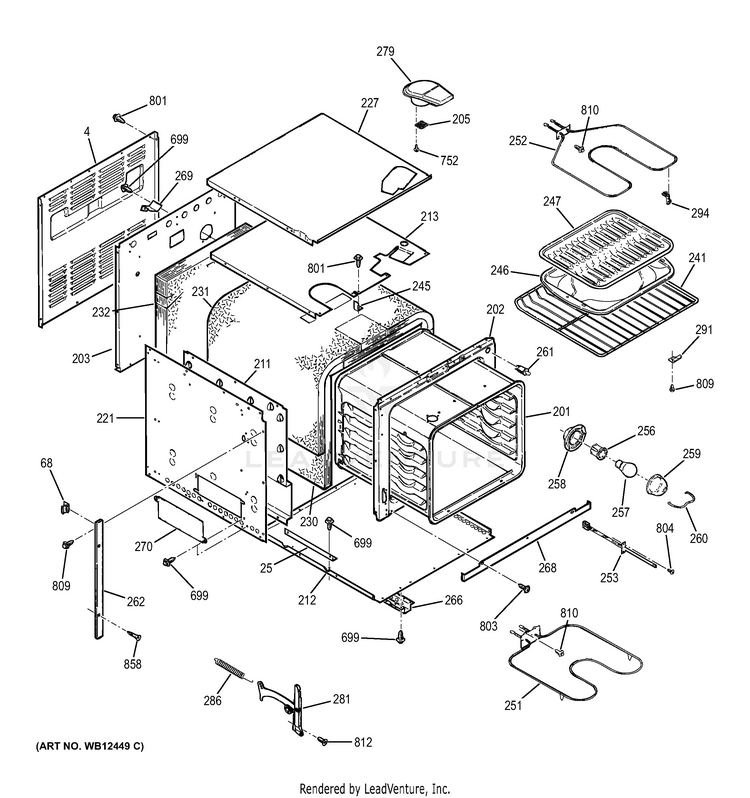

BODY PARTS

...
...
4
CABINET BACK GEH-WB63M0045

...
25
RETAINER INS BRACKET GEH-WB02M0041

...
68
FRT TRIM SPACER GEH-WB02K5177

...
201
OVEN BODY GEH-WB63T10012

...
202
FRONT FRAME GEH-WB63T10013

...
203
BACK MAIN GEH-WB63K5118

...
205
SMOKE ELIM SCREEN GEH-WB06K5026

...
211
INS OV SIDE RETAINER GEH-WB02K5180

...
212
BOTTOM CAB GEH-WB63K5116

...
213
TOP INSULATION RETNR-UPP GEH-WB02K5256

...
221
SIDE CABINET GEH-WB63K5117

...
227
INS CABINET TOP RETAINER GEH-WB02K5173

...
230
INSULATION-WRAPPER-INNER GEH-WB35K5048

...
231
INSULATION WRPR OTR GEH-WB35K5068

...
232
INSULATION-BACK/BTM UPPE GEH-WB35K5057

...
241
OVEN RACK GEH-WB48X0218

...
245
SCROLL BRACKET GEH-WB02M0030

...
246
BROIL PAN (261D656P010) GEH-WB48T10006

...
247
WB48T10001 GEH-WB48T10005

...
251
BAKE ELEMENT-UPPER GEH-WB44K5013

...
252
BROIL ELEMENT GEH-WB44K5009

...
253
WB21X5301 GEH-WB21X5347

...
256
OV LAMP HOLDER GEH-WB08X0303

...
257
BULB OVEN LI GEH-BUY LOCAL

...
258
OVEN LIGHT CUP GEH-WB02T10037

...
259
OV LAMP LENS GEH-WB36X0389

...
260
LIGHT LENS BAIL GEH-WB02X7694

...
261
JAMB SWITCH GEH-WB24K5061

...
262
VENT TRM-STAINLESS STEEL GEH-WB07K5497

...
262
VERTICAL SIDE TRIM-WHITE GEH-WB07K5125

...
266
BOTTOM CHANNEL GEH-WB02X9634

...
268
LO FRT FRAME TRIM-WHT GEH-WB07K5127

...
269
CUP LIGHT SUPPORT GEH-WB02K5164

...
270
COVER PLATE GEH-WB02X9642

...
279
WB38K5051 GEH-WB38K5028

...
281
HINGE OV DR LT GEH-WB14K5007

...
281
HINGE OV DR RT GEH-WB14K5006

...
286
OVEN DOOR SPRING GEH-WB09K5017

...
291

...
294
BROIL ELEMENT SUPPORT GEH-WB02X9719

...
699
SCREW ST10-16 X 7/16" GEH-WB01K5150

...
752

...
801

...
803
SCREW-WHT GEH-WB01K5163

...
803

...
804

...
809

...
810

...
812
SCREW FLAT ZINC 10-32 GEH-WB01K5191

...
858
WOOD SCREW-BLK GEH-WB01X1413

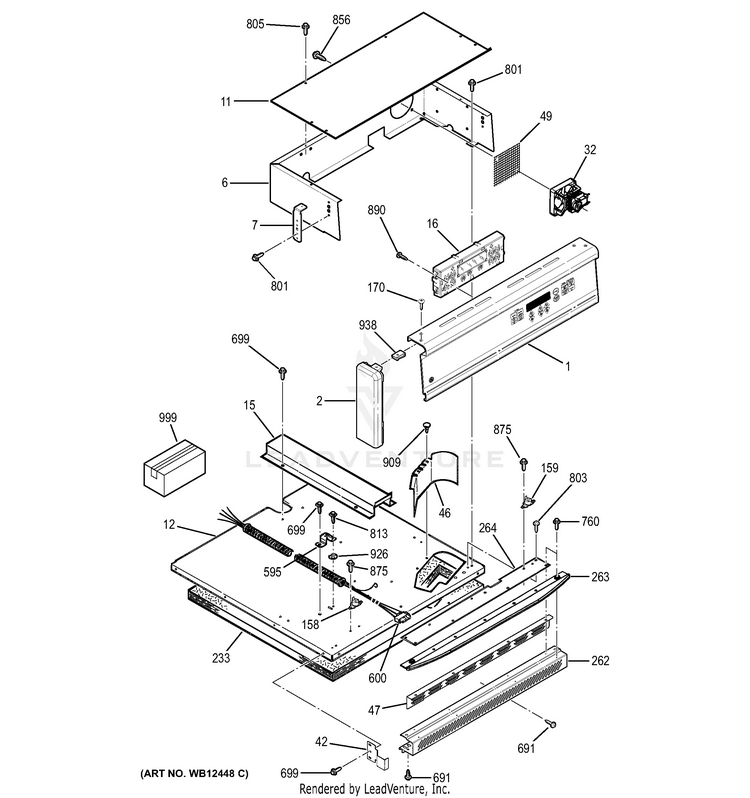

CONTROL PANEL & COOKTOP

...
...
1
PANEL CNTL ASM W/OLY WHI GEH-WB36T10543

...
2
END CAP RT-W GEH-WB36T10067

...
2
END CAP LT-W GEH-WB36T10068

...
6
CONTROL HOUSING GEH-WB37K5041

...
7
CONTROL PANEL BRACKET GEH-WB02K5406

...
11
CONTROL HOUSING TOP GEH-WB37K5040

...
12
TOP CABINET GEH-WB63K5120

...
15
WIRE COVER GEH-WB02X9665

...
16
WB27T10264 GEH-WB27K5299

...
32
FAN-LOWER GEH-WB26K5072

...
42
HEAT SHIELD GEH-WB34K5249

...
46
WIRE SHIELD GEH-WB34K5099

...
47
BARRIER VENT GEH-WB38K5058

...
49
CONT HOUSING SCREEN GEH-WB07X5016

...
158
LIMIT SWITCH-TO CAB TOP GEH-WB24K5045

...
159
LIMIT SWITCH-ERC GEH-WB24K5085

...
170
SCREW 8-18 (WH) 1/2 S GEH-WB01K0058

...
233
CABINET TOP INSULATION GEH-WB35K5066

...
262
VENT TRM-STAINLESS STEEL GEH-WB07K5497

...
262
VERTICAL SIDE TRIM-WHITE GEH-WB07K5125

...
263
I-BROW TRIM-WHT GEH-WB07K5494

...
264
EXTENSION VENT TRIM GEH-WB07K5121

...
595
CONDUIT CLAMP GEH-WB02K5126

...
600
CONDUIT WIRE ASSY GEH-WB18K5364

...
691
TRIM SCREW-BLACK GEH-WB01K5177

...
699
SCREW ST10-16 X 7/16" GEH-WB01K5150

...
760

...
801

...
803

...
803
SCREW-WHT GEH-WB01K5163

...
805

...
813
SCREW GROUND GEH-WB01X1261

...
856
SCREW TC10-32X.250HEXNI GEH-WB01X1293

...
875
SCREW 8-18 AB HXW 3/8 GEH-WH02X0930

...
890
SCREW-BLACK GEH-WB01X1180

...
909

...
926
GROUND WASHER GEH-WB01X1260

...

...
999
HARNESS WIRE DOOR SW GEH-WB18K5344

...
999
049-80032 GEH-49-8704

...
999
HARNESS WIRE MAIN GEH-WB18K5644

...
999
HARNESS WIRE LOCK MTR GEH-WB18K5645

...
999
INSTALLATION INSTRUCTION GEH-31-10118

...
999
MINI MANUAL W/WIRE DIAG. GEH-31-13328

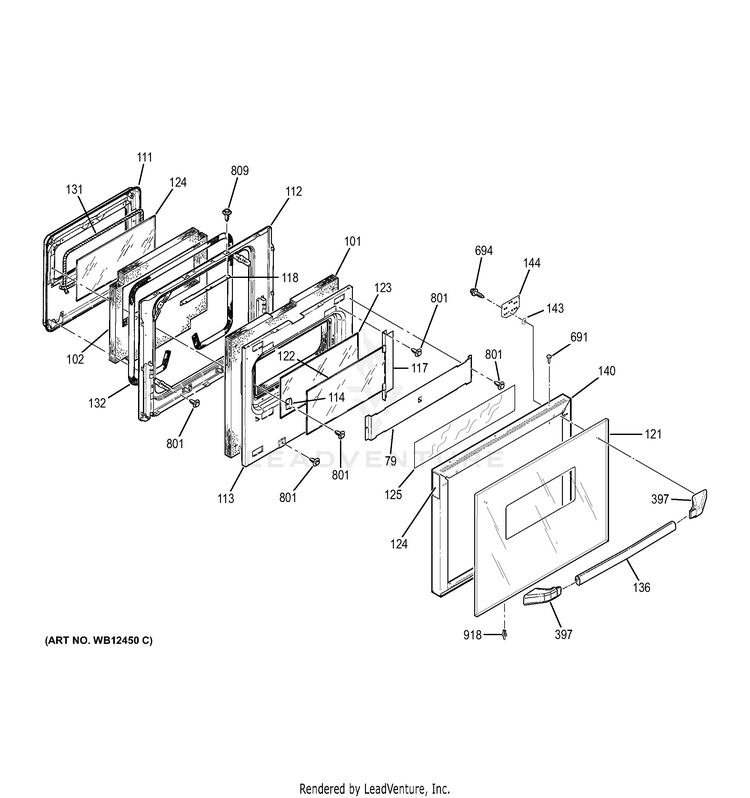

DOOR

...
...
79
OV DR BAFFLE GEH-WB34K5077

...
101
DOOR INSULATION GEH-WB35K5054

...
102
PLUG INSULATION GEH-WB35K5055

...
111
DOOR PLUG GEH-WB55T10009

...
112
OVEN DOOR LI GEH-WB55T10011

...
113
OV DR INS RETAINER GEH-WB02K5159

...
114
OV DR GLASS RETAINER GEH-WB02M0001

...
117
OV DR GLASS RETAINER GEH-WB02K5131

...
118
OV DR LINING STIFFENER GEH-WB02K5132

...
121
OUTER OVEN DR GLASS-WHIT GEH-WB57K5277

...
122
OV DR INTERMEDIATE GLASS GEH-WB57K5093

...
123
GLASS-DOOR-CENTER GEH-WB36X0779

...
124
INSULATOR DR FRM (WHITE) GEH-WB35K5132

...
124
GLASS-OVEN DOOR -INNER GEH-WB57M0022

...
125
HEAT REFLECTOR GEH-WB34K5254

...
131
SEAL GLASS OV DR INNER GEH-WB02X9168

...
132
OVEN DOOR GASKET GEH-WB32K5037

...
136
HANDLE ASSY (WHITE) GEH-WB15K5088

...
140
DOOR FRAME W/INSULATOR GEH-WB55K5079

...
143
GLASS SPACER GEH-WB02K5147

...
144
REINFORCEMENT PLATE GEH-WB02K5395

...
397
HANDLE END CAPS GEH-WB07K5319

...
691
TRIM SCREW-BLACK GEH-WB01K5177

...
694

...
801

...
809

...
918
PLASTIC RIVET GEH-WB01K5071

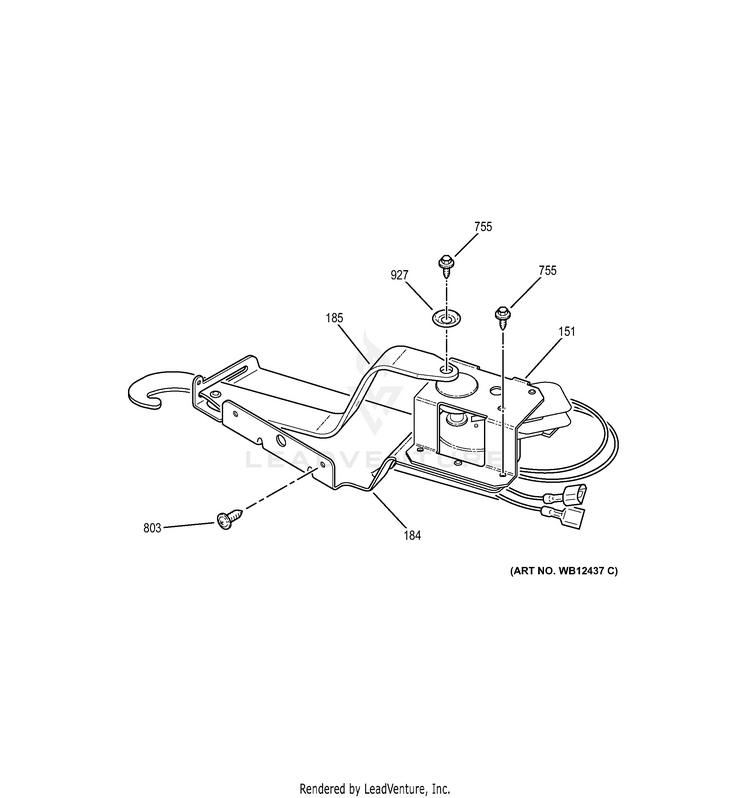

DOOR LOCK

...
...
151
MOTOR LOCK FRANCE (C W ) GEH-WB26K5030

...
184
WB34K5228 GEH-WB34K5079

...
185
LEVER LOCK GEH-WB15K5016

...
755

...
803
SCREW-WHT GEH-WB01K5163

...
803

...
927
...
...
...
