GE JBP23DR3BB Electric Range

Model: JBP23DR3BB

Save
Part Not Listed?Part Not Listed?

product name

BODY PARTS

...
...
201
WRAPPER OVEN CAVITY GEH-WB63T10046

...
202
FRAME FRONT GEH-WB63T10093

...
203
BACK MAIN GEH-WB63T10147

...
204
DRAWER BODY ASM MECH GEH-WB55T10178

...
217
COVER BACK GEH-WB34T10128

...
219
COVER RECEPTACLE GEH-WB34T10011

...
221
PANEL SIDE (BK) GEH-WB63T10119

...
222
PANEL DRAWER GEH-WB56T10267

...
231
INSULATION OVN WRPR GEH-WB35T10209

...
232
INSULATION OVN BACK/BTTM GEH-WB35T10113

...
241
RACK OVEN GEH-WB48T10063

...
242
WEDGE DRAWER GEH-WB48T10068

...
249
GASKET OVEN LIGHT GEH-WB02T10027

...
251
BAKE ELEMENT GEH-WB44T10060

...
252
UNIT BROIL A GEH-WB44T10009

...
253
SENSOR ASM GEH-WB21T10007

...
254
TERMINAL BLOCK ASM GEH-WB17T10011

...
255
LATCH TRIM GEH-WB07X7175

...
256
RECEPTACLE PUSH-IN GEH-WB08T10026

...
257

...
258
OVEN LIGHT CUP GEH-WB02T10037

...
259
OV LAMP LENS GEH-WB36X0389

...
260
LIGHT LENS BAIL GEH-WB02X7694

...
266
BASE RIVET ASM GEH-WB39T10007

...
268
BRACKET ANTI-TIP ASM GEH-WB02T10415

...
269
MOUNT TERMINAL BLOCK GEH-WB17T10021

...
272
SIDE PANEL SUPPORT GEH-WB02T10034

...
277
HINGE RECEIVER GEH-WB10T10068

...
282
VENT TUBE GEH-WB38T10006

...
292
SUPPORT REAR GEH-WB48T10030

...
293
DRAWER SUPPORT FRT GEH-WB48T10013

...
296
LEG LEVELER GEH-WB02X10521

...
752

...
755

...
761
SCR 6-20 GXB IHXW 3/8 NI GEH-WB02T10324

...
801

...
806
SCR 8-32 AB IHWS 3/8 S GEH-WR01X10602

...
809

...
875
SCREW 8-18 AB HXW 3/8 GEH-WH02X0930

...
875

...
935
WASHER ALUM SHAPED GEH-WB01T10112

...
1002
SCREW 8-18 AB IHW 3/8 S GEH-WB01T10017

...
1004
SCREW 8-18 BA TW 7/16 S GEH-WB01T10037

...
1004
SCR 8-15 A HXW 7/8 S GEH-WH02X0941

...
1005
SCREW 10-32 TR T GEH-WB01T10008

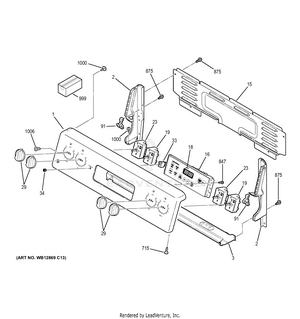

CONTROL PANEL

...
...
1
LABEL WIRE DIAGRAM GEH-229C5727P001

...
1
TRIM & BRACKET ASM GEH-WB36T11054

...
2
PLATE END LT (BK) GEH-WB36T11040

...
2
PLATE END RT (BK) GEH-WB36T11039

...
3
SHIELD HEAT BKGD GEH-WB02T10525

...
15
COVER CONTROL GEH-WB02T10532

...
16
CONTROL OVEN TO9 (ELEC) GEH-WB27T11274

...
18
FACEPLATE GRAPHICS (BK) GEH-WB27T11013

...
19
INF SW CONTROL (2500W) GEH-WB24T10025

...
23
CONTROL INFINITE SWITCH GEH-WB24T10029

...
29
KNOB INFINITE (BK) GEH-WB03T10281

...
33
LIGHT INDICATOR PILOT GEH-WB27T10626


...
91
PIN RANGETOP HINGE GEH-WB10T10125

...
715
SCREW 8-18 X 5/16 BK GEH-WD02X0432

...
847
SCREW (CR) GEH-WB01X5364

...
875
SCREW 8-18 AB HXW 3/8 GEH-WH02X0930

...
875

...
999
PM MANUAL MINI & WD ASM GEH-31-14544

...
999
INSTRUCTION INSTALL GEH-31-10617

...
1000
SCREW GROUND GEH-WB01X1261

...
1006
SCREW 8-32 TPT FLR 270 GEH-WB01T10053

COOKTOP

...
...
51
RANGETOP MECH ASM GEH-WB62T10613

...
56
SURFACE UNIT ASM 6 GEH-WB30T10111

...
57
SURFACE UNIT ASM 8 GEH-WB30T10110

...
59
6 INCH BLACK PORCELAIN B GEH-WB31T10014

...
60
8 INCH BLACK PORCELAIN B GEH-WB31T10015

...
82
KIT SURF TERM BLOCK GEH-WB17T10006

...
83
CLIP RECEPTACLE GEH-WB17T10009

...
90
ROD SUPPORT GEH-WB02T10025

...
133
BUMPER RANGETOP GEH-WB01T10021

...
769
SCR 8-18 B HXW 1/4 S GEH-WB01X0500

...
769

...
929
MAINTOP STRIKE GEH-WB02T10026

...
962
CLIP WIRE GEH-WB02X8115

...
1008
SCR 8-18 BA POR 3/4 SN GEH-WB01X5904

DOOR

...
...
101
DOOR INSULATION GEH-WB35T10016

...
102
INSULATION DOOR GEH-WB35T10114

...
111
OVEN DOOR GASKET GEH-WB04T10001

...
112
LINER OVEN DOOR ASM GEH-WB55T10176

...
113
RETAINER OVN DR INSLN GEH-WB56T10178

...
119
TRIM DR BTM CHNL GEH-WB07T10477

...
121
GLASS OVN DR (BK) GEH-WB56T10179

...
132

...
134
TRIM VENT DOOR GEH-WB07T10480

...
136
HANDLE (BK) GEH-WB15T10183

...
140
FRAME DOOR SIDE (BK) GEH-WB56T10287

...
142
BRACKET OVN HDL VNT TRM GEH-WB02T10418

...
143
BRACKET OVN HDL VNT TRM GEH-WB02T10419

...
281
HINGE DOOR GEH-WB10T10071

...
338
PACK WINDOW ASM GEH-WB55T10160

...
696

...
696
SCR 10-16 AB HXW .532 GEH-WB01T10103

...
699
SCREW ST10-16 X 7/16" GEH-WB01K5150

...
875

...
875
SCREW 8-18 AB HXW 3/8 GEH-WH02X0930

...
919

...
927
CONTOURED WASHER GEH-WB01X0119

...
1003
SCR 10-16 PL PNT 2.5 S GEH-WB01T10067

...
1005
SCREW 10-32 TR T GEH-WB01T10008

DOOR LOCK

...
...
150
LATCH & HANDLE ASM GEH-WB14T10053

GE JBP23DR3BB

...
...
51
Range Main Top (Black) GEH-WB62T10613

...
56
Range Surface Element GEH-WB30X24401

...
57
Range Surface Element GEH-WB30X24400

...
59
Range Drip Pan GEH-WB31T10014

...
60
Range Drip Pan GEH-WB31T10015

...
82
Range Surface Element Receptacle GEH-WB17T10006

...
83
Range Surface Element Receptacle Support GEH-WB17T10009

...
90
Range Main Top Support GEH-WB02T10025

...
133
Range Bumper GEH-WB01T10021

...
769
Appliance Screw, #8-18 X 1/4-In, 12-Pack GEH-WB1X500D

...
769
Range Screw, 12-Pack GEH-WZ4X44D

...
929
Main Top Strip GEH-WB02T10026

...
962
Wire Clip GEH-WB2X8115

...
1008
Range Screw GEH-WB1X5904

GE JBP23DR3BB

...
...
201
Oven Weld Body GEH-WB63X20942

...
202

...

...
204
Range Storage Drawer Assembly GEH-WB55T10178

...
217
Range Rear Panel Cover GEH-WB34T10128

...
219
Cover Receptacle GEH-WB34T10011

...
221
Side Panel Bk GEH-WB56X28881

...
222
Drawer Panel GEH-WB56T10267

...
231
Range Oven Insulation GEH-WB35T10209

...
232
Oven Insulation GEH-WB35T10113

...
241
Range Oven Rack GEH-WB48T10063

...
242
Range Drawer Glide GEH-WB48T10068

...
249
Oven Door Gasket GEH-WB02T10027

...
251
Range Bake Element GEH-WB44T10060

...
252
Range Broil Element GEH-WB44T10009

...
253
Range Oven Temperature Sensor GEH-WB21X22134

...
254
Range Terminal Block GEH-WB17T10011

...
255
Latch Trim GEH-WB7X7175

...
256
Range Light Socket GEH-WB08T10026

...
257
Range Oven Light Bulb GEH-WX12X1510

...
258
Oven Light Cup GEH-WB02T10037

...
259
Range Oven Light Lens GEH-WB36X192

...
260

...
266
Base Rivet A GEH-WB39T10007

...
268
Range Anti-Tip Bracket GEH-WB02T10415

...
269
Mounting Terminal GEH-WB17T10021

...
272
Range Side Panel Support Bracket GEH-WB02T10034

...
277
Hinge Receiver GEH-WB10T10068

...
282
Vent Tube GEH-WB38T10006

...
292
Range Storage Drawer Support, Rear GEH-WB02X33180

...
293
Range Storage Drawer Support, Front GEH-WB48T10013

...
296
Range Leveling Leg GEH-WB02X10521

...
752

...
755

...
761
Scr 6-20 Gxb GEH-WB02T10324

...
801
Range Screw GEH-WB1M1

...
806
Refrigerator Screw GEH-WR01X10602

...
809
Range Screw GEH-WB1X1137

...
875
Screw, #8-18 GEH-WB01T10046

...
875
Dryer Screw GEH-WH2X930

...
935
Aluminum Washer GEH-WB01T10112

...
1002
Screw, #8-18 GEH-WB01T10017

...
1004
Scr 8-18 Ba GEH-WB01T10037

...
1004
Screw, 2-Pack GEH-WH2X941D

...
1005
Cooking Appliance Screw, #10-32 GEH-WB01T10008

GE JBP23DR3BB

...
...
150
Range Oven Door Lock Assembly GEH-WB14T10053

GE JBP23DR3BB

...
...
1
Trim Bracket GEH-WB36T11054

...
2
End Plate GEH-WB36T11039

...
2
End Plate GEH-WB36T11040

...
3
Heat Shield GEH-WB02T10525

...
15
Range Control Panel Back Shield GEH-WB02T10532

...
16
Range Oven Control Board GEH-WB27T11312

...
18
Range Control Panel Overlay GEH-WB27T11013

...
19
Range Surface Element Control Switch, 2,600-Watt GEH-WB24T10025

...
23
Range Surface Element Control Switch, 1,500-Watt GEH-WB24T10029

...
29
Range Surface Burner Knob GEH-WB03T10281

...
33
Range Indicator Light GEH-WB27T10626

...
34
Range Indicator Light Lens (Red) GEH-WB25T10041

...
91
Range Pin GEH-WB10T10125

...
715

...
847
Range Screw GEH-WB1X5364

...
875
Screw, #8-18 GEH-WB01T10046

...
875
Dryer Screw GEH-WH2X930

...
999
Door Oven GEH-31-10617

...
1000
Range Screw GEH-WB1X1261

...
1006
Scr 8-32 Tpt GEH-WB01T10053

GE JBP23DR3BB

...
...
101
Insulation GEH-WB35T10077

...
102
Insulation GEH-WB35T10114

...
111
Range Oven Door Gasket GEH-WB04T10086

...
112
Oven Liner GEH-WB55T10176

...
113
Oven Retainer GEH-WB56T10178

...
119
Black Bottom GEH-WB07X32930

...
121
Range Oven Door Outer Panel (Black) GEH-WB56T10179

...
132
Range Oven Door Outer Panel Pad GEH-WB01T10026

...
134
Door Vent Trim GEH-WB07X27233

...
136
Range Oven Door Handle (Black) GEH-WB15T10183

...
140
Oven Door Frame GEH-WB56T10287

...
142
Oven Bracket GEH-WB02T10418

...
143
Range Oven Door Handle Mounting Bracket, Left GEH-WB01X27696

...
281
Range Oven Door Hinge GEH-WB10T10071

...
338
Range Oven Door Middle Glass GEH-WB56T10105

...
696
Range Screw GEH-WB1K5156

...
696
Range Screw, #10-16 X 0.532-In GEH-WB01T10103

...
699
Range Screw GEH-WB1M1

...
875
Screw, #8-18 GEH-WB01T10046

...
875
Dryer Screw GEH-WH2X930

...
919

...
927
Range Washer, 12-Pack GEH-WB1X119D

...
1003
Scr 10-16 Pl GEH-WB01T10067

...
1005
Cooking Appliance Screw, #10-32 GEH-WB01T10008
...
...
...
