product name

GE JB755DJ3BB Electric Range

Model: JB755DJ3BB

Save
Part Not Listed?Part Not Listed?
product name

BODY PARTS

...
...
20
BRACKET CAPACITOR GEH-WB02T10194

...
66
RANGETOP ENCLOSURE GEH-WB34X26630

...
68
PLATE COVER (BK) GEH-WB02X21423

...
83
CLIP SEAM OVEN BODY GEH-WB02T10118

...
94
BRACE CHASSIS RADIANT LT GEH-WB34X26004

...
94
BRACE CHASSIS RADIANT RT GEH-WB02T10463

...
201
BODY OVN WELD ASM (BK) GEH-WB63X20923

...
202
FRAME FRONT 5.0 GEH-WB63X20870

...
203
BACK MAIN GEH-WB63T10176

...
204
DRAWER BODY ASM MECH GEH-WB55T10178

...
217
COVER BACK GEH-WB34T10128

...
219
COVER RECEPTACLE GEH-WB34T10011

...
221
PANEL SIDE (BK) GEH-WB63T10119

...
222
PANEL DRAWER (BK) GEH-WB56X20103

...
229
VENT TUBE INSULATION GEH-WB35T10017

...
231
OVEN WRAPER INSULATION GEH-WB35X27496

...
232
INSULATION OVN BCK & BTM GEH-WB35X21424

...
233
INSULATION HIDDEN BAKE GEH-WB35T10254

...
241
RACK OVEN GEH-WB48T10083

...
242
WEDGE DRAWER GEH-WB48T10068

...
251

...
252
UNIT BROIL ASM GEH-WB44X20897

...
253
SENSOR ASM GEH-WB21X22134

...
254
TERMINAL BLOCK ASM GEH-WB17T10011

...
255
TRIM LATCH GEH-WB07X21459

...
257
LAMP HALOGEN G9 GEH-WB08T10045

...
258
LAMP HALOGEN ASM GEH-WB25X24909

...
259
OV LAMP LENS GEH-WB25T10013

...
264
TRIM FRT FRM (BK) GEH-WB07T10516

...
266
BASE RIVET ASM GEH-WB63X25881

...
268
BRACKET ANTI-TIP ASM GEH-WB02T10578

...
269
MOUNT TERMINAL BLOCK GEH-WB17T10021

...
272
SIDE PANEL SUPPORT GEH-WB02T10034

...
273

...
277
HINGE RECEIVER GEH-WB10T10068

...
282
VENT TUBE ASSY GEH-WB38T10012

...
283
TUBE VNT RADIANT GEH-WB28T10217

...
292
SUPPORT REAR GEH-WB48T10030

...
293
DRAWER SUPPORT FRT GEH-WB48T10013

...
296
LEG LEVELER GEH-WB02X10521

...
472
SIDE REFLECTOR GEH-WB49T10007

...
489
REFLECTOR PANE BAKE ELEM GEH-WB02T10509

...
578
CAPACITOR MOTOR GEH-WB27T10662

...
606
HARNESS WIRE SENSOR GEH-WB18X25181

...
606
HARNESS WIRE (HB) GEH-WB18X25980

...
752

...
760

...
761
SCREW (CR) GEH-WB01X5364

...
806
SCREW GROUND GEH-WB01X1261

...
871
SCREW 10-32 TR T GEH-WB01T10008

...
875

...
935
WASHER SPRING GEH-WB01X1256

...
1002
SCREW 8-18 AB IHW 3/8 S GEH-WB01T10017

...
1004
SCR 8-15 A HXW 7/8 S GEH-WH02X0941

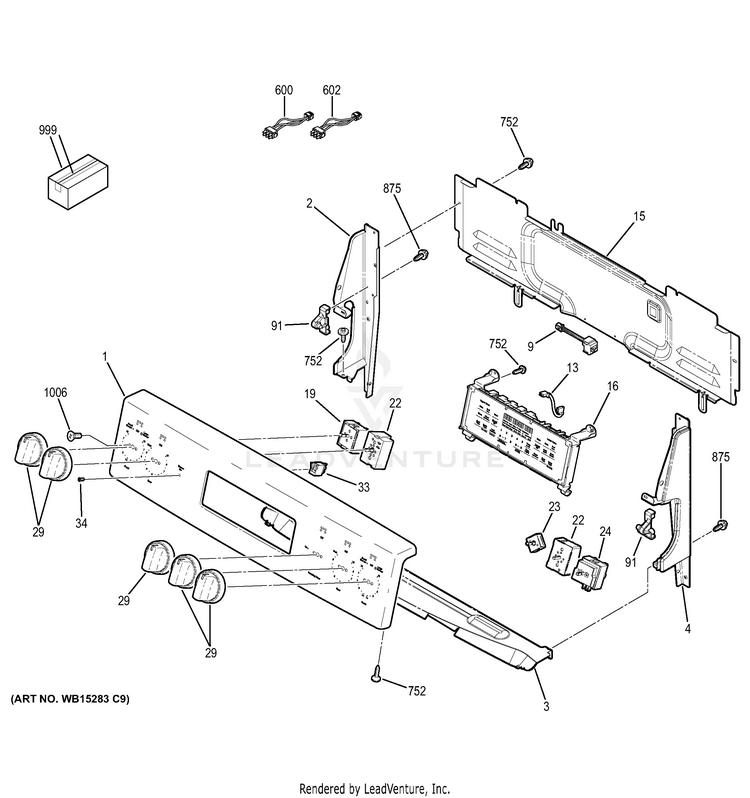

CONTROL PANEL

...
...
1
TRIM CONTROL ASM (BK) GEH-WB07X25059

...
1
LABEL WIRE DIAGRAM GEH-229C6461P001

...
2
PLATE END LH (BK) GEH-WB07X24902

...
3
SHIELD HEAT BKGD GEH-WB34X25151

...
4
PLATE END RH (BK) GEH-WB07X24903

...
9

...
13

...
15
COVER CONTROL GEH-WB34X25565

...
16
OVEN CONTROL W/ OVERLAY GEH-WB27X27116

...
19
SWITCH INFINITE CONTROL GEH-WB24X25013

...
22
CONTROL INFINITE SWITCH GEH-WB24T10029

...
23
SWITCH ROTARY GEH-WB24X25302

...
24
SWITCH INFINITE CONTROL GEH-WB24X25152

...
29
KNOB INFINITE (BK) GEH-WB03X24904

...
33
LIGHT INDICATOR PILOT GEH-WB25X20005


...
91
PIN RANGETOP HINGE GEH-WB10T10116

...
600
HARNESS WIRE INFINITE GEH-WB18X25981

...
602
LEAD WIRE 14 GA GN GEH-WB18X25090

...
752

...
875

...
999
MANUAL U&C TIP SHEET GEH-49-80597

...
999
INSTRUCTION INSTALL GEH-31-10617

...
999
PM INSTRUCTIONS INSTALL GEH-31-10816

...
999
PM MANUAL MINI & WD ASM GEH-31-17191

...
999
PM INSTALL INSTRUCTIONS GEH-31-10781

...
999
PM QUICK GUIDE GEH-49-80767

...
1006
SCR 8-32 TT FLP .270 GEH-WB01X23501

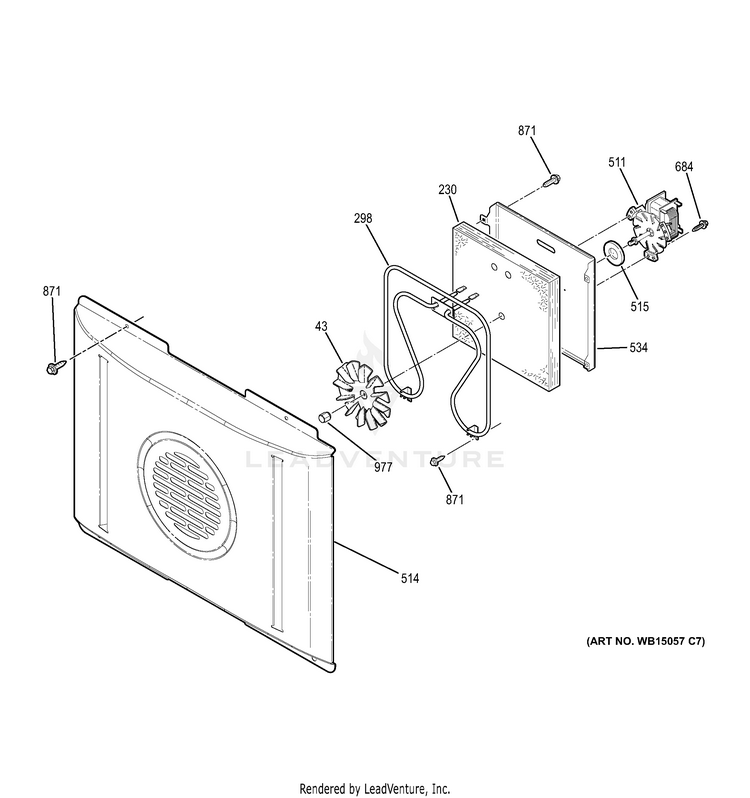

CONVECTION FAN

...
...
43
HUB BLADE ASM GEH-WB02T10289

...
230
INSULATION CONV GEH-WB35X25290

...
298
ELEMENT CONVX ASM GEH-WB44T10086

...
511
MOTOR PSC CONV GEH-WB26X24910

...
514
COVER FAN CONVX (BK) GEH-WB34X20082

...
515
GASKET CONV FAN GEH-WB04T10080

...
534
BRACKET CONV FAN GEH-WB02T10550

...
684
SCREW 8-32 X 625 M HXW S GEH-WB01T10047

...
871
SCREW 10-32 TR T GEH-WB01T10008

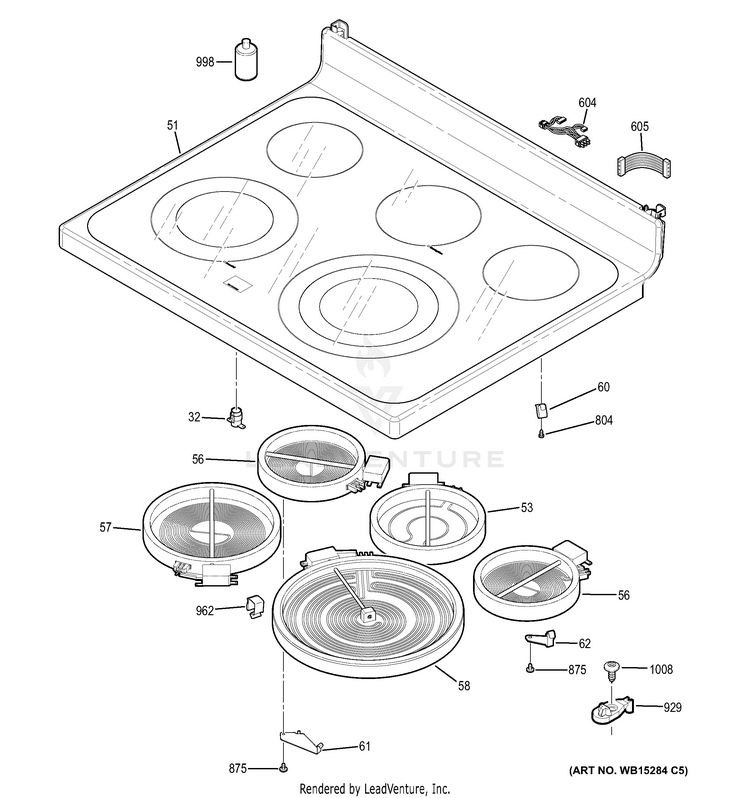

COOKTOP

...
...
32
LIGHT INDICATOR GEH-WB27T10668

...
51
RANGETOP GLASS ASM (BK) GEH-WB62X20872

...
53
ELEMENT RADIANT 6 WARMER GEH-WB30X20871

...
56
ELEMENT RADIANT 5.5 IN GEH-WB30T10145

...
57
ELEMENT RADIANT 9" DUAL GEH-WB30X24111

...
58
ELEMENT HALIANT 12 TRPL GEH-WB30T10126

...
60
SPRING RADIANT ELEMENT GEH-WB09T10013

...
61
BRACKET RADIANT ELEMENT GEH-WB02X20940

...
62
BRACKET RADIANT ELEMENT GEH-WB02X20902

...
604
LEAD WIRE 14 GA GN GEH-WB18T10470

...
605
HARNESS WIRE MAINTOP GEH-WB18X26082

...
804
SCR 10-16 AB IHW .625 NI GEH-WB01T10072

...
875

...
929
MAINTOP STRIKE GEH-WB02T10026

...
962
CLIP CABLE GEH-WB02X25982

...
998
GLASS CLEANER GEH-WB64X0093

...
1008
SCR 8-18 BA POR 3/4 SN GEH-WB01X5904

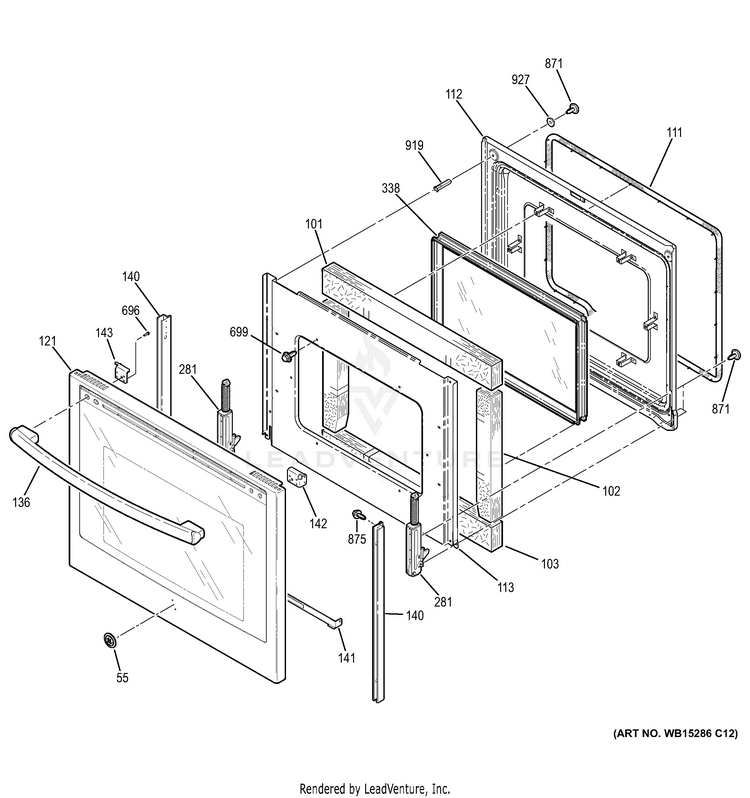

DOOR

...
...
55

...
101
INSULATION DOOR GEH-WB35T10077

...
102
INSULATION DOOR GEH-WB35T10114

...
103
INSULATION DOOR GEH-WB35T10255

...
111
GASKET OVEN GEH-WB04T10086

...
112
LINER OVEN DOOR ASM (BK) GEH-WB55T10203

...
113
RETAINER OVN DR INSLN GEH-WB56T10178

...
121
DOOR PANEL ASM BONDED (B GEH-WB56X27682

...
136
HANDLE (LE-BK) GEH-WB15T10213

...
140
FRAME DOOR SIDE (BK) GEH-WB56T10287

...
141
GLASS BRACKET GEH-WB02X21494

...
142
BRACKET OVN HDL VNT TRM GEH-WB34X25221

...
143
BRACKET OVN HDL VNT TRM GEH-WB34X25220

...
281
HINGE DOOR GEH-WB10T10071

...
338
WINDOW PACK ASM GEH-WB56X22160

...
696

...
699
SCREW ST10-16 X 7/16" GEH-WB01K5150

...
871
SCREW 10-32 TR T GEH-WB01T10008

...
875

...
919

...
927
CONTOURED WASHER GEH-WB01X0119

DOOR LOCK

...
...
150
LATCH ASM GEH-WB10X25007
...
...
...
