product name

GE JB750FJ8DS Electric Range

Model: JB750FJ8DS

Save
Part Not Listed?Part Not Listed?
product name

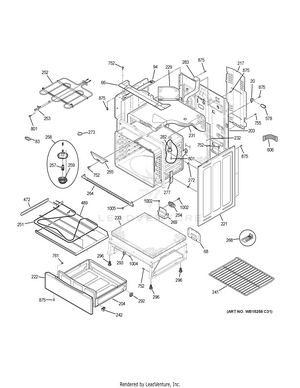

BODY PARTS

...
...
20
BRACKET CAPACITOR GEH-WB02T10194

...
66
RANGETOP ENCLOSURE GEH-WB34X26630

...
68
PLATE COVER (BK) GEH-WB02X21423

...
83
CLIP SEAM OVEN BODY GEH-WB02T10118

...
94
CHASSIS BRACE RADIANT LH GEH-WB34X30702

...
94
CHASSIS BRACE RADIANT RH GEH-WB34X30703

...
203
MAIN BACK COVER GEH-WB34X31190

...
204
DRAWER BODY ASM GEH-WB63X29070

...
217
WIRE COVER BACK GEH-WB34X29563

...
221
SIDE PANEL DG GEH-WB63X28679

...
222
DRAWER PANEL DS GEH-WB56X30263

...
229
VENT TUBE INSULATION GEH-WB35T10017

...
231
OVEN CAVITY INSULATION GEH-WB35X29572

...
232
OVEN BACK INSULATION GEH-WB35X29571

...
233
OVEN BOTTOM INSULATION GEH-WB35X29075

...
241
RACK OVEN GEH-WB48T10083

...
242
DRAWER WEDGE GEH-WB02X29072

...
251

...
252
BROIL UNIT ASM GEH-WB44X30616

...
253
SENSOR ASM GEH-WB21X22134

...
254
TERMINAL BLOCK ASM GEH-WB17T10011

...
255
TRIM LATCH GEH-WB07X21459

...
257
40WATT 15AMP GEH-40A15

...
258
HALOGEN LAMP ASM GEH-WB25X33021

...
259
OV LAMP LENS GEH-WB36X0389

...
264
TRIM FRT FRM (BK) GEH-WB07T10516

...
268
BRACKET ANTI-TIP ASM GEH-WB02T10578

...
269
TERMINAL BLOCK MOUNT GEH-WB34X29565

...
272
SIDE PANEL SUPPORT GEH-WB02T10034

...
273

...
277
HINGE RECEIVER GEH-WB10X29566

...
282
VENT TUBE ASSY GEH-WB38T10012

...
283
VENT TUBE GEH-WB34X29573

...
292
SUPPORT REAR GEH-WB48T10030

...
293
DRAWER SUPPORT FRT GEH-WB48T10013

...
296
LEG LEVELER GEH-WB02X10521

...
472
SIDE REFLECTOR GEH-WB49T10007

...
489
REFLECTOR PANE BAKE ELEM GEH-WB02T10509

...
578
CAPACITOR MOTOR GEH-WB27T10662

...
606
HARNESS WIRE HB GEH-WB18X30074

...
752

...
755
SCR 8-32 AB IHWS 3/8 S GEH-WR01X10602

...
761
SCREW MTG GEH-WB1X5364

...
801

...
875

...
1002
SCREW 8-18 AB IHW 3/8 S GEH-WB01T10017

...
1004
SCR 8-15 A HXW 7/8 S GEH-WH02X0941

...
1005
SCREW 10-32 TR T GEH-WB01T10008

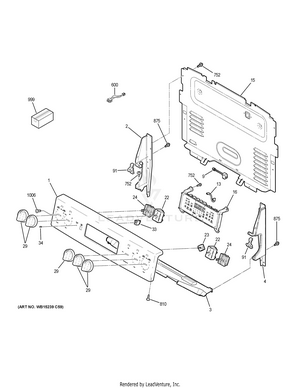

CONTROL PANEL

...
...
1
CONTROL PANEL TRIM ASM DS GEH-WB07X31982

...
1
LABEL WIRE DIAGRAM GEH-229C6461P003

...
2
END PLATE LH DG GEH-WB07X29534

...
3
BACKGUARD SHIELD HEAT GEH-WB34X28565

...
4
END PLATE RH DG GEH-WB07X29535

...
9
RJ45 CONNECTOR AND HARNESS GEH-WB27X30706

...
13

...
15
CONTROL PANEL BACK COVER GEH-WB34X29576

...
16
OVEN CONTROL AND OVERLAY ASM GEH-WB27X33125

...
22
CONTROL INFINITE SWITCH GEH-WB24T10029

...
23
SWITCH ROTARY GEH-WB24X25302

...
24
SWITCH INFINITE CONTROL GEH-WB24X25013

...
29
KNOB ASM TS GEH-WB03X29165

...
33
LIGHT INDICATOR PILOT GEH-WB25X20005


...
91
PIN RANGETOP HINGE GEH-WB10T10116

...
600
MAINTOP AND INF. SWITCHES HARNESS GEH-WB18X32660

...
752

...
810
SCREW 8-18 (BK) 1/2 S GEH-WB01K0060

...
875

...
999
MANUAL U&C TIP SHEET GEH-49-80597

...
999
PM INSTALL INSTRUCTIONS GEH-31-10781

...
999
INSTRUCTION INSTALL GEH-31-10617

...
999
PM MANUAL MINI & WD ASM GEH-31-17337

...
999
PM INSTRUCTIONS INSTALL GEH-31-11105

...
1006
SCR 8-32 TT FLP .270 GEH-WB01X23501

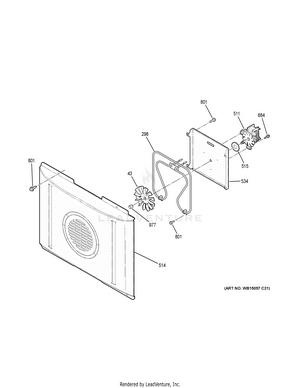

CONVECTION FAN

...
...
43
HUB BLADE ASM GEH-WB02X26501

...
298
CONVECTION HEATING ELEMENT GEH-WB44X31764

...
511
CONVECTION MOTOR GEH-WB26X29157

...
514
BLACK CONVECTION FAN COVER GEH-WB34X31766

...
515
GASKET CONV FAN GEH-WB04T10080

...
534
CONVECTION MOTOR BRACKET GEH-WB02X29181

...
684
SCR 8-18 AB HXW 3/4 GEH-WZ04X0416

...
801

...
977

COOKTOP

...
...
32
LIGHT INDICATOR GEH-WB27T10668

...
51
RANGETOP GLASS ASM (GY) GEH-WB62X25972

...
53
ELEMENT RADIANT 6 WARMER GEH-WB30X20871

...
56
ELEMENT RADIANT 5.5 IN GEH-WB30T10145

...
57
ELEMENT RADIANT 9" DUAL GEH-WB30X24111

...
58
ELEMENT HALIANT 12 IN GEH-WB30T10130

...
60
BRACKET RADIANT ELEMENT GEH-WB02X20902

...
62
BRACKET RADIANT ELEMENT GEH-WB02X20940

...
63
SPRING RADIANT ELEMENT GEH-WB09T10013

...
133
RANGETOP BUMPER GEH-WB02X29562

...
600
MAINTOP AND INF. SWITCHES HARNESS GEH-WB18X32660

...
604
LEAD WIRE 14 GA GN GEH-WB18X30705

...
875

...
929
MAINTOP STRIKE GEH-WB02T10026

...
962
CLIP CABLE GEH-WB02X25982

...
998
GLASS CLEANER GEH-WB64X0093

...
1008
SCR 8-18 BA POR 3/4 SN GEH-WB01X5904

DOOR

...
...
55
BADGE ASM GEH-WB02X29637

...
101
INSULATION DOOR GEH-WB35T10077

...
102
INSULATION DOOR GEH-WB35T10114

...
103
INSULATION DOOR GEH-WB35T10255

...
111
GASKET OVEN GEH-WB04T10086

...
112
LINER OVEN DOOR ASM (BK) GEH-WB55T10203

...
113
RETAINER OVN DR INSLN GEH-WB56T10178

...
119
DOOR GLASS BRACKET GEH-WB02X28578

...
121
OUTER DOOR PANEL ASM GEH-WB56X30262

...
136
HANDLE AND END CAP ASM GEH-WB15X29162

...
140
FRAME DOOR SIDE (BK) GEH-WB56T10287

...
142
BRACKET OVN HDL VNT TRM GEH-WB34X25221

...
143
BRACKET OVN HDL VNT TRM GEH-WB34X25220

...
281
HINGE DOOR GEH-WB10T10070

...
338
WINDOW PACK ASM GEH-WB56X22160

...
696
SCR 10-16 AB HXW .532 GEH-WB01T10103

...
699
SCREW ST10-16 X 7/16" GEH-WB01K5150

...
875

...
919

...
927
CONTOURED WASHER GEH-WB01X0119

...
1003
SCR 10-32 CA TRT15 3.06 GEH-WB02X24268

...
1005
SCREW 10-32 TR T GEH-WB01T10008

DOOR LOCK

...
...
150
LATCH ASM GEH-WB10X25007
...
...
...
