product name

GE JB645DK4BB Electric Range

Model: JB645DK4BB

Save
Part Not Listed?Part Not Listed?
product name

BODY PARTS

...
...
66
RANGETOP ENCLOSURE GEH-WB34X26630

...
83
CLIP SEAM OVEN BODY GEH-WB02T10118

...
94
BRACE CHASSIS RADIANT LT GEH-WB34X26004

...
94
BRACE CHASSIS RADIANT RT GEH-WB02T10463

...
201
BODY OVEN WELD ASM GEH-WB63X20942

...
203
MAIN BACK COVER GEH-WB34X29560

...
204
DRAWER BODY ASM GEH-WB63X29070

...
217
WIRE COVER BACK GEH-WB34X29563

...
221
SIDE PANEL BK GEH-WB56X28881

...
222
DRAWER PANEL BK GEH-WB56X28543

...
229
VENT TUBE INSULATION GEH-WB35T10017

...
231
OVEN CAVITY INSULATION GEH-WB35X29569

...
232
OVEN BACK INSULATION GEH-WB35X29567

...
233
OVEN BOTTOM INSULATION GEH-WB35X29568

...
241
RACK OVEN GEH-WB48T10063

...
242
DRAWER WEDGE GEH-WB02X29072

...
249
GASKET OVEN LIGHT GEH-WB02T10027

...
251
BAKE ELEMENT GEH-WB44T10060

...
252
UNIT BROIL ASM (STD) GEH-WB44X26638

...
253
SENSOR ASM GEH-WB21X22134

...
254
TERMINAL BLOCK ASM GEH-WB17T10011

...
255
LATCH TRIM GEH-WB07X7175

...
256
RECEPTACLE PUSH-IN GEH-WB08T10026

...
257

...
258
OVEN LIGHT CUP GEH-WB02T10037

...
259
OV LAMP LENS GEH-WB36X0389

...
260
LIGHT LENS BAIL GEH-WB02X7694

...
268
BRACKET ANTI-TIP ASM GEH-WB02T10578

...
269
TERMINAL BLOCK MOUNT GEH-WB34X29565

...
272
SIDE PANEL SUPPORT GEH-WB02T10034

...
277
HINGE RECEIVER GEH-WB10X29566

...
282
VENT TUBE ASSY GEH-WB38T10012

...
283
VENT TUBE GEH-WB34X29573

...
292
SUPPORT REAR GEH-WB48T10030

...
293
DRAWER SUPPORT FRT GEH-WB48T10013

...
296
LEG LEVELER GEH-WB02X10521

...
752

...
755
SCR 8-32 AB IHWS 3/8 S GEH-WR01X10602

...
760

...
761
SCREW MTG GEH-WB1X5364

...
813
SCREW GROUND GEH-WB01X1261

...
875
SCREW 8-18 AB HXW 3/8 GEH-WH02X0930

...
1002
SCREW 8-18 AB IHW 3/8 S GEH-WB01T10017

...
1004
SCR 8-15 A HXW 7/8 S GEH-WH02X0941

...
1005
SCREW 10-32 TR T GEH-WB01T10008

...
1008
SCR 8-18 BA GEH-WB1X5904

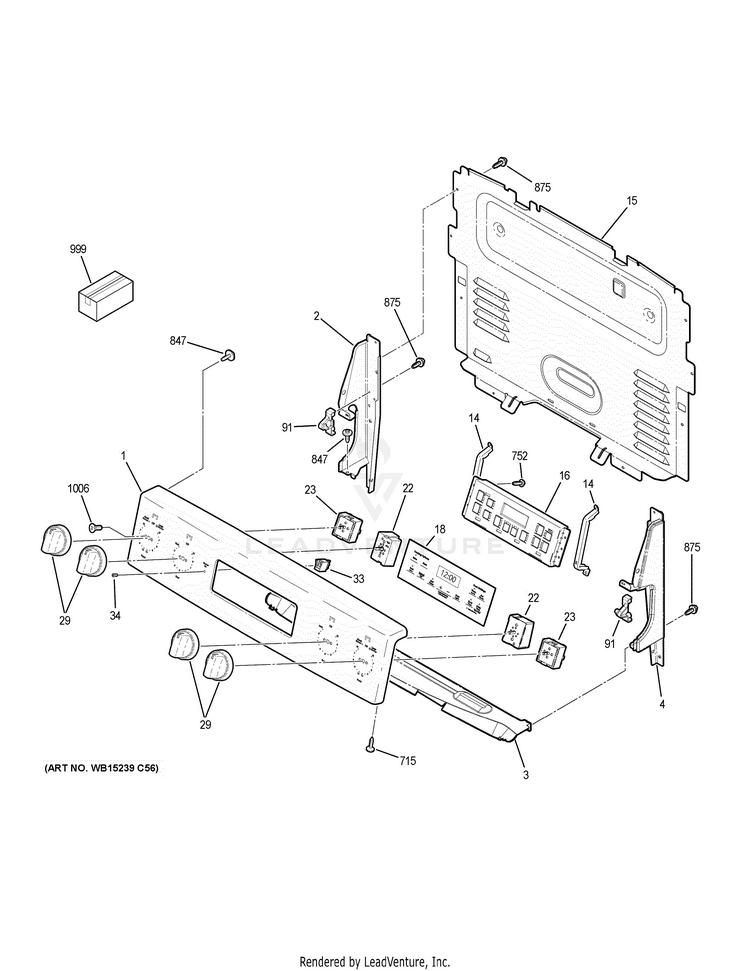

CONTROL PANEL

...
...
1
CONTROL PANEL TRIM AND BRACKETS ASM BK GEH-WB07X31235

...
1
LABEL WIRE DIAGRAM GEH-229C6521P002

...
2
END PLATE LT BK GEH-WB07X27830

...
3
BACKGUARD SHIELD HEAT GEH-WB34X28565

...
4
END PLATE RT BK GEH-WB07X27826

...
14
CONTROL PANEL BRACKET GEH-WB34X31189

...
15
CONTROL PANEL BACK COVER GEH-WB34X29564

...
16
OVEN CONTROL T09 WHITE LED GEH-WB27X29092

...
18
FACEPLATE GRAPHICS (BK) GEH-WB07X26647

...
22
CONTROL INFINITE SWITCH GEH-WB24T10029

...
23
SWITCH INFINITE CONTROL GEH-WB24X25013

...
29
KNOB INFINITE (BK) GEH-WB03X24904

...
33
LIGHT INDICATOR PILOT GEH-WB25X20005


...
91
PIN RANGETOP HINGE GEH-WB10T10116

...
715
SCREW 8-18 (BK) 1/2 S GEH-WB01K0060

...
752

...
847
SCREW 8-18 AB HXW 5/8 S GEH-WB01T10016

...
875
SCREW 8-18 AB HXW 3/8 GEH-WH02X0930

...
999
PM INSTALL INSTRUCTIONS GEH-31-10781

...
999
PM INSTRUCTIONS INSTALL GEH-31-11105

...
999
INSTRUCTION INSTALL GEH-31-10617

...
999
PM QUICK GUIDE GEH-49-80755

...
999
PM OWNERS MANUAL GEH-49-80780

...
999
PM MANUAL MINI & WD ASM GEH-31-17230

...
1006
SCR 8-32 TT FLP .270 GEH-WB01X23501

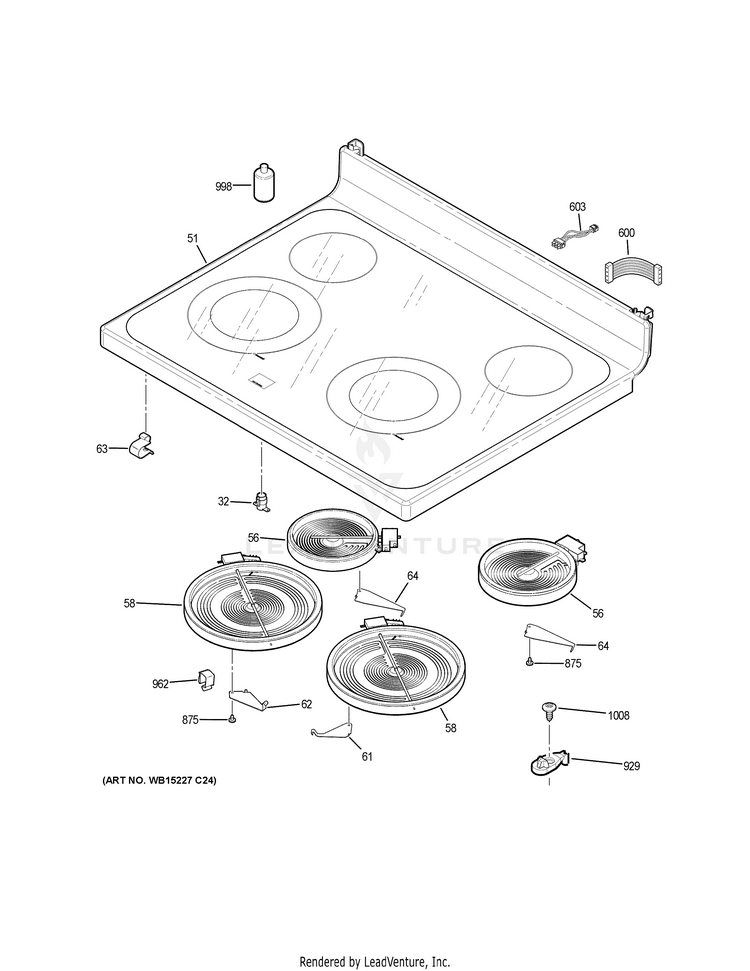

COOKTOP

...
...
32
LIGHT INDICATOR GEH-WB27T10668

...
51
RANGETOP GLASS ASM (BK) GEH-WB62X26649

...
56
ELEMENT RADIANT 5.5 IN GEH-WB30T10145

...
58
ELEMENT RADIANT 9" DUAL GEH-WB30X24111

...
61
BRACKET RADIANT ELEMENT GEH-WB02X20940

...
62
BRACKET RADIANT ELEMENT GEH-WB02T10480

...
63
SPRING RADIANT ELEMENT GEH-WB09T10013

...
64
BRACKET RADIANT ELEMENT GEH-WB02X20902

...
600
MAINTOP AND INFINITE SWITCH HARNESS GEH-WB18X31193

...
603
LEAD WIRE 14 GA GN GEH-WB18T10470

...
875
SCREW 8-18 AB HXW 3/8 GEH-WH02X0930

...
929
MAINTOP STRIKE GEH-WB02T10026

...
962
CLIP CABLE GEH-WB02T10177

...
998
GLASS CLEANER GEH-WB64X0093

...
1008
SCR 8-18 BA GEH-WB1X5904

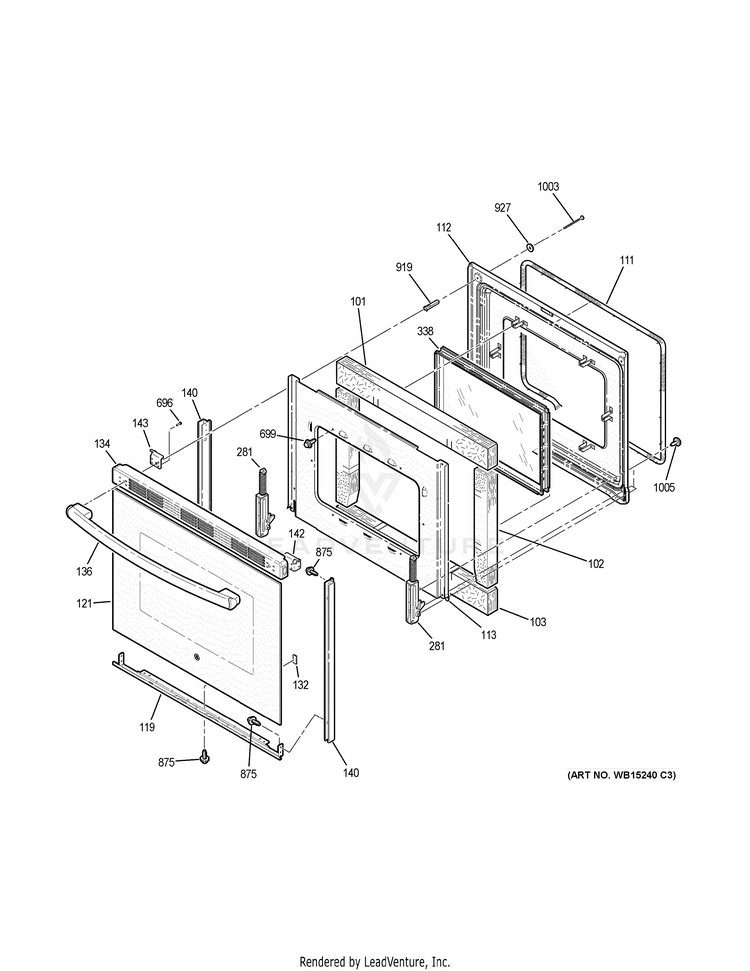

DOOR

...
...
101
DOOR INSULATION GEH-WB35T10016

...
102
INSULATION DOOR GEH-WB35T10114

...
103
INSULATION DOOR GEH-WB35T10255

...
111
GASKET OVEN GEH-WB04T10086

...
112
LINER OVEN DOOR ASM (GY) GEH-WB55T10200

...
113
RETAINER OVN DR INSLN GEH-WB56T10178

...
119
TRIM DR BTM CHNL GEH-WB07T10477

...
121
GLASS OVN DR OTR (BK) GEH-WB56X26637

...
132

...
134
TRIM VENT DOOR (BK) GEH-WB07X27233

...
136
HANDLE (LE-BK) GEH-WB15T10213

...
140
FRAME DOOR SIDE (BK) GEH-WB56T10287

...
142
DOOR HANDLE BRACKET RH GEH-WB01X27695

...
143
DOOR HANDLE BRACKET LH GEH-WB01X27696

...
281
HINGE DOOR GEH-WB10T10071

...
338
WINDOW PACK ASM GEH-WB56X22160

...
696
SCR 10-16 AB HXW .532 GEH-WB01T10103

...
699
SCREW ST10-16 X 7/16" GEH-WB01K5150

...
875
SCREW 8-18 AB HXW 3/8 GEH-WH02X0930

...
919

...
927
CONTOURED WASHER GEH-WB01X0119

...
1003
SCR 10-16 PL PNT 2.5 S GEH-WB01T10067

...
1005
SCREW 10-32 TR T GEH-WB01T10008

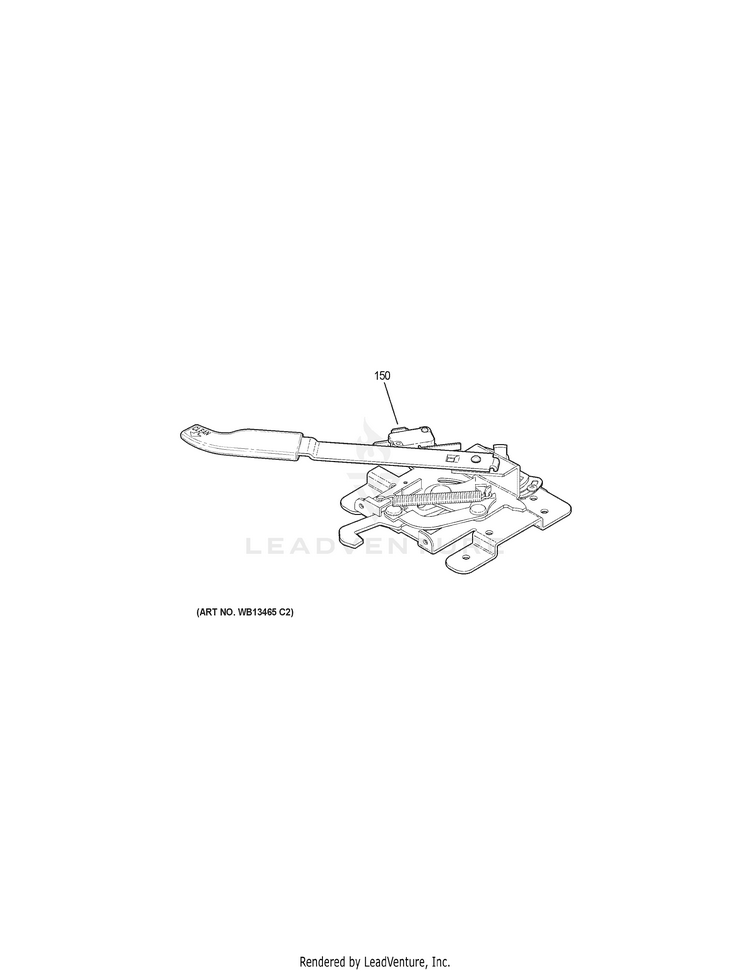

DOOR LOCK

...
...
150
LATCH AND HANDLE ASM GEH-WB14T10092
...
...
...
