product name

GE GTDL210ED5WW Electric Dryer

Model: GTDL210ED5WW

Save
Part Not Listed?Part Not Listed?
product name

BACKSPLASH, BLOWER & MOTOR ASSEMBLY

...
...
1
USE & CARE GEH-49-90505

...
1
PM WIRING DIAGRAM GEH-31-16321

...
1
INSTALLATION INSTRUCTION GEH-31-16740

...
3
END CAP LH WH GEH-WE19M1474

...
4
END CAP RH WH GEH-WE19M1473

...
7
TIMER KNOB WHITE ASM GEH-WE01X20374

...
12
BUZZER VARIABLE GEH-WE04X20556

...
13
BACKSPLASH ASM. WHITE GEH-WE19M1719

...
19
KNOB AND CLIP ASM GEH-WE01X20432

...
35
SWITCH PTS GEH-WE4M416

...
72
PANEL BACK GEH-WE19M1481

...
75

...
85
ROTARY SWITCH ON/OFF GEH-WE4M399

...
87
ROTARY SWITCH 4TEMP REG GEH-WE4M407

...
100
TIMER PLAS. SHAFT GEH-WE4M361

...
201
BLOWER WHEEL W/INSERT GEH-WE16M17

...
204
MOTOR CLIP GEH-WE1M555

...
205
MOTOR PLATE GEH-WE13M38

...
213
BELT DRIVE GEH-WE12M29

...
215
IDLER ARM GEH-WE3M24

...
216
PULLEY IDLER GEH-WE12M8

...
218
GASKET SEAL GEH-WE1M473

...
219
BLOWER HOUSING ASM GEH-WE14X20247

...
220

...
223

...
228
EXAUST PIPE GEH-WE14M90

...
230
T'STAT OUTLET CTRL GEH-WE4M317

...
231

...
232

...
233
PLATE MOTOR GEH-WE13M54

...
234
CAP NUT GEH-WE2M96

...
237

...
239

...
242

...
244
RUBBER GROMMET GEH-WE2M206

...
272
SCR 8-15 X 7/16 AB GEH-WE2M308

...
461
WZ5X158D GEH-XYX20003

...
502
SCREW # 10 GEH-WE2M174

...
630
MTR/PULLEY ASM L.V. GEH-WE17M29

...
631
MOTOR & CAP. KIT W/WHEEL GEH-WE17M46

...
632
CONNECTOR MOTOR GEH-WE1M650

...
803
SWITCH INTERLOCK GEH-WD21X557

...
2232
PUSH/ START BUTTON GREY GEH-WE1M659

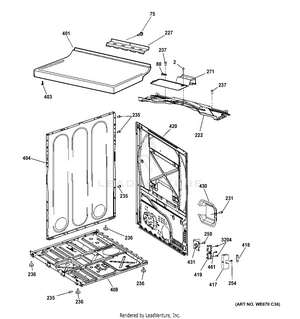

CABINET & TOP PANEL

...
...
2
SCREW 8-18X7 16 GEH-WE02X20422

...
75

...
80
RESISTOR GEH-WE4M255

...
222
BOTTOM COVER (E-COAT) GEH-WE20M494

...
227
REAR HEAT SHEILD GEH-WE1M723

...
231

...
235
SCR 10-16 X 1/2 AB GEH-WE2M307

...
236
LEVELLING FOOT GEH-WE1M1101

...
237

...
254
SCR 6-20 AB PNP#2 1 GEH-WE2X21976

...
271
BOTTOM COVER HEAT SHIELD GEH-WE1M892

...
401
COVER WH GEH-WE20M286

...
403
SCREW #8 GEH-WE2M160

...
404
SIDE PANEL WHITE GEH-WE20X20092

...
408
CHASSIS BASE GEH-WE20M492

...
417
FUSE HOLDER 3AB GEH-WE1X21955

...
418

...
419
TERM BLK & GRND STRAP GEH-WE4M525

...
420
PANEL REAR LEADERSHIP GEH-WE20X22496

...
430
TERM. BLOCK COVER GEH-WE1M1102

...
431
STRAIN RELIEF BRACKET GEH-WE1M457

...
461
WZ5X158D GEH-XYX20003

...
3204

DRUM

...
...
237

...
502
SCREW # 10 GEH-WE2M174

...
503
DRUM ASM GEH-WE21M42

...
504
DEFLECTOR HEAT GEH-WE14M77

...
505
THERMOSTAT SAFETY LEFT GEH-WE4M160

...
506
THERMOSTAT BIAS CTR INLT GEH-WE4M181

...
507
STD HIGH LMT THERMOSTAT GEH-WE4M457

...
508
SHAFT & BRACKET ASS'Y GEH-WE3X39

...
509

...
510
PROTECTION BRACKET GEH-WE1M780

...
512
MICA HEATER & HSNG ASM GEH-WE11M30

...
513
HOUSING HEATER GEH-WE11M31

...
514
MICA UNIT ASM GEH-WE11M32

...
515
GROUND STRAP ASM GEH-WE1M1015

...
523
INSULATED WASHER GEH-WE2M176

...
534
SCREW #10 GEH-WE2M163

...
3102
BEARING RETAINER GEH-WE1M300

...
3106
SLEEVE DRUM GEH-WE1M462

...
3127

FRONT PANEL & DOOR

...
...
112
BEAUTY BUTTON-WHT GEH-WR02X8693

...
237

...
300
LINT FILTER GEH-WE18M28

...
301
FRONT PANEL WHITE GEH-WE20X20322

...
305
INNER DOOR ASM GEH-WE10X20582

...
307
DOOR PANEL (WHITE) GEH-WE10M102

...
311
AIR DUCT ASSY GEH-WE14M92

...
312

...
313
TOP BEARING GEH-WE3M26

...
314

...
316
SLIDE GREEN GEH-WE1M1067

...
317
SLIDE WHITE GEH-WE1M504

...
325
GASKET (SEAL) GEH-WE00M169

...
327

...
375
SOCKET ASM GEH-WE5M48

...
380
DOOR SWITCH GEH-WE4M415

...
603
HANDLE DOOR GEH-WE1M1026

...
3046
SCREW #8 GEH-WE2M196

...
3049
STRIKE DOOR GEH-WE01X1192

...
3051

...
3356
STRIKE PLATE GEH-WE1M569

...
3360
STRIKE PLATE W/STRK HOLE GEH-WE1M570

...
3361
SCREW GROUND FRONT GEH-WD21M131
...
...
...
