product name

Briggs & Stratton 9578-0 - 3W795A, 4,000 Watt Dayton

Model: 9578-0 - 3W795A, 4,000 Watt Dayton

Save
Part Not Listed?Part Not Listed?
product name

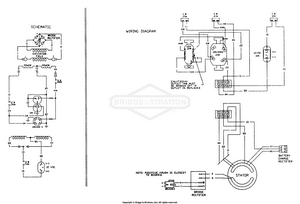

Electrical Schematic And Wiring Diagram 3W795A & 3W796A

...

No Parts Available for this Schematic

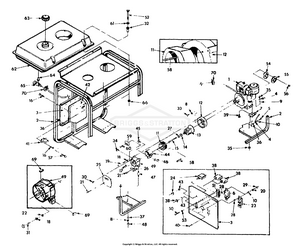

Generator 3W795A

...
...
1
Briggs & Stratton engine BS-78266

...
2
Cradle assembly BS-86875

...
3
PNL, SHTMTL 4000 5000 BS-83988GS

...
4
Ground wire BS-10953621

...
5
TRILOBLAR, 8-32 x 3/8 BS-24911GS

...
6
OUTLET, 120/240V Locking, 20A BS-68867GS

...
7
MOUNT, Vibration 45°. BS-70642GS

...
8
WASHER, Lock BS-22129GS

...
9
WASHER, 5/16" Ext. Shakeproof BS-27482GS

...
10

...
11
ASSY, STATOR, 4000DPE90, 10A-BC BS-84272GS

...
12
HOUSING, Engine Adapter BS-66365GGS

...
13
Rotor assembly BS-74715G

...
14
BEARING BS-65791GS

...
15
HHCS, 5/16" - 24 x 7-7/8" BS-24823GS

...
16
SCREW, Self Tapping, STC 3 x 18 BS-82308GS

...
17
ASSY, RECTIFIER, BRIDGE BS-66850GS


...
19
M6-1.0 x 115mm Stator bolt BS-66449E

...
20
No. 8 Lock washer BS-22264

...
21
TAPTITE, M6-0.8 x 16 LG. BS-66849GS

...
22

...
23
OUTLET, 20A,120V BS-68759GS

...
24
BRKR, CRCT, 10A BS-75207BGS

...
25
Bearing carrier cover BS-67025

...
26
ASSEMBLY, BRUSH HOLDER BS-66386GS

...
27
Flat washer (special) BS-67451

...
28
TIRE ASSM, 24X12.00-1 BS-5023365YP

...
29
NUT, M4-0.7 Hex BS-51715GS

...
30
TAPTITE, M5-0.8 x 10 LG. BS-74908GS

...
31

...
32
GROMMET, TANK BS-83465GS

...
33
5/16"-24 x 3/4" Screw BS-22336

...
34
GROMMET, RUBBER BS-67022GS

...
35
NUT, Locking Hex M8 - 1.25 BS-52858GS

...
36
WASHER, SHAKE PROOF INT.# 10 BS-22769GS

...
38
BREAKER-CIRCUIT 20A BS-209872GS

...
39
PPHMS, M8 - 1.25 x 40 BS-76222GS

...
40
M4-0.7 x 10mm Screw BS-75475

...
41
HOUSING, Receptacle BS-22694GS

...
42
PANEL, Control, Back, Plastic BS-81919GS

...
43
WASHER, 7/16" Int Lock BS-82881GS

...
44
Alternator wrap BS-81887B

...
45
SCREW, M5 x 0.8 x 12 BS-52618GS

...
46
NUT, LOCKING-M5 BS-52856GS

...
47
MOUNT, VIBRATION BS-82857GS

...
48
NUT, 5/16-18 HEX BS-25244GS

...
49
CARRIER, Rear Bearing BS-SRV66825DGS

...
50
SCREW, M3-0.5 x 10mm BS-43181GS

...
51
OUTLET, 12Volt DC (66822 Is Screw In Replacement. If Customer Needs Snap Type Must Order 90418.) BS-66822GS

...
52
M6 x 60mm Capscrew (black) BS-78831A

...
53
WASHER, M3 Lock BS-43182GS

...
54
SCREEN, ARRSTR, SPARK, B&S BS-77601GS

...
55
ARRSTR, DEFLT, BRNG, 8 HP BS-77836GS

...
56
SCREW, DEFLECTOR BS-77836AGS

...
57
No. 10-24 Self-tap screw BS-75494

...
58
PIN, ROLL 4MM x 10 BS-81917GS

...
59
RECTIFIER, BATTERY CHARGE BS-65795GS

...
60

...
61
WSHR, SPCL, BLK BS-78830GS

...
62
5 gal. Plastic gas tank BS-77374

...
63
Fuel tank cap BS-84582

...
64
Plastic tank bushing BS-80269

...
65
Kit, Valve BS-192980GS

...
66
NUT, FLANGE LOCK - M6 BS-77395GS

...
68
HTSHLD, SP-4000W BS-84324GS

...
69
GROMMET, Plastic RBC BS-84242GS

...
70
1/4" Hose clamp BS-48031C

Wheel Kit

...
...
1
PUSHNUT BS-194062GS

...
2
Wheel - (7" diameter) BS-39714

...
3

...
4
NUT, 5/16 - 18 BS-22259GS

...
5
WASHER, Lock BS-22129GS

...
6
Mounting leg BS-77700

...
7
U-bolt BS-26858

...
8
ASSEMBLY, Handle BS-189715GS

...
9
GRIP, Handle BS-75928GS

...
10

...
11
SKID PLATE BS-5045771B
...
...
...
