Briggs & Stratton 9569-0 - 3ZC12B, 5,000 Watt Dayton

Model: 9569-0 - 3ZC12B, 5,000 Watt Dayton

Save
Part Not Listed?Part Not Listed?
product name

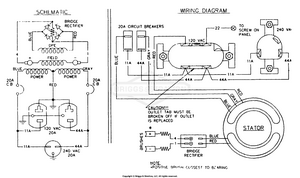

Electrical Schematic And Wiring Diagram Model 3ZC12B

...

No Parts Available for this Schematic

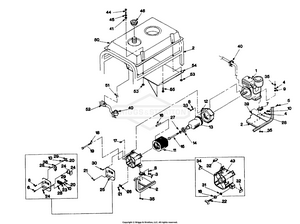

Generator 3ZC12B

...
...
1
Briggs & Stratton engine BS-82335

...
2
Cradle assembly BS-77840

...
3

...
4
Ground wire BS-10953621

...
5
TRILOBLAR, 8-32 x 3/8 BS-24911GS

...
6
M4-0.7 x 10mm Screw BS-75475

...
7
MOUNT, Vibration 45°. BS-70642GS

...
8
WASHER, Lock BS-22129GS

...
9
WASHER, 5/16" Ext. Shakeproof BS-27482GS

...
10

...
11
Stator assembly BS-77257

...
12
ADPTR, HSNG, 8 HP BS-66365DGS

...
13
Rotor assembly BS-74716

...
14
BEARING BS-65791GS

...
15
HHCS, 5/16" - 24 x 7-7/8" BS-24823GS

...
16
PIN, ROLL 4MM x 10 BS-81917GS

...
17
ASSY, RECTIFIER, BRIDGE BS-66850GS


...
19
M6-1.00 x 130mm Stator bolt BS-66449D

...
20
No. 8 Lock washer BS-22264

...
21
TAPTITE, M6-0.8 x 16 LG. BS-66849GS

...
22
SCREW, M6-1.0 x 16 LG. WING BS-86494GS

...
23
OUTLET, 20A,120V BS-68759GS

...
24
BRKR, CRCT, 20A, 2P BS-77247GS

...
25
Control panel BS-72098

...
26
ASSEMBLY, BRUSH HOLDER BS-66386GS

...
27
Flat washer (special) BS-67451

...
28
TIRE ASSM, 24X12.00-1 BS-5023365YP

...
29
NUT, M4-0.7 Hex BS-51715GS

...
30
TAPTITE, M5-0.8 x 10 LG. BS-74908GS

...
31

...
32
GROMMET, Plastic RBC BS-84242GS

...
33
5/16"-24 x 3/4" Screw BS-22336

...
34
GROMMET, RUBBER BS-67022GS

...
35
NUT, Locking Hex M8 - 1.25 BS-52858GS

...
36
WASHER, SHAKE PROOF INT.# 10 BS-22769GS

...
38
240 volts, 20 amp Outlet BS-68735

...
39
PPHMS, M8 - 1.25 x 40 BS-76222GS

...
40
1/4" Hose clamp BS-48031C

...
41
GROMMET, TANK BS-83465GS

...
44
M6-1.0 x 60mm Capscrew BS-78831A

...
45
WSHR, SPCL, BLK BS-78830GS

...
46
Fuel tank cap BS-84582

...
49
Rear bearing carrier BS-66825A

...
50
Fuel tank BS-77374

...
51
Plastic tank bushing BS-80269

...
52
Kit, Valve BS-192980GS

...
53
NUT, FLANGE LOCK - M6 BS-77395GS

...
54
Heat shield BS-78951B

...
55
CRIMPTITE, 10-24 X 3/8 BS-56892GS
...
...
...
