product name

Briggs & Stratton 8758-0 - 580.328150, 500 Watt Craftsman

Model: 8758-0 - 580.328150, 500 Watt

Save
Part Not Listed?Part Not Listed?
product name

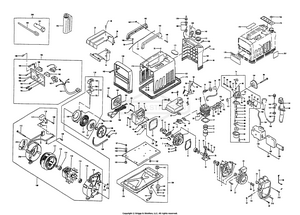

500 Watt / 120 Volt AC Generator Repair Parts

...
...
1
CRANKCASE ASSEMBLY BS-110033320

...
2

...
3
SEAL, Oil BS-S050203115

...
4
CRANKCASE ASSEMBLY BS-110038100

...
5
PIN, Dowel BS-S030500412

...

...


...
9
SHIM Contact Generac for quantity required BS-S199280570

...
SHIM Contact Generac for quantity required BS-S199280290

...
SHIM Contact Generac for quantity required BS-S199280300

...
10
CRANKSHAFT Complete BS-115258071

...
11

...
12
RING, Compression BS-115118060

...
13
RING, Compression BS-S115113590

...
14
Pin, Piston BS-S115323080

...
15
BEARING, Needle BS-S042700410


...
17

...
18

...
19
SPARK PLUG BS-S150265060

...
20
CYLINDER ASSEMBLY BS-110028011

...

...
22
FLYWHEEL Complete BS-150108120

...
23
COIL, Ignition BS-150558071

...
24


...
26
WASHER, Lock BS-027109007


...

...
29
CAP, Spark Plug BS-S150413000

...
30

...
31
COVER, Fan BS-175118060

...

...
33

...
34
COWLING Complete BS-175158161

...
35

...

...
39
FLYWEIGHT Complete BS-125208080

...
40

...
41
SLIDER Complete BS-125258040

...
42
WASHER, Thrust BS-299260031

...
43
CASE, Governor BS-125598043

...
44
SEAL, Oil BS-S050309005

...
45
SHAFT, Governor BS-125118080

...
46
FOLLOWER BS-125128040

...
47

...
48

...
50

...

...
52

...

...
54

...
55
LEVER, Governor - Complete BS-125408050



...
58


...
61

...
62
SET PIECE BS-125338060

...
63

...
64
MUFFLER - Complete BS-135408220

...
66
MANIFOLD, Exhaust BS-135618040

...
67

...


...
73
WASHER, Lock BS-S027100006

...
74
CARBURETOR ASSEMBLY BS-130108112

...
75

...
76
JET, Main BS-130118190

...

...
78

...
79

...
80
VALVE, Needle BS-130188370

...
81

...
82
CHAMBER, Float BS-130138050

...
83

...
84

...
85

...
86
VALVE, Float BS-130153070

...
87
NOZZLE, Main BS-130178110


...
89

...
90

...
91

...
92
DIAPHRAGM BS-130288480

...
93

...
94
STRAINER BS-130288490

...
95

...
96

...
97

...
98
INSULATOR BS-299510021

...
99

...
100

...
101

...
102

...
103

...
104
CASE - Complete BS-135158000

...
105
AIR CLEANER ASSEMBLY BS-135078000

...
106

...
107

...
108

...
109
GENERATOR ASSEMBLY BS-705010200

...
110

...
111
STATOR - Complete BS-705350101

...
112

...
113
ROTOR - Complete BS-705200051

...
114

...
115
WASHER, Wave BS-705590000

...
116

...
117
CONDENSOR BS-705850000

...
118

...
119
RECOIL ASSEMBLY BS-155108041

...
120
CASE, Starter - Complete BS-155118011

...
121

...
122

...
124
ROPE ASSEMBLY, Starter BS-155208011

...
125
ROPE, Starter BS-155218011

...
126
HANDLE, Starter BS-155228011

...
127

...
128

...
129
RING, Snap BS-S036100025

...
130
PULLEY - Complete BS-298650010

...

...

...
134


...
136
BELT, Drive BS-298660000

...
138

...
139
TANK, Fuel BS-160018260

...
140

...
141
FILTER ASSEMBLY, Fuel BS-S130303020

...
142
CONNECTOR BS-S198483040

...
143

...
144
PIPE, Fill BS-110468040

...
145
PUMP ASSEMBLY, Fuel BS-130508041

...
146

...
147

...
148

...
149
CAP, Filler BS-160038030

...
150
DECAL, Caution BS-290190581

...
151

...
152

...
153

...
154
TUBE, Vinyl BS-068109022

...
155
TUBE, Vinyl BS-068109023

...

...
157
COWLING - Complete BS-175258060

...
158

...
159

...
160

...
161

...
162

...
163

...
164

...
165
BREAKER - Complete BS-705630061

...
166


...

...
169
SWITCH - Complete BS-S185200050


...
171

...
172

...
173

...
174

...
175
SHEET, Mark BS-290460990

...
176
TRADEMARK BS-290330570

...
177
DECAL, Caution BS-290190551

...
178
DECAL, Caution BS-290190572

...

...
180
CABLE, Battery Charging BS-285610120

...
181

...
182
BOLT, Wing BS-014110516

...
183

...
184
RING, Snap BS-036800004

...
185
PANEL ASSEMBLY BS-226040122

...
186

...
187
RECEPTACLE ASSEMBLY BS-285760121

...
188
SWITCH - Complete BS-285200072

...
189
BREAKER ASSEMBLY BS-705630101

...
190
LAMP ASSEMBLY, Pilot BS-285100080

...
191
HARNESS, Wiring BS-285610132

...
192
TERMINAL BS-285680070

...
193
TERMINAL BS-285680080

...
194

...
199

...
200
KIT, Tool Consists of Items 201 & 202; Contact Generac for quantity required BS-195068170

...
201
WRENCH, Spark Plug BS-195478010

...
202
SCREW DRIVER BS-092109001

...
203
BOTTLE, Fuel/Oil Mixing BS-195243030

...
206
ARRESTER BS-135498030

...
207
DECAL, Caution BS-290190560

...
208
PROTECTOR, Rope BS-155398000

...
209

...
212

...
213

...

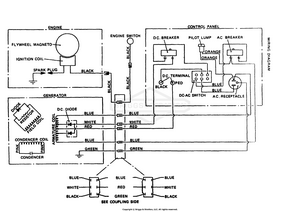

Wiring Diagram

...

No Parts Available for this Schematic

...
...
...
