product name

Briggs & Stratton 030595-01 - 6,250 Watt Troy Bilt

Model: 030595-01 - 6,250 Watt Troy Bilt

Save
Part Not Listed?Part Not Listed?
product name

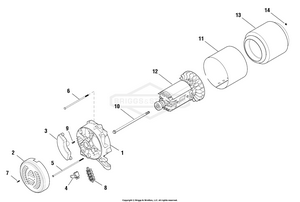

Alternator (319977)

...
...
1
SUPPORT-BEARING BS-312866GS

...
2

...
3
REGULATOR-VOLTAGE BS-312871GS

...
4

...
5

...
6

...
7

...
8
BLOCK-JUNCTION BS-312921GS

...
9

...
10

...
11
BAND-STATOR BS-703911

...
12

...
13

...

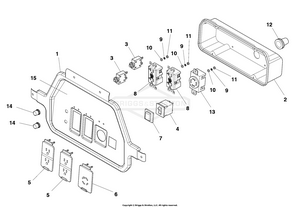

Control Panel (80017724)

...
...
1
PANEL-CONTROL BS-318777GS

...
2
BOX-CONTROL PANEL BS-319330GS

...
3
BREAKER-CIRCUIT 20A BS-209872GS

...
4
BREAKER-CIRCUIT BS-319540GS

...
5
COVER, Outlet BS-313389GS

...
6
COVER-OUTLET BS-703898

...
7
BOOT, Breaker Circuit BS-191481GS

...
8
OUTLET-GFCI BS-709526

...
12
GROMMET BS-312741GS

...
13
OUTLET, 120/240V TL30A BS-312689GS

...
14
BOOT, Circuit Breaker BS-312636GS

...
15

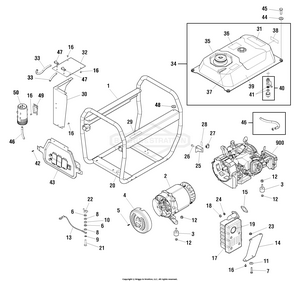

Main Unit (80017888)

...
...
1
CRADLE (Includes Ref. Nos. 20 & 29) BS-318787GS

...
3
MOUNT-VIBRATION BS-318779GS

...
4
COVER-REAR BEARING BS-312870GS

...
5

...
9
WASHER, Ext. M6 - 1/4" Shakeproof BS-26850GS

...
11
Washer, Flat 1/2 BS-22304GS

...

...
13

...
14
BRACKET BS-312941GS

...
15
GASKET, Exhaust BS-797770

...
17
MUFFLER BS-192569GS

...
19

...
20

...

...
25
BRACKET BS-319282GS

...
27
SWITCH-ROCKER BS-797340

...
28

...
29

...
30
HEATSHIELD BS-318782GS

...
31

...
32
HEATSHIELD BS-318781GS

...
33
HOSE-VAPOR (Cut to Fit) BS-315017GS

...
34
TANK-FUEL BS-704138

...
--
CAP-FUEL BS-319385GS

...
35

...
36

...
37

...
38

...
39

...
40
FUEL VALVE BS-310574GS

...
41
VALVE, Fuel BS-310574GS

...
42

...
43
PANEL-CONTROL BS-709529

...
44

...
45

...
46
LINE, Fuel (Cut to Fit) BS-791745

...
47

...
48
WASHER-FLAT BS-193588GS

...
49
BRACKET BS-318884GS

...
50
CARB CANISTER BS-318889GS

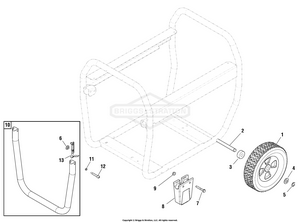

Wheel Kit (80005343)

...
...
1

...

...
3

...
5
E-RING BS-703977

...

...
7

...
8
SUPPORT-LEG BS-312510GS


...
10

...

...
12

...

...
--
KIT-HARDWARE (Not Illustrated) BS-703900

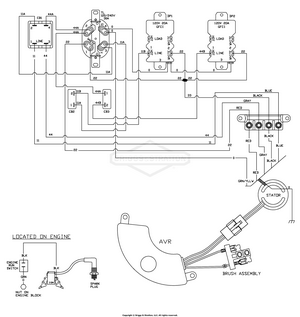

Wiring Diagram (80006139WD)

...

No Parts Available for this Schematic

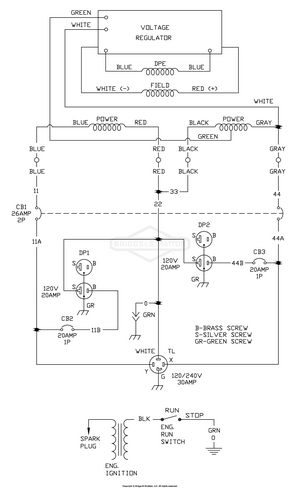

Wiring Schematic (80006139WS)

...

No Parts Available for this Schematic

...
...
...
