Briggs & Stratton 030259-0 - HandyGen 2500 UK

Model: 030259-0 - HandyGen 2500 UK

Save
Part Not Listed?Part Not Listed?
product name

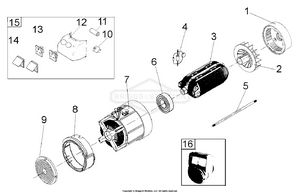

Alternator & Outlet Panel

...
...
1
FLANGE ALTERNATOR BS-102059GS

...
2
FAN ROTOR SINCRO R80 BS-102046GS

...
3
ROTOR SINCRO R80 BS-102056GS

...
4
KIT-CAPACITOR DIODE & VAR BS-B4916GS

...
5
ROTOR BOLT SINCRO R80 BS-102057GS

...
6
BEARING ROTOR BS-102063GS

...
7
STATOR SINCRO R80 BS-102058GS

...
8
COWLING ALTERNATOR R80 BS-102060GS

...
9
END COVER ALTERNATOR R80 BS-102061GS

...
10
CIRCUIT BREAKER 10A BS-102132GS

...
11
CAPACITOR 16UF BS-102053GS

...
12
OUTLET BOX BLANK R80 VERTICAL UK BS-102947GS

...
13
OUTLET DOMESTIC BERKER 230V BS-102413GS

...
14
COVER OUTLET HINGED BERKER BS-102107GS

...
15
OUTLET BOX COMPLETE R80 VERTICAL UK BS-102691GS

...
16
ALTERNATOR SINCRO R80 2.2 VERTICAL BS-102490GS

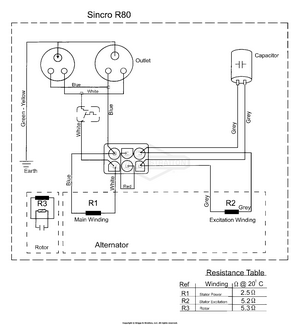

Alternator Wiring Diagram

...

No Parts Available for this Schematic

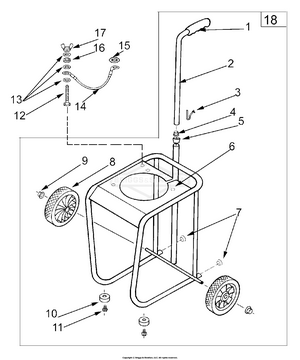

Frame and Fittings

...
...
1
GRIP BLACK (HANDLE GRIP) BS-~NSP

...
2
HANDLE (VT FRAME) BS-~NSP

...
3
SPRING CLIP 7/8" TUBE BS-~NSP

...
4
PLUG BLACK 7/8" / TUBE BS-~NSP

...
5
ANTI RATTLE RING BS-~NSP

...
6
CRADLE VT2800 SERIES BS-~NSP

...
7
PLUG BLACK 7/8" / 18SWG TUBE BS-~NSP

...
8
WHEEL 7" BS-~NSP

...
9
PUSHNUT BS-~NSP

...
10
VIBRATION MOUNT EG SERIES BS-~NSP

...
11
SCREW MACHINE HHD M8-1.25*16MM BS-~NSP

...
14
LEAD EARTH ASSY 145MM BS-102050GS

...
18
HANDYGEN2500 CRADLE/HANDLE KIT BS-103066GS

...
--
DECAL WARNING READ MANUAL (Not Illustrated) BS-102077GS

...
--
DECAL ELECTRICAL HAZARD (Not Illustrated) BS-102076GS

...
--
DECAL CAUTION HOT (Not Illustrated) BS-102041GS

...
--
DECAL HANDYGEN 2500 (Not Illustrated) BS-103172GS

...
--
DECAL GND (Not Illustrated) BS-102048GS

...
--
OWNERS MANUAL EURO-25L PORTABLE GENERATOR (Not Illustrated) BS-MS5796
...
...
...
