9777-2 Briggs and Stratton Portable Generator 4,000 XL

Model: 9777-2

Save
Part Not Listed?Part Not Listed?
product name

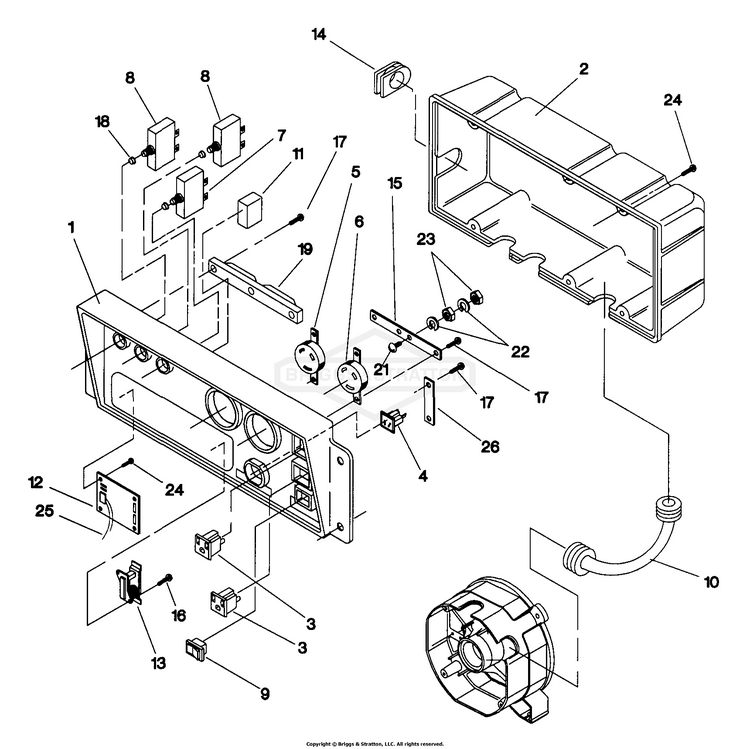

Control Panel

...
...
1
PANEL, Control BS-83976GS

...
2
BOX, Control BS-83975GS

...
3
OUTLET, 120 V AC, 15 A Duplex BS-66818GS

...
4
OUTLET, 12 V DC BS-66821GS

...
5
OUTLET, 120/240 V AC, 20 A Locking BS-68867CGS

...
6
OUTLET-120V TL30A BS-705932

...
7
BREAKER-CIRCUIT 30A BS-706178

...
8
BREAKER, Circuit BS-75207GGS

...
9
SWITCH, Idle Control BS-82538GS

...
10
GROMMET, Rubber Connector BS-84134GS

...
11
BREAKER, Circuit BS-83514GS

...
12
BOARD, System Control BS-83970GS

...
13
TRANSFORMER, Idle Control BS-84028GS

...
14
GROMMET, RUBBER BS-67022GS

...
15
BAR, Bus BS-85584GS

...
16

...
17
SCREW, Phillips, Head 3.5 x 18 BS-84543CGS

...
18
CAP, Breaker, Circuit BS-84198GS

...
19
BAR, Circuit Breaker Retaining BS-84197GS

...
21
PPHMS, M4-0.7 x 16 BS-75476GS

...
22
WASHER, M4 Lock BS-22264

...
23
NUT, M4-0.7 Hex BS-51715GS

...
24

...
25
ASSEMBLY, Wire Harness BS-84335GS

...
26
BAR, DC Outlet Retaining BS-82542GS

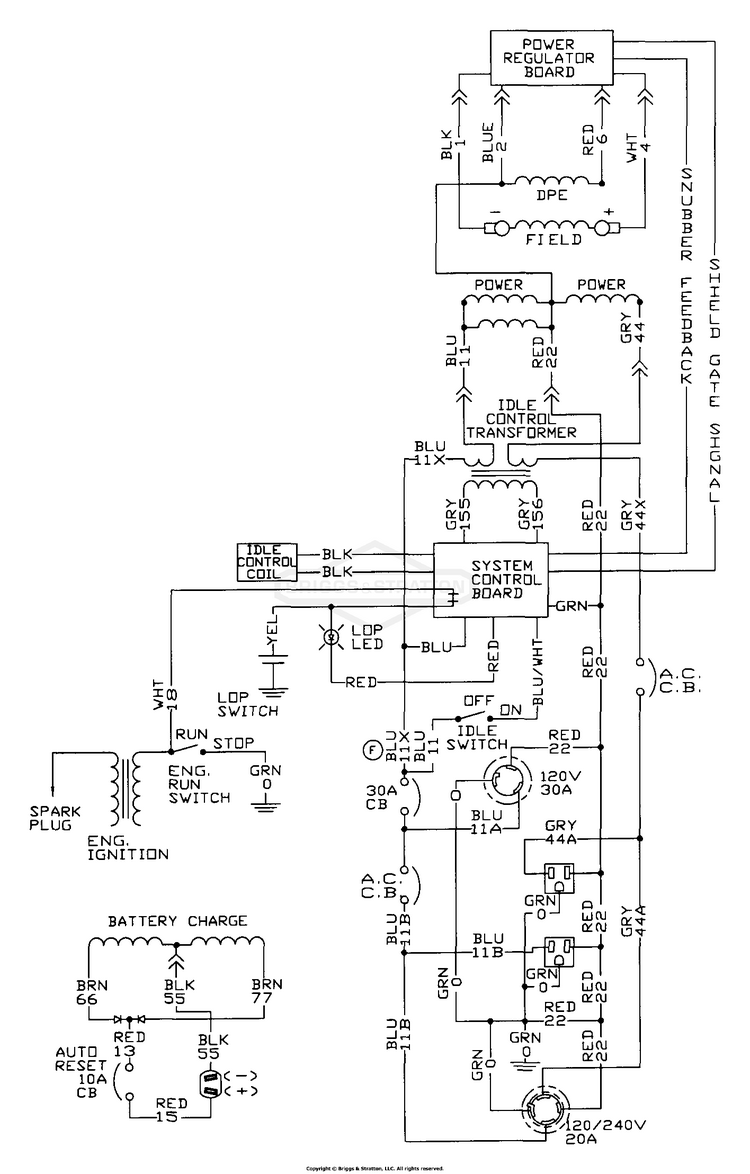

Electrical Schematic

...

No Parts Available for this Schematic

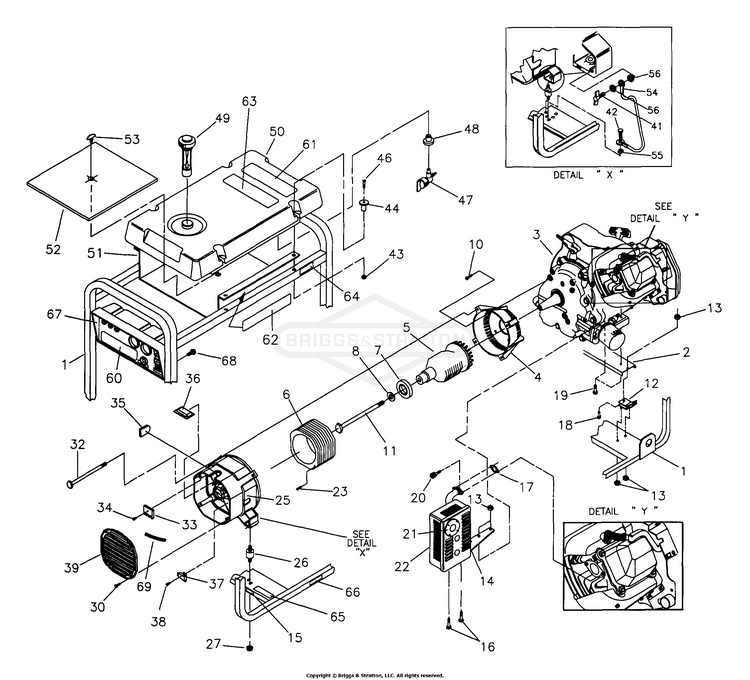

Main Unit

...
...
1

...
2
SUPPORT, Engine BS-A84021

...
3
ENGINE BS-~NSP

...
4
HOUSING, Engine Adapter BS-66365GS

...
5
ASSY, Rotor BS-84141JGS

...
6
ASSY, Stator BS-187105AGS

...
7
BEARING BS-65791GS

...
8
WASHER, M8 Flat BS-96796GS

...
10
HHMS, 5/16-24 x 3/4 LG. SEMS BS-86307GS

...
11
FLOOR PLATE BS-5047480B

...
12
MOUNT, Vibration BS-84508GS

...
13
NUT, Locking Hex M8 - 1.25 BS-52858GS

...
14
BRACKET, Muffler BS-83208GS

...
15
DECAL, Ground BS-B4986GS

...
16
SCREW, M6-1 x 12 w/Lock Washer BS-66476GS

...
17
GASKET, Exhaust BS-89476GS

...
18

...
19
TPHMS, M8 - 1.25 x 35 BS-195398GS

...
20
SHCS, M8 1.25 x 20 BS-40976

...
21
SCREEN, Spark Arrest BS-83083GS

...
22
MUFFLER BS-83071GS

...
23
PIN, ROLL 4MM x 10 BS-81917GS

...
25
CARRIER, Rear Bearing BS-66825B

...
26
MOUNT-VIBRATION BS-194153GS

...
27
NUT, Hex Locking Flange M8 BS-67989GS

...
30
TAPTITE, M5-0.8 x 10 LG. BS-74908GS

...
32
HHCS, M6 - 1.0 x 115 SEMS BS-86308GS

...
33
RECTIFIER, BATTERY CHARGE BS-65795GS

...
34

...
35
GROMMET, RUBBER BS-67022GS

...
36
ASSEMBLY, POWER REGULATOR BS-84132GS

...
37
ASSEMBLY, BRUSH HOLDER BS-66386GS

...
38
TAPTITE, M6-0.8 x 16 LG. BS-66849GS

...
39
COVER, Bearing Carrier BS-B4871GS

...
41
SCREW, M6-1.0 x 16 LG. WING BS-86494GS

...
42

...
43
NUT, FLANGE LOCK - M6 BS-77395GS

...
44
GROMMET, TANK BS-83465GS

...
46
HHMS, M6-1.0 x 60 (BLACK) BS-78831BGS

...
47
Kit, Valve BS-192980GS

...
48
Kit, Valve BS-192980GS

...
49
CAP, Fuel Gauge BS-B4363GS

...
50
KIT, TANK, FUEL, RETRO BS-195617GS

...
51
SHIELD, Heat BS-B84042GS

...
52
INSULATION BS-84687GS

...
53
CLIP, INSULATION BS-85000GS

...
54
WIRE, Ground BS-195373GS

...
55
WASHER, #10 Ext. Shakeproof BS-23762GS

...
60
DECAL, Control Panel BS-B4399

...
61
DECAL, Danger BS-194799GS

...
62
DECAL, Heat Shield BS-B4398

...
63
DECAL, START INSTRUCTIONS BS-93826GS

...
64
DECAL, Fuel Shut Off BS-73054

...
65
DECAL, 1-800 Number BS-20566GS

...
66
DECAL, Hot Muffler BS-77816GS

...
67
ASSY, Control Panel BS-87116GS

...
68
SCREW, 12-14 x 7/8 Self Drilling BS-B2153GS

...
69
SLEEVING, Flexo, HW 1/2" x .83 ft. BS-84409

...
PLUG, 125V 30A 3-Prong Not Illustrated BS-100523GS

...
PLUG-120/240V TL20A Not Illustrated BS-100522GS

...
Battery Charge Cable Not Illustrated BS-65787

...
PLUG, SPARK Not Illustrated BS-84007216

...
FILTER,Air Not Illustrated BS-78601GS

...
WRENCH, Sparkplug Not Illustrated BS-84882GS

...
MANUAL-OPERATOR Not Illustrated BS-B4400GS

...
VIDEO, INSTRCTN, XL AND EXL Not Illustrated BS-B4572GS

...
BOTTLE, Oil Not Illustrated BS-BB3061GS

...
Engine Owner's Manual Not Illustrated BS-~NSP

...
ASSY,Wrap, Cord Optional Accessory; Not Included BS-84883GS

...
COVER, Storage Optional Accessory; Not Included BS-B4767GS

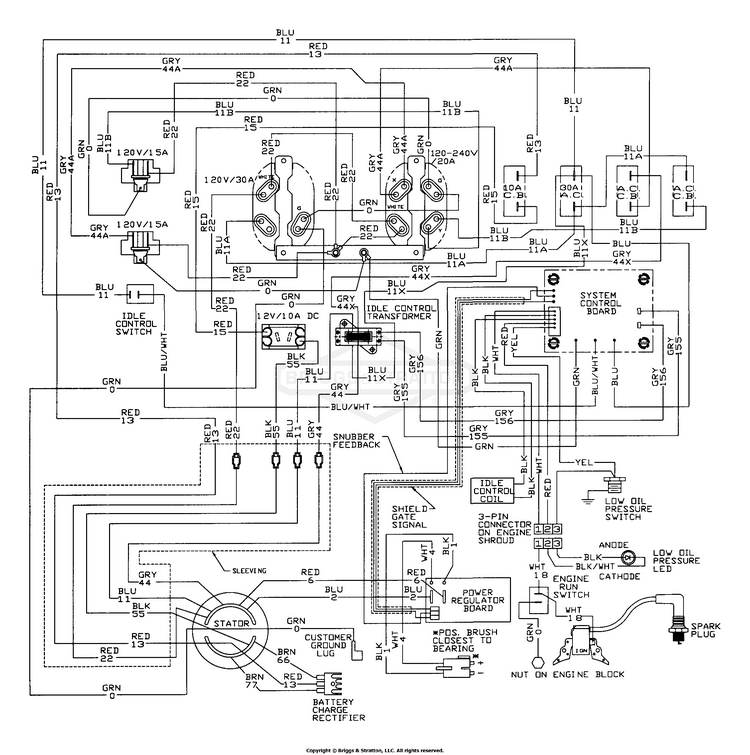

Wiring Diagram

...

No Parts Available for this Schematic

...
...
...
