9477-0 Briggs and Stratton Portable Generator C5000, 5,000 Watt

Model: 9477-0

Save
Part Not Listed?Part Not Listed?
product name

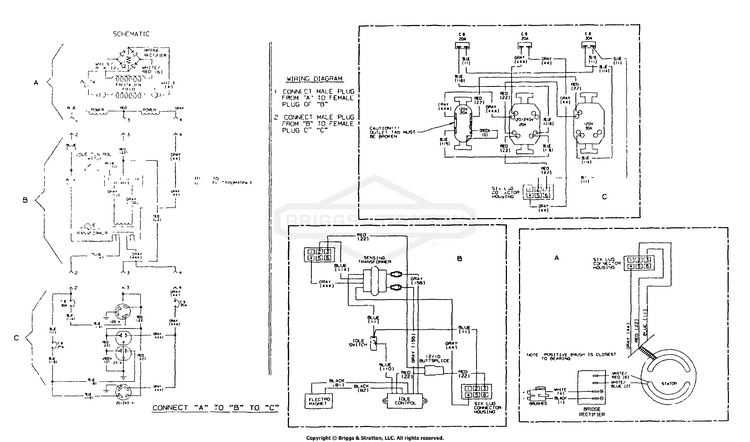

Electrical Data

...

No Parts Available for this Schematic

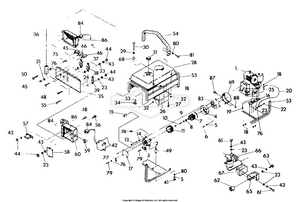

Generator

...
...
1
Briggs & Stratton 11hp Eng. BS-79557

...
2
Rear Bearing Carrier BS-66825A

...
3
ASSEMBLY, BRUSH HOLDER BS-66386GS

...
4
ADPTR, HSNG, 8 HP BS-66365DGS

...
5
WASHER, Lock BS-22129GS

...
6
5/16"-24 x 2-1/2" Screw BS-23541

...
7
Rotor Assembly BS-74716

...
8
BEARING BS-65791GS

...
9
Special Washer BS-67451

...
10
CAPSCREW, Hex Head BS-75431GS

...
11
Stator Assembly BS-79636

...
13
M6-1.0 x 130mm Bolt BS-66449D


...
15
ASSY, RECTIFIER, BRIDGE BS-66850GS

...
16
MOUNT, Vibration 45°. BS-70642GS

...
17
Bearing Carrier Cover BS-67025

...
18
NUT, Locking Hex M8 - 1.25 BS-52858GS

...
19
PPHMS, M8 - 1.25 x 40 BS-76222GS

...
20
4" Ground Wire BS-10953621

...
21
WASHER, 7/16" Int Lock BS-82881GS

...
22
TRILOBLAR, 8-32 x 3/8 BS-24911GS

...
23

...
24
TIRE ASSM, 24X12.00-1 BS-5023365YP

...
25
WASHER, 5/16" Ext. Shakeproof BS-27482GS

...
26
Heat Shield BS-84459

...
27
CRIMPTITE, 10-24 X 3/8 BS-56892GS

...
28
5 gal. Plastic Gas Tank BS-77374

...
29
WSHR, SPCL, BLK BS-78830GS

...
30
M6 x 35mm Black Capscrew BS-79816

...
31
Fuel Tank Cap BS-78824

...
32
NUT, FLANGE LOCK - M6 BS-77395GS

...
33
Plastic Tank Bushing BS-80269

...
34
Kit, Valve BS-192980GS

...
35
Control Panel BS-81897

...
36
PANEL, Control, Back, Plastic BS-81919GS

...
37
OUTLET-120V TL30A BS-705932

...
38
OUTLET, 120/240V Locking, 20A BS-68867GS

...
39
120 Volts, 20 amp Duplex Receptacle BS-68795

...
41
NUT, 5/16-18 HEX BS-25244GS

...
42
TAPTITE, M5-0.8 x 10 LG. BS-74908GS

...
43
No. 8 Lock Washer BS-22264

...
44
NUT, M4-0.7 Hex BS-51715GS

...
45
BREAKER-CIRCUIT 30A BS-706178

...
46
BREAKER-CIRCUIT 20A BS-209872GS

...
48
M4-0.7 x 10mm Screw BS-75475

...
49
MOUNT, VIBRATION BS-82857GS

...
50
SCREW, Self Tapping, STC 3 x 18 BS-82308GS

...
53
Cradle BS-84456

...
54
Lifting Bar BS-84453

...
55
CRIMPTITE, #8-18X1/4L BS-63036GS

...
56

...
57
Idle Transformer Assembly BS-77278E

...
58
ASSY, PCB, IDLE CNTRL BS-67632DGS

...
59
On/Off Toggle Switch BS-55869

...
60
Idle Control Back Box BS-82856

...
61
SCREW, #8-32 X 3/8 BS-23965GS

...
62
Idle Control Coil BS-76220

...
63

...
65
Adjustment Bracket BS-78502A

...
66
Throttle Plate BS-78503A

...
67
Mounting Bracket BS-84539

...
68
GROMMET, TANK BS-83465GS

...
69
Finger Guard Wrap BS-83888

...
74
GROMMET, RUBBER BS-67022GS

...
75
No. 10 x 5/8" Screw BS-75494

...
76
WASHER, SHAKE PROOF INT.# 10 BS-22769GS

...
77
Ground Lug BS-25433

...
79
TAPTITE, M6-0.8 x 16 LG. BS-66849GS

...
81

...
83
Engine Spacer BS-68342

...
84
FASTEN, On Tab Housing 6P BS-22695GS

...
86
HOUSING, Receptacle BS-22694GS

...
87
SCREW, M5 x 0.8 x 12 BS-52618GS

...
88
NUT, LOCKING-M5 BS-52856GS
...
...
...
