9415-1 Briggs and Stratton Portable Generator S2400, 2,400 Watt

Model: 9415-1

Save
Part Not Listed?Part Not Listed?
product name

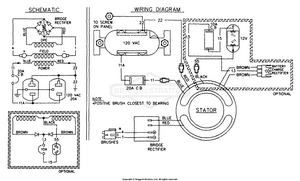

Electrical Data S-2400 A-C Generator No. 77253

...

No Parts Available for this Schematic

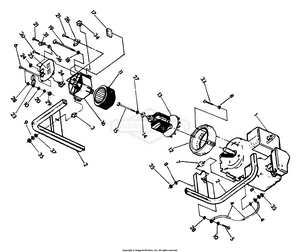

S-2400 A-C Generator No. 83014

...
...
1
Briggs & Stratton Engine BS-84789

...
2
Cradle Assembly BS-75967

...
3
MNT, VIBR, GEN 1.25OD BS-66443BGS

...
4
Ground Wire BS-10953621

...
5
TRILOBLAR, 8-32 x 3/8 BS-24911GS

...
6
M4-0.7 x 10mm Pan Head Machine Screw BS-75475

...
7
Vibration Mount BS-66443A

...
8
WASHER, Lock BS-22129GS

...
9
WASHER, 5/16" Ext. Shakeproof BS-27482GS

...
10

...
11
BEARING, TAPERED ROLL BS-5020884SM

...
12
HSNG, ENG, FML BS-66365FGS

...
13
Rotor Assembly BS-74713

...
14
BEARING BS-65791GS

...
15
5/16"-24 x 6-1/4" Rotor Bolt BS-24420

...
16
Rear Bearing Carrier BS-66825

...
17
ASSY, RECTIFIER, BRIDGE BS-66850GS


...
19
M6-1.0 x 80mm Stator Bolt BS-66449C

...
20
No. 8 Lock Washer BS-22264

...
21
TAPTITE, M6-0.8 x 16 LG. BS-66849GS

...
22
Receptacle Panel Decal BS-78273

...
23
OUTLET, 20A,120V BS-68759GS

...
24
BRKR, CRCT, 20A, 2P BS-77247GS

...
25
(C) WELD SEAT SUPPOR BS-7072092YP

...
26
ASSEMBLY, BRUSH HOLDER BS-66386GS

...
27
Special Flat Washer BS-67451

...
28
TIRE ASSM, 24X12.00-1 BS-5023365YP

...
29
NUT, M4-0.7 Hex BS-51715GS

...
30
TAPTITE, M5-0.8 x 10 LG. BS-74908GS

...
31
Grounding Lug BS-25433

...
33
5/16"-24 x 3/4" Hex Head Screw BS-22336

...
34
GROMMET, RUBBER BS-67022GS

...
35
SKID PLATE BS-5045771B

...
36
WASHER, SHAKE PROOF INT.# 10 BS-22769GS
...
...
...
